适配传统车床的ER32夹头装夹结构

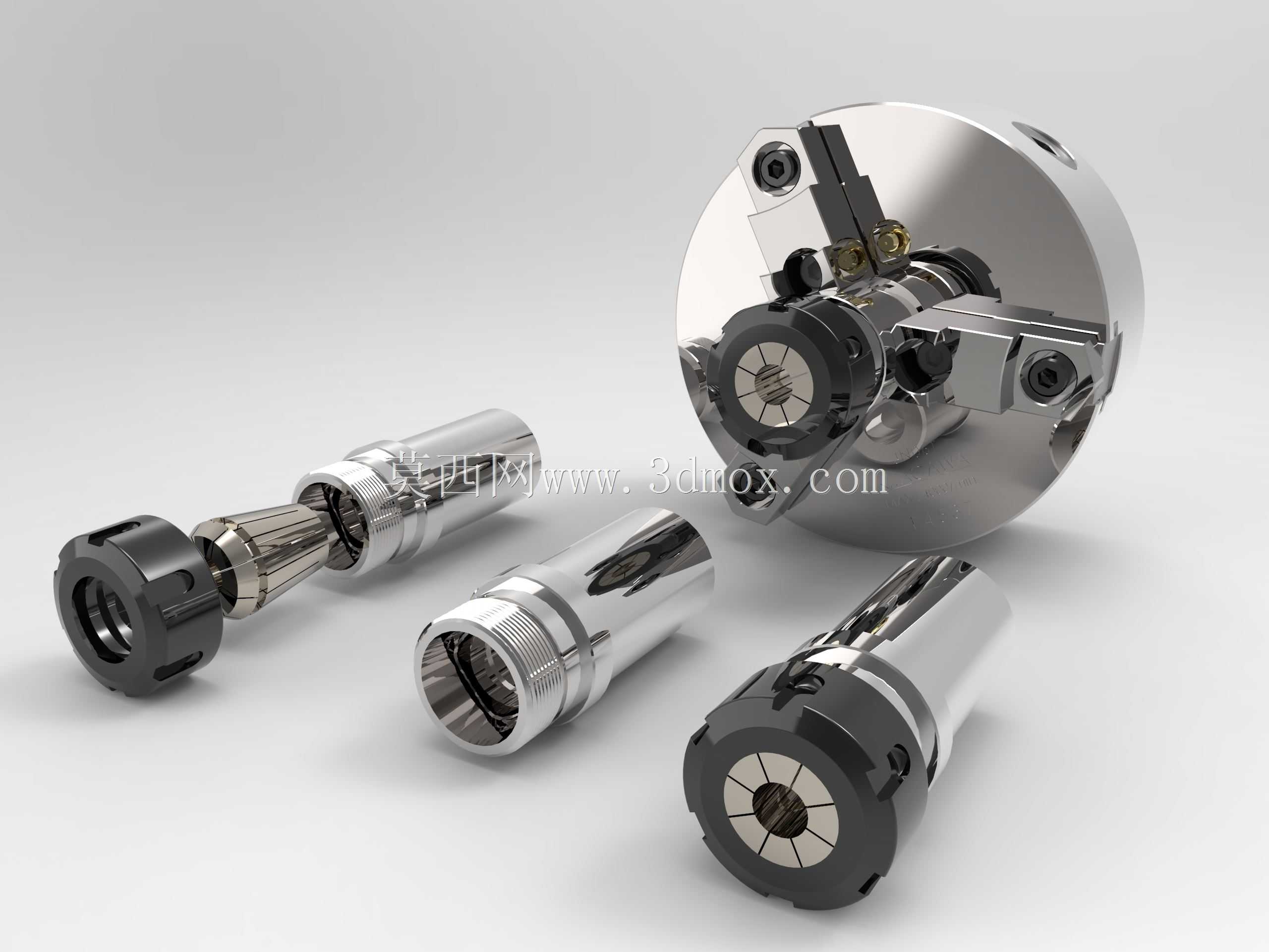

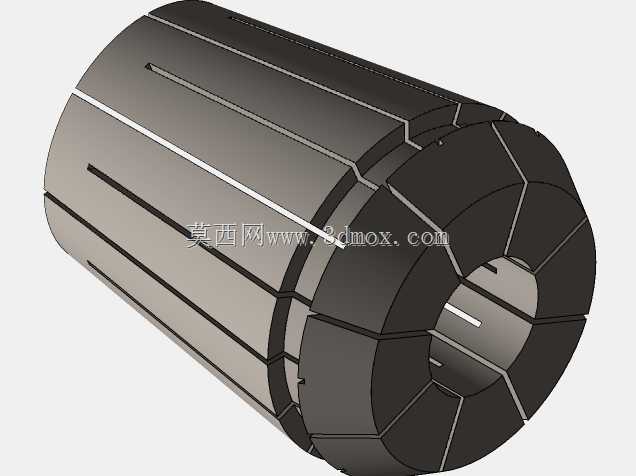

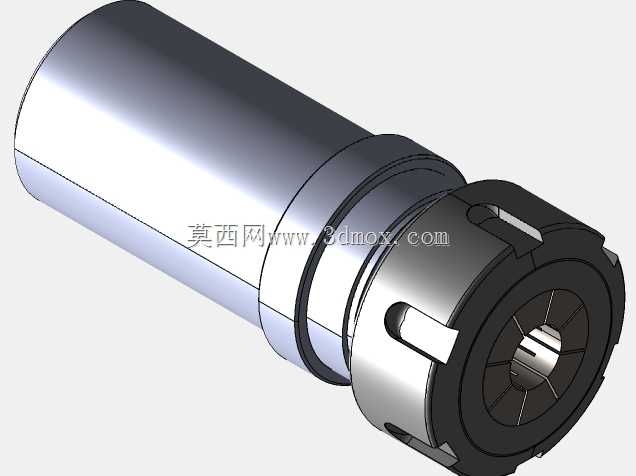

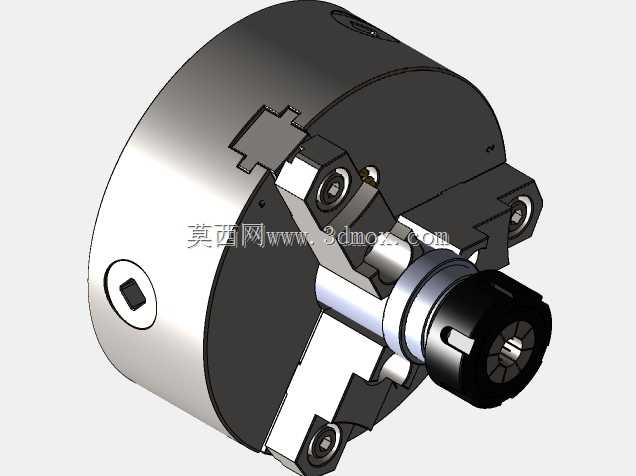

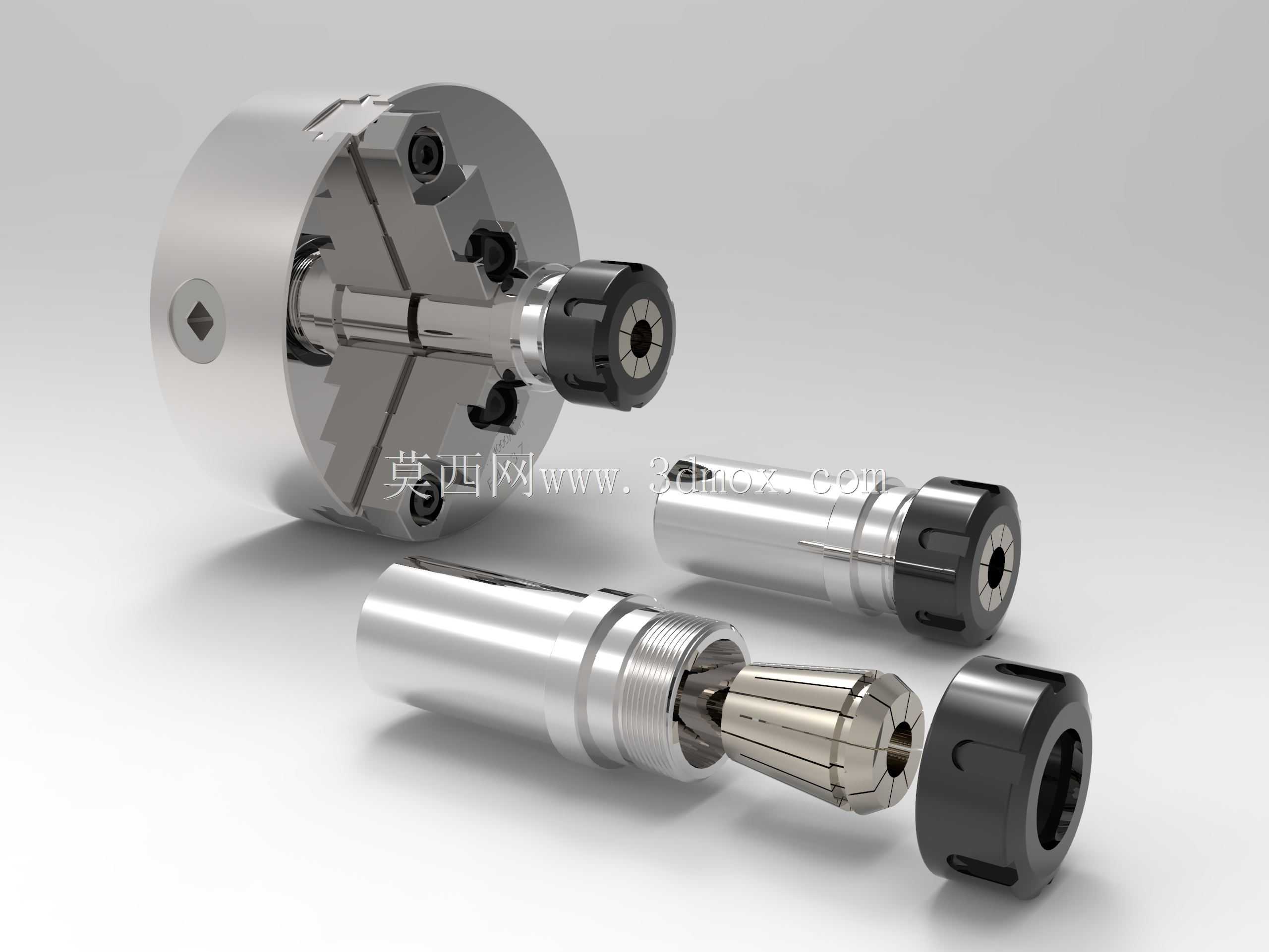

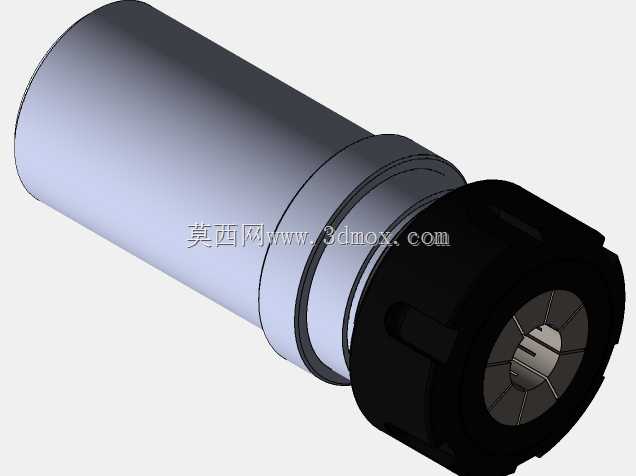

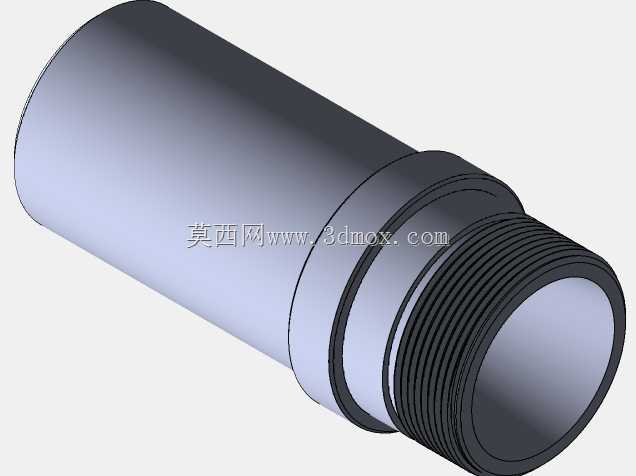

在普通卧式车床的日常加工场景里，小直径棒料、细长轴类工件的装夹精度一直是困扰一线操作的常见问题——常规三爪卡盘装夹小直径工件时，卡爪行程受限、夹持同轴度波动大，重复装夹找正耗时久，批量加工时效率与精度稳定性难以兼顾。这套ER32夹头装夹结构，正是针对传统车床的装夹痛点设计，可直接适配标准三爪卡盘的安装接口，无需对车床主轴端做改造，就能快速实现ER系列弹性夹头的装夹功能。从结构设计逻辑来看，整套装置以转接本体为核心，一端设计有与三爪卡盘卡爪匹配的夹持定位基准，保证装夹后整体与车床主轴的同轴度，另一端集成ER32夹头的标准安装锥面与锁紧螺母配合结构，搭配不同内孔规格的ER32弹性筒夹，可覆盖对应夹持范围内的圆棒、六角棒等不同截面型材的装夹需求。装置的外形尺寸充分考虑普通车床的刀架行程边界，转接本体的径向尺寸不会超出三爪卡盘的最大回转直径，轴向伸出长度控制在合理范围，避免加工时与刀架、尾座产生运动干涉，安装时只需将转接本体找正后用三爪卡盘夹紧，装入对应规格的ER夹头与工件，锁紧螺母即可完成装夹，相比焊接式、定制法兰式的改装方案，拆装切换效率更高，不需要时可快速拆下恢复原卡盘的使用功能。实际使用中，ER弹性夹头的定心精度可保证工件装夹后的径向跳动控制在较小范围，对于需要二次装夹保证同轴度的工序、小直径零件的批量车削加工，能大幅减少找正时间，同时弹性夹头的抱紧式装夹方式，对薄壁细长工件的夹持更均匀，可降低三爪点式夹持带来的工件变形问题。整套结构的各部件均采用常规机械加工工艺即可制作，锁紧螺母、夹头适配接口均沿用ER夹头的标准参数，可直接匹配市售标准ER32筒夹与螺母配件，不需要单独定制特殊规格的易损件，后期维护更换成本低，适合小型加工坊、设备维修车间对现有普通车床做功能拓展，在不新增设备投入的前提下，提升小直径工件的车削加工装夹能力。
