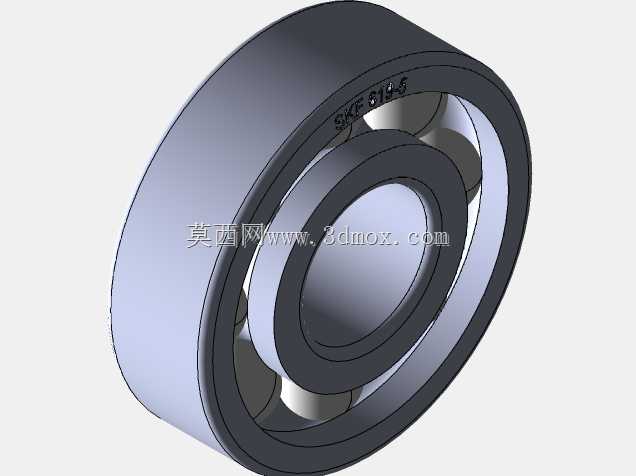

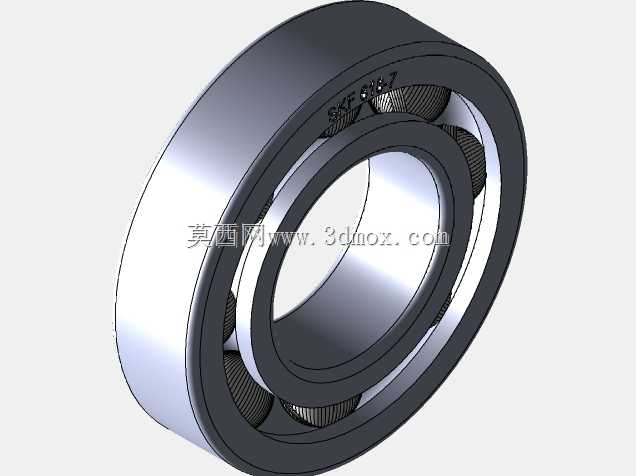

SKF系列深沟球轴承选型三维参考模型

这套SKF系列深沟球轴承三维模型，覆盖了6000系、618系、619系等常用公制深沟球轴承规格，完全参照SKF官方技术样本的尺寸参数构建，可直接用于各类机械设备的结构设计、装配校核与选型参考。在实际工程应用中，深沟球轴承是应用范围最广的滚动轴承类型，从普通的电机输出轴支撑、输送机辊筒传动，到机床主轴的辅助支撑、小型减速器的传动轴定位，再到家电、农用机械、工程机械的各类旋转部位，都能见到这类轴承的身影，其核心作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，降低轴系运转过程中的摩擦阻力，保证旋转精度。

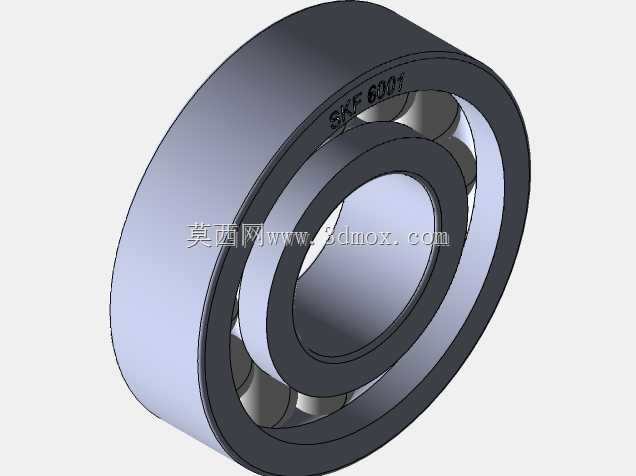

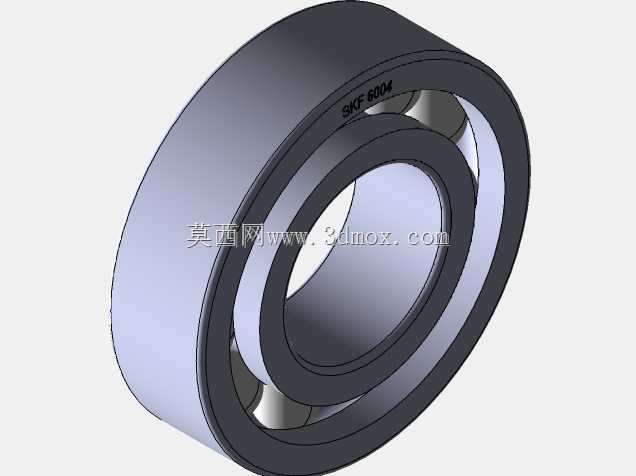

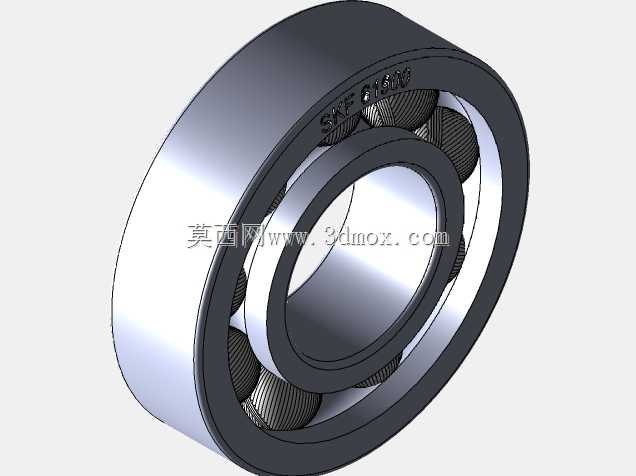

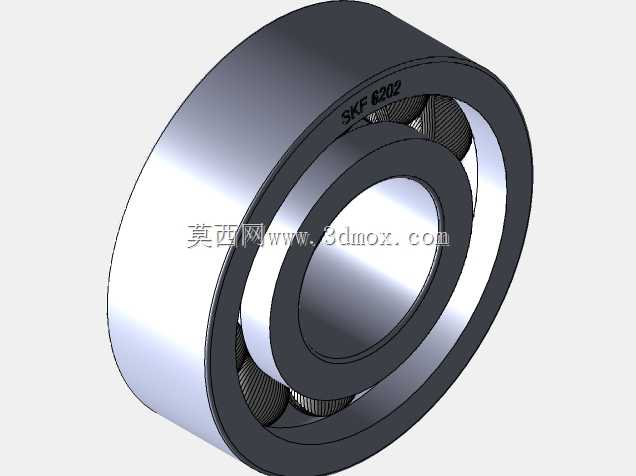

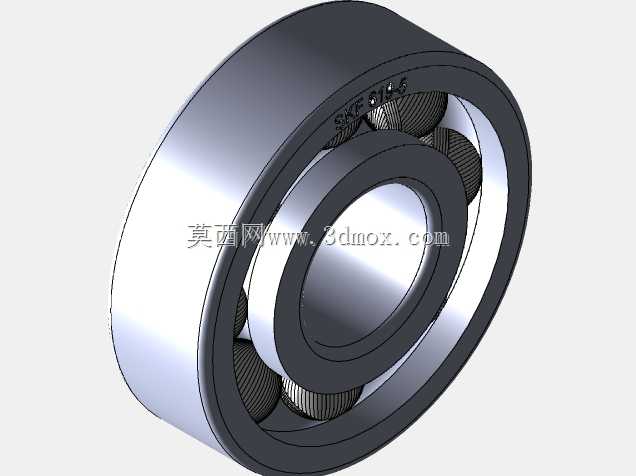

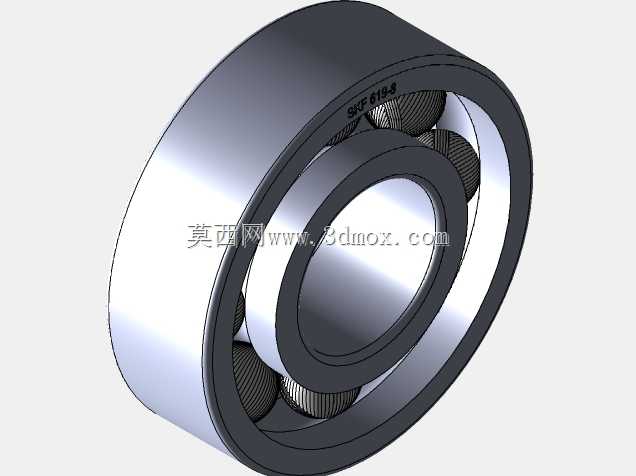

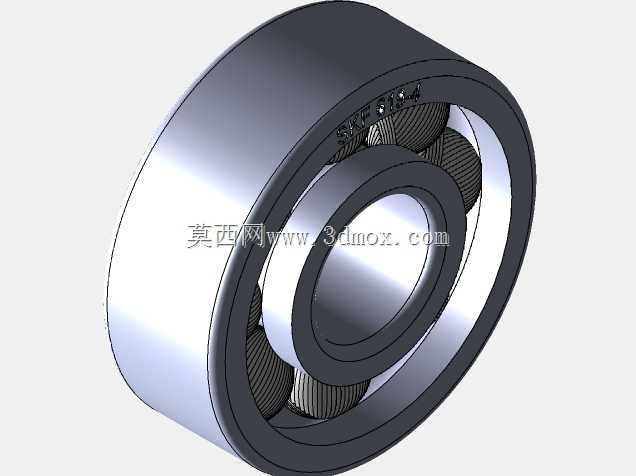

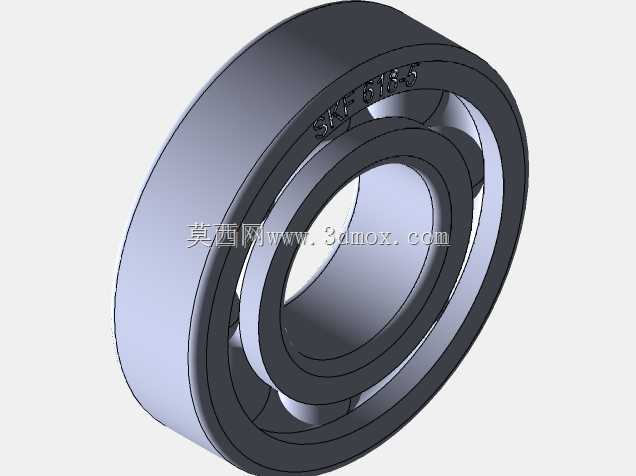

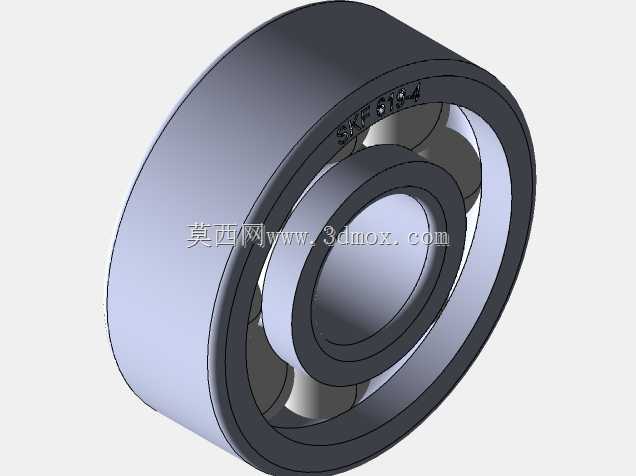

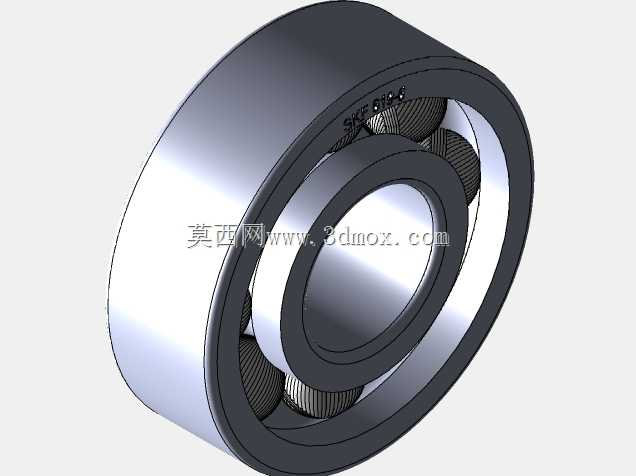

从设计思路来看，这套模型完整还原了深沟球轴承的核心结构：包括带滚道的内圈、外圈，均匀分布在滚道间的钢制滚动体，以及用于分隔滚动体、避免滚动体直接接触摩擦的保持架，每个型号的内孔直径、外圈外径、轴承宽度、滚道曲率半径、滚动体直径与数量都严格对应实物参数，没有做简化省略，能满足装配干涉检查的精度要求。在设备选型阶段，设计人员可直接调用对应型号的模型装入轴系装配体，快速核对安装边界：比如内圈与轴颈的配合公差带对应尺寸、外圈与轴承座孔的配合尺寸、轴承安装所需的轴向预留空间、密封件的布置空间是否充足，不用再反复查阅样本手动绘制轮廓，大幅提升设计效率。

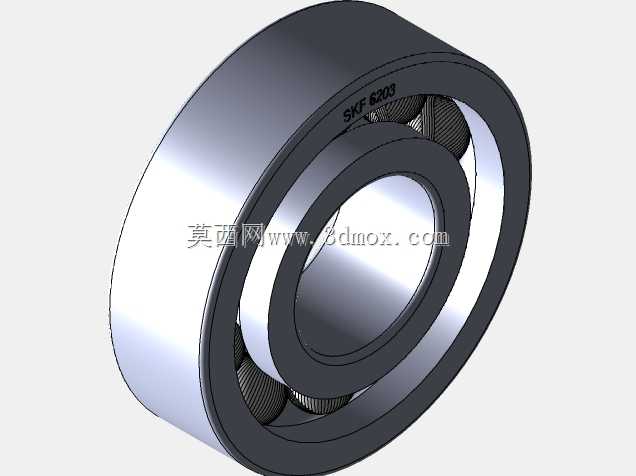

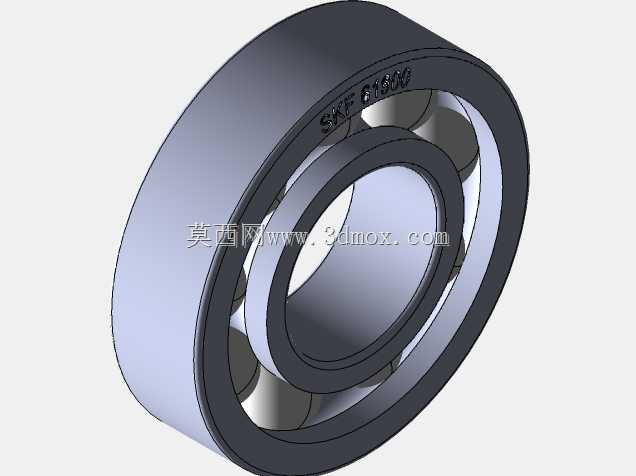

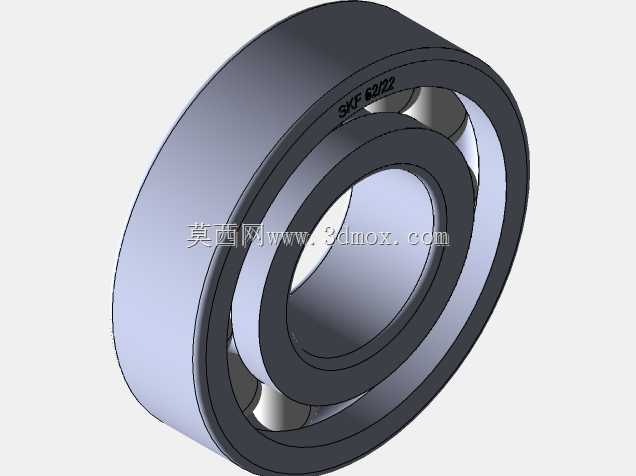

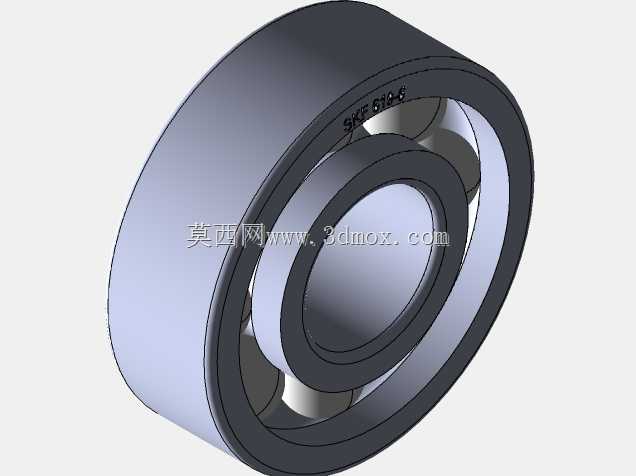

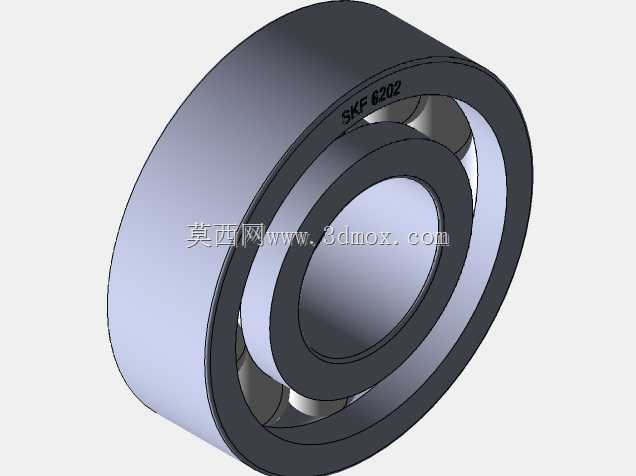

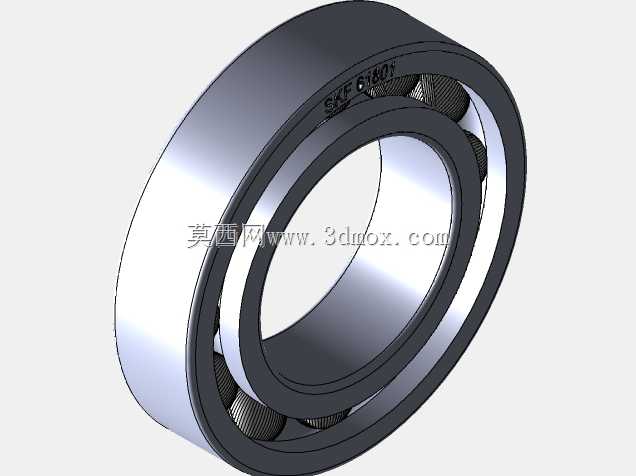

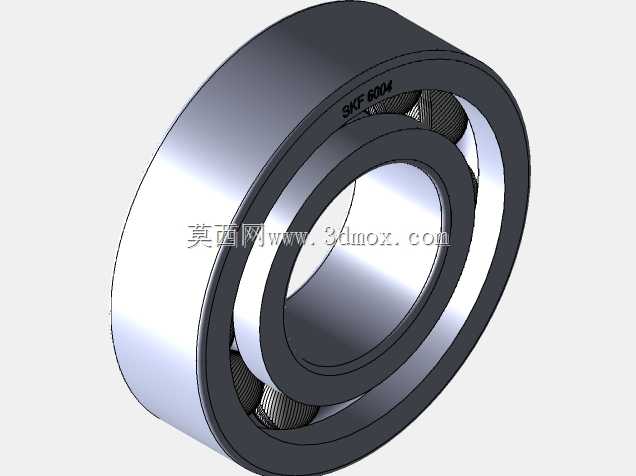

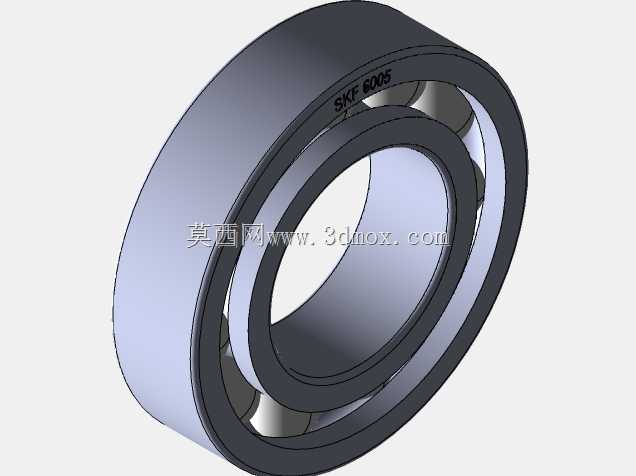

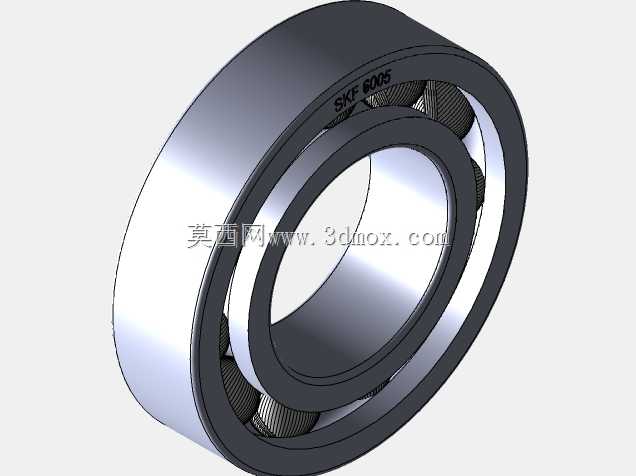

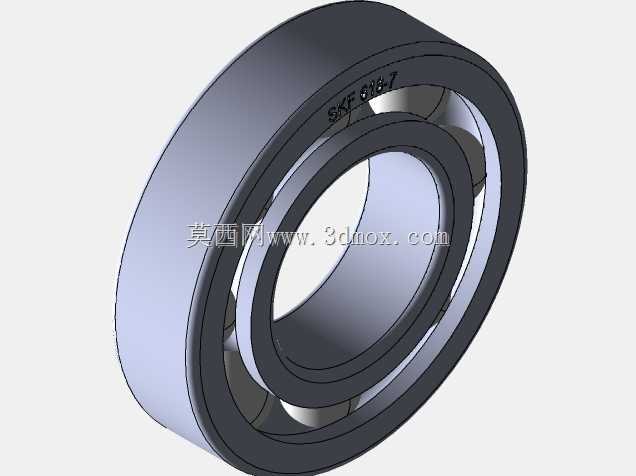

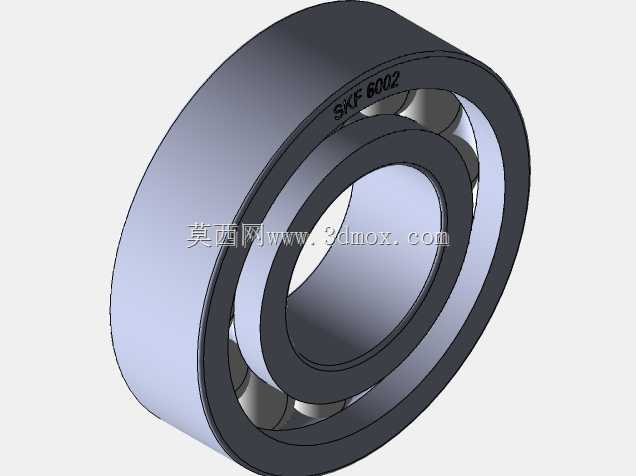

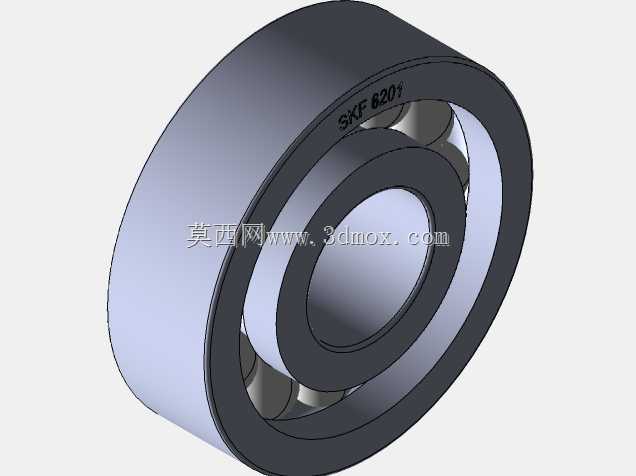

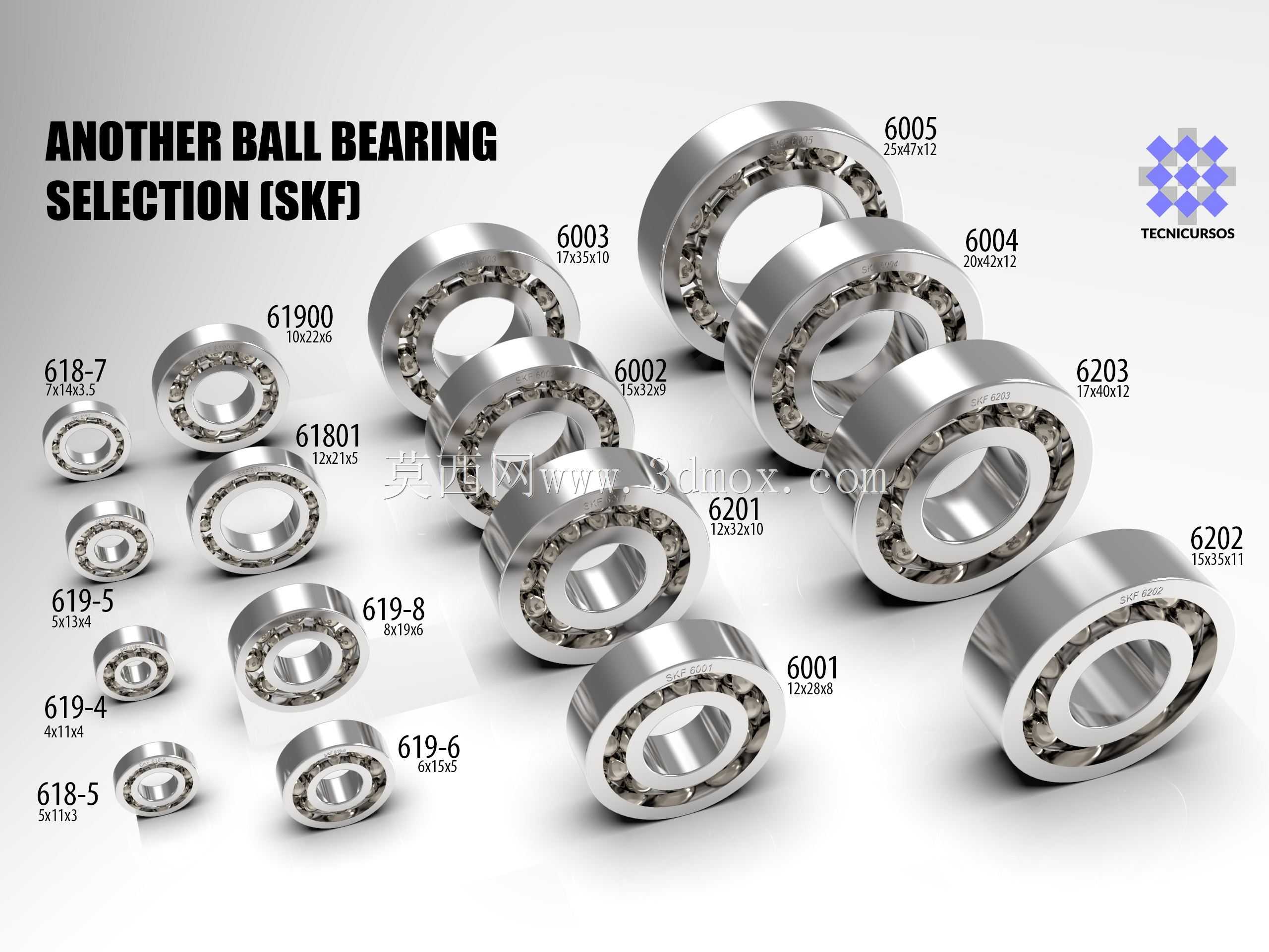

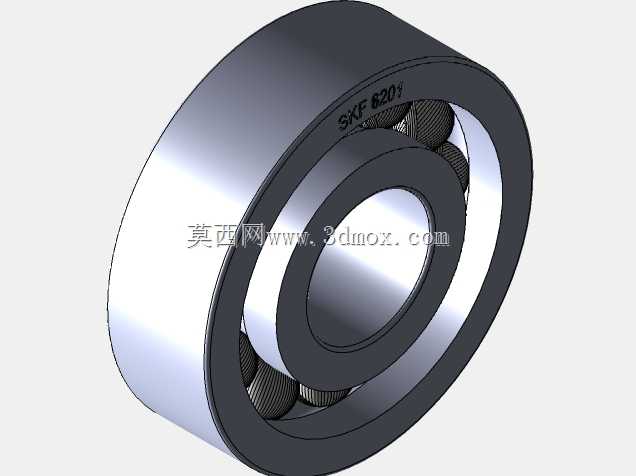

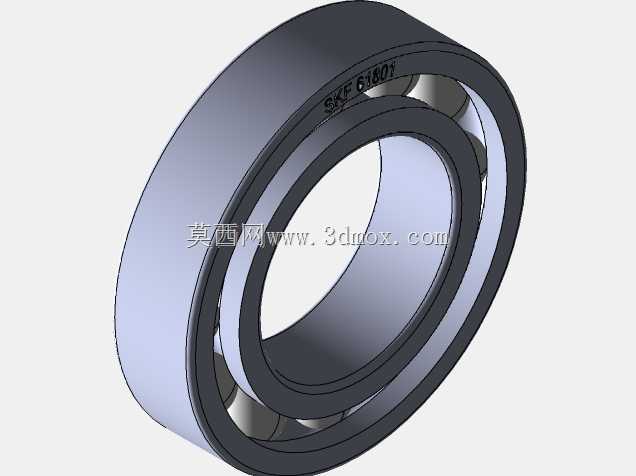

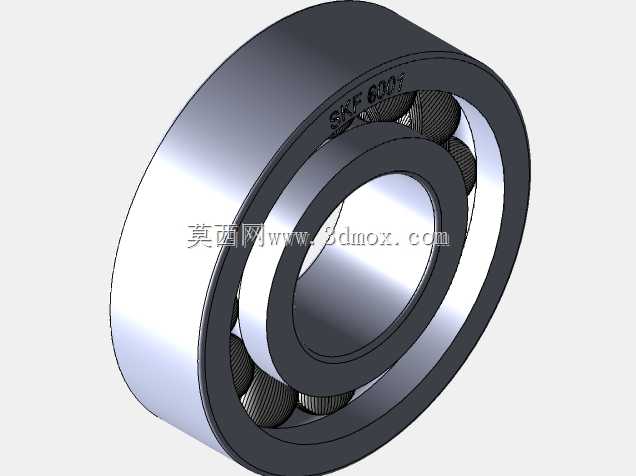

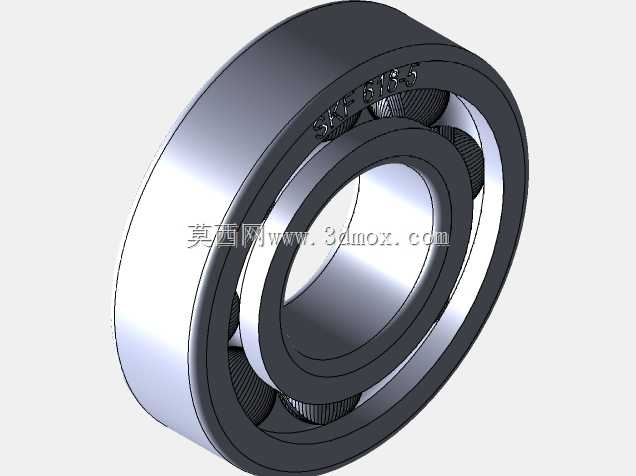

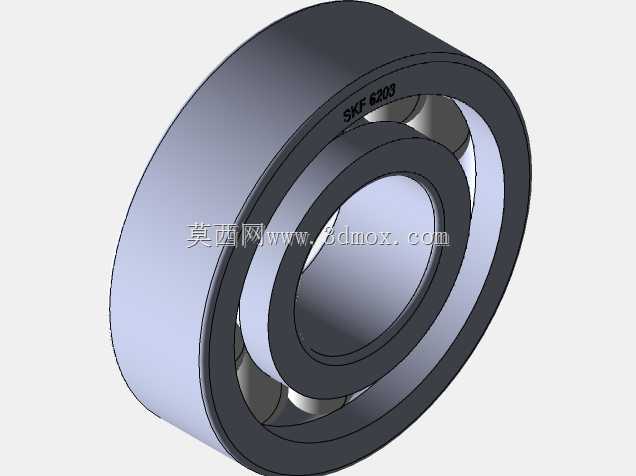

不同型号的轴承对应不同的载荷与转速适用场景：618、619系列属于薄壁轻系列轴承，径向尺寸紧凑，适合安装空间受限、载荷相对较小的场合，比如精密仪器、轻型输送设备的支撑部位；6000系属于标准轻窄系列，承载能力比薄壁系列更强，通用性最高，广泛用于各类中小型传动系统；6200系属于中窄系列，能承受更大的径向与轴向载荷，适合中等载荷的传动场景，比如普通电机、水泵的轴支撑。在实际装配过程中，要注意轴承的安装受力方向，内圈过盈配合装配时压力要施加在内圈端面，外圈过盈配合时压力施加在外圈端面，避免通过滚动体传力造成滚道压伤，这套模型也能直观展示轴承各部件的结构边界，帮助工艺人员制定合理的装配工艺，规避安装过程中的零件损伤风险。
