三轴独立式数控步进电机控制板

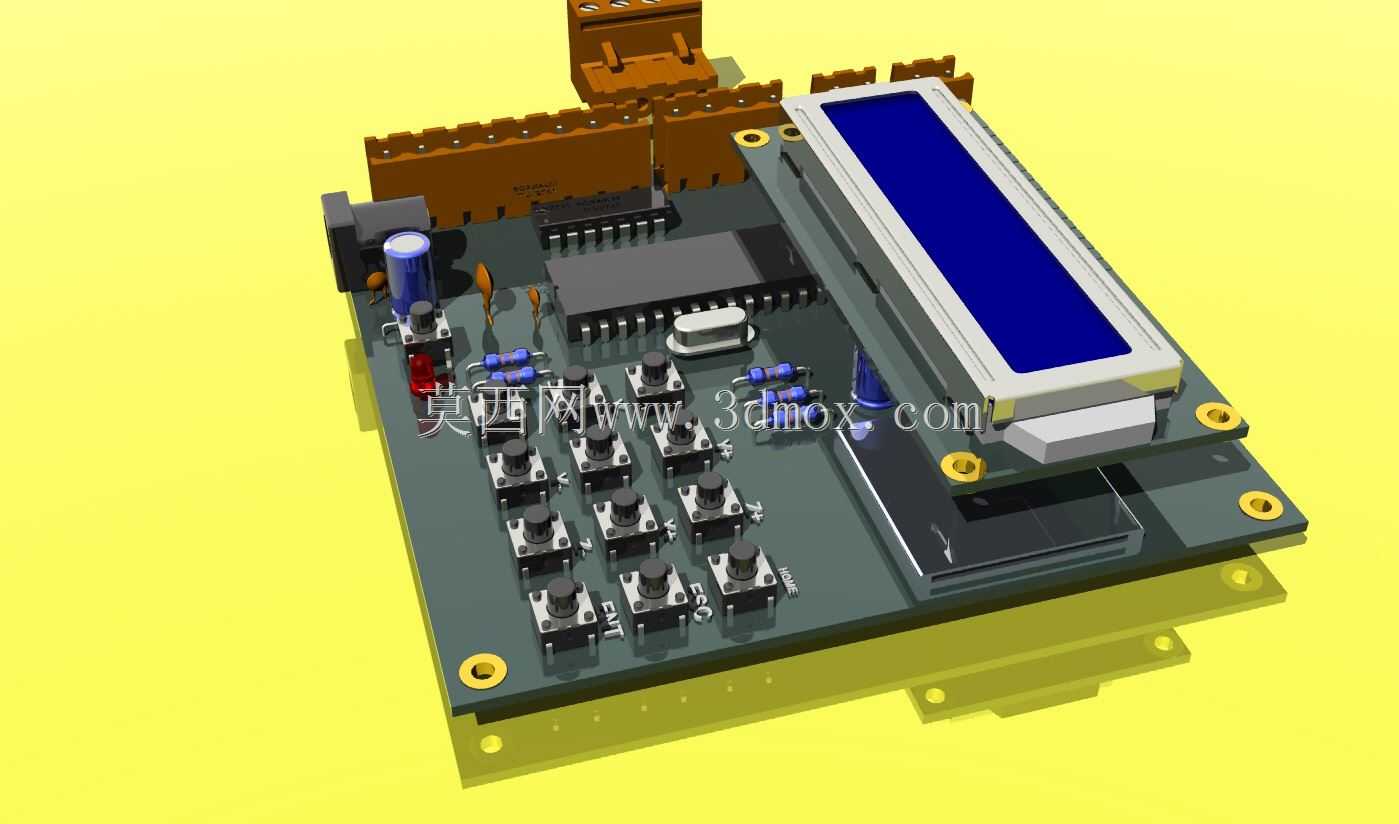

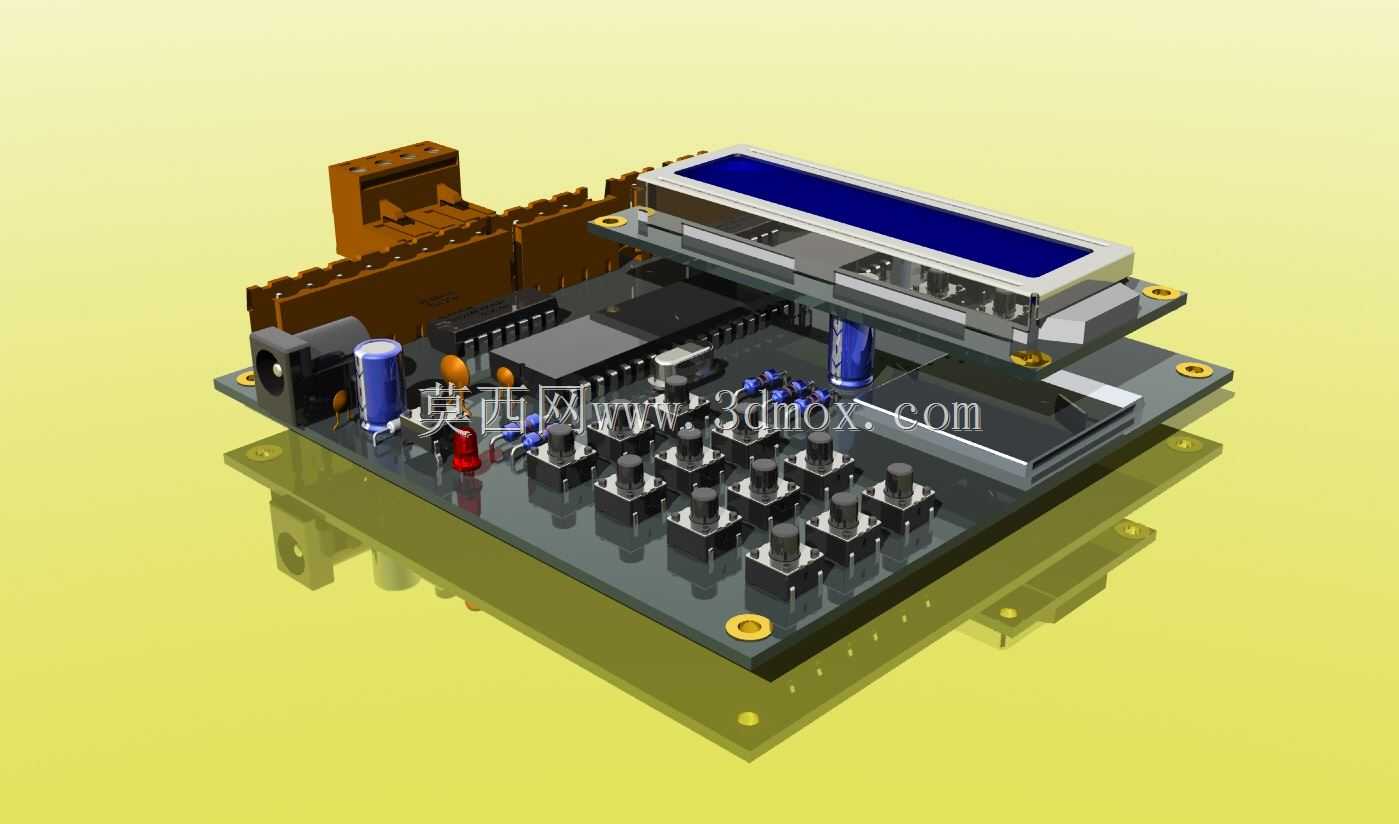

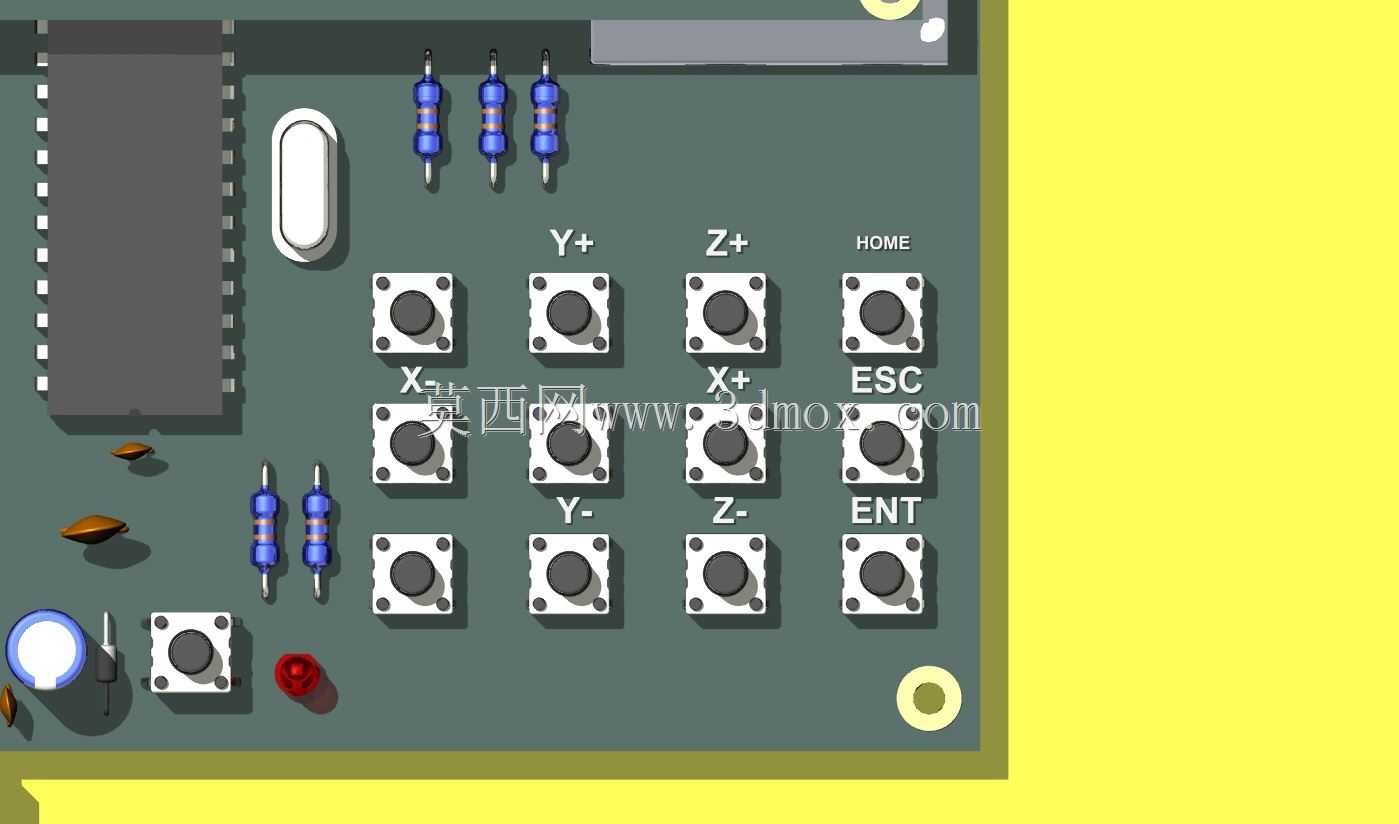

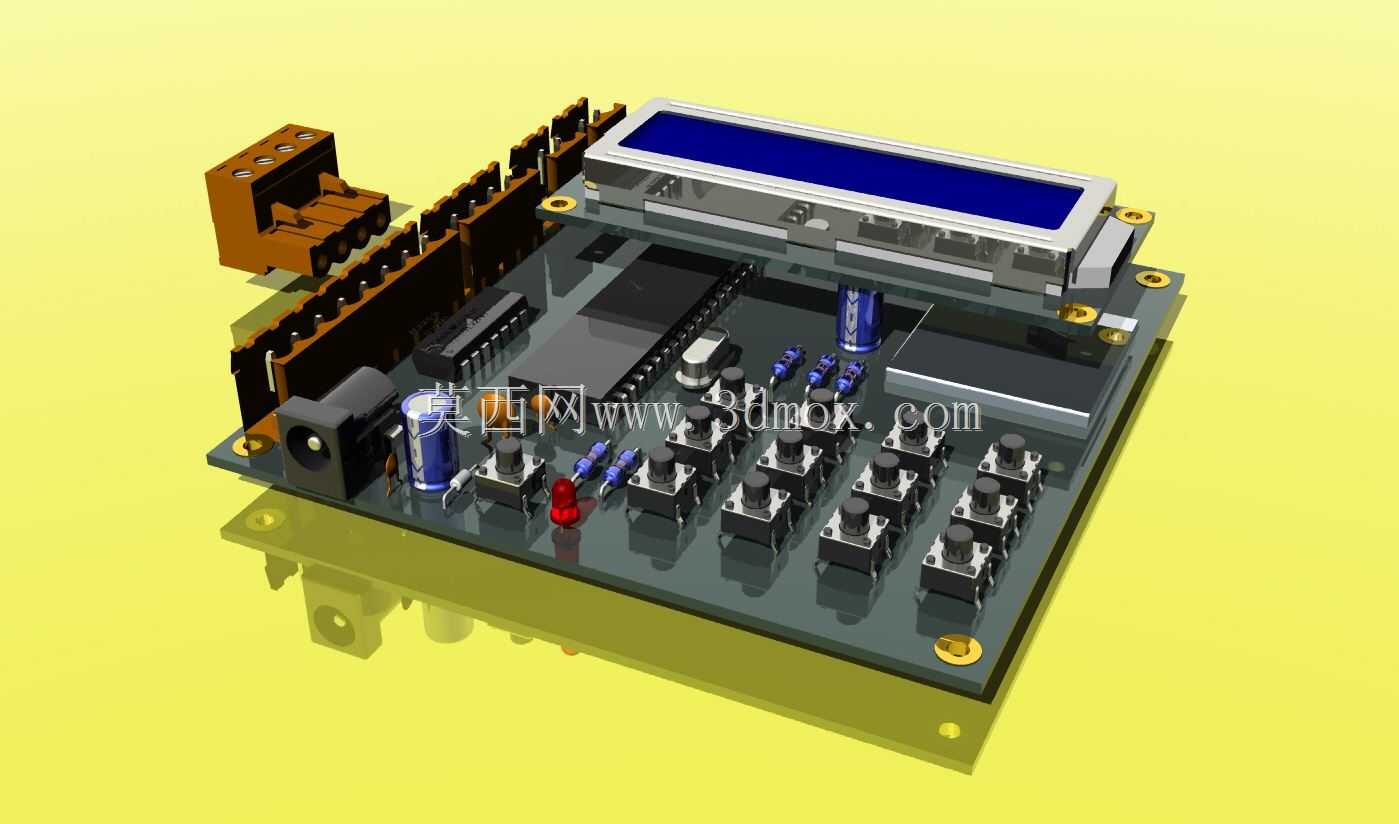

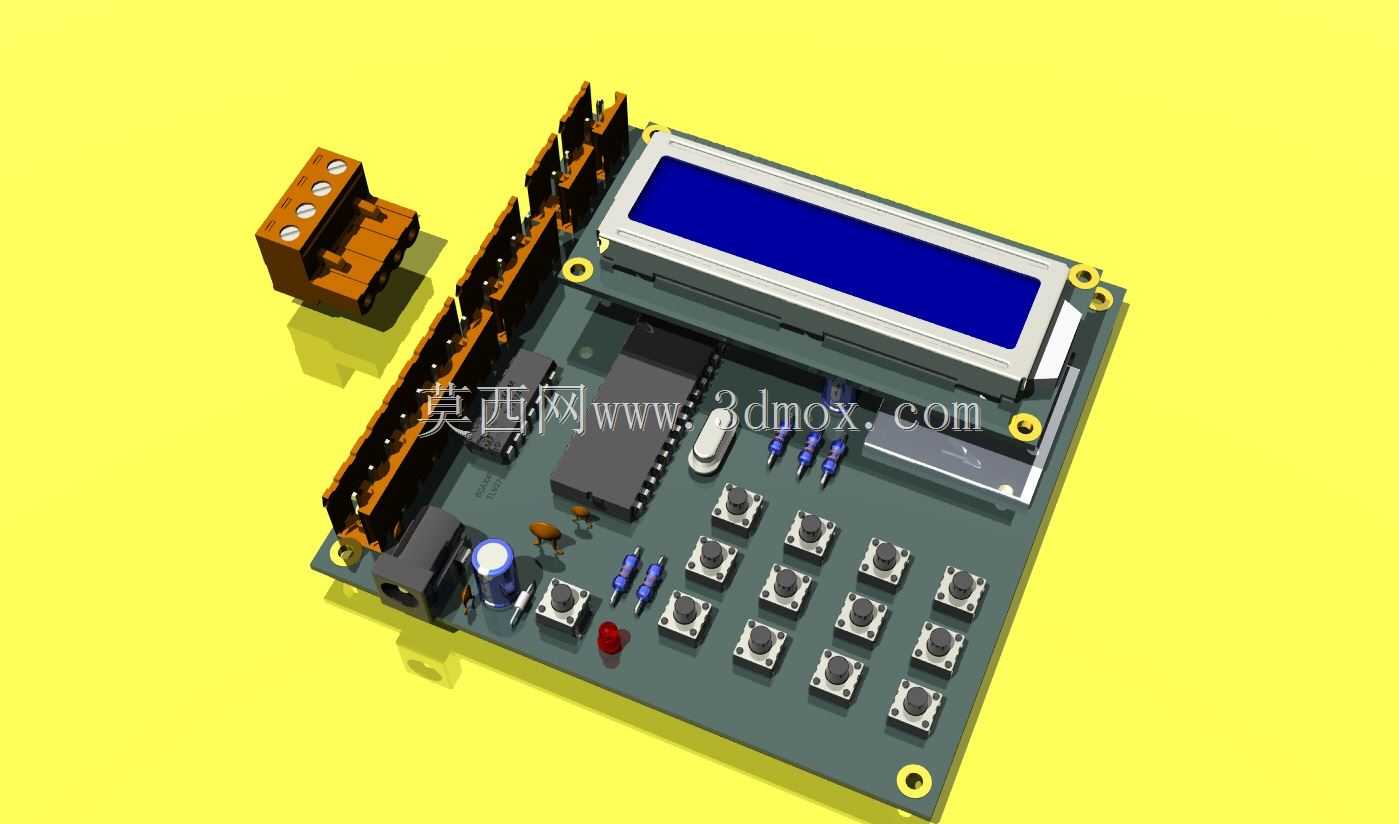

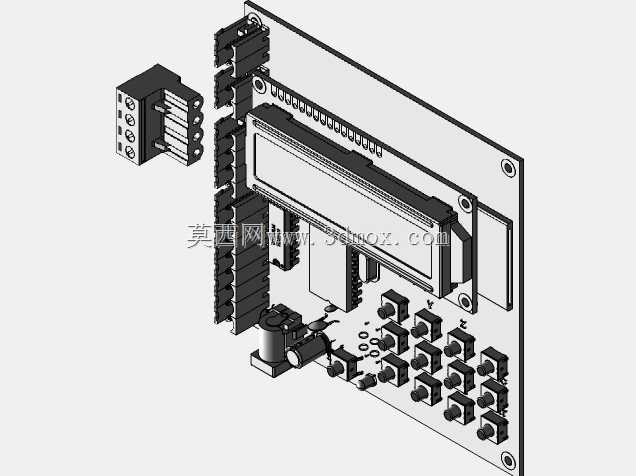

这款三轴独立步进控制单元，主要面向小型桌面级数控加工、点位运动控制场景，常见于DIY雕刻机、小型点胶设备、桌面级3D打印改装、非标自动化单工位送料机构的驱动控制环节，无需依赖上位机持续通讯即可独立完成预设运动流程，适配没有工业PC部署空间的紧凑作业工位。从硬件布局来看，PCB板采用沉金工艺设计，板载1602字符型液晶显示屏，可实时显示轴坐标、运行状态、G代码执行进度，按键矩阵采用12键直插式轻触开关，覆盖手动点动、坐标清零、程序启动暂停、进给倍率调整等常用操作，无需外接手持单元即可完成基础参数调试。板载三路步进脉冲输出通道，可分别输出方向与脉冲信号，适配市面上绝大多数两相四线步进驱动器，支持主轴延迟启停、三轴限位信号接入，限位接口采用光耦隔离设计，可有效规避现场电磁干扰导致的误触发问题，SD卡插槽位于板载显示屏下方，支持直接读取存储在卡内的标准G代码文件，上电后可直接调取文件执行加工流程，省去了联机调试的繁琐布线。结构设计上，整板采用四角定位孔安装，安装孔位兼容标准DIN导轨安装附件与立式螺装固定，板上元件布局遵循强弱电分离原则，电源输入端口布置在板边左侧，搭配电解电容与稳压管做输入滤波，驱动信号输出端口布置在板边上侧，采用插拔式接线端子，方便现场接线维护，最高输入电压适配12-24V直流供电，可直接匹配多数小型自动化设备的供电回路。实际应用中，该控制单元可独立完成三轴直线插补运动，支持手动点动模式下的单轴移动，方便设备初始对位，限位触发后可自动锁止脉冲输出，避免机构超程撞机，板载存储模块可保存多组常用加工参数，断电后不会丢失坐标偏移量，适合小批量重复加工的作业场景，对于结构设计人员来说，该模型可直接用于小型数控设备的电控仓布局校核，验证接线空间、安装孔位匹配度，也可作为非标设备电控部分选型参考，评估控制板尺寸与设备内部安装空间的匹配关系，避免后续装机时出现元件干涉、接线长度不足的问题。
