止回阀泄漏在线检测输送设备

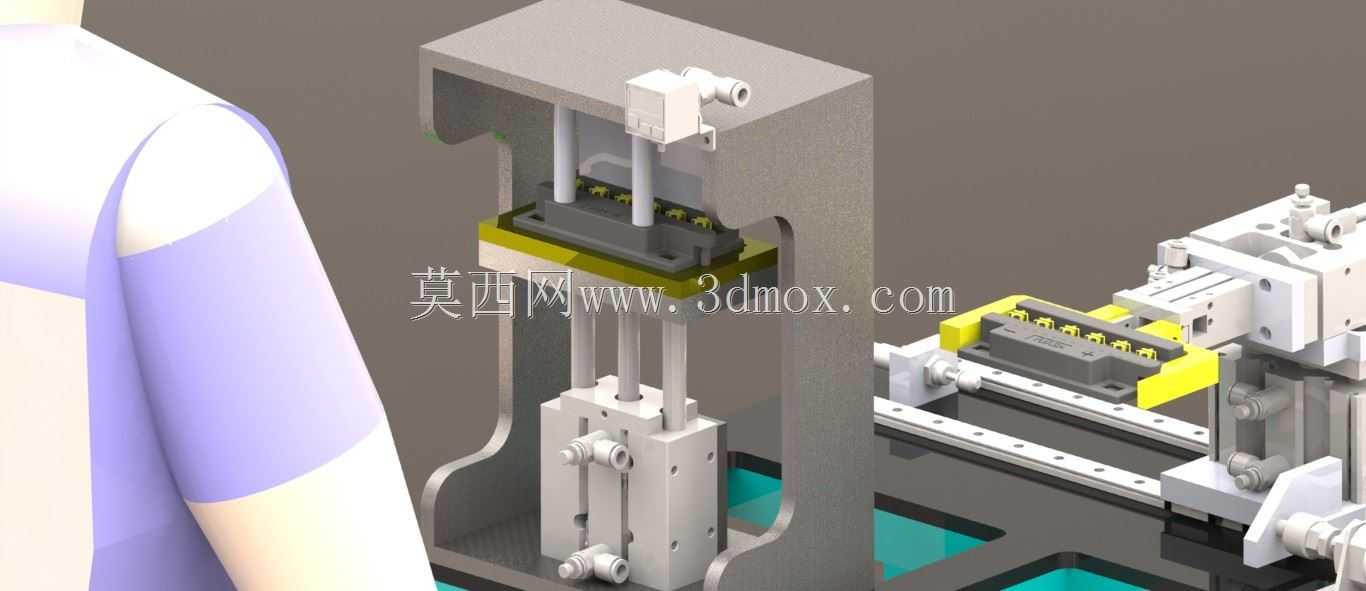

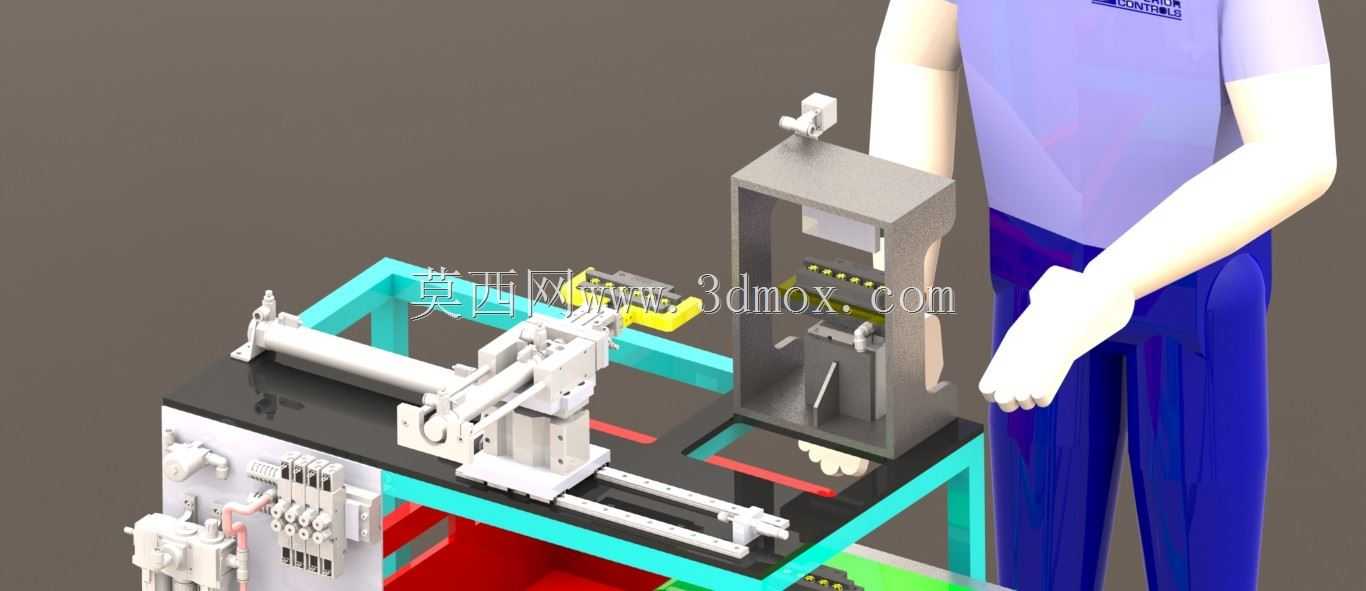

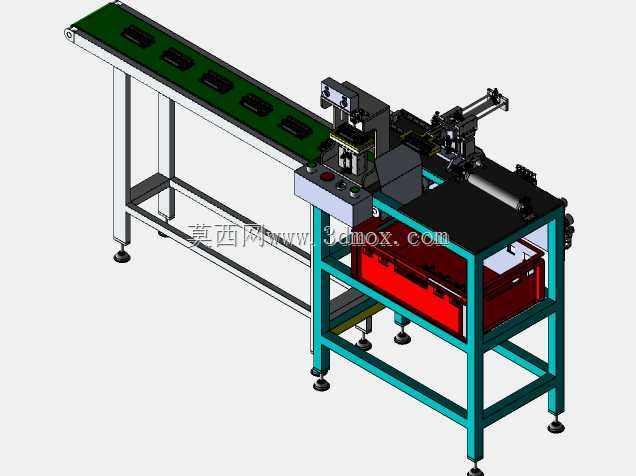

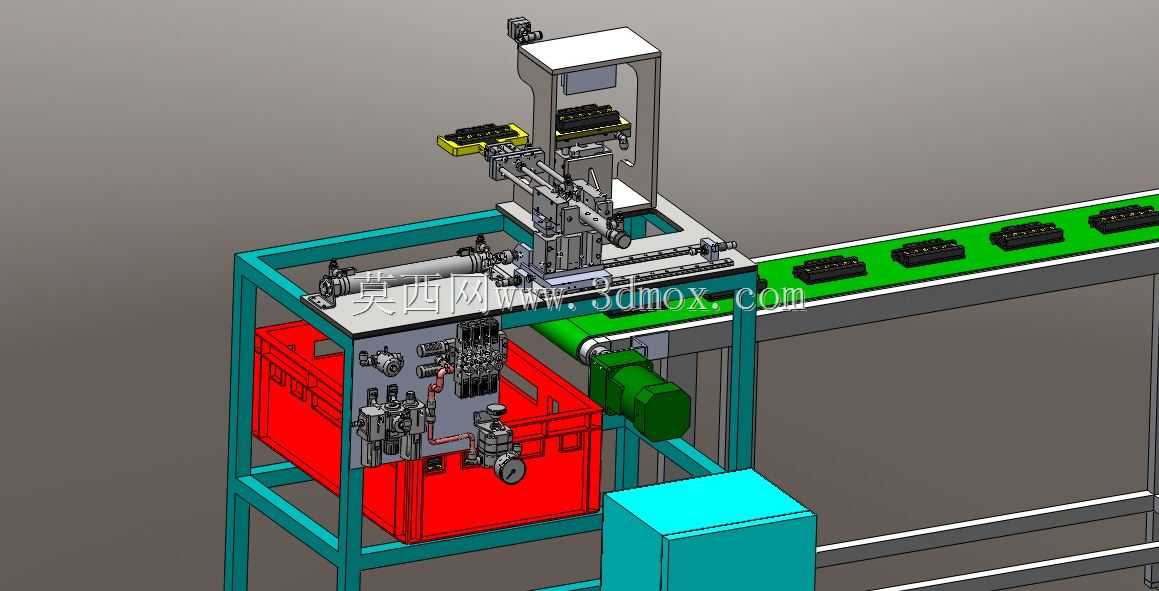

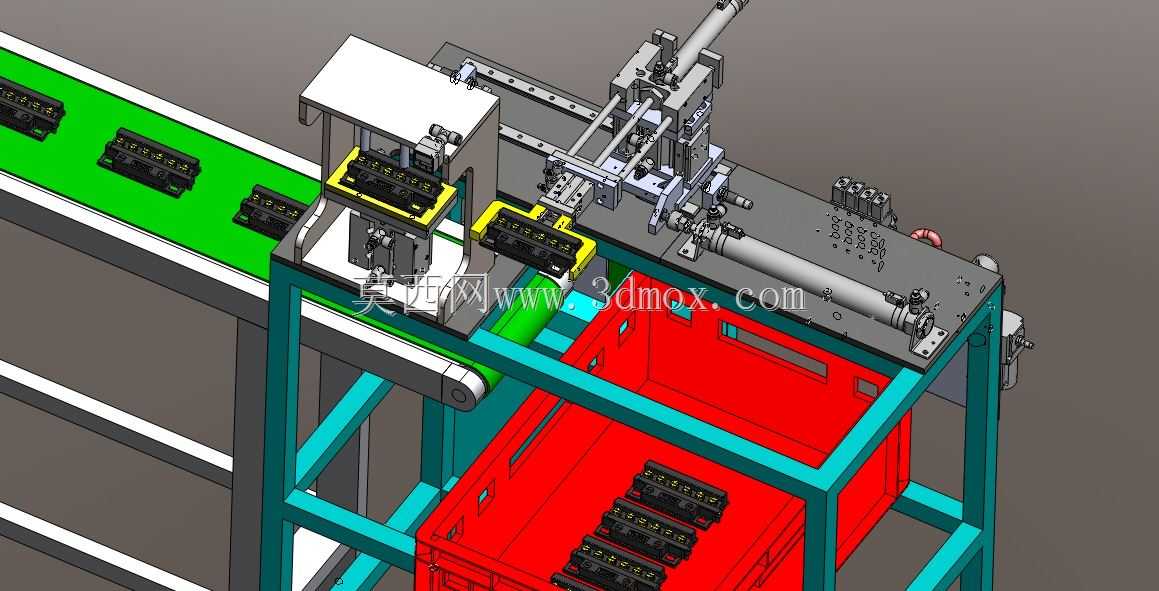

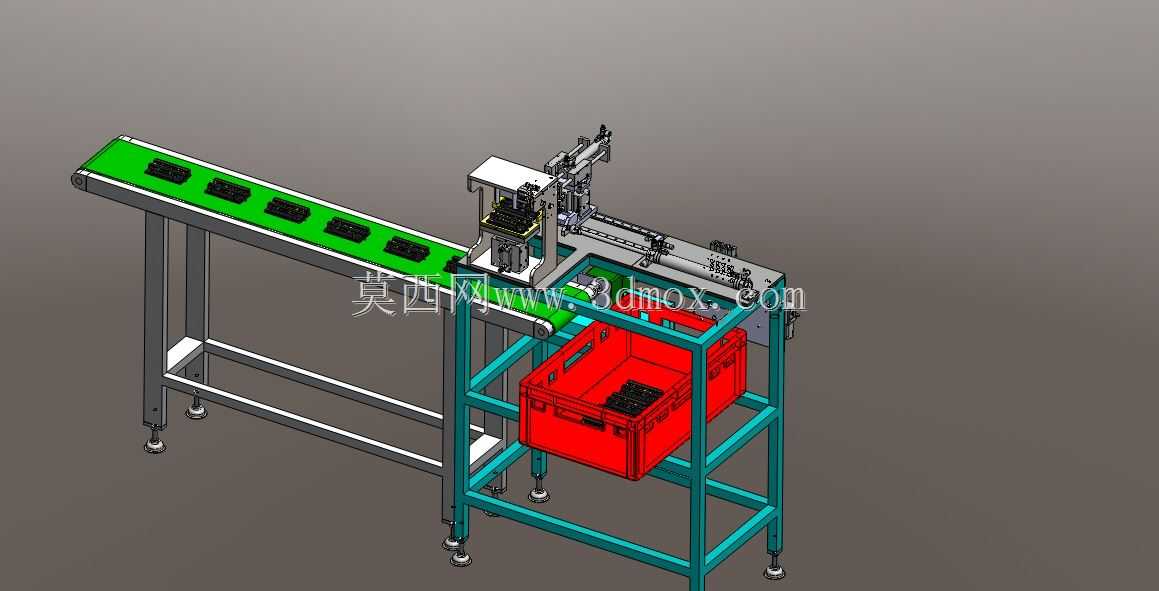

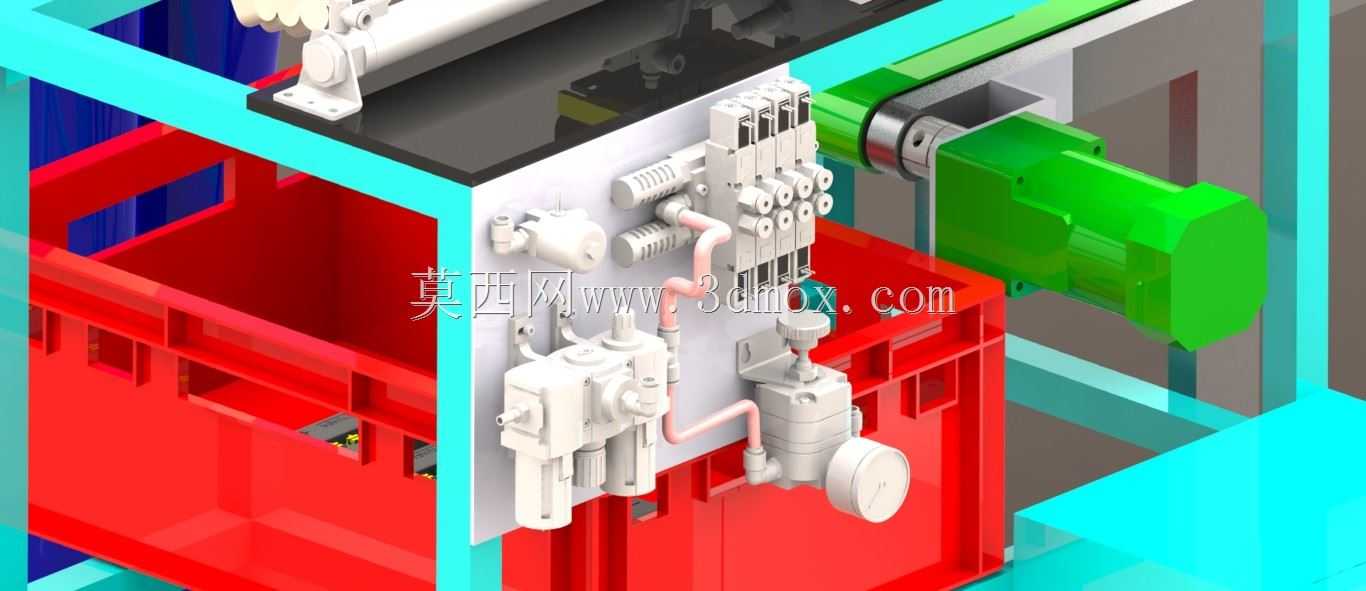

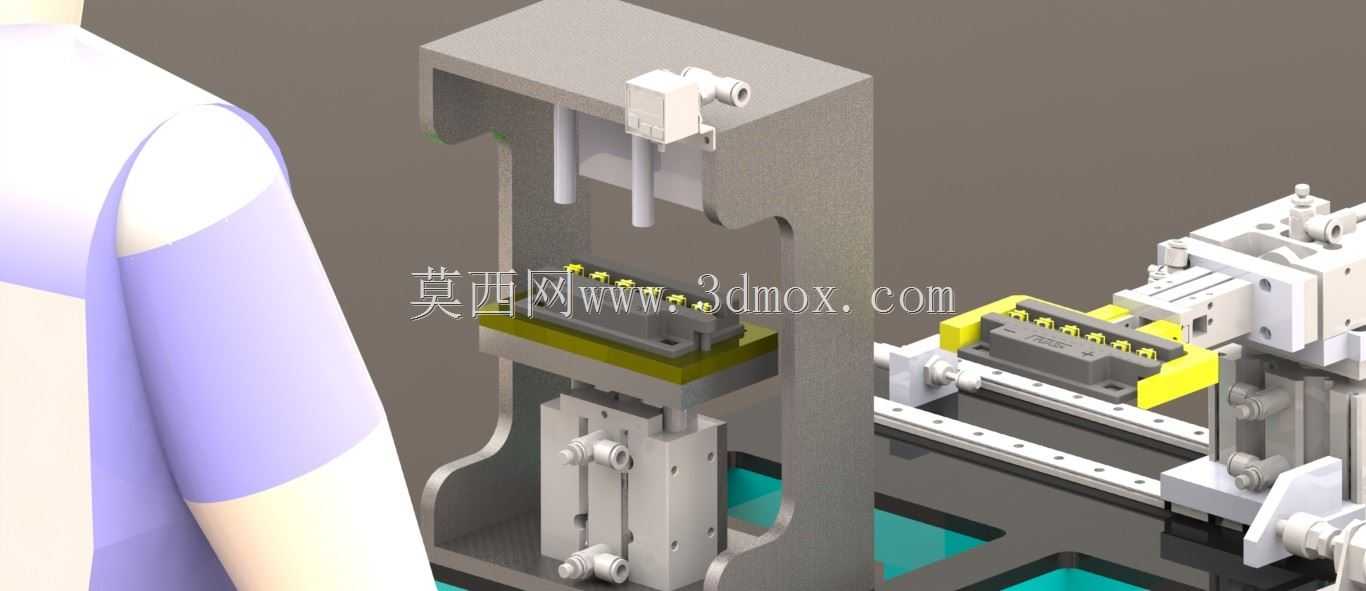

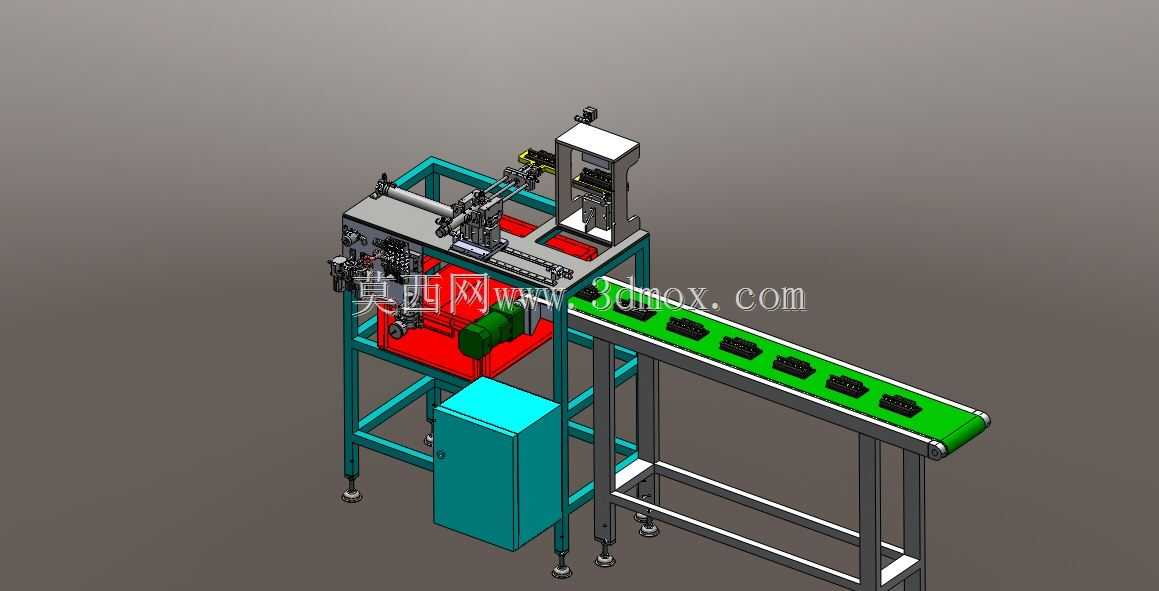

这套设备主要面向水暖阀件生产车间的终检工序，针对accu止回阀的装配后密封性验证需求设计，可直接对接现有阀件装配生产线的出料端，无需大幅改动原有车间布局即可完成上线部署。设备整体采用铝型材搭建主体框架，底部预留可调脚杯安装位，可适配车间地面±15mm的高度差，框架侧边预留走线槽与气路排布空间，所有气动阀组集中收纳在设备下部的红色箱体区域，既方便日常点检维护，也能避免车间切削液、粉尘对阀件的侵蚀。输送段采用绿色PVC平皮带，带宽适配止回阀工件的载具尺寸，皮带线侧边设置导向挡边，防止载具在输送过程中偏移，驱动端采用减速电机搭配主动辊筒，输送速度可根据产线节拍在0.1-0.5m/s范围内调整，满足不同产能下的检测节奏匹配。检测工位采用龙门式架体结构，搭载多组压紧与封堵执行组件，当载具输送至检测位时，侧边定位气缸先伸出完成载具的精准定位，随后上部下压机构带动封堵头下行，分别对接止回阀的进出介质端口，封堵头采用丁腈橡胶材质，可在0.8MPa的测试压力下保证密封面无外漏，检测过程中设备自动向阀腔通入压缩空气，通过压力传感器的数值变化判定工件是否存在内漏、外漏缺陷，检测完成后合格工件随输送线流入下一工序，不合格品则由侧边推料气缸推入不合格品收集区。设计过程中充分考虑了多规格阀件的兼容需求，上部检测模组采用可调节安装板，更换不同规格的封堵头即可适配不同通径的止回阀检测，无需对整体架体进行重新加工，设备的操作按钮与状态指示灯集中布置在侧置的电控箱顶部，操作人员可快速完成参数调整与状态查看，所有运动部件均设置安全防护挡板，避免操作人员误触运动机构引发安全隐患。
