带轴径带宽参数的驱动传送带滚筒结构

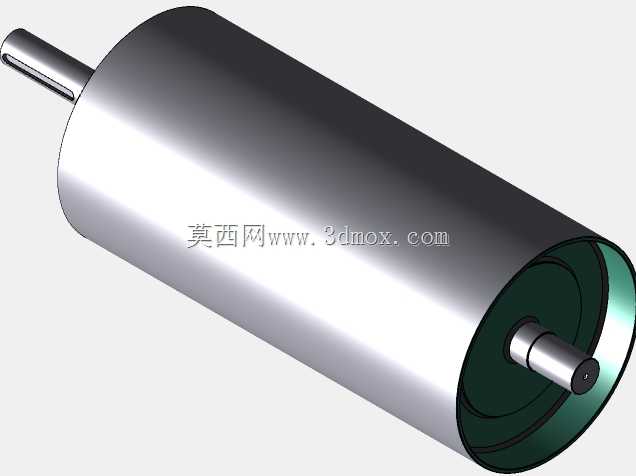

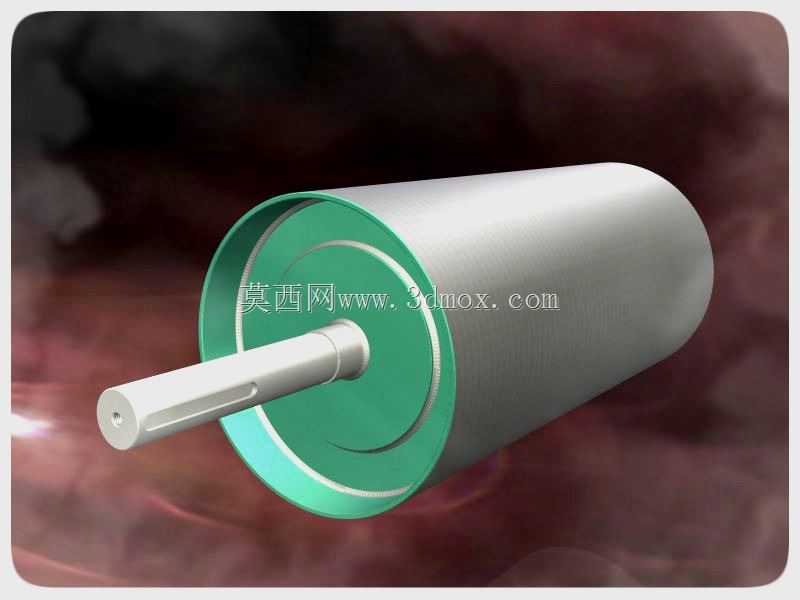

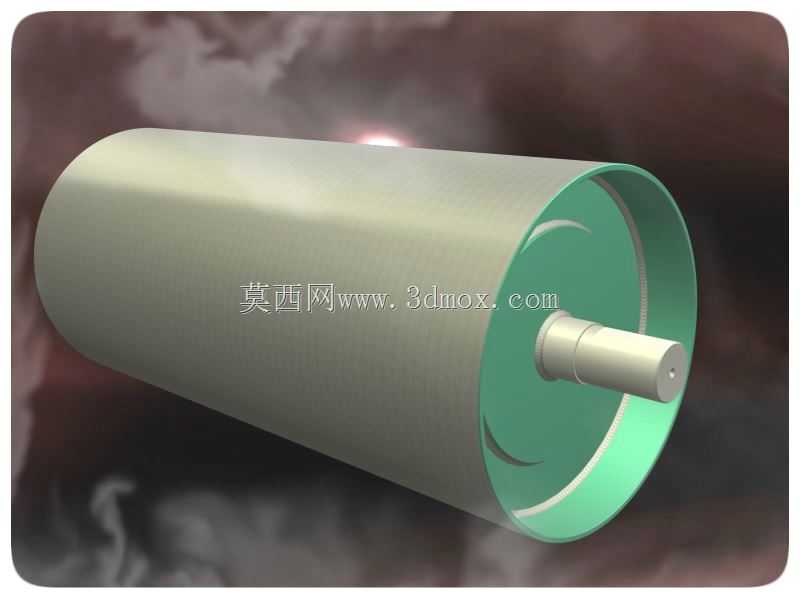

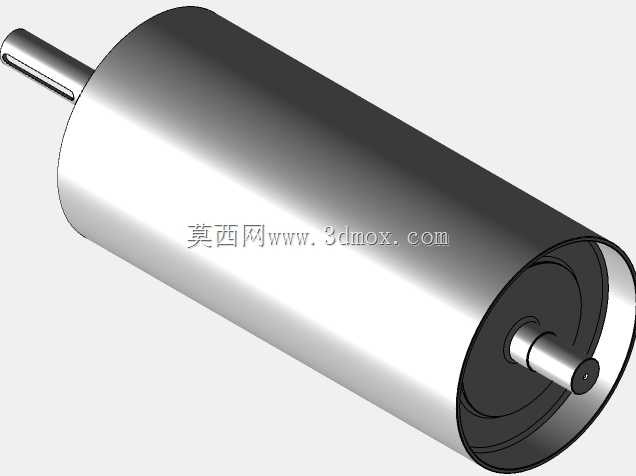

在散料、成件包装物的连续输送作业场景里，驱动传送带滚轮是带式输送设备的核心传力构件，直接承担着传递扭矩、带动输送带循环运转的核心作用，区别于无动力托辊，这类驱动辊需要和驱动电机、减速机构配合，将动力转化为输送带的行进牵引力，避免输送带打滑、跑偏等常见运行故障。从结构设计来看，这款滚轮采用筒身与端盖、主轴一体化装配的结构形式，金属筒身做了表面精度处理，保证和输送带接触时的摩擦力均匀，不会出现局部应力集中刮损带面的情况；端盖采用嵌装式结构和筒身配合，既保证了筒身的圆跳动公差控制在合理范围，也能避免长期运行后筒身和端盖连接松动的问题。伸出的主轴端加工有键槽，用于和联轴器、链轮或者减速输出轴连接传递扭矩，轴端的中心孔是加工时的工艺定位基准，也方便后期安装维护时的吊装找正。从安装边界来看，这款滚轮适配50mm的轴系安装尺寸，对应适配322mm直径的辊筒规格，可匹配带宽700mm的输送带使用，安装时需要保证两侧轴承座的同轴度误差控制在允许范围内，否则会出现轴承受力不均、辊筒转动卡滞、输送带跑偏的问题。设计时充分考虑了输送作业的实际载荷情况，筒身壁厚满足常规散料、包装件输送的承重需求，端盖和主轴的连接结构能承受长期正反转带来的交变载荷，不会出现轴头断裂、端盖松脱的故障。在实际选型应用中，这类驱动滚轮多用于皮带输送机的主动端位置，安装时需要根据输送物料的重量、输送倾角调整张紧力，保证滚轮和输送带之间的摩擦力足够传递运行扭矩，针对有腐蚀性物料或者潮湿作业场景，还可以在筒身表面做包胶、镀锌处理提升耐磨耐蚀性能，延长构件的使用寿命。结构建模时严格按照实际加工装配公差设置配合关系，筒身的圆柱度、主轴的同轴度、键槽的位置公差都符合机械加工的实际要求，可直接用于设备选型参考、装配干涉校验以及后续的工程出图使用。
