双轴驱动线性步进电机XY运动平台

这款双轴线性运动平台，核心采用线性步进电机作为直驱动力源，省去了传统丝杆、同步带传动的中间传动环节，从根源上消除了背隙、传动弹性形变带来的精度损失，在微米级定位需求的加工、检测场景中适配性极强。日常在半导体晶圆检测工位，这类平台可承载视觉检测相机完成逐行扫描走位；在实验室精密点胶、微组装工序里，它能带动执行端完成预设轨迹的平稳移动，不会因为传动迟滞出现胶线粗细不均、贴片偏移的问题。

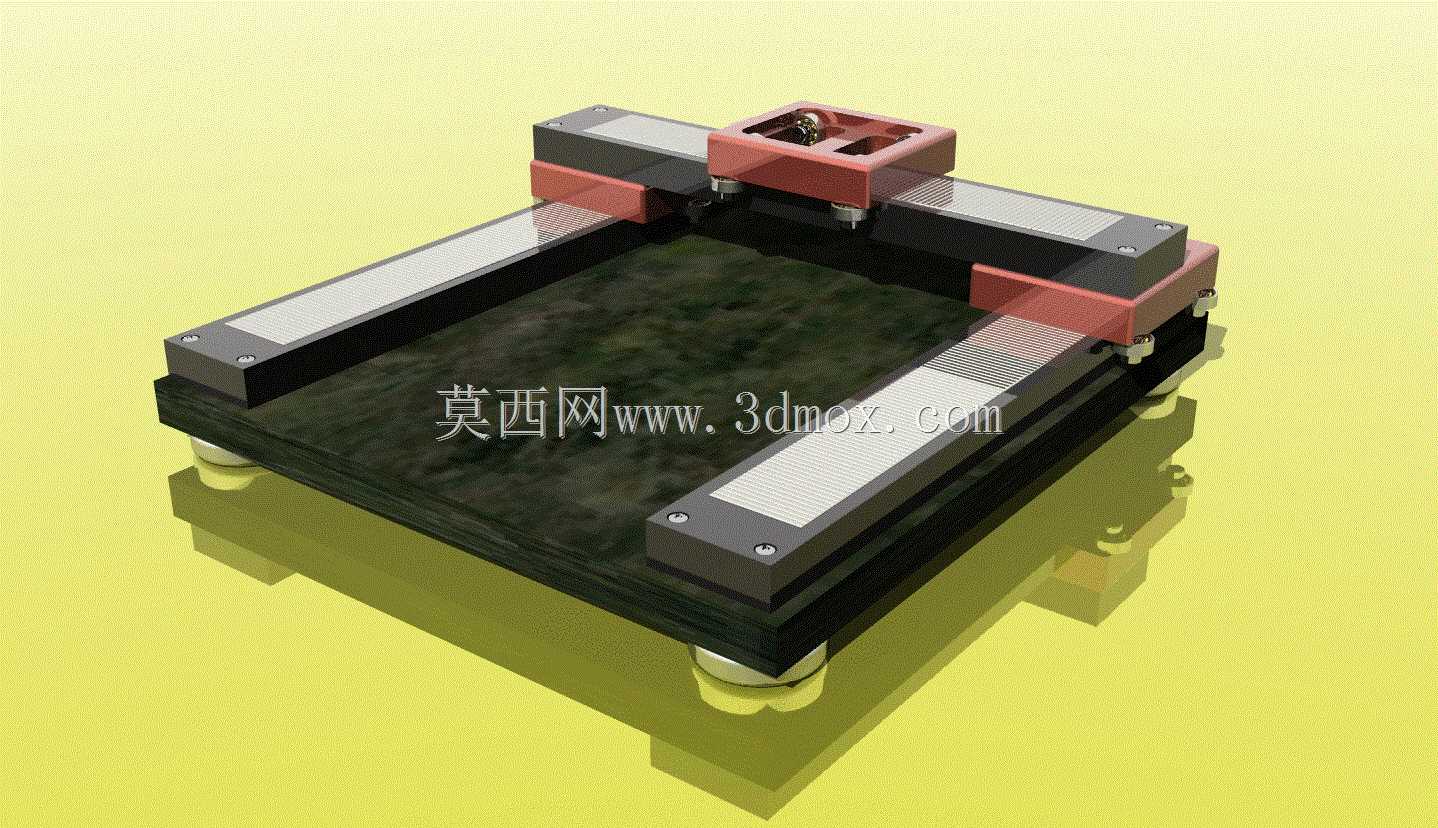

设计阶段优先考虑了安装基准的统一性，底部采用整块高平面度的天然花岗岩作为基座，这种材料热膨胀系数极低，车间温湿度小幅波动时不会产生明显的形变，能长期维持平台的几何精度，基座底部预留了三个可调支撑脚杯的安装位，安装时可快速调平，不需要额外加工复杂的安装地基。XY两个轴的导轨采用对称式跨距布置，单轴两根平行导轨的间距经过载荷校核，滑座移动时的偏摆力矩被均匀分摊到导轨滑块上，即使滑座上搭载的负载重心存在小幅偏移，也不会出现卡滞、爬行的问题。

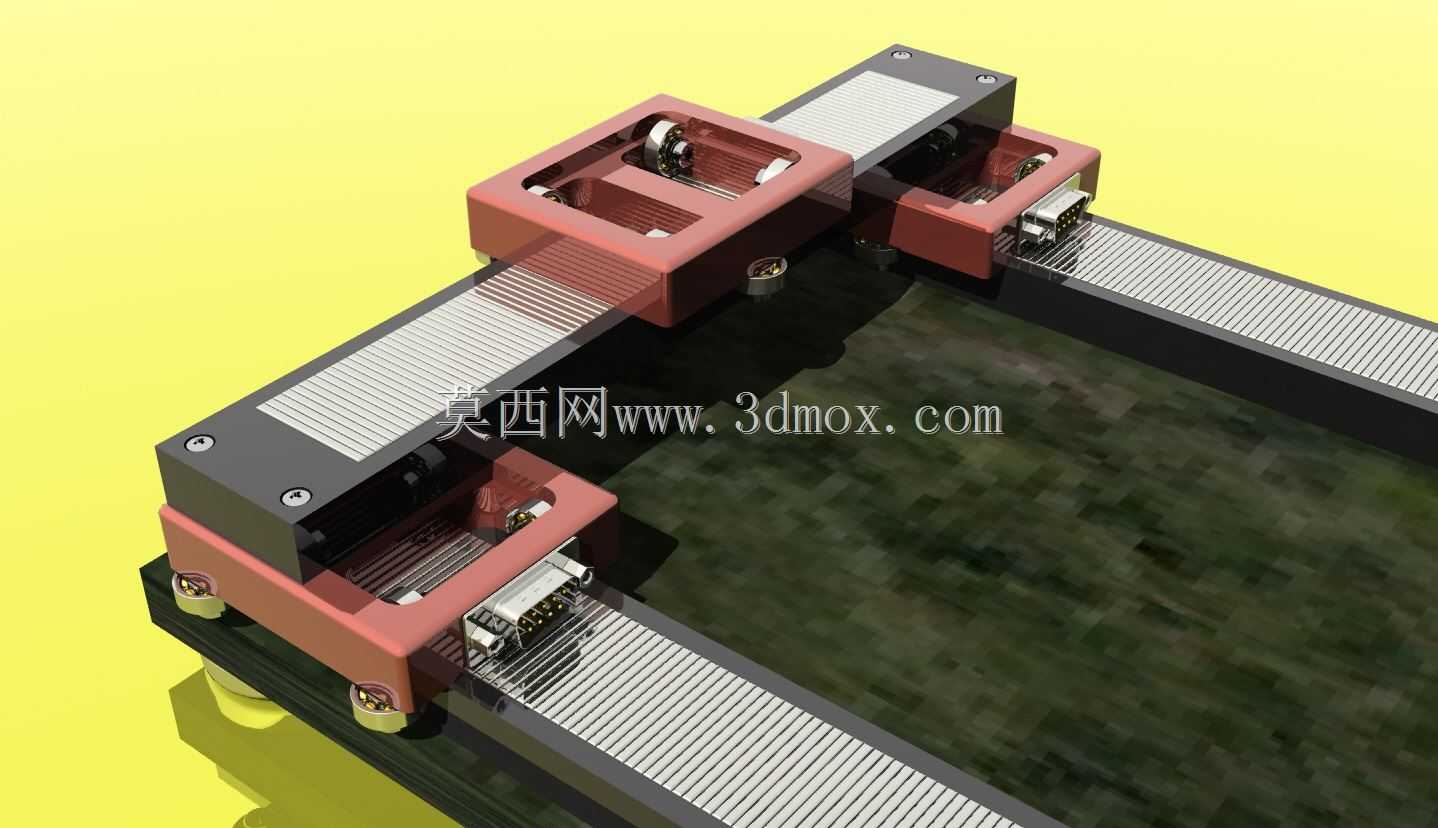

滑台的动子部分采用轻量化的合金材质加工，在保证结构刚性的前提下尽可能降低运动部件的重量，以此提升步进电机的动态响应速度，高速往复走位时不会因为惯量过大出现过冲、丢步的情况。轴端的限位触发块采用嵌入式安装，不会额外占用平台的外围安装空间，XY两轴的行程覆盖了常规中小幅面的作业范围，安装边界规整，设备集成时可以直接通过基座上的预留沉头孔锁附在设备机架上，不需要额外设计转接安装板。走线部分采用隐藏式拖链布置，动力线、编码器线全部收纳在拖链内部，运动过程中不会出现线缆拖拽、剐蹭的问题，拖链的弯曲半径经过匹配，长期往复弯折也不会出现线缆芯线断裂的故障。平台的滑座安装面预留了标准的螺纹孔阵列，可直接搭载视觉模组、点胶阀、激光头等不同作业执行端，不需要二次加工转接板，能大幅缩短设备集成的装配周期。
