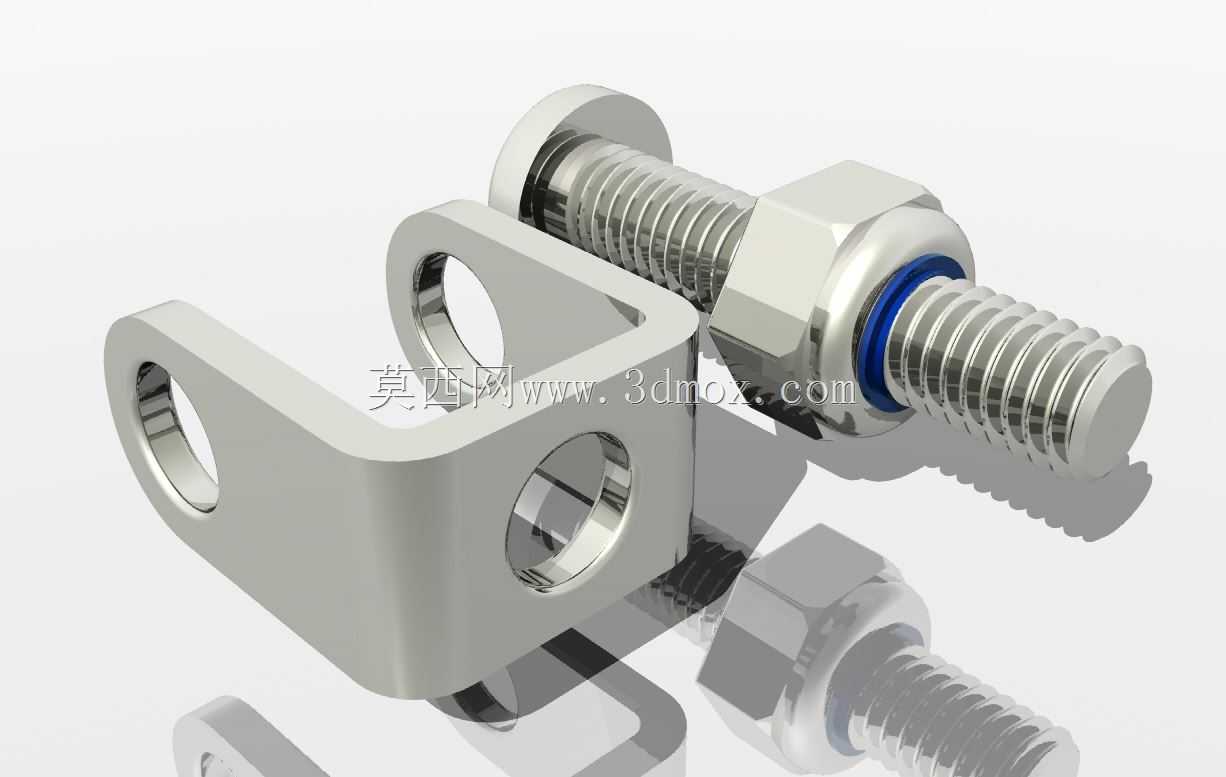

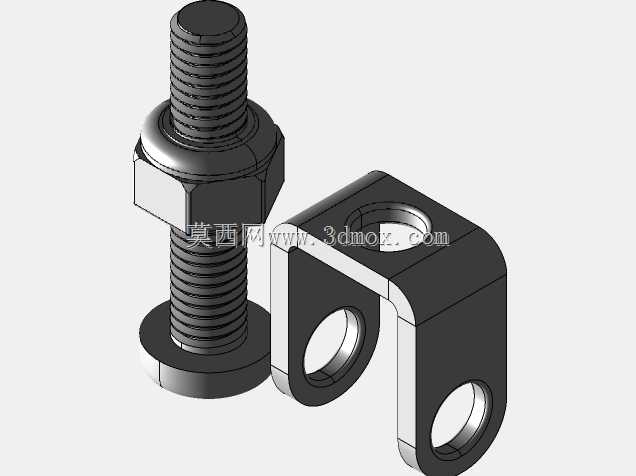

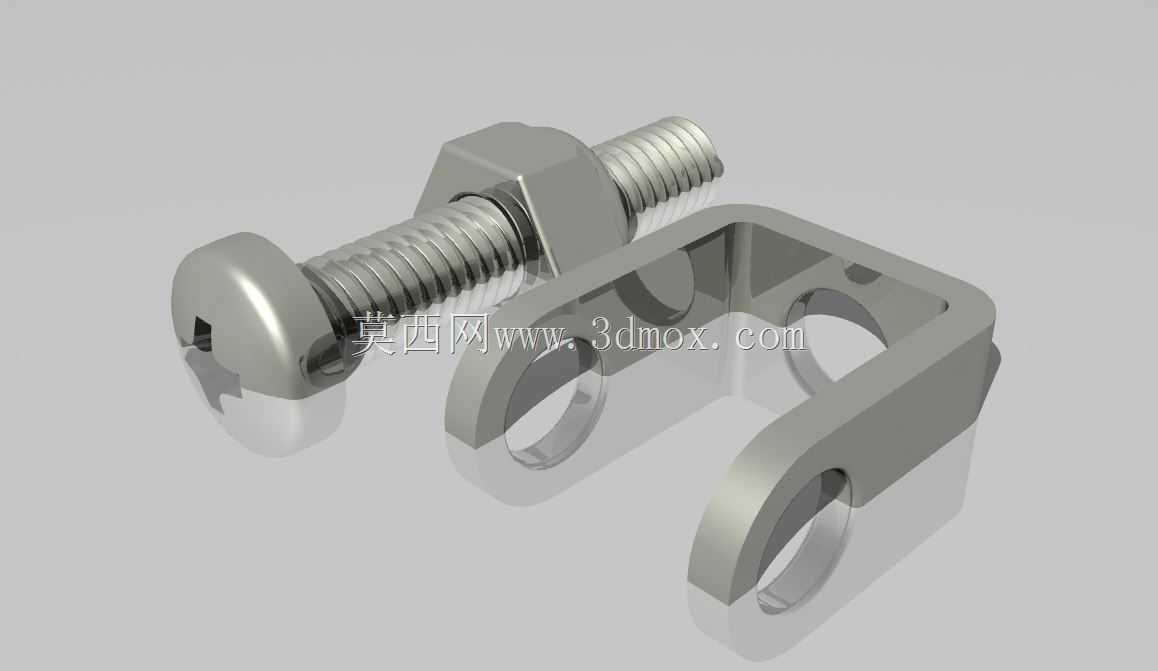

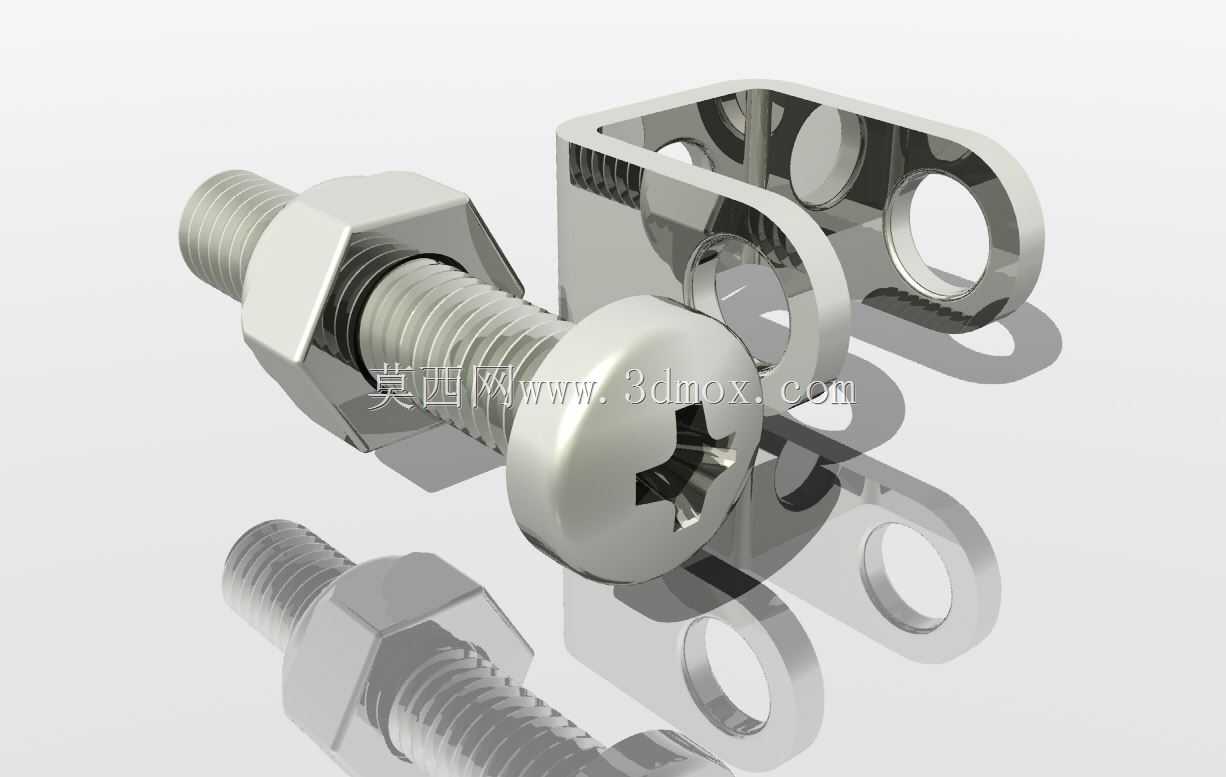

M3规格十字盘头螺栓配套六角螺母组件

这套M3规格的紧固件组件，是小型机电产品装配环节最常用的基础连接元件，日常在消费电子结构固定、小型自动化传感模块安装、3D打印非标治具拼装、桌面级实验装置搭建场景中出镜率极高。盘头十字槽的螺栓头部设计，是兼顾手动装配效率与安装空间限制的选型结果——盘头的大接触端面可以在薄钣金、塑料壳体这类低强度基材表面分散压紧应力，避免锁紧时压溃基材表面，十字槽的槽型适配市面绝大多数通用十字螺丝刀，不需要配备特殊批头就能完成装配，不管是小批量样机试制阶段的手工调试，还是量产线的电动批锁紧工序都能适配。配套的六角螺母采用标准M3粗牙螺纹，螺纹公差符合通用紧固件配合要求，和螺栓啮合时不会出现卡滞、滑牙的问题，六角外形既可以用开口扳手、套筒施加锁紧扭矩，在空间受限的安装位也能借助尖嘴钳完成对位固定。从安装边界来看，螺栓螺杆部分的长度适配总厚度在2mm到12mm之间的叠层连接件，使用时需要提前在被连接件上加工直径3.2mm的光孔，过孔过大容易导致连接错位，过孔过小则会出现螺杆穿入困难、装配后螺杆偏斜的问题；螺母的对边尺寸符合标准M3六角螺母的尺寸规范，安装位需要预留至少5.5mm的扳手操作空间，如果是沉装式的安装位，需要提前加工直径5.6mm、深度2.4mm的沉孔来容纳螺母厚度，避免螺母突出安装平面干涉其他部件。设计这类紧固件的三维模型时，重点还原了螺纹的牙型轮廓、头部的槽型细节、螺母的倒角特征，既可以直接用于整机装配的干涉检查，模拟实际锁紧后的部件间隙，也能用来出装配示意图指导一线操作人员作业，在做小型设备的堆叠结构设计时，调用这套模型可以提前校核连接点位的空间余量，避免后期打样时出现螺栓长度选型错误、螺母安装位没有预留操作空间的问题。很多刚入行的结构设计人员容易忽略紧固件的安装空间校核，往往只按照理论螺纹长度选型，实际装配时才发现批头没有操作空间、螺母没有位置固定，提前把标准紧固件的三维模型装入装配体，就能在设计阶段排查出这类低级问题，减少样机迭代的次数。
