螺旋双导Acme梯形反向传动螺杆

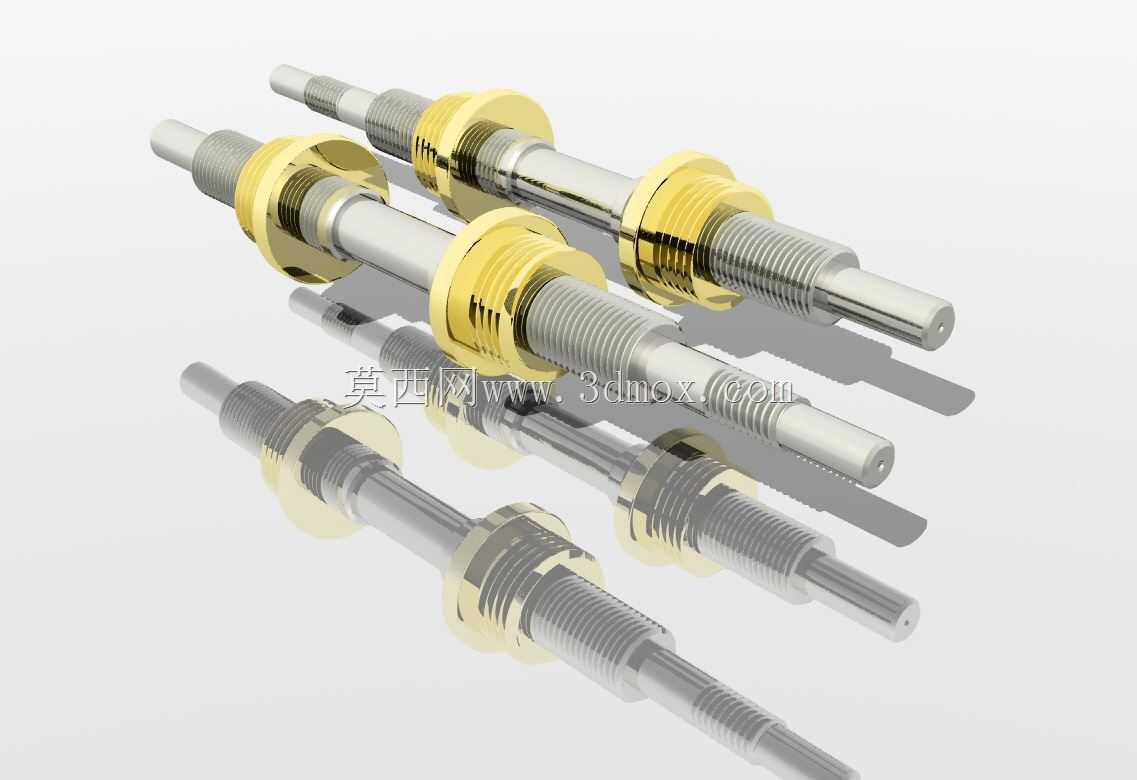

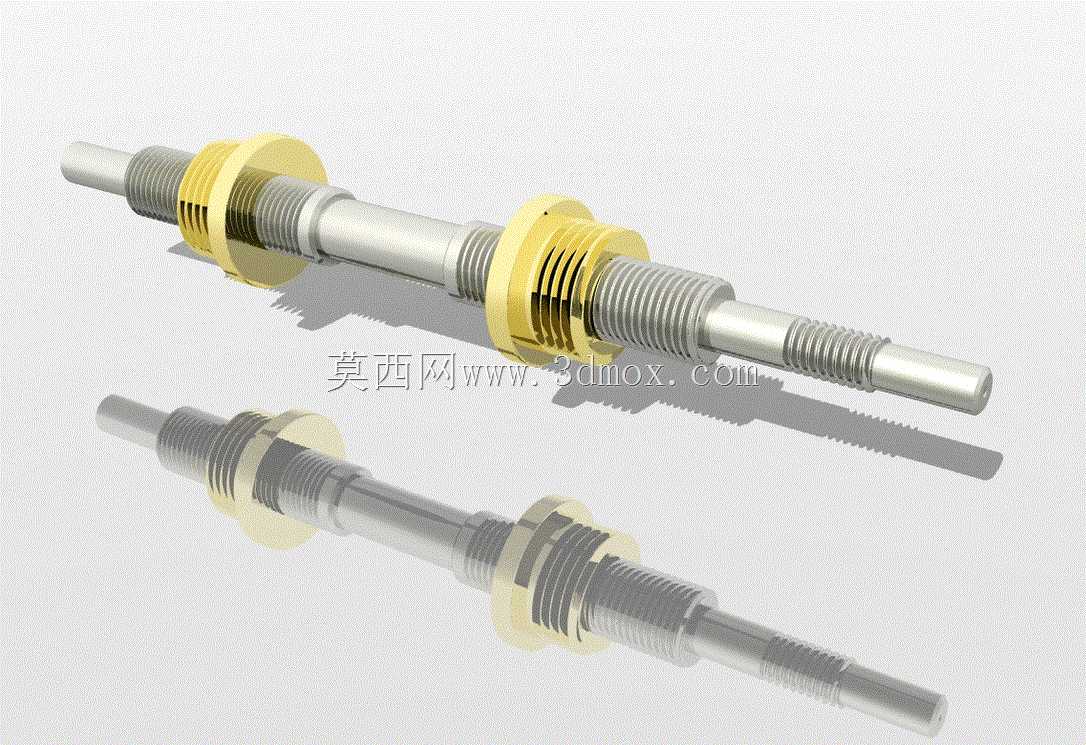

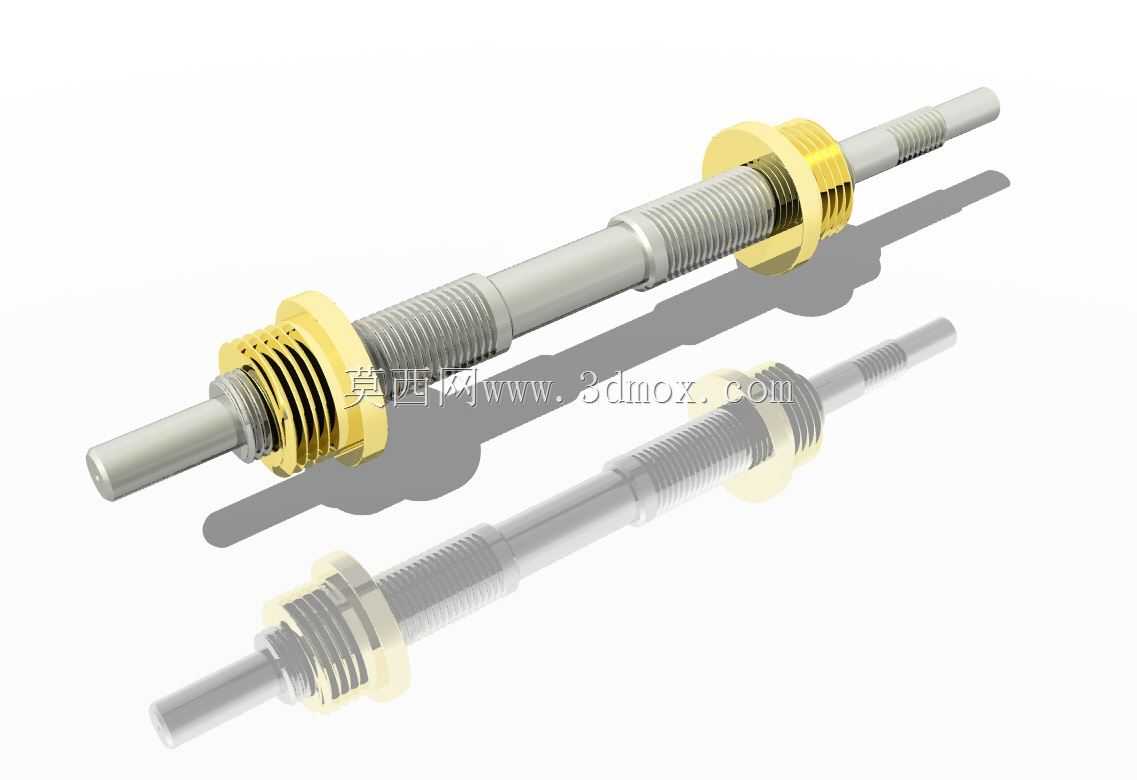

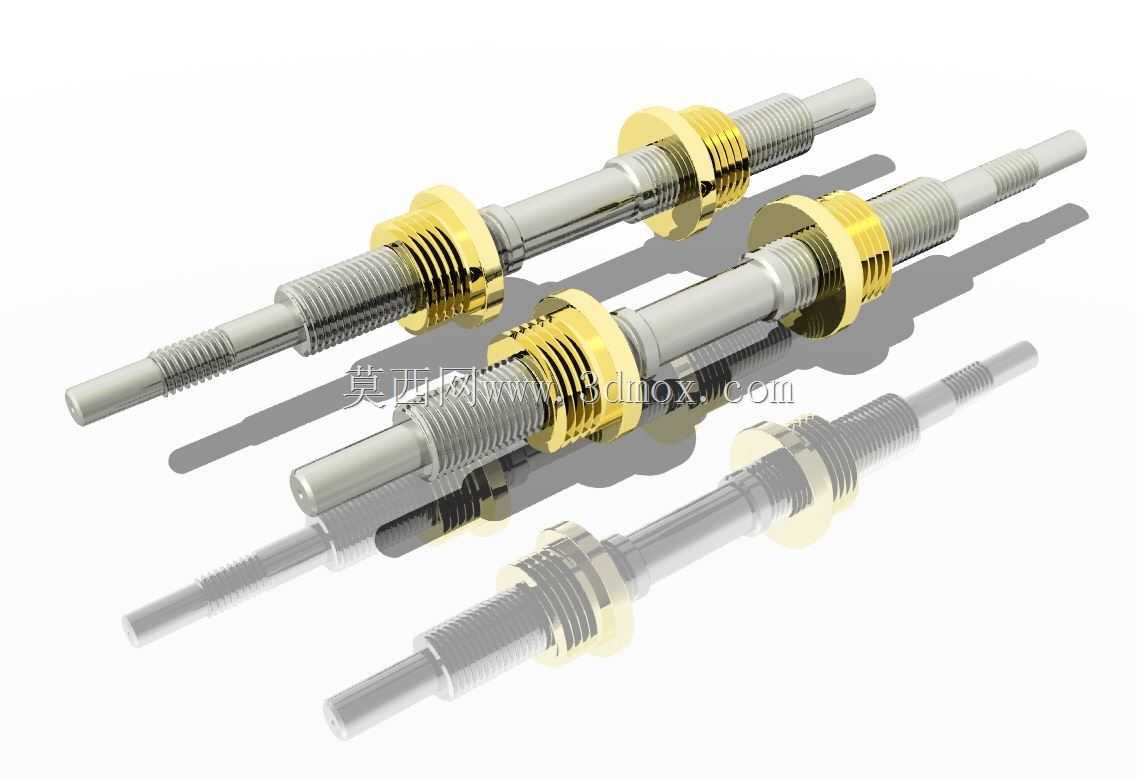

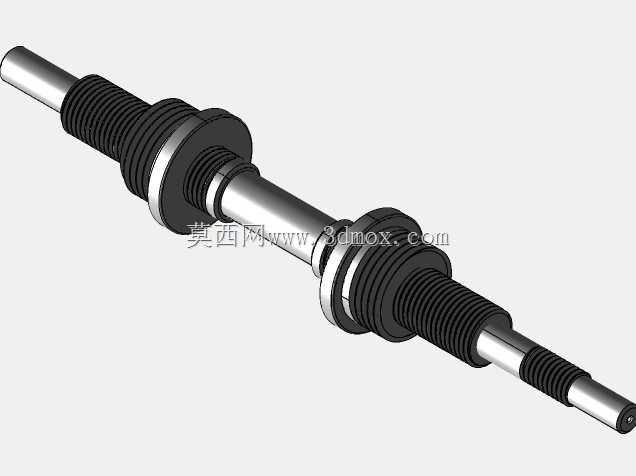

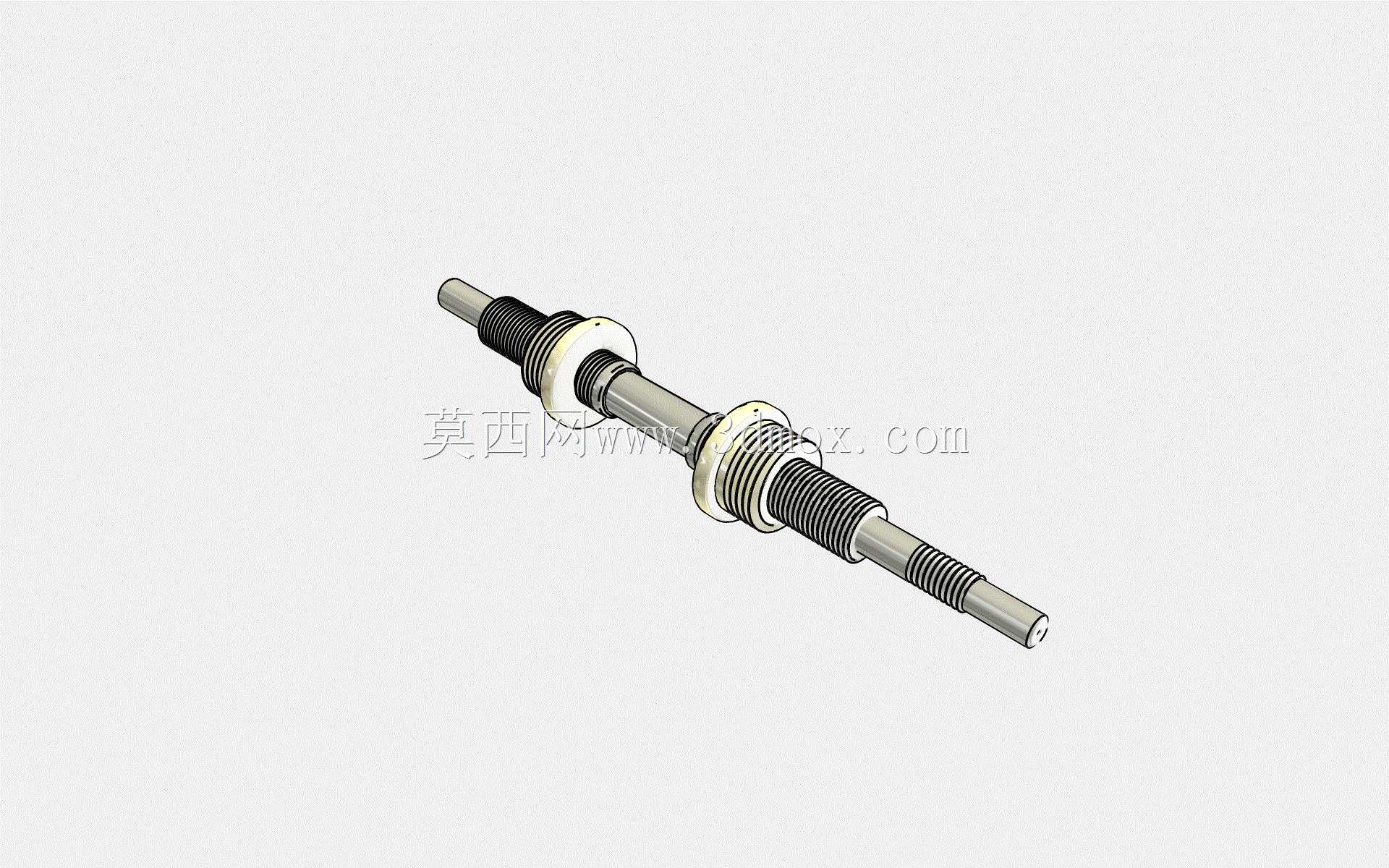

在需要单驱动源实现双向同步进给的设备场景中，这类双导Acme螺杆的应用十分普遍，常见于包装设备的双向张紧机构、小型工装的对称夹紧单元、纺织机械的导纱往复机构，以及部分检测设备的对称调距模组中，相比布置两套独立丝杆驱动的方案，单根双导螺杆仅需配套一个驱动端即可完成双向同步动作，能大幅缩减传动链的零件数量，降低设备整体的装配复杂度与控制成本。从结构设计逻辑来看，这款螺杆采用一体式合金钢基材加工，杆体上加工有两段旋向相反的Acme梯形螺纹，螺纹牙型角为29度，相比普通三角螺纹，梯形螺纹的牙侧受力接触面积更大，传动过程中的抗磨损性能更强，能承受更大的轴向载荷，同时两段螺纹的导程参数保持一致，可保证两个配套螺母在运动过程中位移量完全对称，避免双向动作出现行程差导致的机构卡滞或定位偏差。杆体两端设计有等直径的光轴安装段，用于装配支撑轴承座，安装时需保证两端支撑的同轴度误差控制在0.02mm以内，避免螺杆转动时出现径向跳动引发的传动噪音与螺纹异常磨损；两段反向螺纹的相邻位置预留有退刀槽结构，槽宽满足螺纹加工时的退刀行程要求，同时也可作为两个螺母运动行程的机械硬限位，防止螺母超程脱离螺纹段。杆体上配套的两个铜质螺母采用法兰式结构，法兰端预留有安装螺孔，可直接与被驱动的移动负载连接，铜材质的螺母与合金钢螺杆配合时摩擦系数更低，传动过程中的运行阻力更小，同时具备一定的自润滑特性，可降低日常维护的润滑频次。设计这类螺杆时，需要重点校核螺纹段的长径比，当螺杆有效行程超过300mm时需要额外增加中间支撑结构，避免螺杆高速转动时出现挠曲变形，影响传动精度；同时螺纹的加工精度需要满足7级传动螺纹公差要求，保证双向运动的重复定位精度控制在0.05mm范围内，适配多数中低速往复传动的工况需求。安装过程中需要注意，螺杆的轴向固定需采用一端固定一端游动的支撑方式，补偿杆体在运行过程中因温度变化产生的热伸长量，避免杆体受热膨胀后出现弯曲变形，影响整套传动机构的使用寿命。
