Kitcar钢管赛车底盘车架结构设计

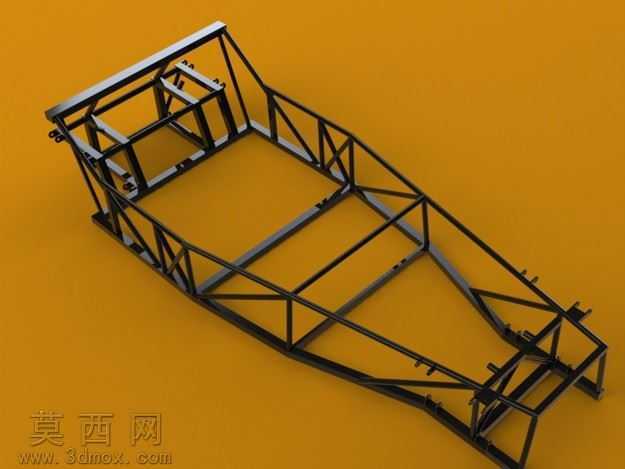

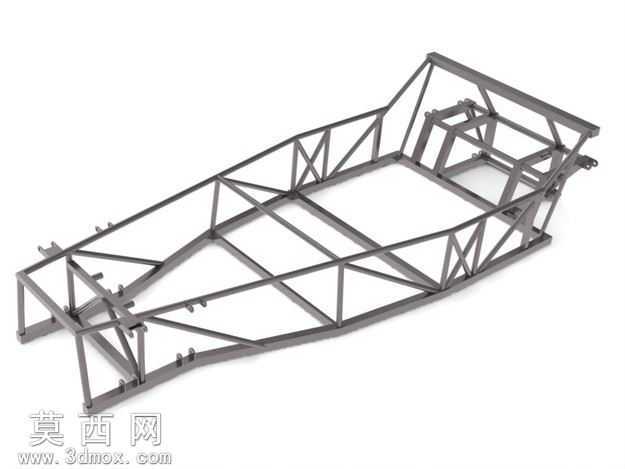

本作品为Kitcar钢管赛车的底盘车架三维建模设计，整体采用空间桁架式钢管结构作为核心承载基体，建模过程中严格遵循赛车底盘的力学承载逻辑，先通过三维草绘搭建整车的轴距、轮距、安装点位基准线，确定前后悬安装位、动力总成固定位、驾驶舱人机边界、车身覆盖件安装点的核心坐标后，逐根绘制钢管的中心路径，匹配对应规格的圆形钢管截面完成实体建模，所有管材的衔接节点均做共面贴合处理，还原真实焊接工艺的对接形态，避免建模中出现管材穿插、错位的非工程化问题。渲染阶段采用哑光黑金属材质模拟真实钢管车架的喷涂防锈漆效果，材质参数调整为低反光度、细微颗粒质感，还原金属管材表面的细微粗糙纹理，背景选用高饱和度暖橙色纯色背景，通过三点布光方案突出车架的空间层次感：主光源从侧上方投射，打出钢管结构的明暗交界线，清晰呈现每一段管材的走向与节点连接关系；辅光源从另一侧补光，弱化暗部死黑区域，保留结构细节；轮廓光从后方勾勒车架边缘，让整体结构从背景中分离，清晰展现桁架结构的镂空通透特性。结构设计上，车架前部设计了逐级溃缩的吸能区桁架结构，通过不同管径、壁厚的管材搭配，在碰撞时实现逐级吸能的效果；中部驾驶舱区域采用高密度三角形桁架布局，形成高刚性的乘员保护笼，满足翻滚防护的刚性要求；后部预留动力总成、传动系统的安装支座，所有安装位均设计了加厚的连接耳片，匹配标准紧固件的安装孔位，保证后续总成装配的精度。设计思路围绕轻量化与高刚性的平衡展开，所有非承载区域的管材均做了路径优化，去除冗余的结构重量，同时通过三角形桁架的力学特性，让每一段管材都参与承载，避免局部应力集中，整体车架既满足赛事改装的强度要求，又实现了极致的轻量化目标，可直接用于Kitcar改装车的底盘制作参考、赛事车架设计的教学演示，也可作为钢管类桁架结构设计的参考案例，建模过程中所有结构均遵循真实赛车底盘的设计规范，无脱离工程实际的夸张造型，所有安装点位的坐标均符合通用Kitcar车型的改装适配标准，具备较高的实际参考价值。
