适配2L本田发动机的双横臂悬架Kitcar车架

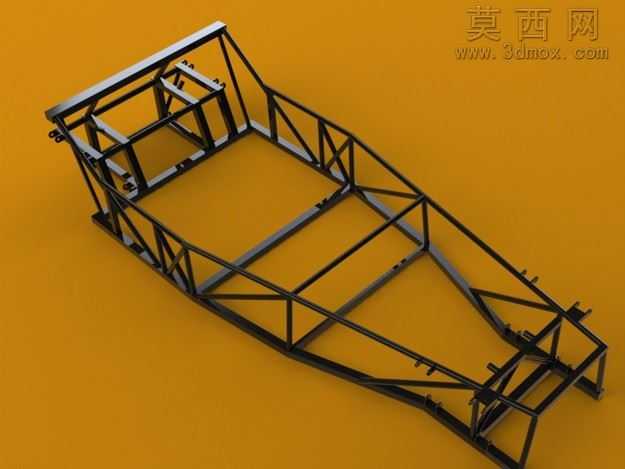

本作品为适配2L排量本田发动机设计的Kitcar管式承载车架，采用三维建模软件完成全参数化结构设计，建模阶段严格遵循管架类赛车底盘的力学传递逻辑，对每一段管材的连接节点、弯折角度、安装点位都做了精准的尺寸约束，确保各安装位的公差控制在合理范围内。建模过程中先以空间线框搭建整体轮廓基准，从车头的悬架安装区域开始，依次布局前防撞结构、动力舱承载位、驾驶舱环绕框架、后副车架连接段，每一段管材的路径都经过反复调整，既保证结构受力路径连续顺畅，也兼顾了后期组装时的焊接操作空间。渲染阶段采用哑光黑金属材质模拟真实的冷轧钢管表面质感，搭配暖橙色纯色背景突出车架的空间结构层次，通过三点布光方案强化管材之间的搭接关系与空间透视效果，让管架的交错结构清晰可辨，没有出现结构遮挡导致的视觉混乱。结构设计上采用双横臂悬架的四周布局形式，车头区域预留了双横臂上、下控制臂的安装支座点位，支座位置经过硬点校核，匹配对应悬架的运动行程参数，避免转向与跳动过程中出现运动干涉；动力舱区域根据2L本田发动机的安装孔位、油底壳轮廓、进排气走向预留了充足的容纳空间，设计了对应的发动机悬置安装位，确保动力总成可以稳定固定在车架上；驾驶舱区域按照单人驾驶的Kitcar车型需求，预留了座椅安装位、踏板安装位、方向盘固定位的安装接口，框架的环绕结构同时兼顾了防滚保护的性能要求；车尾区域预留了传动系统、后悬架、散热系统的安装点位，整体框架采用三角形桁架结构，在控制整体重量的前提下大幅提升结构抗扭刚度，避免行驶过程中车架出现形变影响操控表现。设计思路围绕轻量化与高刚性的平衡展开，所有管材的规格选择都经过受力预估，在主要承力路径上采用壁厚更厚的管材，非主要承力的辅助支撑段采用相对轻薄的管材，在满足赛道行驶强度要求的前提下尽可能降低车架自重，同时所有连接节点都设计为相贯线贴合的焊接结构，避免出现应力集中的薄弱点，后期组装时可以直接按照模型的管材下料、弯折后完成焊接组装，大幅降低自制Kitcar车型的底盘制作门槛。
