工业立式承压储气罐体结构设计

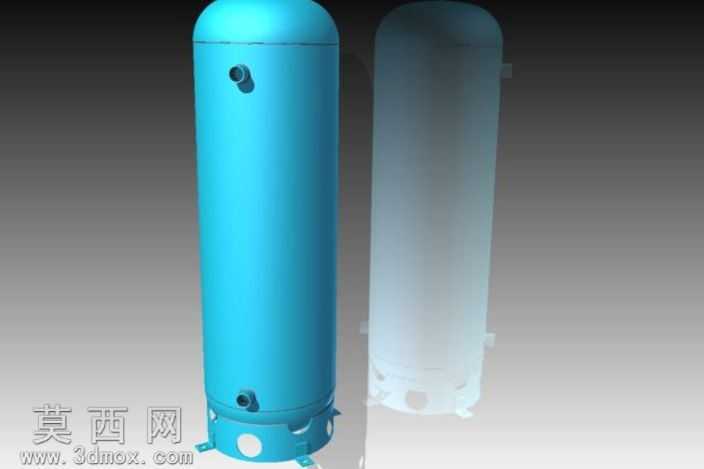

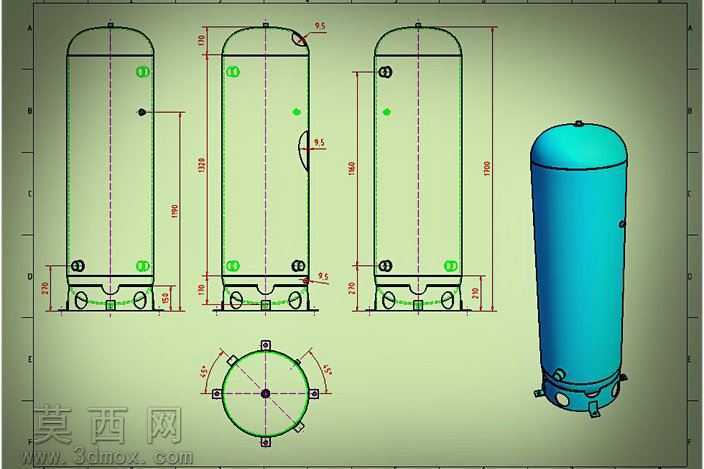

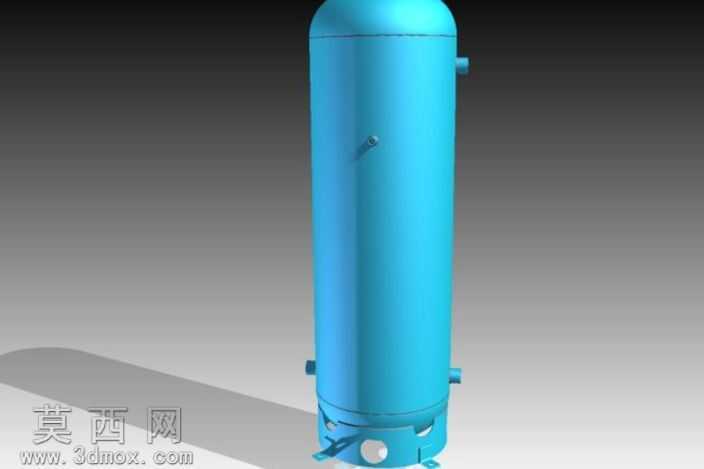

本作品为工业立式承压储气罐体的三维参数化建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于压力容器设计规范确定罐体的公称直径、筒体高度、封头曲率等核心参数，通过草图绘制、回转特征生成上下标准椭圆形封头，再通过拉伸、抽壳特征构建等壁厚筒体结构，严格匹配承压容器的壁厚设计要求。建模过程中对罐体的附属结构做了精细化还原：筒体上下位置分别开设径向接管接口，接口处添加补强圈结构以保障开孔处的结构强度，底部设计带安装孔的裙式支座，支座上开设排污口、检查孔等功能性结构，所有安装孔位、接管尺寸均参照行业通用标准设定，可直接对接工程化应用场景。材质与渲染阶段，为筒体主体赋予亮蓝色工业防腐漆材质，调整材质的粗糙度、反光度参数还原工业金属漆面的哑光质感，封头与筒体衔接处添加细微的焊接棱线细节增强真实感，接管部位赋予深灰色金属材质区分功能部件，裙座部分做了轻微的旧化质感处理，模拟工业设备实际使用的视觉效果；渲染时采用三点布光方案，主光源从侧上方打亮罐体主体轮廓，辅光源补全暗部细节避免结构死黑，添加环境反射贴图让漆面呈现自然的环境反光，最终渲染图清晰呈现罐体的整体比例与结构细节。结构设计上充分考虑立式储罐的受力特性，裙座与筒体的连接部位做了圆弧过渡处理降低应力集中风险，上下接管的位置排布兼顾管路连接的操作便利性与罐体受力均匀性，底部支座的安装孔位采用圆周均布设计保障安装稳定性，整体模型结构完整无破面，所有特征参数可编辑调整，能够适配不同容积、不同压力等级的立式储罐快速改型设计需求，可用于工业设备布局演示、压力容器结构教学、产品方案展示等多个场景。
