空气水双介质直接驱动涡轮三轮运输装置

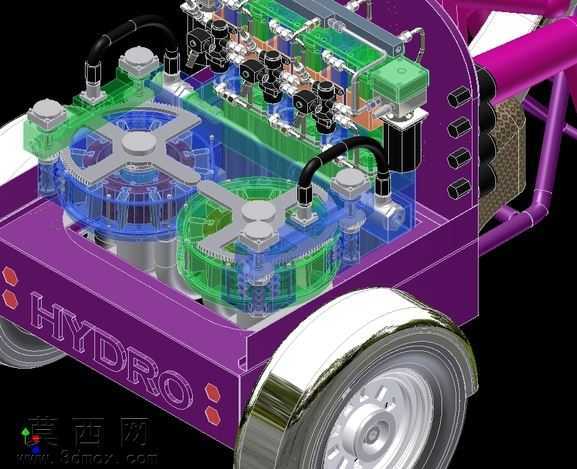

本作品为采用空气与水作为工作介质的直接驱动涡轮三轮运输装置三维模型，整体建模过程依托三维设计软件完成全参数化搭建，严格遵循流体动力运输设备的结构逻辑进行布局设计。建模阶段首先完成主体承载车架的轮廓构建，采用紫色硬质金属材质设定，车架侧面压印HYDRO标识强化流体动力属性，车架结构预留了涡轮组件、管路系统、行走轮组的全部安装位，保证各部件装配无干涉。核心动力部分为两组对称布置的涡轮驱动单元，涡轮外壳采用半透明绿色与蓝色工程塑料材质渲染，可直观展示内部星型轮齿、传动辐盘的精密结构，涡轮端盖采用银灰色金属材质，还原密封压盖的紧固结构细节，涡轮进出气水接口处设计了快接式管路接头，搭配黑色柔性耐压管路完成多组涡轮单元的通路连接，管路走向沿车架内侧排布，兼顾布局紧凑性与后期维护便利性。控制单元布置于涡轮组件上方，采用多组黑色控制阀块与绿色电控模块组合搭建，阀块表面的调节旋钮、接线端口均做了精细化建模，还原流体动力系统的控制逻辑。行走轮组采用单前轮、双后轮的三轮布局，后轮为大直径橡胶轮胎搭配镀铬金属轮毂，轮毂表面的螺栓固定位、轮辐造型均做了写实渲染，轮胎表面还原橡胶材质的哑光质感与胎纹细节，前轮为小直径转向轮，隐藏于车架前部下方。整体渲染阶段采用分层材质赋值，金属部件区分镀铬亮面、哑光铸铝、黑色氧化处理等不同质感，透明部件调整折射率与透光率，还原工程塑料壳体的半透视觉效果，管路部件添加柔性材质的轻微形变细节，提升模型真实感。设计思路上摒弃了传统机械传动的减速结构，采用流体直接驱动涡轮的动力传递路径，压缩空气与压力水作为共同工作介质输入涡轮腔体，直接推动涡轮轮齿旋转输出动力，省去了中间传动环节的能量损耗，三轮布局兼顾狭小空间的转向灵活性与运输承载稳定性，整体结构紧凑，适配短距离小型物料的水电作业场景运输需求，模型完整还原了从动力输入、控制调节到动力输出、行走承载的全系统结构，可用于流体动力运输设备的结构展示、原理教学与方案验证参考。
