带锁紧结构外球面滚珠轴承三维结构

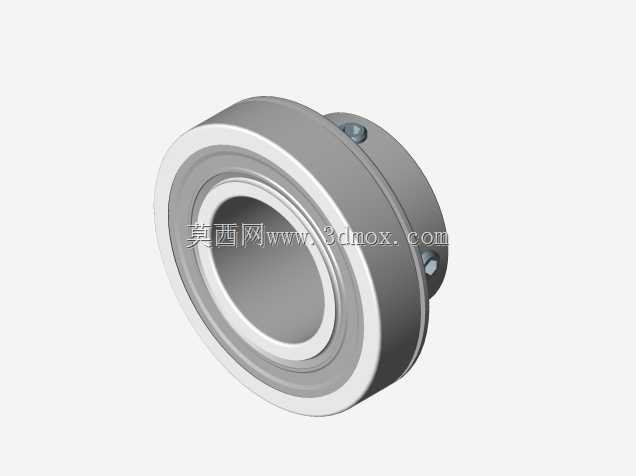

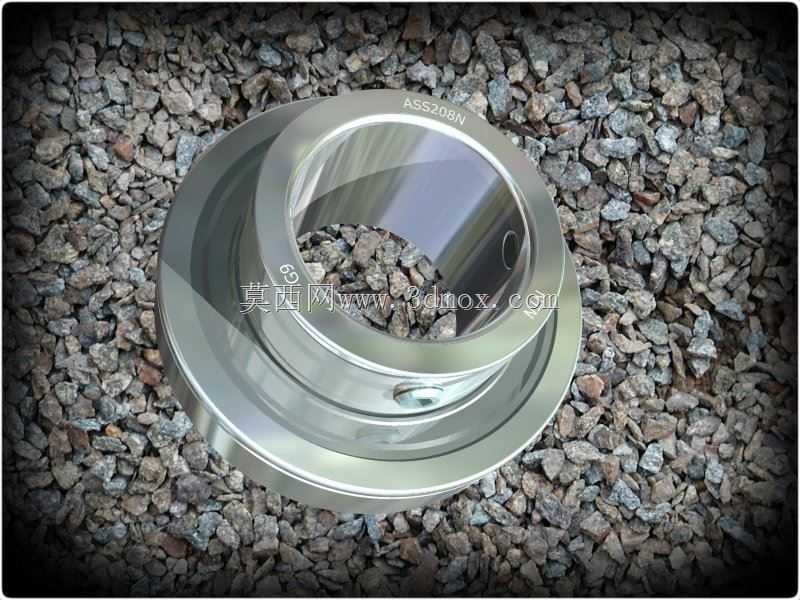

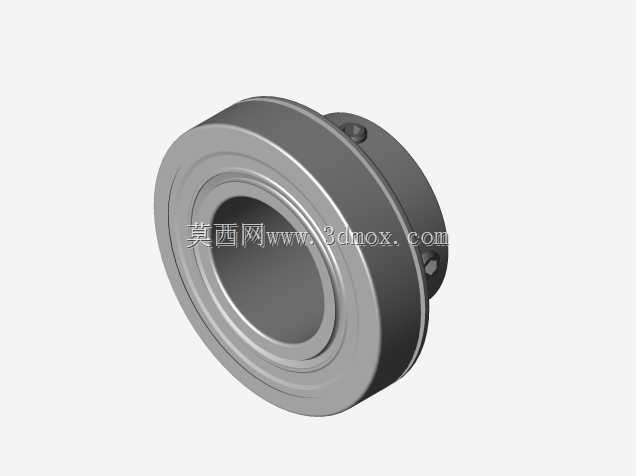

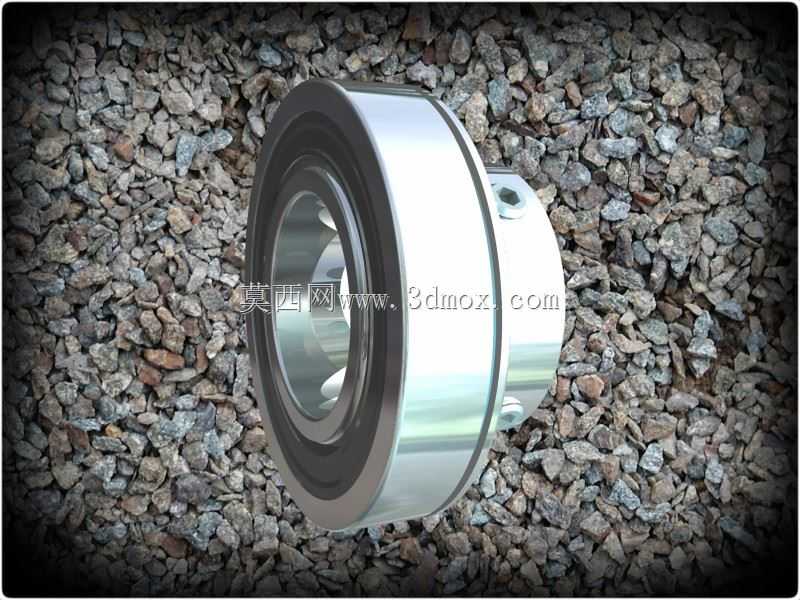

日常做设备改造和非标设计时，这类带锁紧结构的外球面滚珠轴承，是中小功率传动系统里出镜率极高的部件，不像深沟球轴承需要严格的同轴度安装基准，它对安装座的加工公差容忍度更高，很适合农机输送线、小型机床辅机、食品加工输送设备这类安装基准精度有限的场景。从结构上看，这个轴承自带的顶丝锁紧结构，能直接把内圈和穿装的传动轴锁死，不需要额外加工轴肩、配做锁紧螺母，安装的时候只要把轴穿入内圈，拧紧侧面的紧定螺钉就能完成轴向固定，现场装配的效率比常规分离式轴承高不少，后期维护拆换也不用拉马等专用工具，松开顶丝就能直接把轴承从轴上退下来。设计这个模型的时候，特意还原了轴承外圈的球面轮廓，这个结构是外球面轴承的核心，装入对应带凹球面的轴承座后，能自动补偿轴受力弯曲带来的角度偏差，哪怕传动轴在负载下出现小幅挠曲，轴承也能自动调心，不会出现钢球卡滞、内圈偏磨的问题，这点在长距离输送辊道的应用里优势特别明显，长轴跨距大，运行中难免有挠度，普通刚性轴承很容易因为偏载提前失效，这类调心结构能把轴承的实际使用寿命提升三成以上。模型里还原的密封结构也贴合实际使用需求，两端的接触式密封圈能挡住输送场景里的粉尘、切削碎屑或者喷淋的水汽，避免润滑脂被污染流失，不用频繁拆开补充润滑。从安装边界来看，这个轴承的外圈外径、内圈孔径、整体宽度还有紧定螺钉的位置都严格按照常用规格做了还原，做装配设计的时候可以直接调用，不用反复核对安装干涉，比如内圈突出端的长度刚好匹配常用的冲压轴承座安装深度，锁紧螺钉的位置预留了扳手操作空间，不会出现装配时扳手伸不进去没法拧紧的问题。实际选型的时候，这类轴承主要承受径向载荷，也能承受一定程度的双向轴向载荷，适合转速不超过每分钟三千转的中低速传动场景，要是用在有冲击载荷的工况下，还可以配合带偏心套的锁紧版本，不过这个顶丝锁紧的版本已经能覆盖大部分普通传动的需求，成本也更低，是很多通用设备里的标准配套部件。建模的时候特意把钢球的滚道曲率、保持架的间隙都做了还原，不是单纯的外观模型，做运动仿真的时候可以直接设置旋转副，模拟轴承的转动状态，检查周边部件和轴承外圈、锁紧螺钉的间隙，避免设计阶段出现安装干涉的问题。
