螺旋轨道式振动自动送料结构

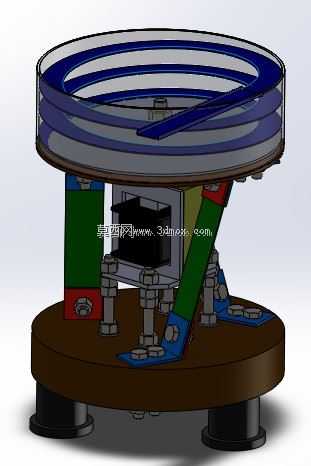

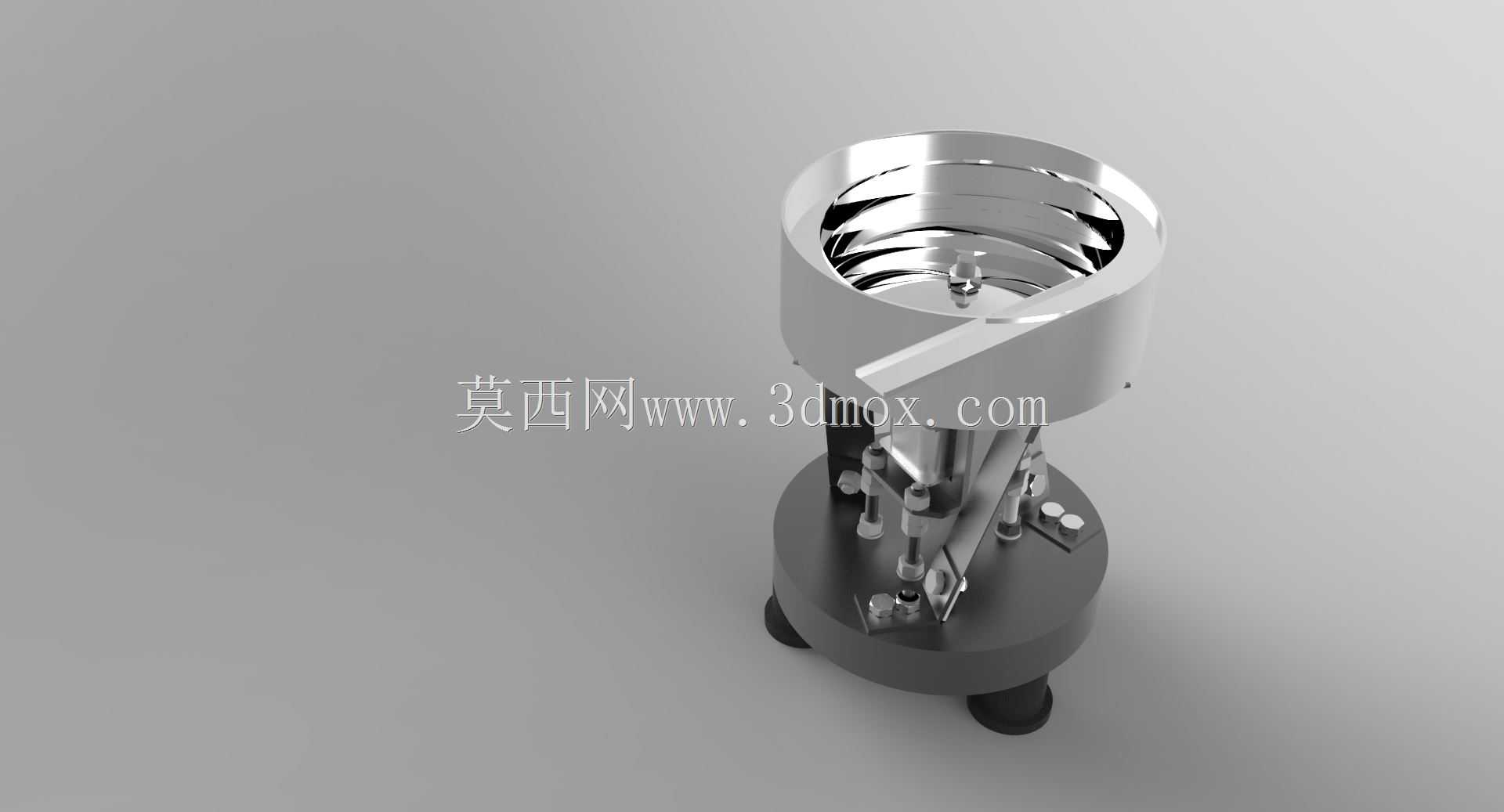

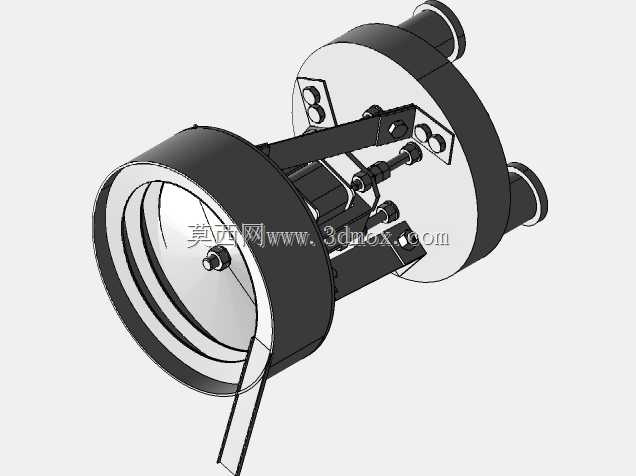

在小零件自动化装配、分拣产线里，这类螺旋轨道振动送料结构是衔接散料仓与下游工位的核心执行单元，常见于电子元器件、五金小冲压件、塑胶卡扣等尺寸偏小、形态规则零件的定向排序上料场景，能替代人工完成零散工件的姿态整理与连续送料，大幅降低重复上料的人力投入，同时保证送料节拍与下游装配、检测工位的匹配度。从结构设计逻辑来看，整体分为上部螺旋料斗、中部振动驱动总成、下部减震安装底座三个核心区段，上部料斗内壁加工出连续抬升的螺旋输送轨道，轨道末端衔接定向排序结构，可根据待输送工件的外形特征设置挡边、缺口、气吹点位，将姿态不符合要求的工件重新抖落回料斗底部，只有姿态匹配要求的工件能沿轨道持续输送至出料口。中部的振动驱动采用多组倾斜布置的板弹簧配合电磁激振单元，板弹簧的倾斜角度经过匹配计算，能将电磁吸合产生的高频微幅振动转化为料斗周向与轴向叠加的复合振动，让料斗内的工件沿螺旋轨道逐步抬升，振动参数可根据工件的重量、表面摩擦系数调整激振频率与振幅，避免工件卡滞或跳料。下部底座设置三个均布的减震脚垫，采用阻尼橡胶材质，一方面隔绝高频振动向安装台面的传递，避免振动影响周边其他精密设备的运行，另一方面保证整机放置的水平度，防止料斗偏斜导致送料轨迹偏移。设计这类结构时，首先要根据待输送工件的最大外形尺寸确定料斗的直径与螺旋轨道的宽度，轨道宽度一般取工件最大轮廓尺寸的1.2-1.5倍，螺旋升角控制在1.5°-2.5°区间，升角过大会导致工件无法沿轨道爬升，升角过小则会占用过多料斗高度空间，抬升效率偏低。安装边界方面，底座的三个安装脚形成的支撑圆直径要大于料斗直径的0.7倍，保证整机振动时的稳定性，出料口的高度要匹配下游直振送料轨道或者工位接料口的高度，预留10-15mm的调整间隙，方便现场安装时对接调试。料斗内壁与轨道的表面粗糙度要控制在合理范围，表面过于粗糙会增大工件输送的摩擦阻力，容易出现卡料，表面过于光滑则会导致工件在振动时打滑，无法正常沿轨道爬升，针对带油污的金属工件，还可在轨道表面做防滑纹理处理，提升送料的稳定性。
