紧凑型360度扫描激光雷达结构设计

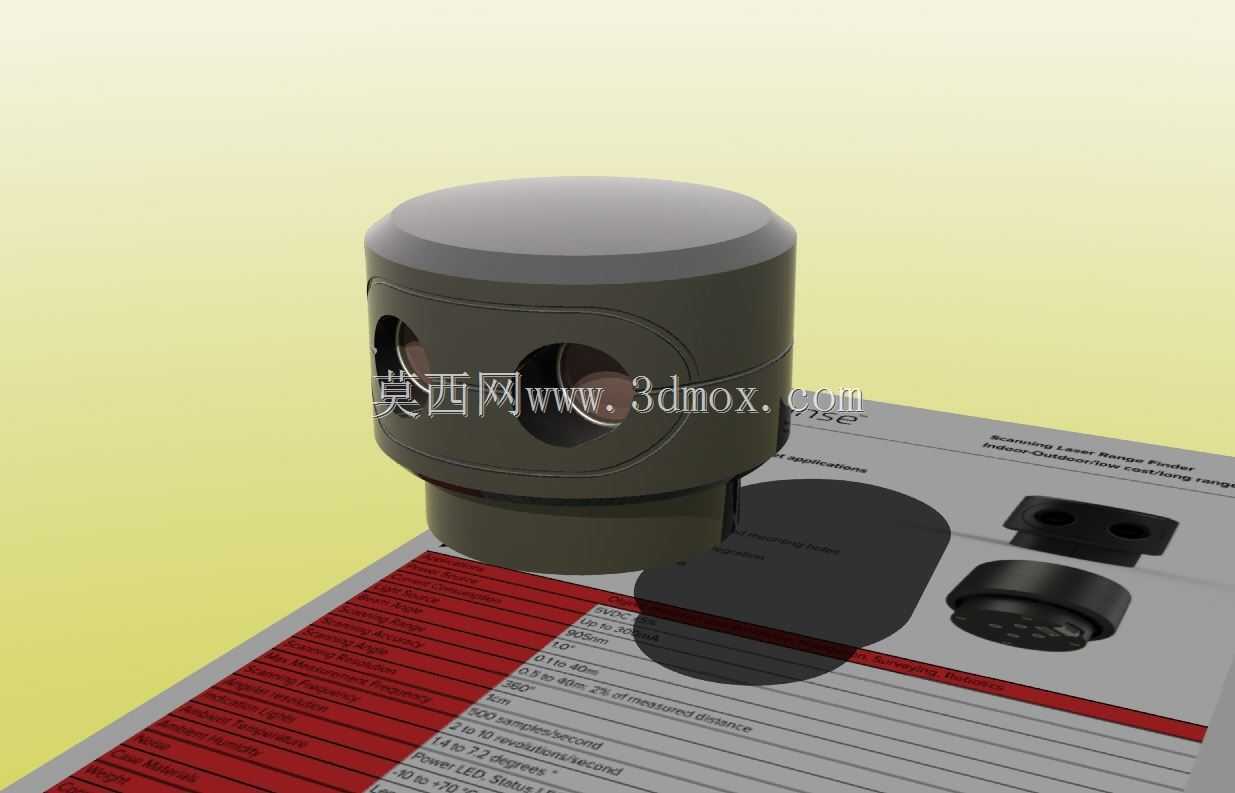

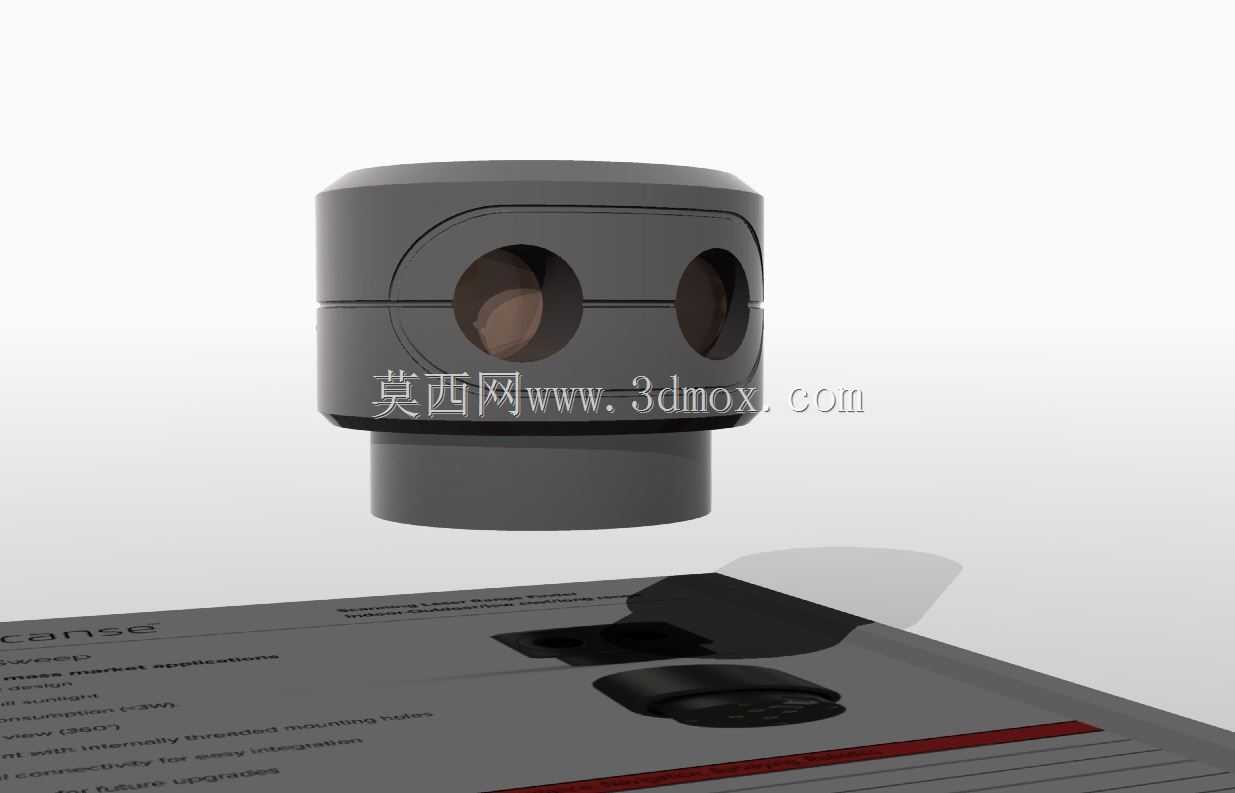

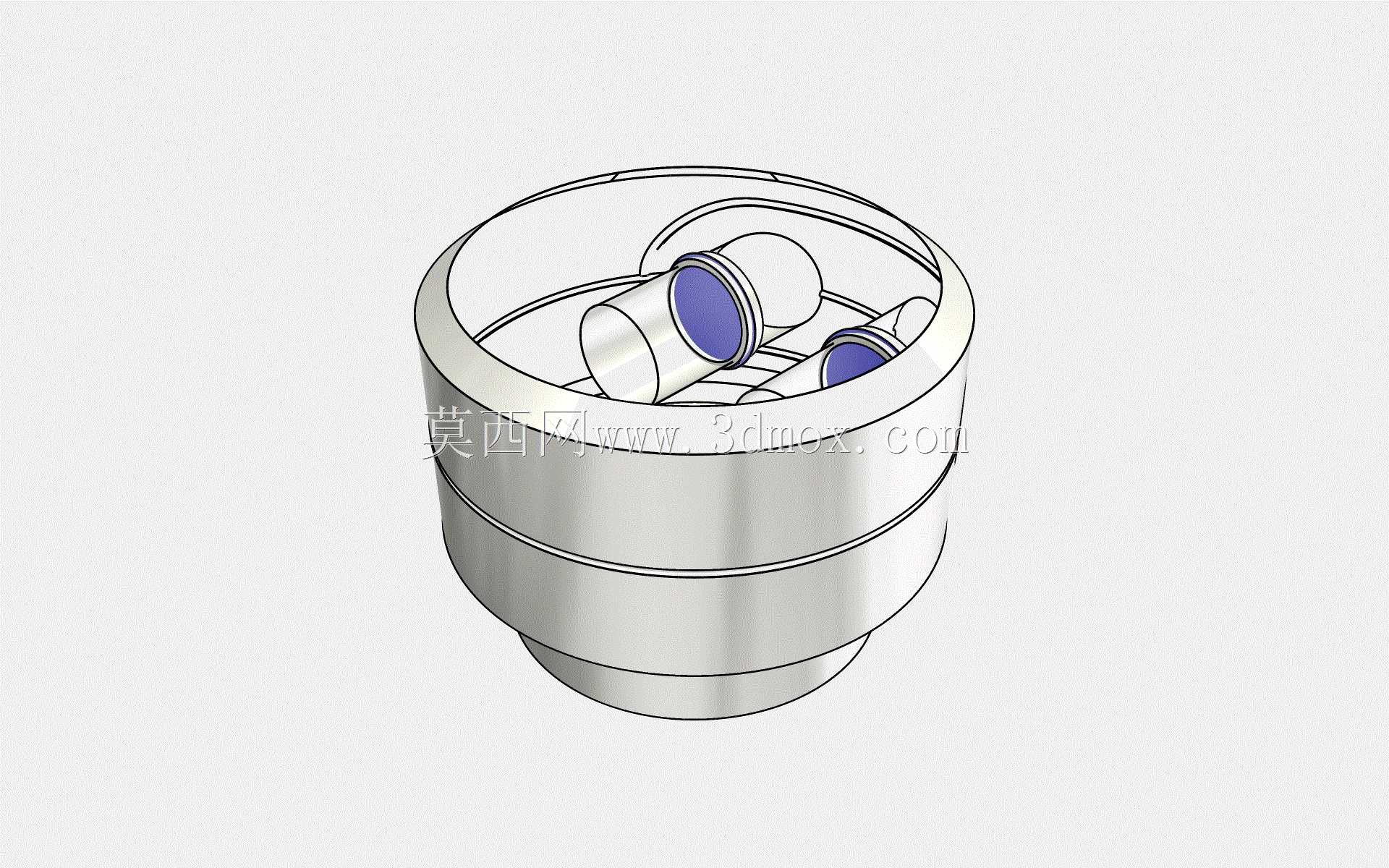

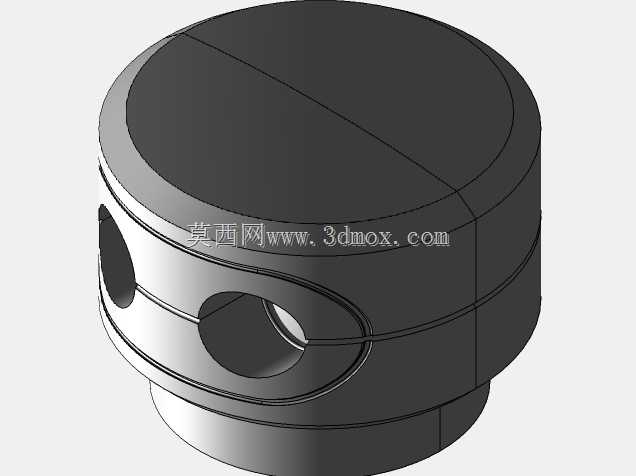

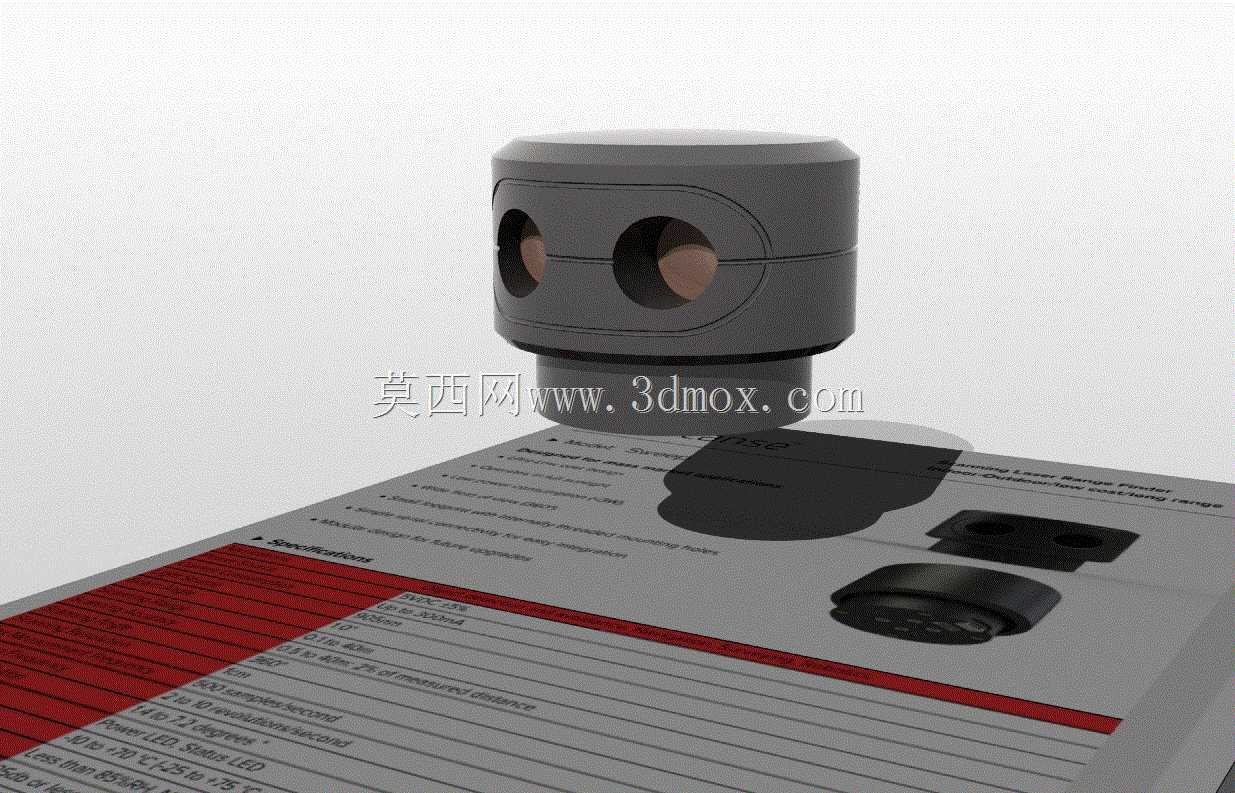

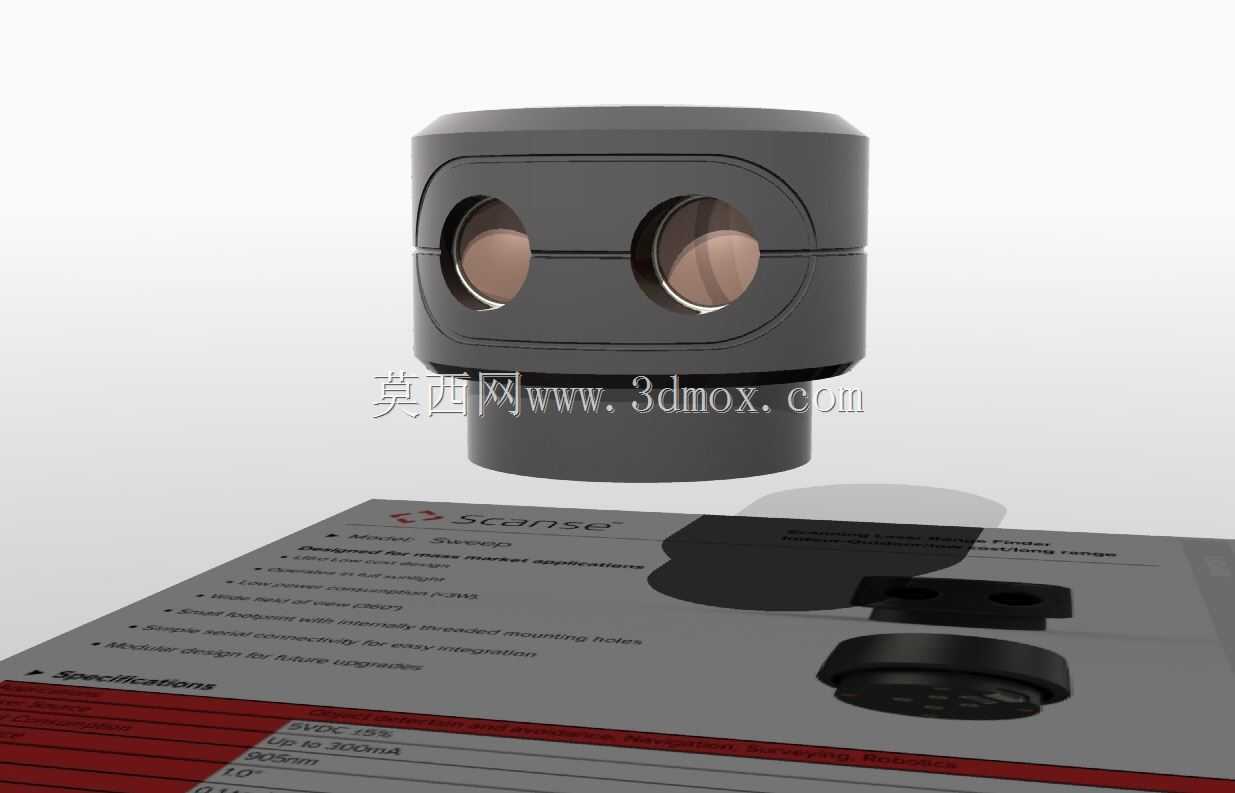

这款扫描激光雷达的结构设计，核心围绕小体积平台的全向感知需求展开，整体采用上下分层的柱式布局，上部为光学扫描腔体，下部为安装固定基座，整体径向尺寸控制在极小范围内，可适配各类空间受限的安装场景。从实际应用场景来看，这类扫描激光雷达可搭载在小型移动巡检机器人上，完成厂区室内通道的障碍物检测与路径轮廓扫描，也可集成在小型无人配送设备上，实现低速行进过程中的周边环境距离感知，还能固定在仓储区域的高位点位，完成固定区域的人员闯入、物料移位的动态监测，替代传统多点位布设的红外对射装置，减少布线与点位校准的工作量。设备的核心功能是实现水平方向360度的连续扫描测距，上部的双光学窗口设计，分别对应激光发射与接收光路，窗口采用内嵌式安装结构，外部预留的环形凸台可在轻微磕碰时保护光学镜片不受直接剐蹭，腔体外壳做了等壁厚设计，既保证结构强度，也能控制整体重量，降低搭载平台的负载压力。从设计思路上看，这款产品没有采用复杂的多线扫描结构，而是聚焦低成本普及型的感知需求，将旋转扫描组件集成在封闭的上部腔体内，下部基座预留了标准的安装孔位，安装边界清晰，基座底部的平面可直接贴合安装面，不需要额外设计转接法兰，适配常见的铝型材安装平台、设备壳体顶面等常规安装基面。在结构细节处理上，上下腔体的衔接处做了止口定位设计，既可以保证装配时的同轴度，避免旋转组件运行时出现偏心抖动，也能阻挡日常使用中的粉尘从拼接缝隙进入腔体内部，光学窗口的镜片与壳体之间采用密封胶圈压合，满足普通室内场景的防尘要求。旋转扫描组件的传动部分做了隐藏式设计，外部看不到裸露的传动结构，避免运行过程中异物卡入转动间隙，设备的出线位置从基座侧面预留，走线方向可根据安装场景调整，不会占用底部安装空间，也不会因为设备旋转拉扯线缆。实际选型参考时，这类结构的激光雷达不需要额外设计复杂的防护外罩，自身的壳体结构已经满足常规室内场景的使用强度，安装时只需要保证基座安装面的平面度，避免固定时出现应力变形导致上部腔体倾斜，影响扫描平面的水平度，就能保证测距数据的准确性。
