壁挂式环境监测空中巡逻传感终端

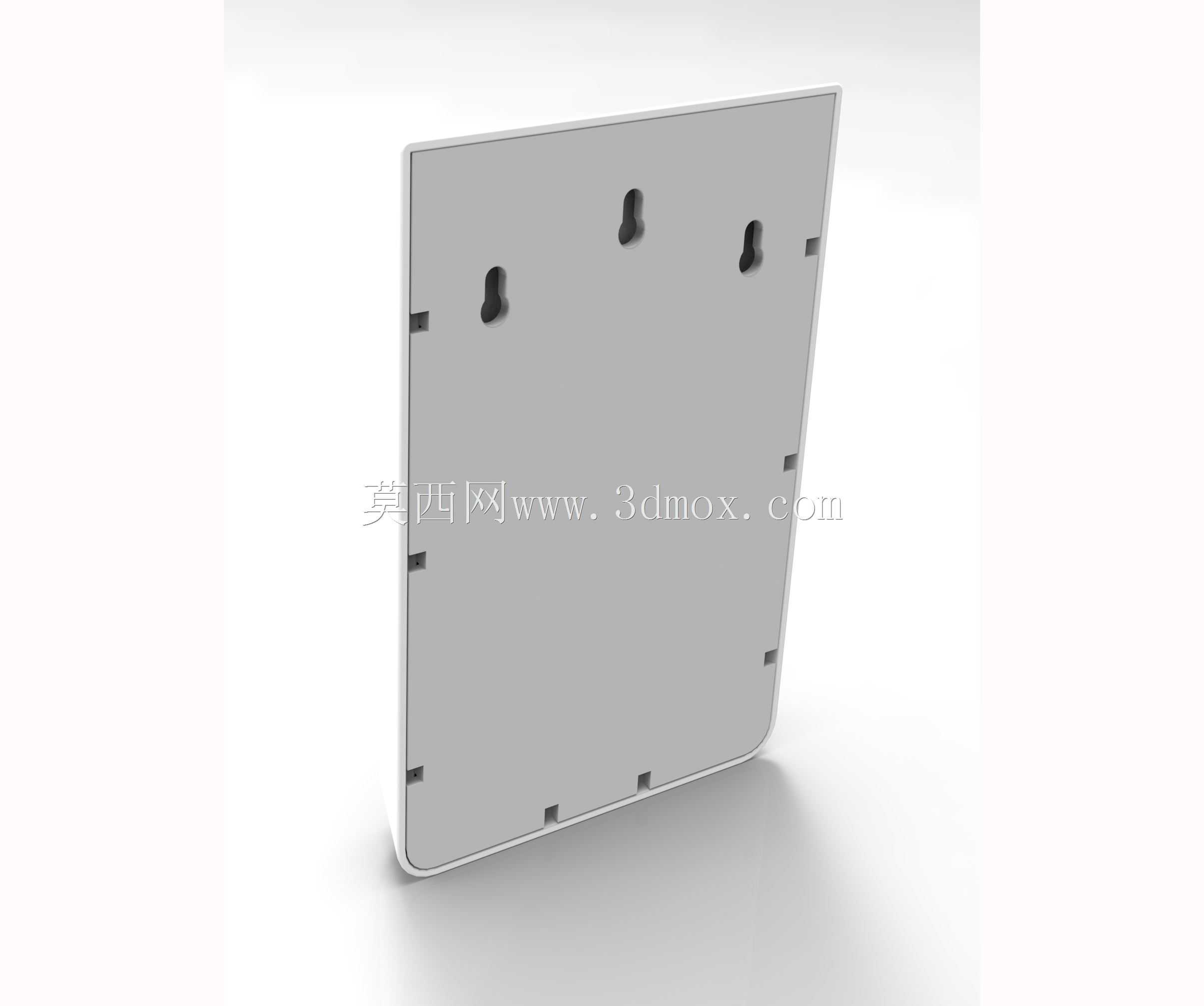

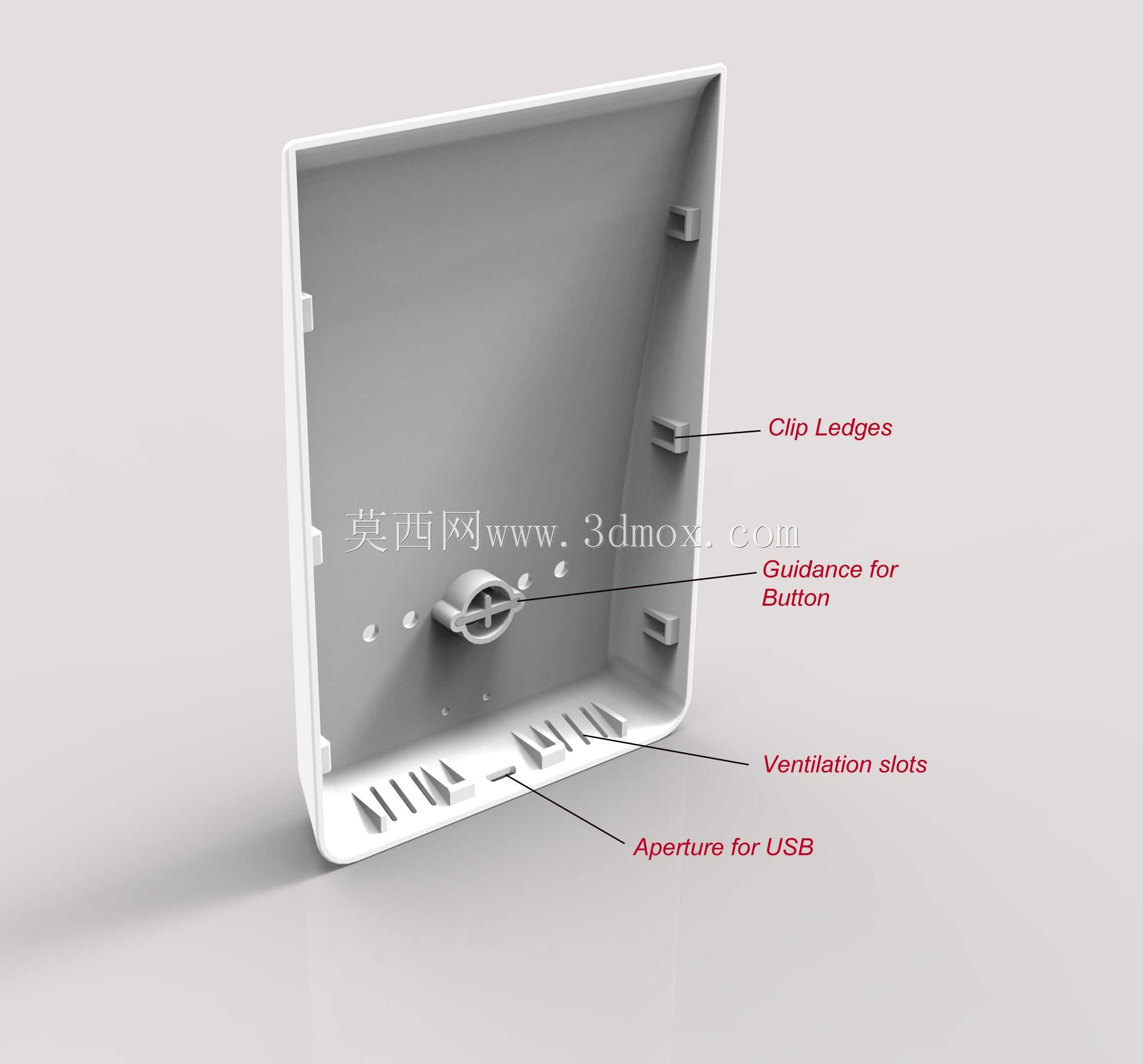

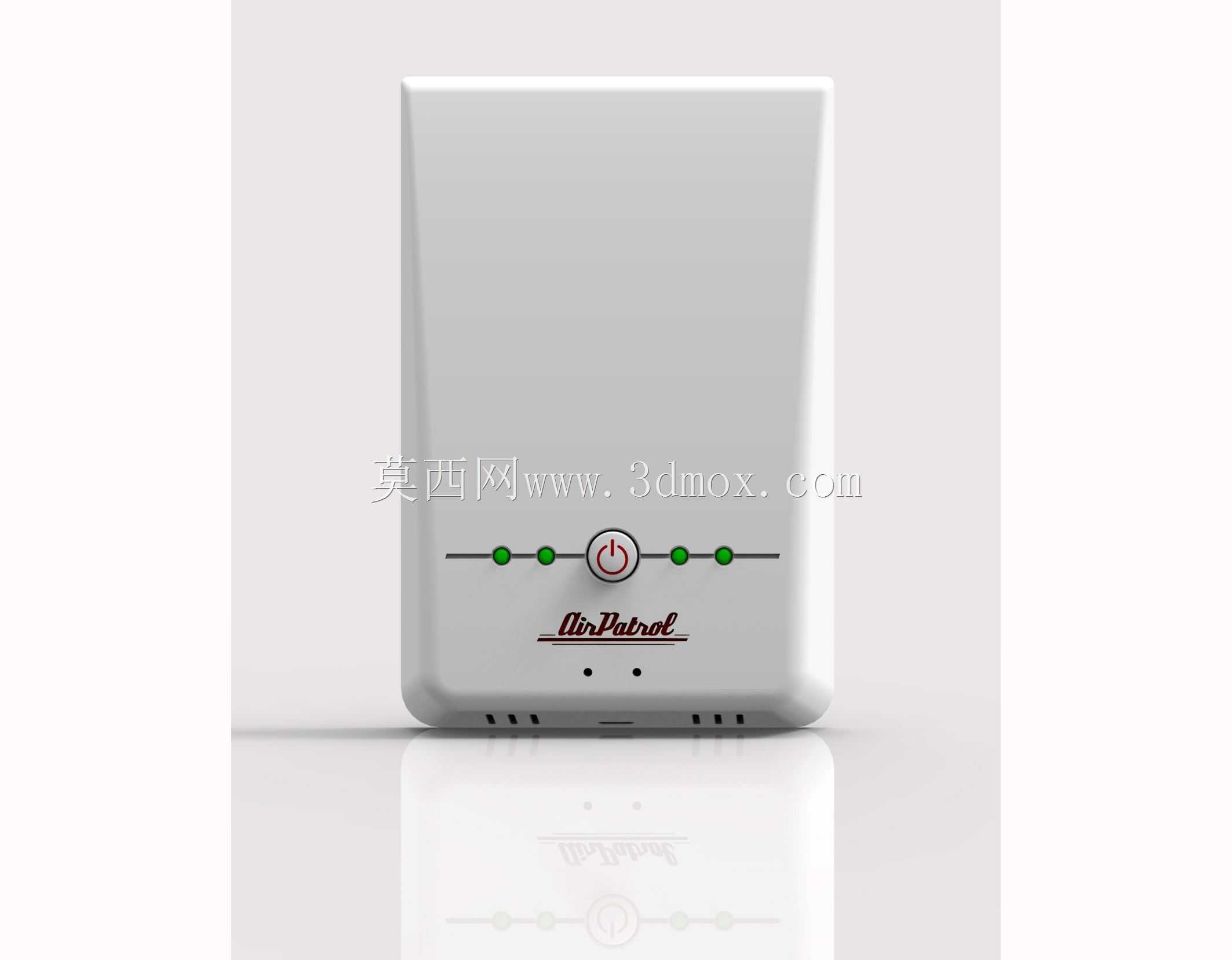

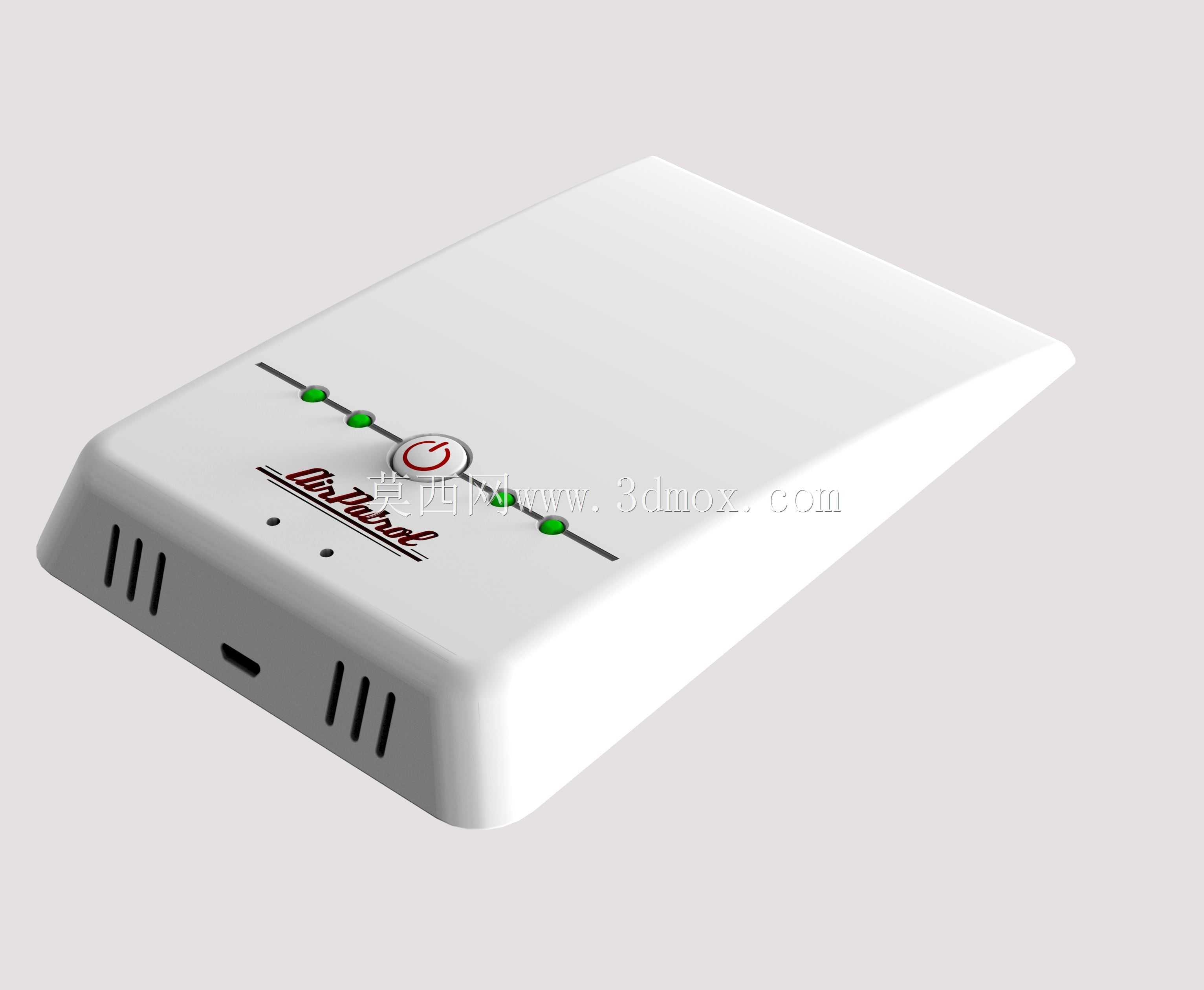

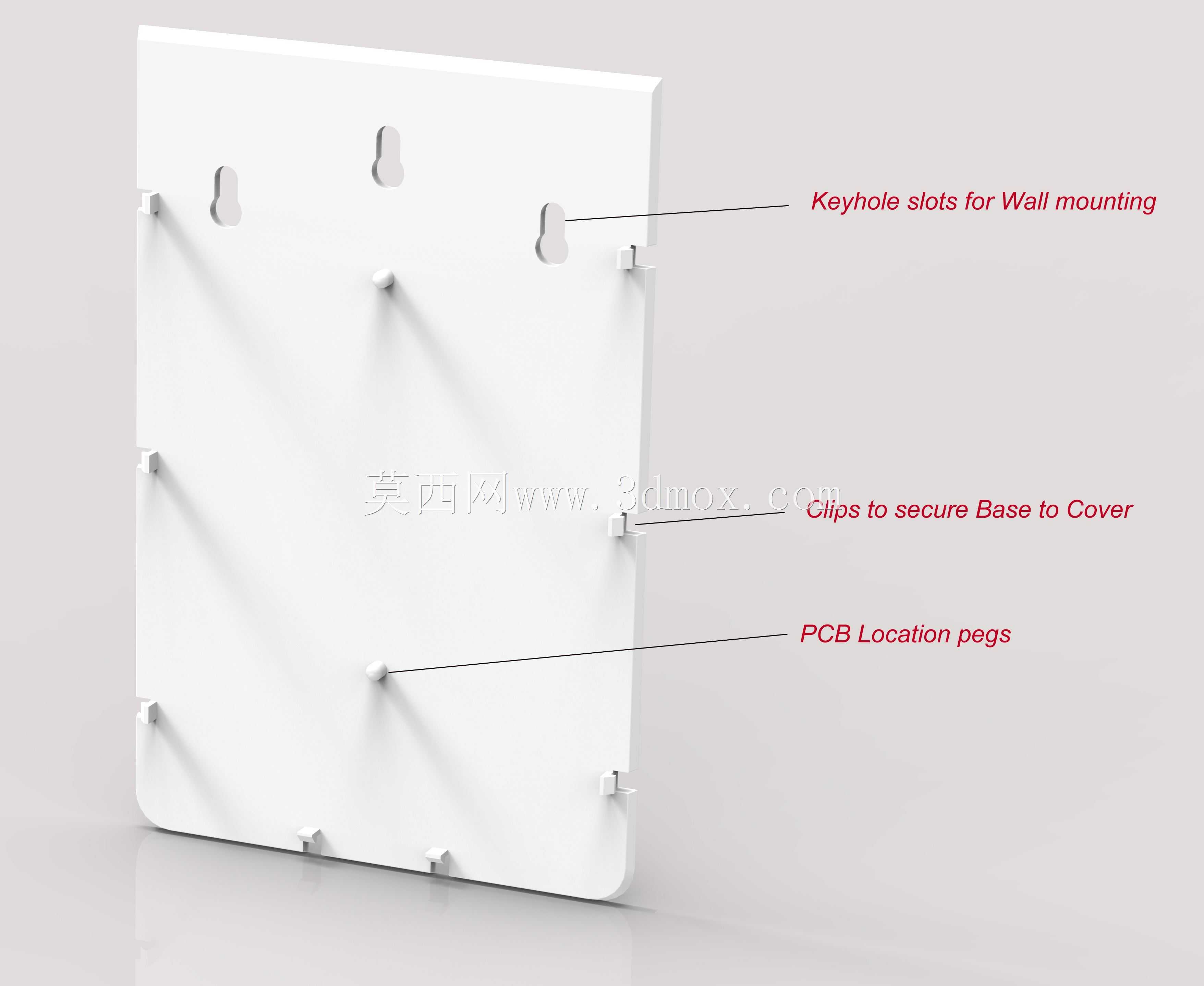

这款壁挂式环境监测终端的设计，最初是针对室内小范围空气参数连续采集场景做的结构方案，常见于机房、仓储隔间、小型办公区这类需要定点监测温湿度、通风状态的点位，不需要复杂的布线施工，靠底面的插装结构就能快速固定在墙面86型底盒上，后期维护拆卸也不需要额外工具。从结构布局来看，正面做了微弧收边的一体化壳体，没有外露的拼接缝隙，能减少日常积灰，也避免清洁时液体渗入内部电路。正面操作区把电源按键放在视觉中心位置，两侧对称排布四颗LED状态指示灯，不同灯色对应设备运行、数据传输、参数超限等不同状态，运维人员站在地面就能快速判断设备工作状态，不需要凑近查看屏幕。正面预留的两个独立按键，分别对应参数校准、配对组网功能，按键做了微凸的触感设计，戴薄劳保手套也能准确按压，不会出现误触。壳体下部开了隐蔽的进风槽，空气能自然流经内部的温湿度、风速传感元件，不会因为壳体封闭导致检测数据滞后，槽口做了向内的倾斜挡边，能阻挡大颗粒灰尘直接落到传感元件表面，延长校准周期。接口部分全部集中在底面，除了供电用的USB接口，还预留了扩展插针，后续可以外接其他气体检测模块，不需要重新开模更换壳体。设计阶段特意控制了壳体的突出厚度，安装完成后墙面突出尺寸不超过35mm，不会影响通道通行，也不容易被过往的搬运物件磕碰。壳体侧面做了微小的脱模斜度，量产时采用注塑工艺就能顺利脱模，不需要额外做侧抽芯结构，能有效控制单件的制造成本。内部的PCB安装柱做了统一高度，主板、传感板、电源板三层堆叠固定，装配时只需要拧四颗螺丝就能完成整机组装，生产工位的操作效率很高。壳体的边角全部做了R3以上的圆角处理，没有尖锐的棱角，安装和维护过程中不会划伤操作人员，也符合民用电子设备的安全规范。
