泰尔史密斯颚式破碎设备结构设计

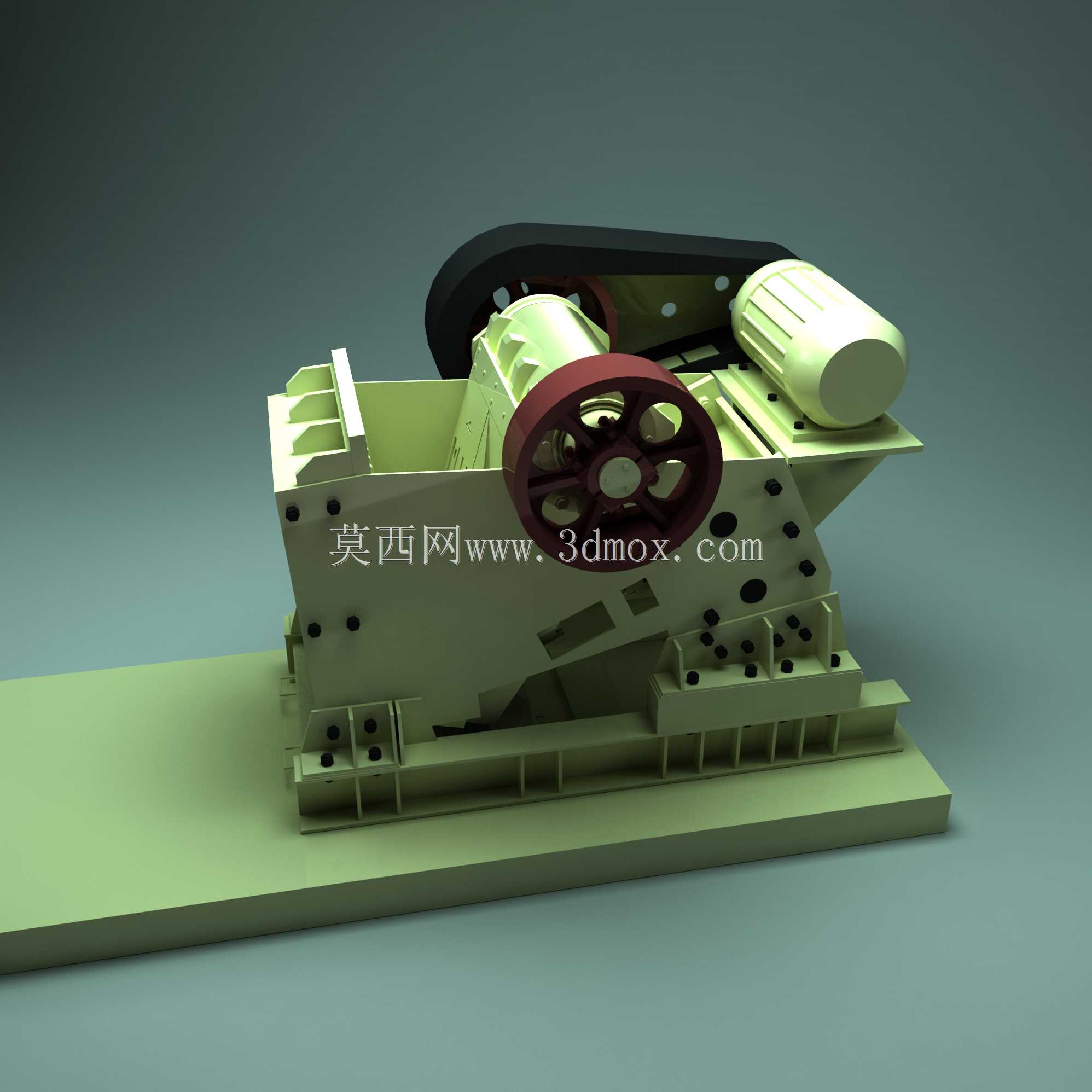

在矿山开采、砂石骨料生产、建筑固废资源化处理、矿石初选作业线中，粗碎环节的设备选型直接决定整条产线的处理效率与后续工序的进料粒度适配性，颚式破碎机凭借结构可靠、维护便捷、对高硬度物料适应性强的特点，长期作为粗碎段的核心设备被广泛应用。这套泰尔史密斯颚式破碎设备的三维结构设计，完全复现了实际工业应用中复摆颚破的典型布局，整体采用卧式安装的机架结构，底部预留的地脚螺栓安装位可直接与混凝土基础或钢制机架平台对接，安装边界充分考虑了现场检修空间预留，设备两侧预留的操作间隙可满足日常衬板更换、轴承润滑、皮带张紧调整的作业需求，进料端的导料槽角度经过优化，可避免高落差进料时的物料飞溅，同时匹配上游振动给料机的出料高度，减少物料卡堵概率。从功能结构来看，该设备的破碎腔采用深腔对称设计，动颚与定颚的衬板安装面预留了衬板磨损后的补偿调整空间，肘板机构除了承担传动推力传递的作用外，还兼具过铁保护的功能，当不可破碎的硬物进入破碎腔时，肘板可优先断裂保护核心的机架、偏心轴部件不受过载损伤。传动端采用V带轮搭配异步电机的布局，电机安装在机架侧面的可调滑轨上，可通过调整滑轨位置实现皮带张紧度的调节，带轮外侧设置的防护罩结构符合现场安全防护要求，飞轮与带轮分置偏心轴两端，可平衡动颚往复摆动的惯性载荷，降低设备运行时的振动幅度，提升整机运行平稳性。设计过程中充分考虑了易损件的更换便利性，衬板采用楔形块压紧固定，无需焊接作业即可完成现场更换，偏心轴两端的轴承座采用剖分式结构，检修时可直接拆卸上盖完成轴承更换，无需整体拆解机架。排料口的调整机构采用垫片式调整结构，可通过增减垫片厚度调整排料口开度，适配不同出料粒度要求的产线需求，调整过程无需复杂专用工具，现场操作人员即可快速完成调整。设备的润滑点均采用集中引油的布局设计，日常维护时可在设备外侧完成各轴承、铰接点的润滑作业，无需进入设备内侧，降低维护作业的安全风险。机架采用焊接箱型结构，关键受力部位设置加强筋板，可承受高硬度矿石破碎时的交变冲击载荷，避免长期运行时机架出现开裂变形问题，各连接螺栓的规格选型均匹配对应位置的载荷等级，关键受力位置采用铰制孔螺栓定位，保证连接精度与承载能力。
