矿用单段锤式粉碎设备结构设计

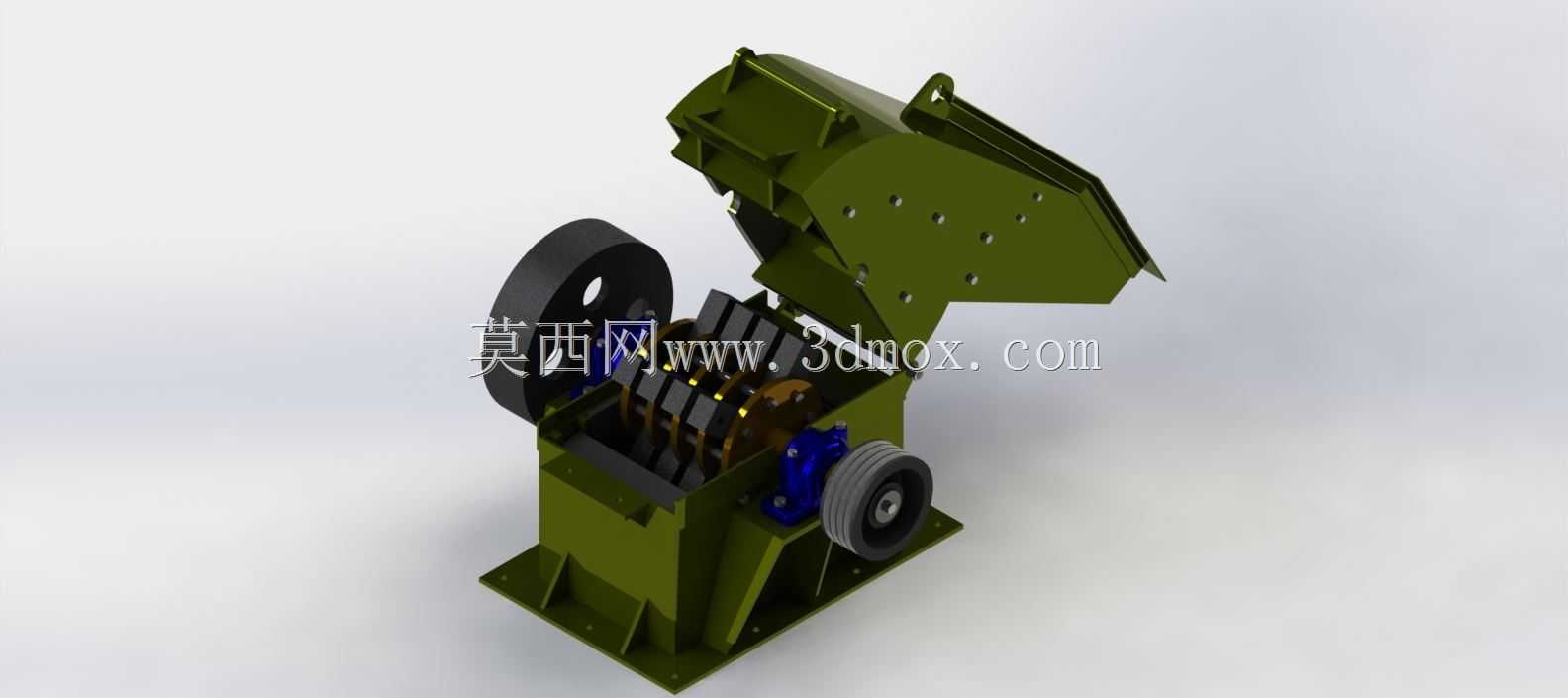

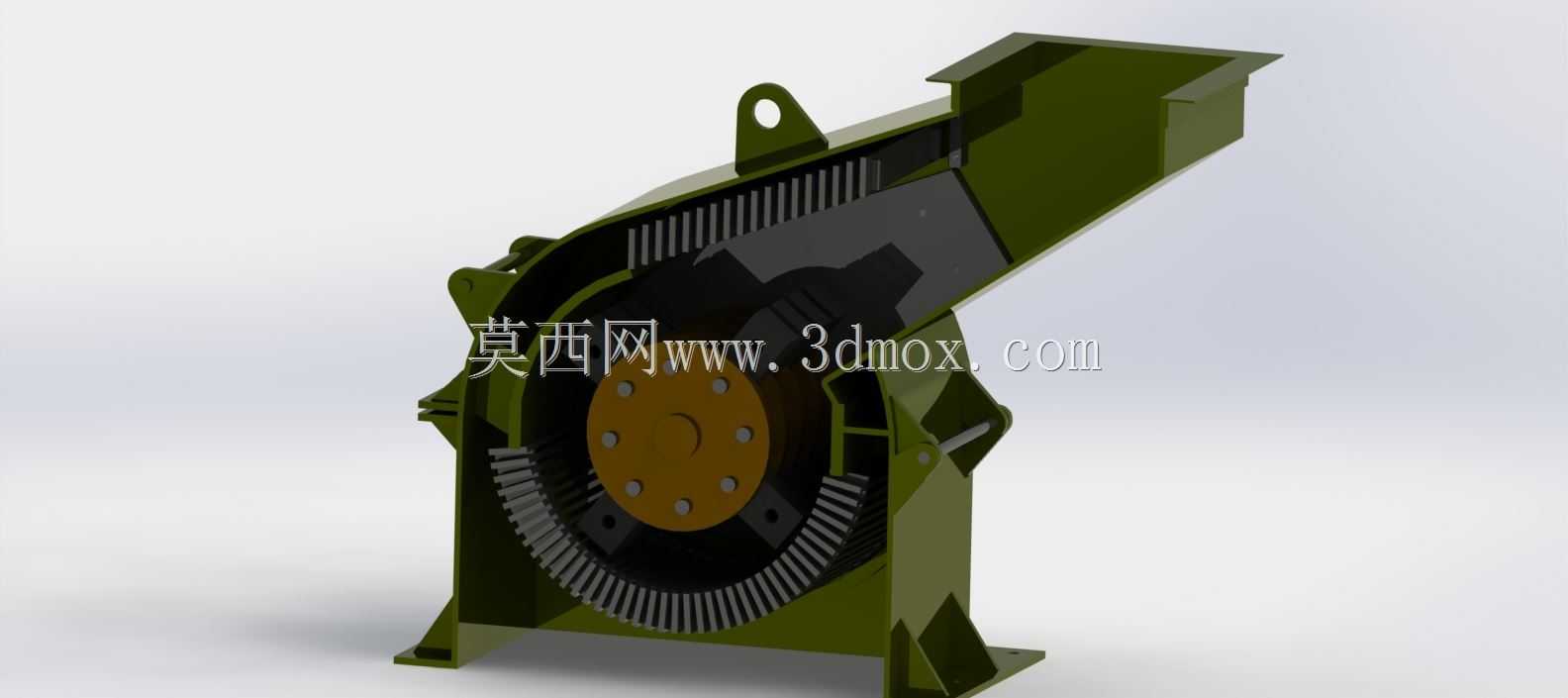

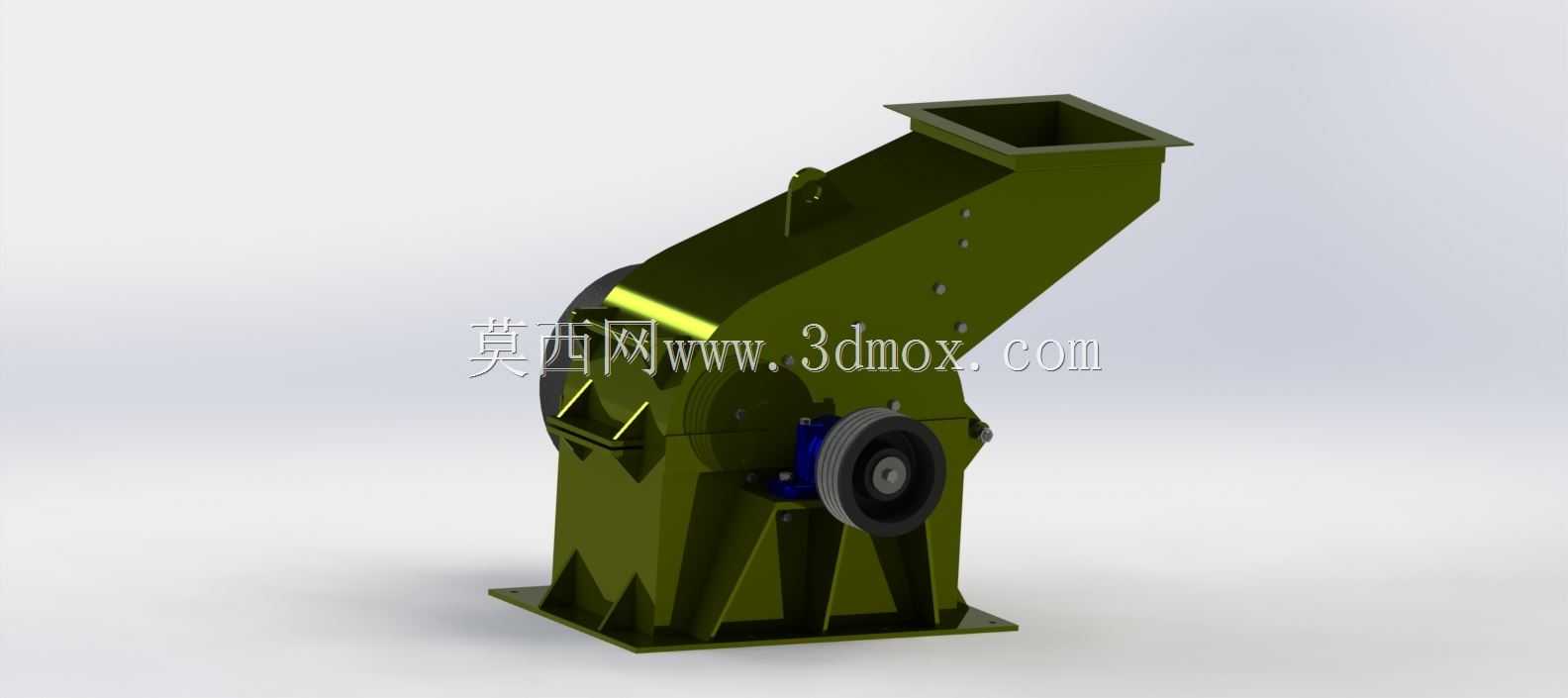

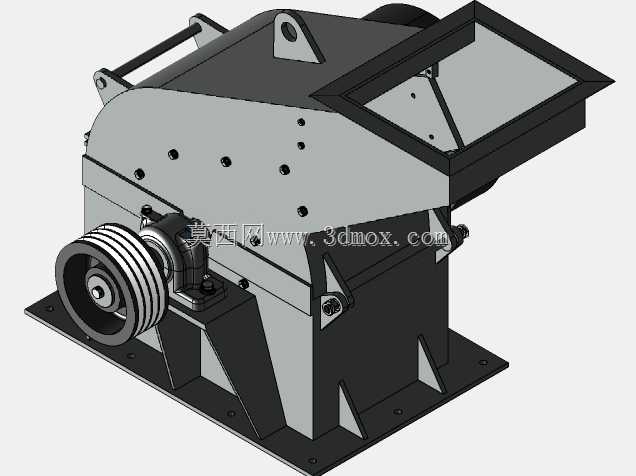

在矿山、建材、固废回收等散料处理生产线的中细碎工段，锤式粉碎设备始终承担着高磨蚀性物料的粗碎后二次破碎任务，本次呈现的设备结构针对中小型砂石生产线、煤矸石处理工段的作业需求做了针对性优化，没有照搬大型重锤破的冗余结构，整体布局更适配场地受限的中小型加工站点。从结构布局来看，设备采用斜置进料溜槽设计，溜槽角度设置为32度，刚好匹配块状物料的自然休止角，既可以避免进料过程中物料飞溅外溢，也能让物料顺着溜槽自然滑入转子作业区域，不需要额外增设进料压料装置，简化了前端进料段的结构复杂度。设备的核心粉碎腔体采用圆弧过渡的变径结构，靠近进料侧的腔体间隙更大，方便大块物料进入后被高速旋转的锤头初步击打，靠近出料筛板侧的腔体间隙逐步收窄，让物料在腔体内经过多次锤头击打、衬板碰撞研磨后，达到粒度要求才会通过筛板排出，避免过粉碎现象产生的同时，也能控制出料粒度的均匀性。转子组件采用偏心式锤头铰接结构，锤头在作业过程中遇到不可破碎的硬物时可以绕铰接轴向后偏转，瞬间卸除冲击载荷，避免刚性碰撞导致的主轴变形或者锤头断裂，相比刚性连接的锤片结构，对物料里混入的少量铁件等异物耐受度更高，适合来料成分复杂的建筑垃圾回收、煤矸石破碎场景。机座部分采用一体化焊接箱型结构，底部预留的安装螺栓孔位按照通用混凝土基础的载荷分布设计，安装时不需要额外做复杂的预埋钢结构，只需要按照孔位尺寸浇筑预留螺栓坑的混凝土基础即可，设备整体重心落在机座几何中心偏下位置，运行时的振动幅度可以控制在常规工业设备允许范围内，不需要额外增设重型减震基座。侧面的检修门采用快开式铰链结构，日常更换锤头、调整筛板间隙时不需要借助大型吊装设备拆卸腔体外壳，两名运维人员即可完成常规易损件的更换作业，大幅降低了生产线的停机维护时长。设备的传动侧采用带轮减速结构，带轮外侧设置全封闭安全防护罩，既可以避免传动部件外露带来的安全隐患，也能减少作业过程中粉尘进入轴承座，延长轴承的维护周期。从安装边界来看，设备进料口的中心高度适配常规皮带输送机的卸料高度，不需要额外抬高进料输送设备的机架，出料口下方预留的空间可以直接对接出料皮带或者溜管，整体安装对接的适配性较强，能够快速嵌入现有散料处理生产线的工艺布局中，不需要对原有生产线的输送结构做大规模改造。
