NEMA17步进电机L型安装固定支架

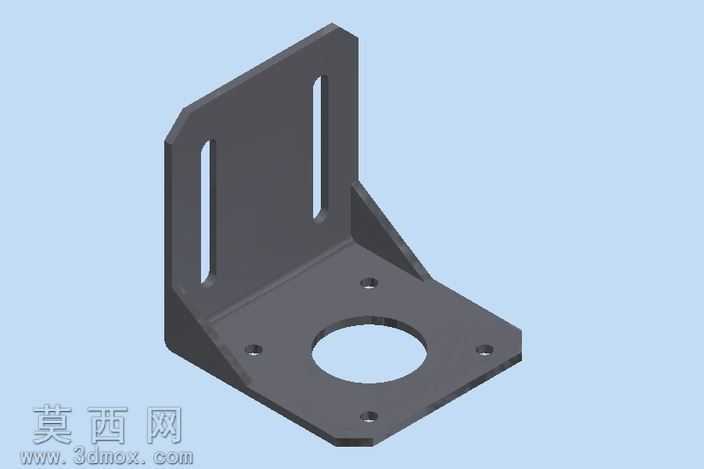

本模型为适配NEMA17规格步进电机的L型安装固定支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械安装件的尺寸公差规范，确保各安装位的配合精度满足实际装配要求。模型整体采用直角L型弯折结构，在竖直安装面与水平承载面的衔接处增设了三角形加强筋结构，有效提升支架整体的抗形变能力，避免电机运行产生的振动导致支架连接处出现松动或结构变形。水平承载面中心开设大尺寸圆形通孔，用于避让步进电机的输出轴端与接线部位，围绕中心孔均匀分布四个对应NEMA17电机标准安装孔位的沉头螺丝孔，可直接配合标准紧固件完成电机与支架的锁紧固定；竖直安装面对称开设两条长条形腰型调节孔，可实现支架在安装基面的位置微调，适配不同安装场景下的对位需求，降低安装过程中的对位难度。材质设定上选用常用的冷轧钢材质进行渲染表现，表面做哑光发黑氧化处理效果，还原工业五金件的真实质感，渲染过程中对边角的倒角、安装孔的沉头结构、加强筋的衔接圆角等细节做了精细化处理，避免模型出现尖锐棱角、破面等不符合实际加工工艺的问题。设计思路围绕步进电机安装的稳定性与安装便捷性展开，在保证结构强度的前提下尽可能精简支架的整体体积，减少不必要的材料占用，腰型孔的设计兼顾了安装容错性，加强筋的布置在不额外增加过多整体重量的前提下大幅提升结构刚性，整体结构完全适配常规钣金折弯或型材铣削的加工工艺，可直接用于3D打印验证或机加工生产，能够满足小型自动化设备、3D打印机、数控雕刻机等各类搭载NEMA17步进电机设备的安装固定需求。
