家用单柄带耳压力锅锅体三维结构设计

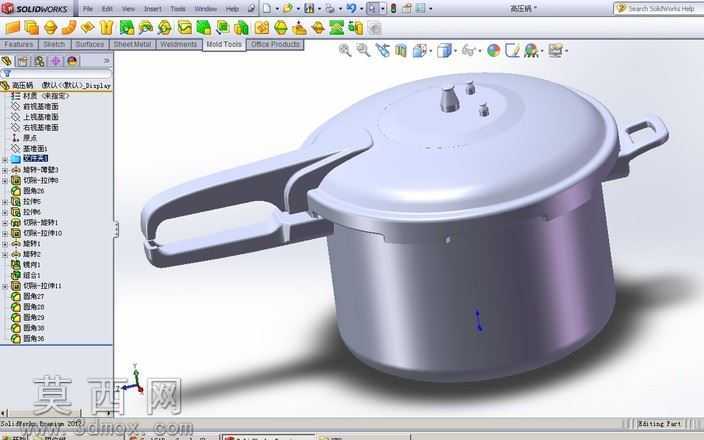

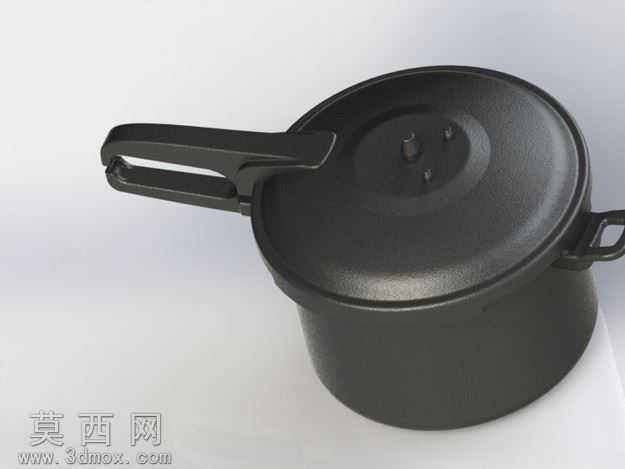

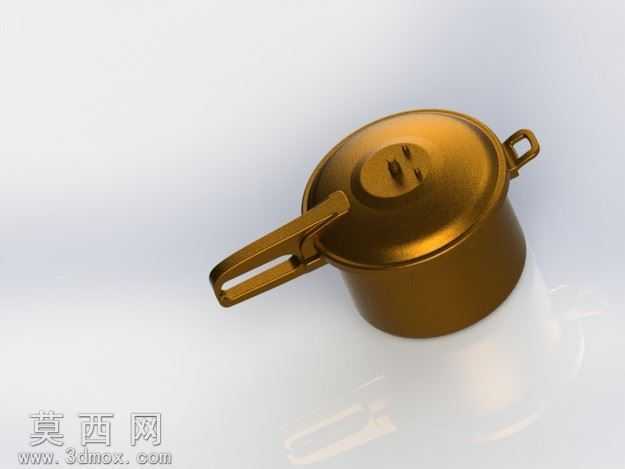

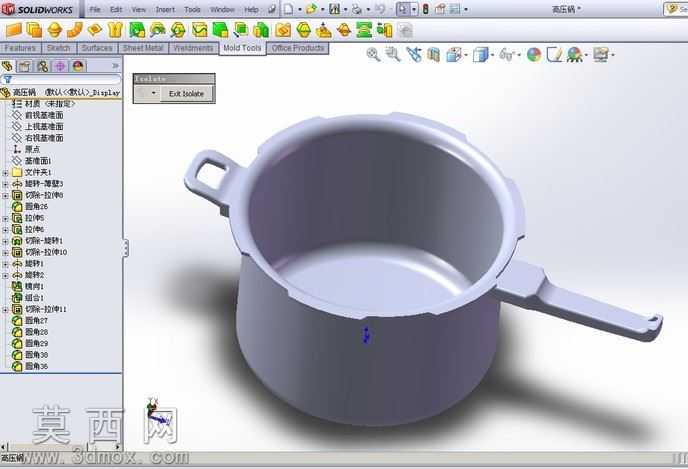

本作品为家用压力锅锅体的三维数字化模型，采用SolidWorks软件完成全参数化建模流程，整体建模逻辑遵循炊具产品的实际生产工艺逻辑展开。建模初期先绘制锅体的轴向截面草图，以旋转凸台命令生成锅体的基础基体，精准还原锅身的圆弧过渡造型与底部加厚结构，保证锅体壁厚均匀一致，符合压力锅承压结构的力学设计要求。锅口位置通过拉伸切除与凸台叠加的方式，构建出均匀分布的扣合卡位结构，卡位的尺寸、角度与间距均参照家用压力锅的通用行业标准设定，确保后续与锅盖配合时能够实现稳定的密封扣合效果。手柄结构采用多段草图放样结合圆角过渡处理，长手柄的握持区域做了符合人体工学的弧度优化，表面添加细微的防滑纹理结构，手柄与锅身的连接位置设计了加厚的连接基座，通过凸台定位与筋位加固，还原实际产品中手柄铆接固定的结构特征；锅身另一侧的辅助双耳同样做了圆弧收边处理，避免尖锐棱角带来的使用安全隐患。材质渲染阶段，锅体主体采用食品级304不锈钢材质参数，调整金属材质的反射率与粗糙度数值，还原不锈钢表面细腻的哑光金属质感，手柄部分采用耐高温电木材质的哑光深色质感，不同材质的视觉区分清晰，渲染效果贴近真实家用压力锅的实物外观。模型构建过程中对所有尖锐棱边都做了不同半径的圆角处理，既符合炊具产品的安全设计规范，也让整体造型更流畅自然。整体模型的特征树层级清晰，每个特征都添加了明确的命名标注，所有尺寸均设置为可编辑的参数化数值，可根据不同的容量需求快速调整锅体的直径、深度、壁厚等核心参数，适配不同规格的压力锅产品开发需求，可用于厨具产品的结构验证、外观展示以及后续的工程图纸输出环节。
