三星Galaxy S7 Edge曲面屏手机外观结构建模

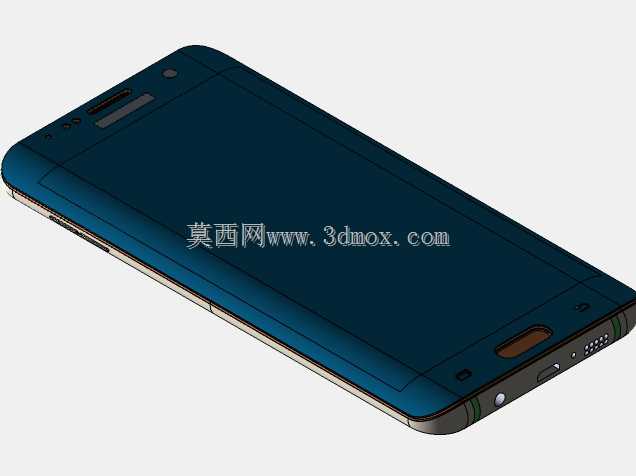

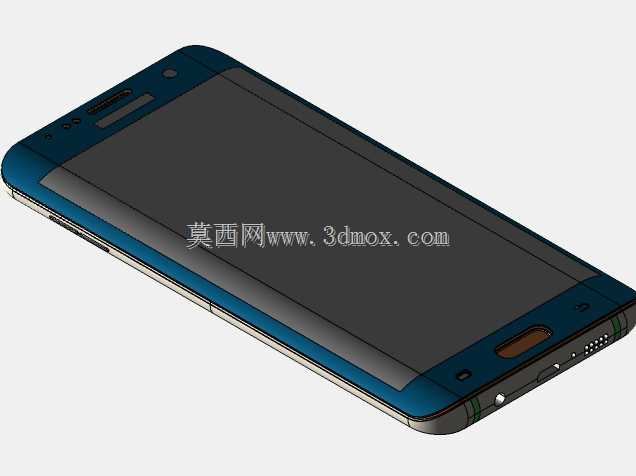

这款手机的建模完全参照实体设备的实际尺寸完成，在消费电子结构设计领域，这类精准的整机外观模型可用于多个场景：比如配套手机保护壳的结构开模前期验证，车载手机支架、桌面无线充电底座的适配尺寸校核，还有数码类展示场景的渲染素材搭建，不用反复调用实体样机就能完成适配结构的干涉检查。建模过程中优先还原了双曲面侧屏的弧度特征，这部分是整机结构的核心边界，屏幕边缘的圆弧过渡直接决定了配套配件的贴合公差，建模时特意保留了曲面与中框衔接处的微小台阶特征，避免过度顺滑导致实际生产中配件出现贴合缝隙过大的问题。机身背部的摄像头凸起高度、指纹识别模块的凹陷深度都按照实体设备的测量值还原，中框部分的按键开孔位置、底部扬声器与充电接口的排布间距都严格对齐实际装配边界，做配套结构设计时可以直接提取曲面做分型面参考，不用二次修正轮廓偏差。从设计思路来看，这类消费电子整机建模不需要还原内部主板、电池等堆叠结构，重点是把控外观面的形位公差，尤其是曲面屏幕的G2连续曲率，要是曲面曲率做的不准，做出来的钢化膜、保护壳会出现边缘翘边的问题。建模时特意区分了玻璃屏幕、金属中框、背部玻璃面板三个不同外观件的分模线位置，每个部件的拔模角度都按照实际量产的工艺要求做了预留，比如中框的侧边按键位置做了0.1mm的装配间隙，避免结构干涉。整机的长宽厚尺寸完全匹配实体设备的握持边界，做手持类配件的人机校核时，可以直接导入模型模拟握持姿态，验证手指操作区域的覆盖范围，不用单独绘制参考轮廓。另外机身顶部和底部的天线断点位置、麦克风开孔的微小沉台特征都做了还原，这些细节在做高精度展示渲染时能提升真实感，在做配套防水结构设计时，也能参考这些开孔的位置做密封结构的避让。对于结构设计从业者来说，这类精准的外观模型能大幅减少前期测绘的工作量，尤其是曲面部分的曲率还原，自己测绘往往需要多次调整曲面控制点，直接用校准好的模型可以把更多精力放在配套结构的功能设计上，比如保护壳的缓冲筋位布局、无线充电线圈的对位精度调整，都能在这个模型基础上快速完成方案迭代。
