壁挂式皂液按压取用装置结构设计

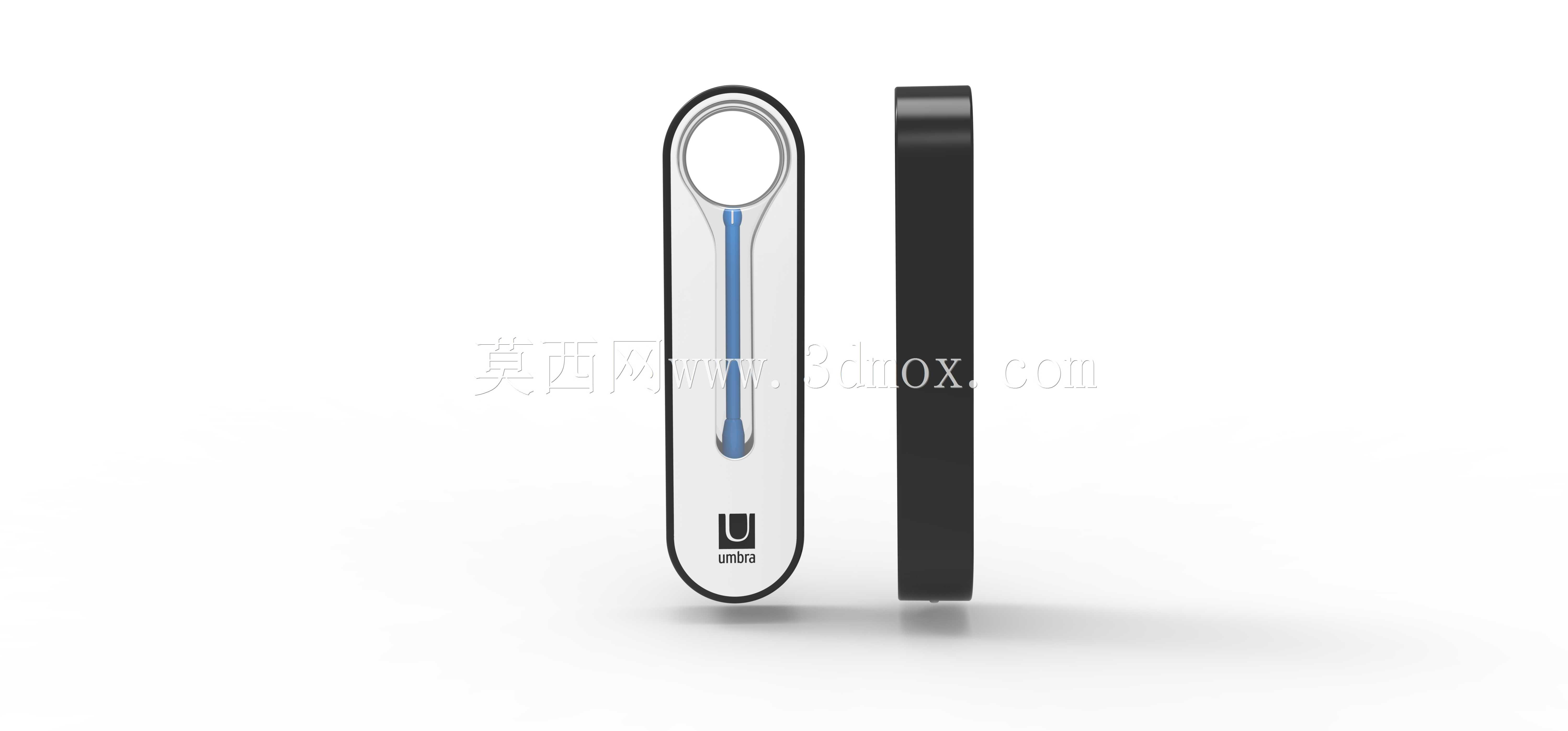

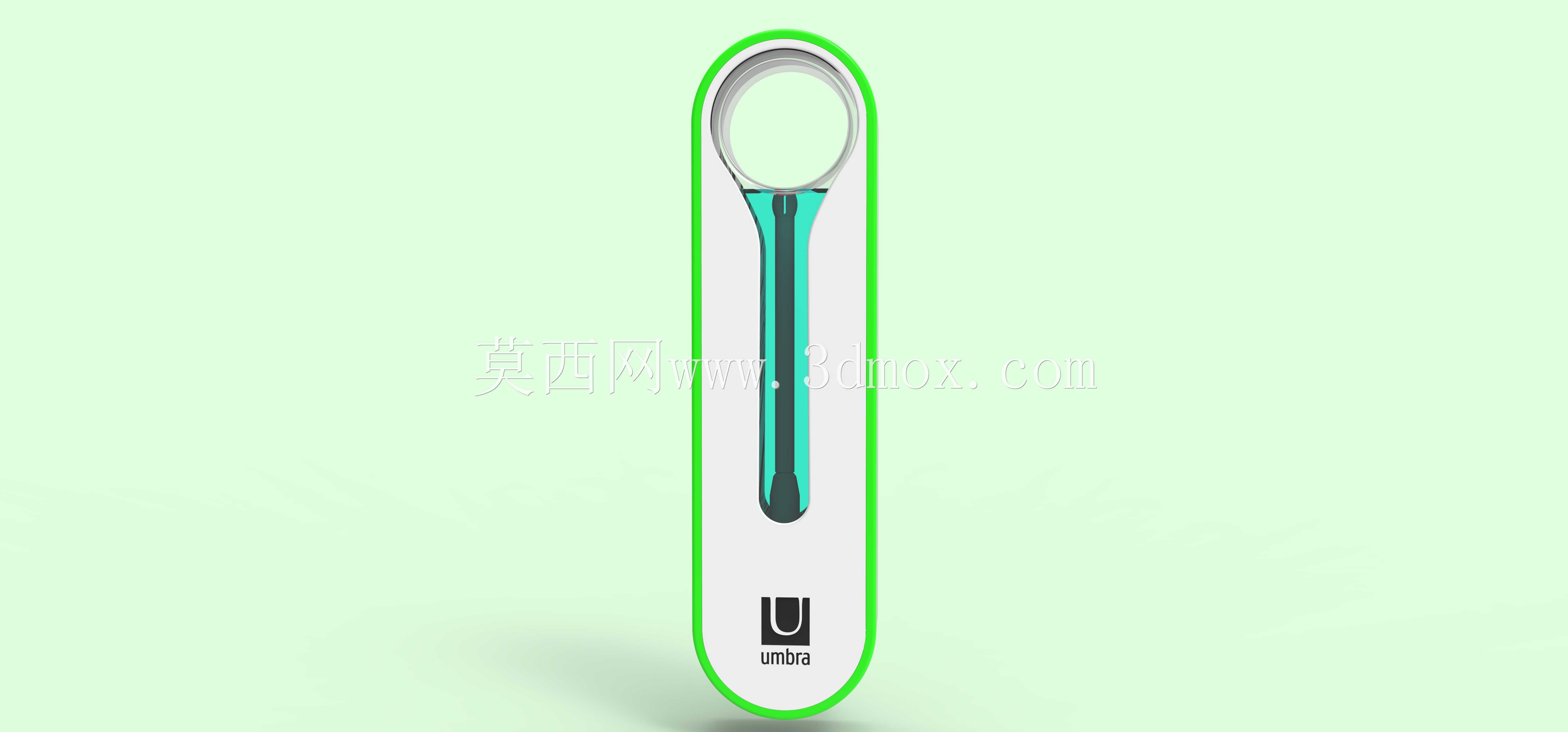

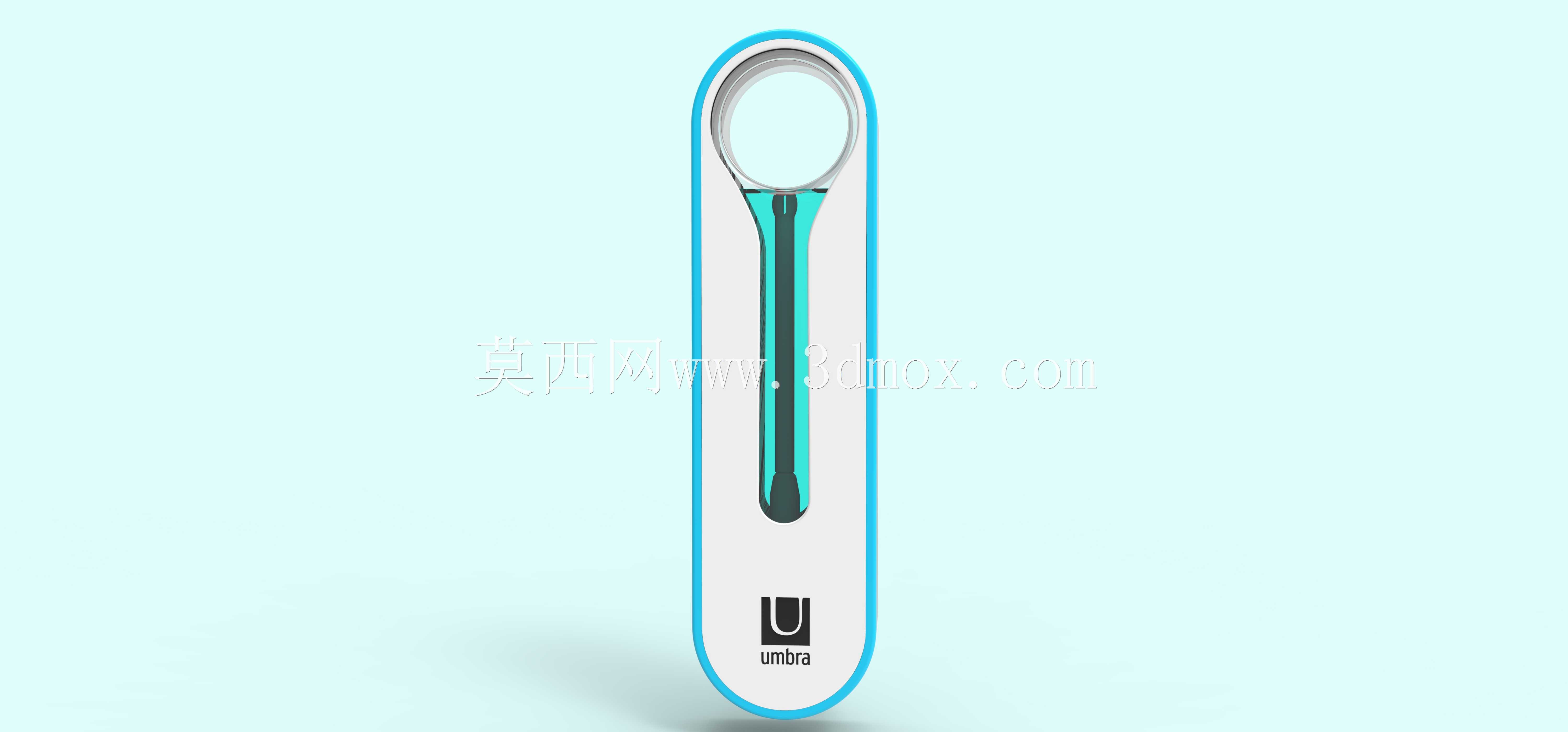

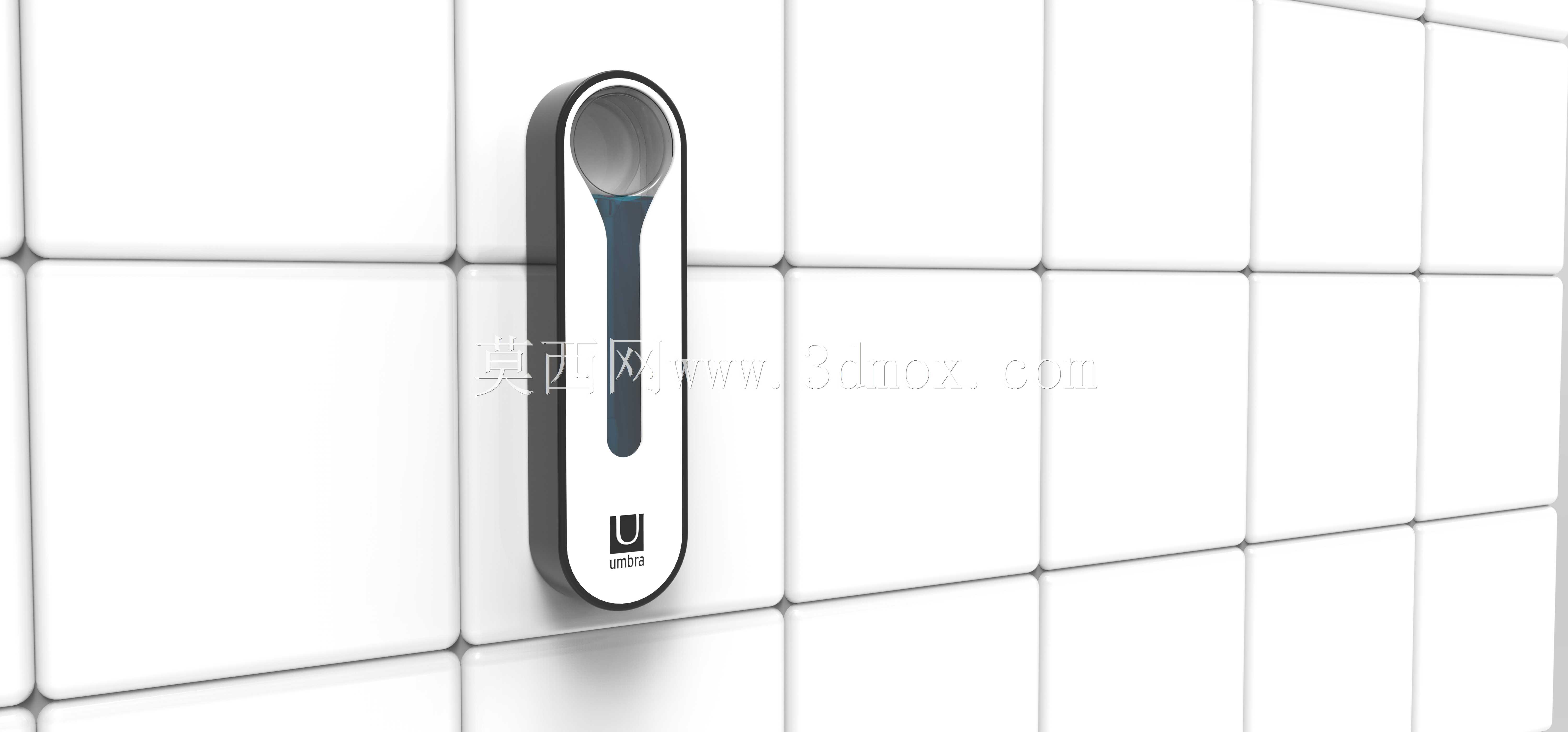

　　这款壁挂式皂液取用装置的结构设计，核心围绕卫浴场景的使用痛点展开，日常应用中可直接固定于浴室、厨房的墙面区域，规避传统台置皂液瓶占用台面空间、易积水积垢的问题，适配家庭卫浴、公共卫生间、商用餐饮后厨等多类需要清洁取用皂液的场景。装置整体采用长条形窄边轮廓设计，单组主体的横向宽度控制在35mm以内，纵向总长度约220mm，安装时仅需在墙面预留两个间距180mm的固定点位，突出墙面的厚度不超过40mm，不会对狭小卫浴空间的通行、物品摆放造成干涉，适配瓷砖、玻璃、不锈钢等多种常见卫浴墙面的安装条件。结构设计上采用了倒置泵体的核心思路，将传统皂液泵朝上的出液端调整为朝下布置，储液腔与泵芯集成在长条形外壳内部，

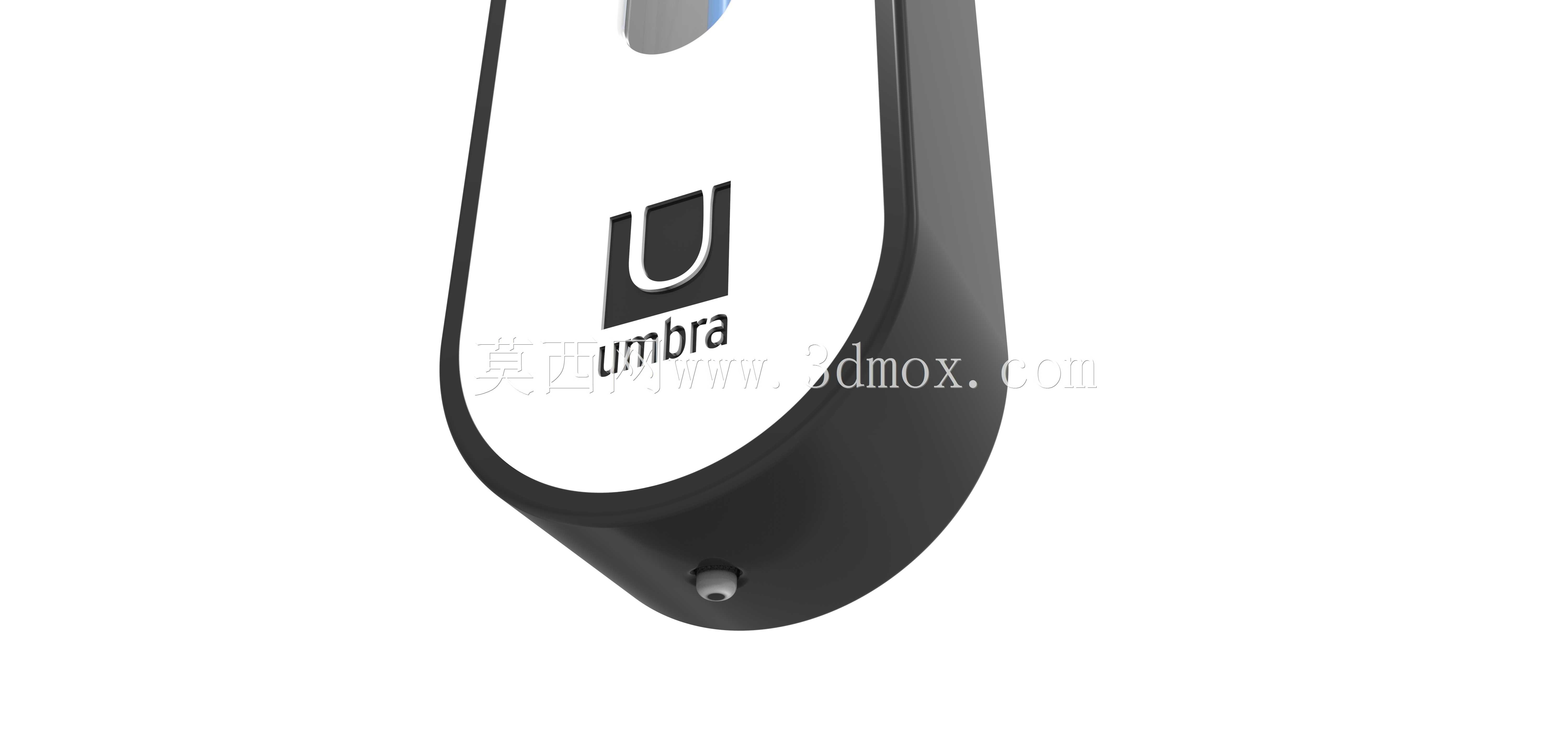

　　使用时仅需将单指或双指伸入下端的环形按压位，向上轻推即可触发泵芯活塞动作，皂液顺着内部流道从下端出液口直接滴落至手部，无需像传统按压瓶那样用整手下压泵头，避免手面沾湿的情况下按动泵头造成瓶身打滑、皂液滴落台面的问题。内部泵芯的滑动结构做了导向限位设计，储油腔与外壳内壁的滑动配合间隙控制在0.2mm以内，按压行程设定为15mm，单次按压的出液量稳定在1.2ml左右，既满足单次清洁的用量需求，也不会因出液量过大造成浪费。外壳采用上下分体式卡扣结构，无需额外螺丝即可完成拆装，方便后续补充皂液、清理内部流道的残留皂垢，外壳表面做了圆弧过渡处理，所有棱角的R角不小于3mm，避免日常使用时磕碰划伤，外露的按压杆做了密封防护处理，

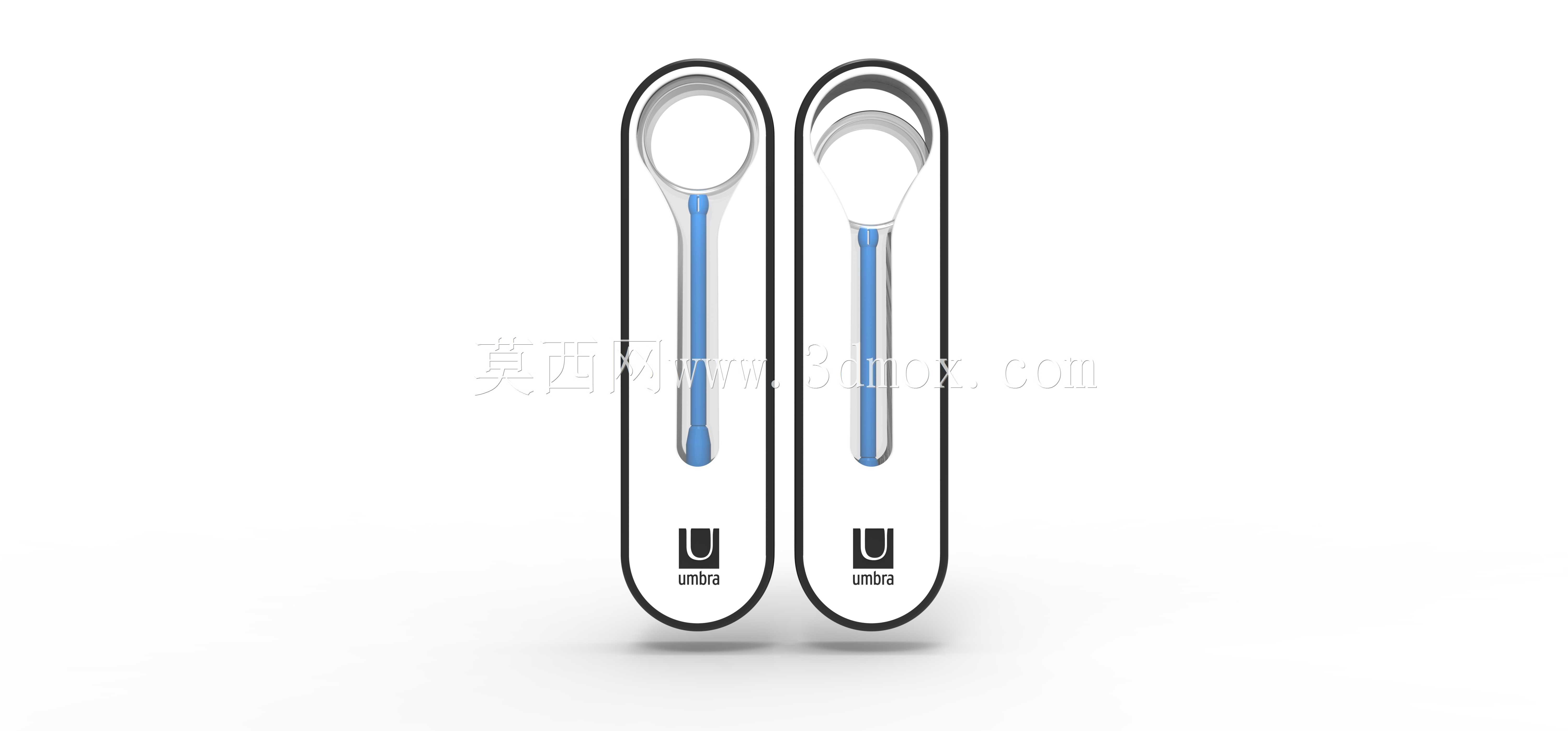

　　可阻挡卫浴环境中的水汽、灰尘进入泵芯内部，延长内部密封件的使用寿命。装置采用双组并排的布置形式，可分别存放洗手液、沐浴露两类不同清洁液，满足卫浴场景的多元使用需求，底部的环形按压位做了内凹防滑处理，即使手部沾有水渍也能稳定施力触发泵体，不会出现打滑按空的情况。
