12毫米规格分体式管道固定管夹结构

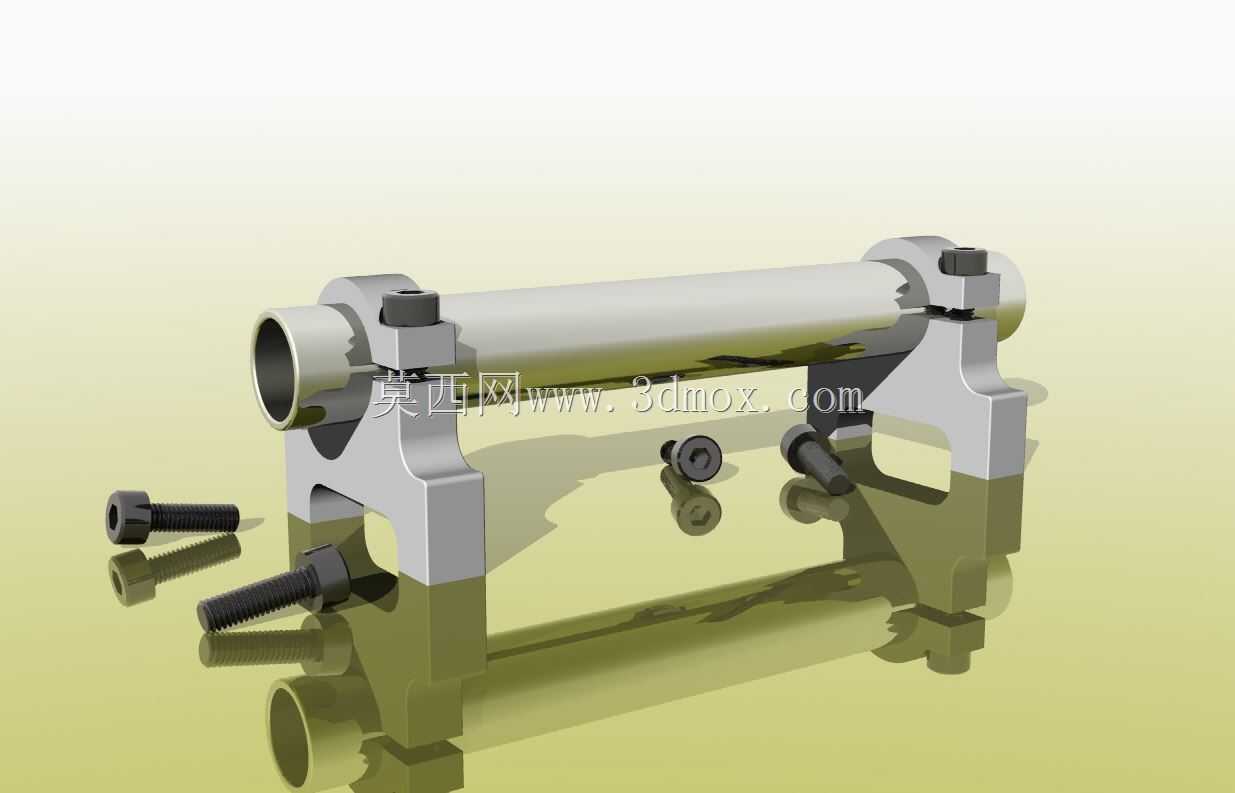

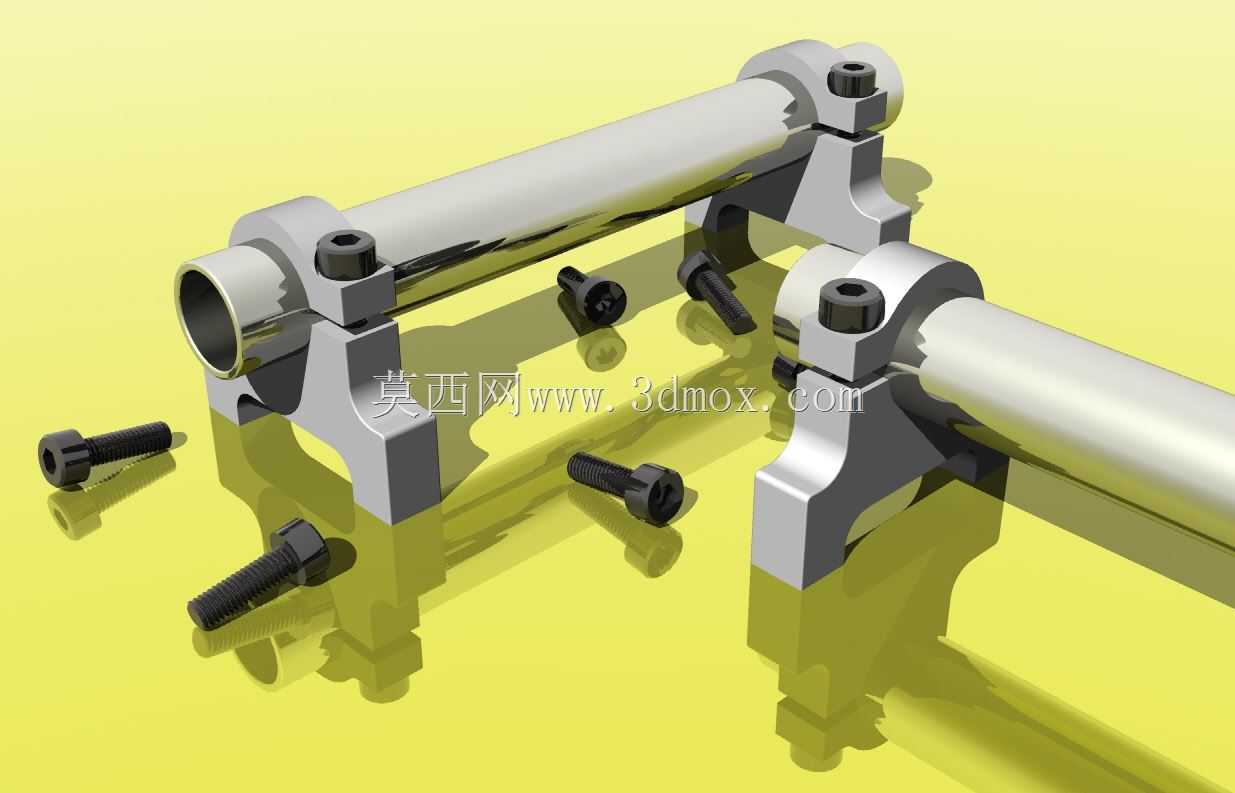

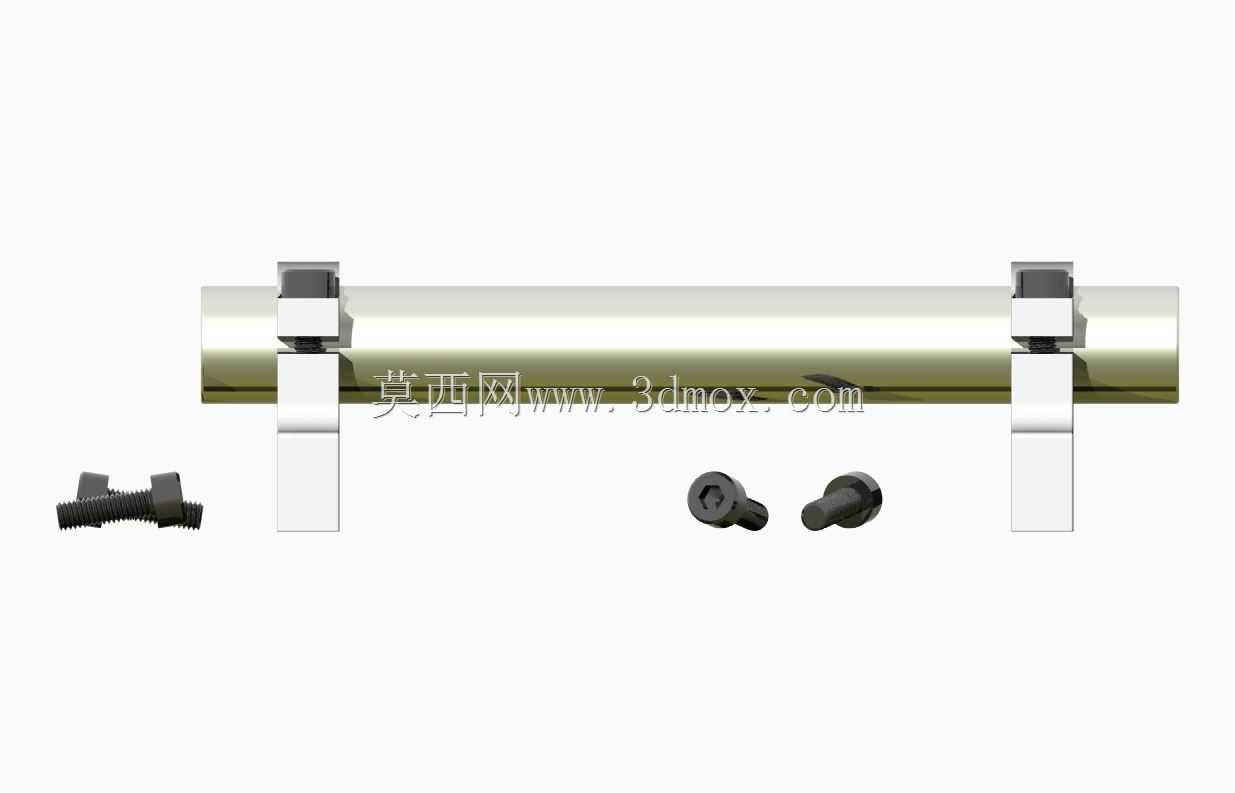

这款12毫米管径适配的管夹，主要面向气动管路、液压油路、小型流体输送管线的固定安装场景，在自动化生产线气路排布、小型设备液压站管路布局、实验台流体管线固定等场景中应用广泛，能够有效避免管线运行过程中因介质流动产生的振动移位、管路磨损问题，同时可规整管线排布走向，提升设备内部管线布局的整洁度与后期维护便利性。从结构设计来看，该管夹采用分体式抱合结构，上下两个夹体通过内六角螺栓实现锁紧，夹体内腔做了与12毫米管径完全匹配的圆弧曲面设计，抱合时可与管道外壁形成均匀的面接触，相比点接触式固定结构，不会对薄壁金属管、塑料软管造成局部压损，同时能提供足够的抱紧力，在设备常规运行振动工况下不会出现松脱移位。夹体的支撑底座采用一体化延伸设计，底座上预留了安装固定孔位，可直接通过螺栓将整个管夹固定在设备安装面、型材支架或者墙面基座上，安装边界清晰，底座与夹身的过渡位置做了加强筋结构处理，可承受管线长期的径向作用力，避免长期受力出现夹体断裂变形的问题。设计过程中充分考虑了不同工况的适配性，夹体的圆弧接触面没有做尖锐棱角处理，安装时不会刮伤管道外壁的防腐层或者软管表层，锁紧螺栓采用标准内六角圆柱头规格，现场安装时可使用常规内六角扳手操作，无需特殊工装，单套管夹的安装耗时可控制在数十秒内，适合批量管线排布的施工场景。在实际选型使用时，该管夹仅适配外径12毫米的各类管材，包括不锈钢硬管、尼龙气管、PU软管、铝制气路管等，安装时需要注意底座固定面的平面度，若安装面存在明显凹凸，需要加装垫片调整，避免夹体锁紧后出现受力不均导致的夹口错位，影响抱紧效果。夹体的两个锁紧螺栓需要采用对角交替锁紧的方式操作，避免单侧锁紧过度导致上下夹体错位，造成管道局部受力过大。该管夹的支撑脚高度经过优化设计，安装后管道与固定基面之间会留出合理间隙，既可以避免管道与基面长期接触产生磨损腐蚀，也能给管线的热胀冷缩留出微小的位移余量，在输送介质温度存在小幅波动的工况下，不会因管线热胀冷缩产生额外的内应力损伤管路。从结构细节来看，夹体的螺栓过孔做了沉台设计，螺栓锁紧后头部不会突出夹体表面，避免突出的螺栓头剐蹭周边其他管线或者操作人员，整体结构紧凑，占用安装空间小，在设备内部管线排布密集的区域也能灵活布置，不会与周边零部件产生安装干涉。
