激光切割机三气瓶固定安全底座结构

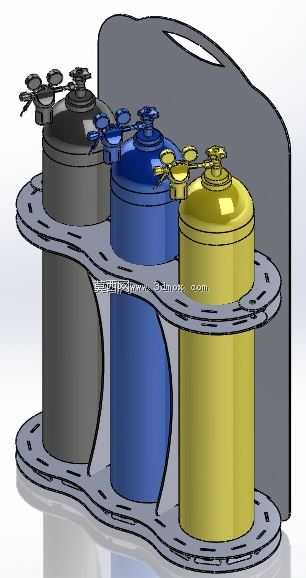

在激光切割加工车间的现场布局中，高压工艺气瓶的固定防护一直是现场安全管理的核心环节，尤其是配套高功率激光切割机的三气供气系统，分别承载氧气、氮气、压缩空气三类工艺气体的高压气瓶如果缺乏可靠固定，一旦受外力碰撞发生倾倒，极容易引发瓶阀断裂、气体泄漏甚至爆燃事故，直接威胁车间作业人员与设备的安全。这款三气瓶安全底座正是针对这类场景开发的专用固定结构，整体采用上下双层环形托板搭配背部防护立板的结构形式，下层托板直接接触地面，预留的三个弧形定位槽刚好匹配标准工业高压气瓶的底部外径，每个定位槽边缘做了向上的翻边结构，能够卡住气瓶底部的防滑圈，避免气瓶在受到侧向推力时出现底部滑移。上层托板对应下层定位槽的位置开设同尺寸的弧形卡口，卡口位置刚好卡在气瓶瓶身中下部的直段区域，上下两层托板之间通过三根沿气瓶间隙分布的竖向支撑肋连接，既保证整体框架的结构刚性，又不会遮挡气瓶瓶身的标识与减压阀安装区域，方便日常巡检时查看气瓶压力、气体类别标识。背部的整块防护立板从下层托板一直延伸到上层托板上方，顶部开设一体式提手孔，既可以在安装就位时作为搬运着力点，也能在气瓶靠墙面放置时起到背部限位作用，避免气瓶向后倾倒磕碰墙面管线。设计过程中重点考量了不同厂家气瓶的外径公差，将弧形卡口的内径做了2mm的正公差预留，同时在卡口内侧预留了粘贴橡胶缓冲垫的安装空间，既能够适配绝大多数40L标准工业高压气瓶的安装尺寸，又能通过橡胶垫缓冲气瓶与金属框架之间的硬接触，避免长期使用过程中瓶身防腐层被框架磨损。整体框架的安装边界完全控制在三个气瓶并排摆放的投影范围内，不会额外占用车间通道空间，底部托板预留了膨胀螺栓安装孔，在地面平整度不足的工位可以通过膨胀螺栓将底座直接固定在水泥地面上，进一步提升整体抗倾覆能力。不同于常见的单气瓶固定架，这款底座将激光切割所需的三类工艺气瓶整合到同一固定结构上，供气端的汇流排可以直接沿上层托板的边缘排布，减少了现场管线的杂乱排布，日常更换气瓶时也无需逐个调整固定架位置，只需要松开对应位置的上层卡扣即可完成气瓶更换作业，在保证安全防护性能的同时，兼顾了车间现场运维的操作便利性。
