31齿16B-2规格工业传动链轮结构

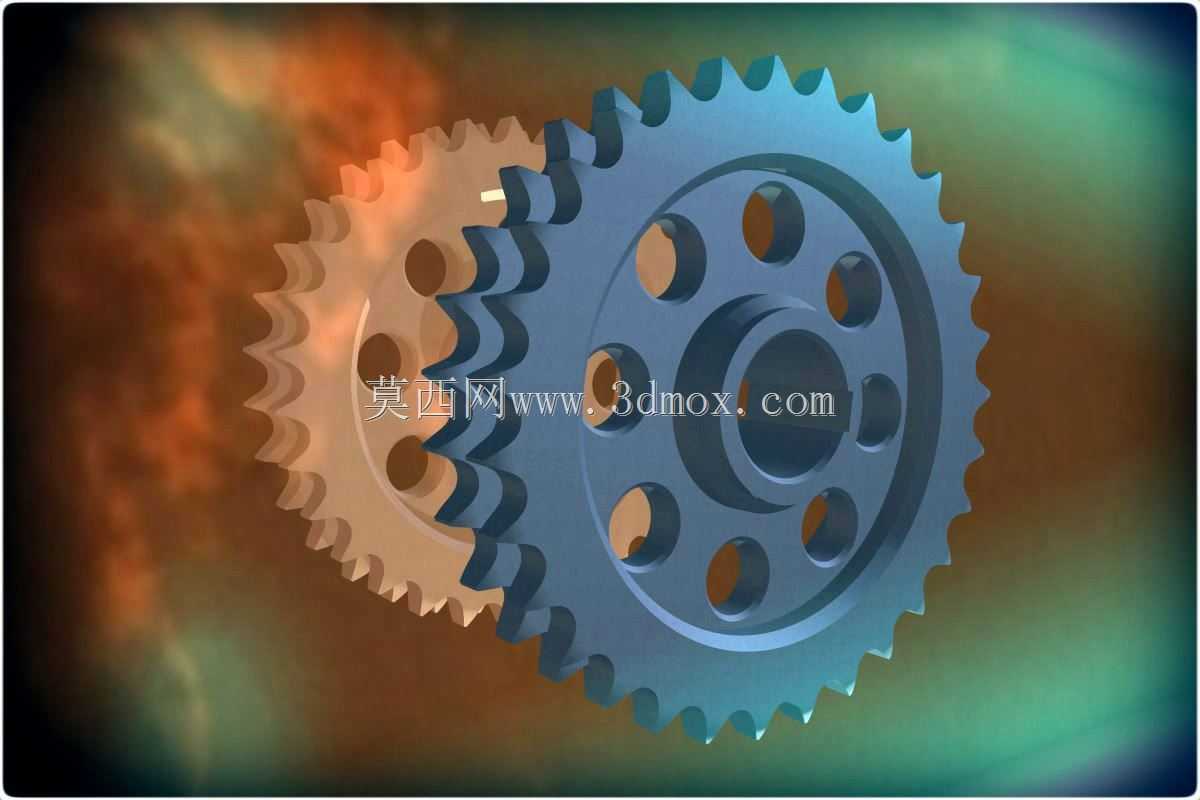

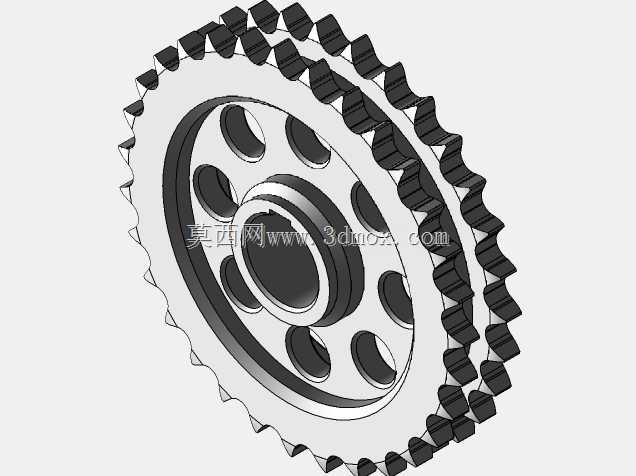

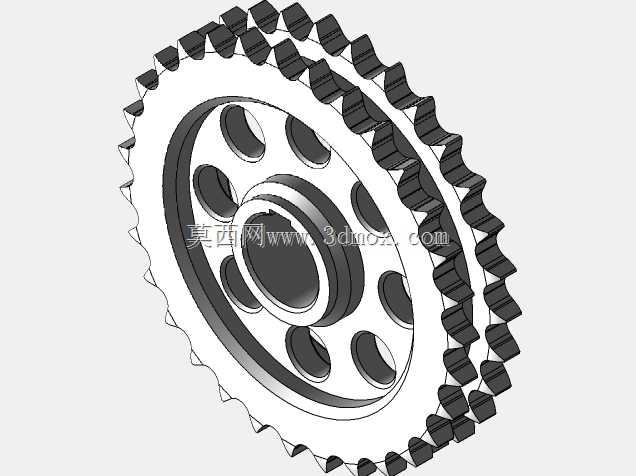

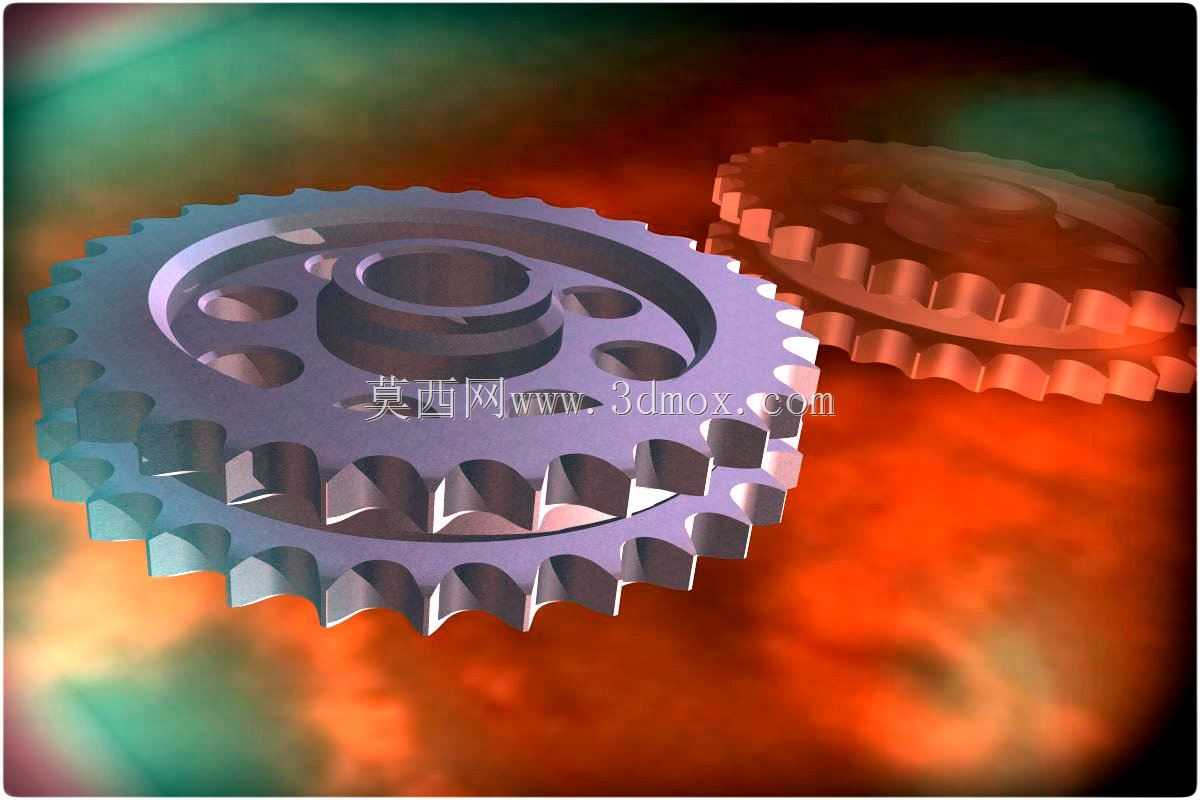

在各类工业传动场景中，链传动凭借不打滑、传动比准确、适配多尘油污恶劣工况的特性，被广泛应用在输送线、农机、工程机械、物流分拣设备等场景中，链轮作为链传动的核心啮合部件，其齿形精度、结构强度直接决定整套传动系统的运行寿命与传动效率。这款链轮适配16B-2双排链条，对应链条节距25.4毫米，滚子直径15.88毫米，齿数设定为31齿，在传动比匹配上兼顾了从动端转速要求与啮合平稳性，相比少齿数链轮，31齿的设计能降低单齿啮合冲击，减少链条多边形效应带来的速度波动，让传动过程更平顺，尤其适合中低速重载的连续运行工况。从结构设计来看，链轮采用辐板式带减重孔的结构，轮缘部分的齿形按照滚子链链轮的标准齿廓加工，保证齿沟圆弧与链条滚子能顺畅啮合，避免卡链、跳齿问题；轮毂部分的中心孔预留了轴系安装空间，可根据实际安装需求加工键槽、紧定螺钉位，适配不同直径的传动轴；辐板上均匀分布的圆形减重孔，在不削弱轮体整体结构强度的前提下，有效降低了零件自重，减少传动轴的转动惯量，降低设备启停阶段的动载荷冲击。实际选型应用时，需要注意链轮的安装边界：要保证两轴平行度偏差在允许范围内，链轮共面度偏差不能过大，否则会加剧链条与轮齿的偏磨，缩短使用寿命；双排链轮的设计对应双排链条使用，相比单排结构能传递更大扭矩，适合重载传动场景，比如矿山输送设备、重型装配线的驱动端。建模过程中，齿形部分通过参数化绘制生成，严格匹配对应链条的啮合参数，保证齿面工作段的曲线能让滚子顺利啮入啮出，轮体各部分的倒角、过渡圆角都按照机械加工工艺要求设计，避免应力集中，同时兼顾了铸造、机加工的工艺可行性，不管是用于设备改造的零件测绘参考，还是新设备的传动系统选型校核，都能提供准确的结构参照。日常设备维护中，这类链轮需要定期检查齿面磨损情况，当齿厚磨损量超过允许值时要及时更换，同时配合链条张紧机构调整张紧度，避免链条过松引发跳齿脱链，过紧加剧轴承受力的问题。
