异形腔体式齿轮传动端盖结构设计

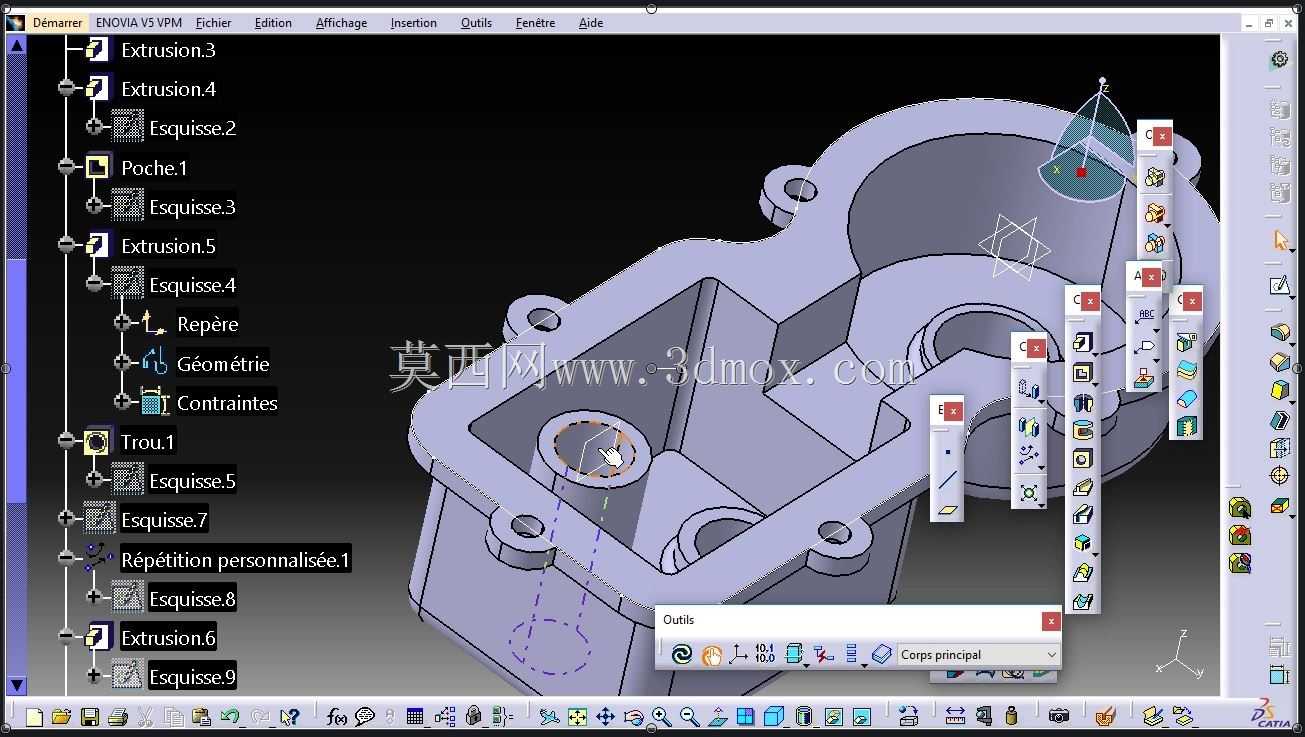

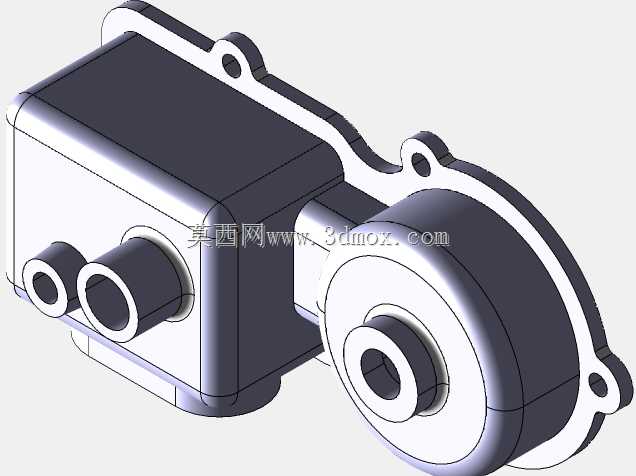

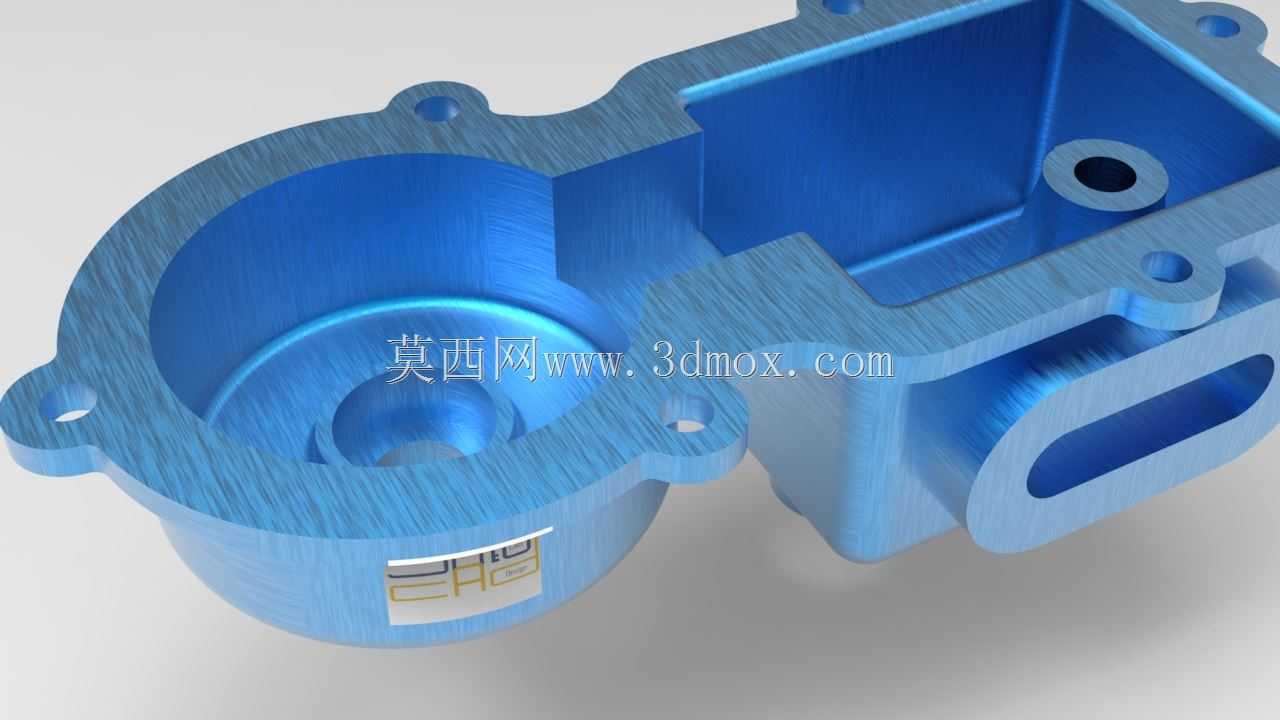

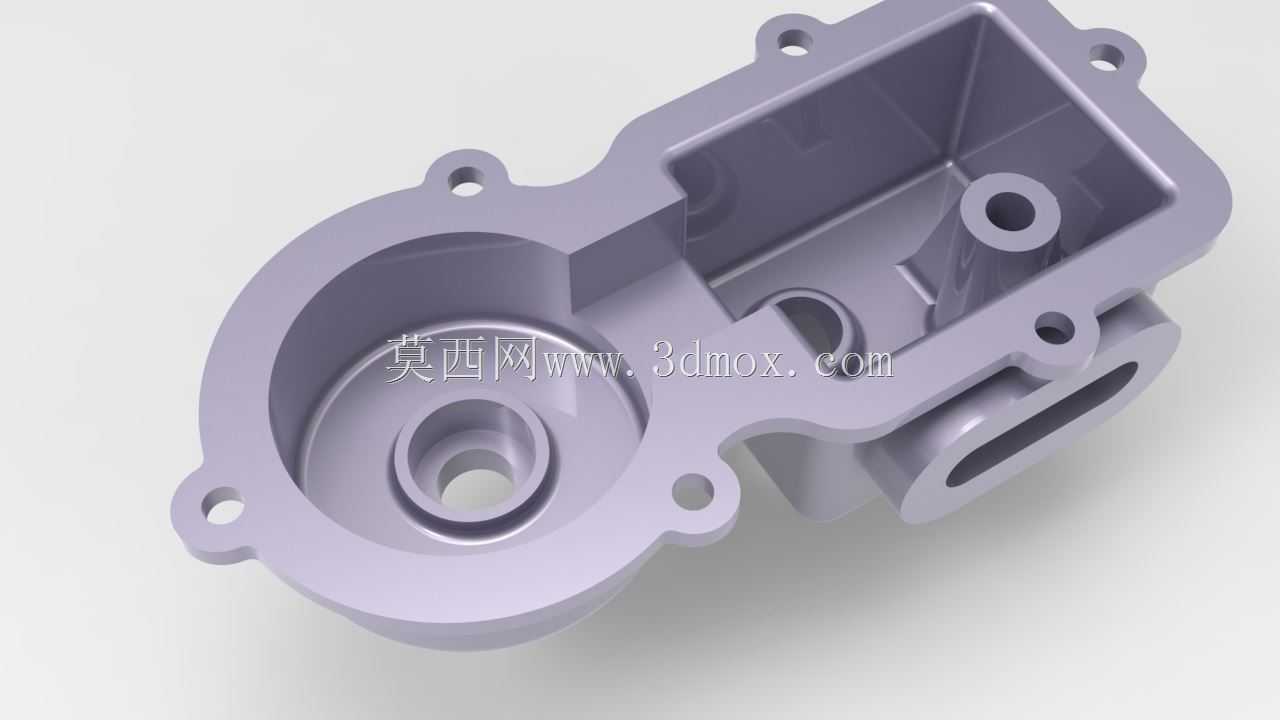

这款齿轮箱端盖主要配套小型闭式齿轮传动单元使用，常见于小型动力输出设备、轻工机械传动组、代步车传动舱这类对安装空间有严格限制的场景，核心作用是封闭齿轮腔体、留存润滑介质、支撑传动轴端同时隔绝外部粉尘、水汽进入传动啮合区域。从结构来看，整体采用一体化异形腔体设计，没有额外拼接焊缝，避免了结合面渗漏的隐患，腔体内部做了适配齿轮组轮廓的让位空间，不会和运转的齿轮、轴承外圈发生运动干涉，同时预留的轴承安装位可以直接嵌入标准深沟球轴承，省去了额外的轴承座安装工序，能有效压缩传动组的轴向装配尺寸。设计时优先考虑了安装定位的可靠性，端盖外缘分布的多个安装孔做了沉头处理，装配后螺栓头不会突出安装平面，不会和周边相邻部件产生空间冲突，不同位置的安装孔间距严格匹配箱体端面对应的螺纹孔位，装配时无需额外修配即可完成定位，其中圆形腔区域对应齿轮啮合主腔，旁侧延伸的异形腔体对应输出轴的偏置布置，适配输入输出轴不同轴的传动布局，能满足定轴齿轮组偏置输出的安装需求。腔体内部的加强筋沿着受力方向布置，在轴承安装位周边做了局部加厚处理，既可以承受轴承运转带来的径向载荷，也能避免螺栓紧固时端盖发生形变导致密封面贴合不严，密封面区域做了整圈平面度管控，装配时配合密封垫片即可实现可靠密封，防止齿轮运转时润滑油从结合面渗漏。端盖侧面预留的槽位适配传动组的走线或外接传感器安装需求，不需要在端盖上额外二次开孔，避免破坏壳体整体强度，腔体内部的容积经过核算，既能留存足够的润滑脂或润滑油满足齿轮啮合润滑需求，也不会因为腔体过大导致润滑介质沉积无法到达啮合区域。从安装边界来看，端盖的外轮廓完全避让开周边的安装紧固件位置，装配时可以从侧面直接推入安装位，不需要挪动周边已装配的其他部件，后期维护拆解时也能直接拆下，无需拆解整个传动组，大幅降低后期运维的拆装工作量。
