20吨级起重吊钩滑轮组结构设计

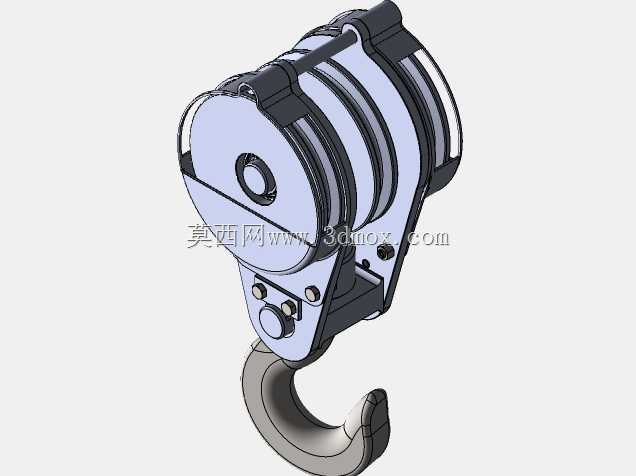

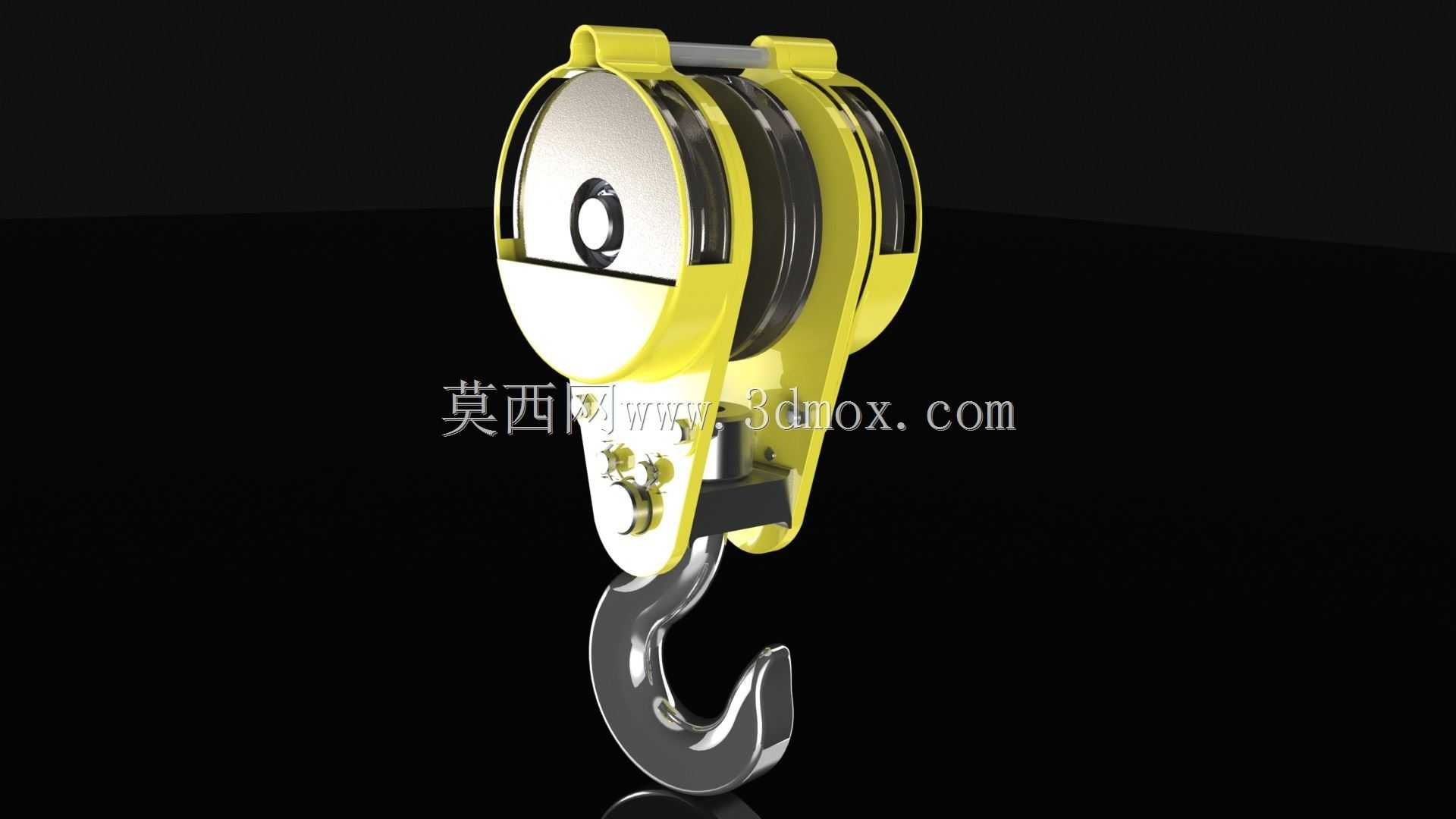

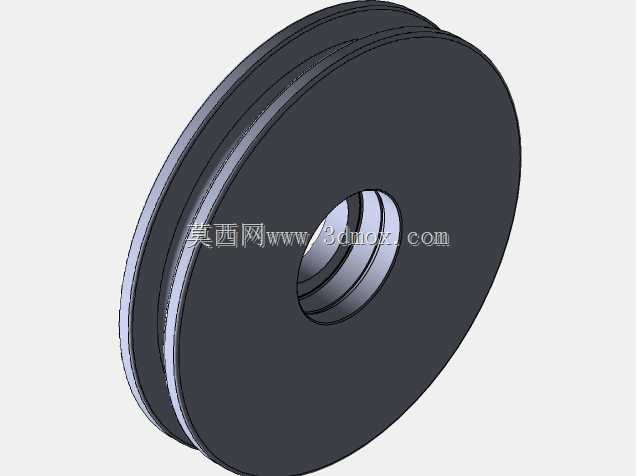

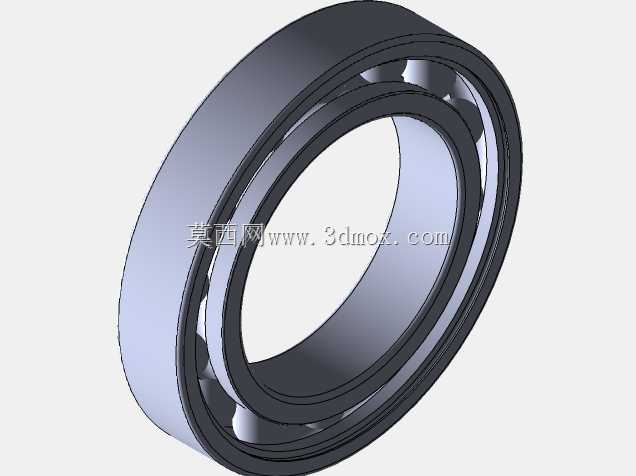

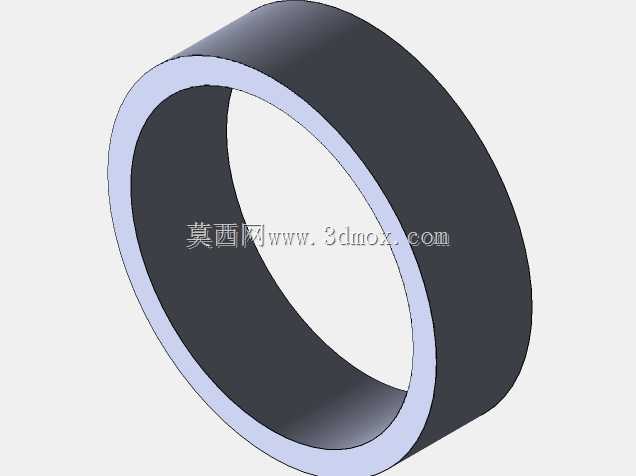

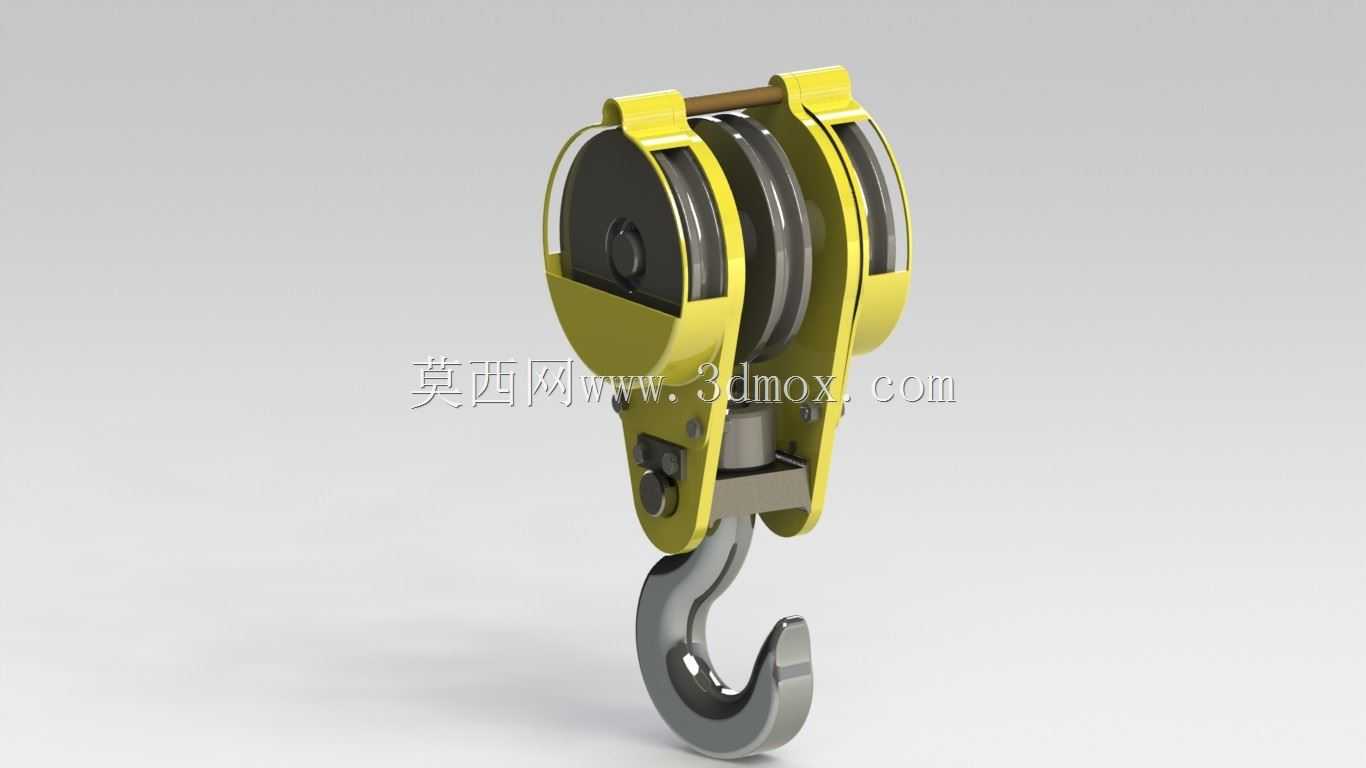

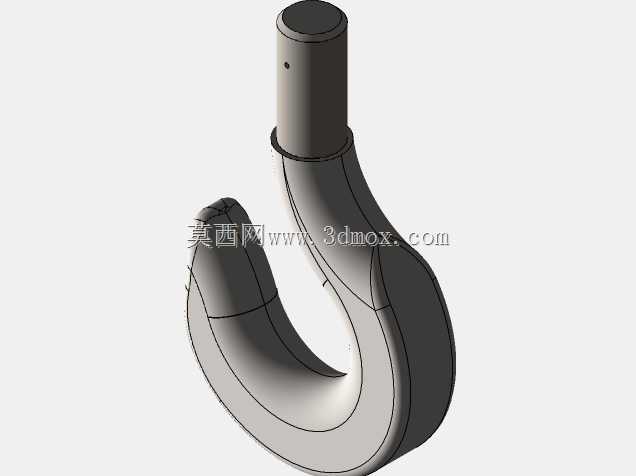

该20吨额定载荷的起重吊钩滑轮组，是桥式起重机、门式起重机、移动式汽车吊等起重设备的核心取物承载部件，主要应用于厂房重型工件吊装、港口货场散杂件装卸、基建工地重型建材转运、重型设备安装就位等需要垂直起吊重物的作业场景，是起重作业中直接连接被吊物与起重钢丝绳的关键受力构件。从结构设计逻辑来看，整套滑轮组采用多片滑轮同轴排布的结构，匹配对应倍率的钢丝绳缠绕方案，可在额定载荷范围内有效降低单根钢丝绳的受力负荷，同时配合起重设备的起升机构实现重物的平稳升降，滑轮轮槽经过曲面优化设计，可避免钢丝绳在收放过程中出现卡滞、偏磨问题，延长钢丝绳的实际使用寿命。吊钩部分采用锻造钩体结构，钩头的曲率半径、开口尺寸均按照20吨级载荷的受力要求设计，钩身颈部设置有推力轴承结构，可实现吊重状态下吊钩的自由回转，方便作业人员调整被吊物的朝向，适配不同吊装角度的作业需求。滑轮组外侧设置有分体式防护壳体，一方面可对滑轮、内部轴承、心轴等部件形成防护，避免作业过程中杂物、粉尘进入滑轮转动副造成磨损，另一方面壳体上预留的钢丝绳导向间隙可约束钢丝绳的进出位置，防止钢丝绳脱槽引发安全隐患。从安装边界来看，整套滑轮组的上部心轴端为标准连接接口，可直接与对应吨位的起重小车起升钢丝绳组匹配安装，无需额外制作转接构件，吊钩下端的开口尺寸可适配常规的卸扣、吊装带等配套吊具，满足不同类型被吊物的挂接需求。设计过程中对各受力节点的应力分布做了针对性优化，滑轮心轴、吊钩颈部、壳体连接螺栓等关键受力部件的尺寸均经过载荷校核，可承受额定载荷下的静载与动载冲击，滑轮内部采用免维护滚动轴承结构，转动阻力小，日常运维仅需定期检查润滑状态与连接紧固件的预紧力即可，适配各类高频率起重作业的使用需求。在实际选型应用中，该滑轮组可直接替换同吨位级别的老旧吊钩总成，安装尺寸与现有主流20吨级起重设备的吊具接口完全兼容，无需对原有起重设备的起升机构做结构改动，可有效降低设备维保更换的成本与周期。
