百毫米行程螺丝式线性驱动执行机构

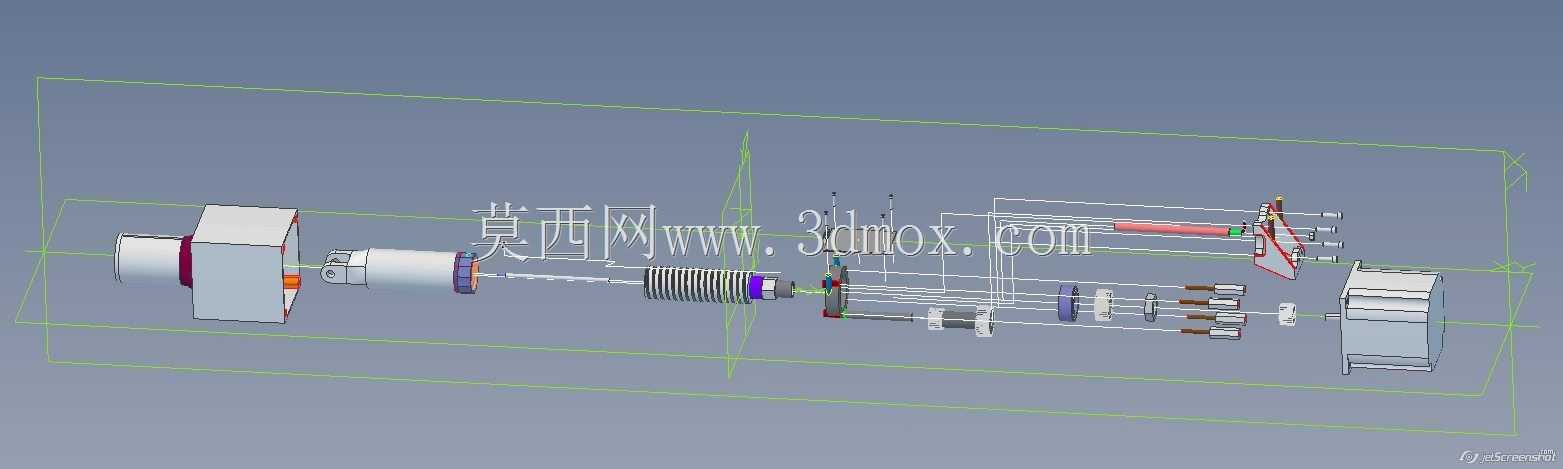

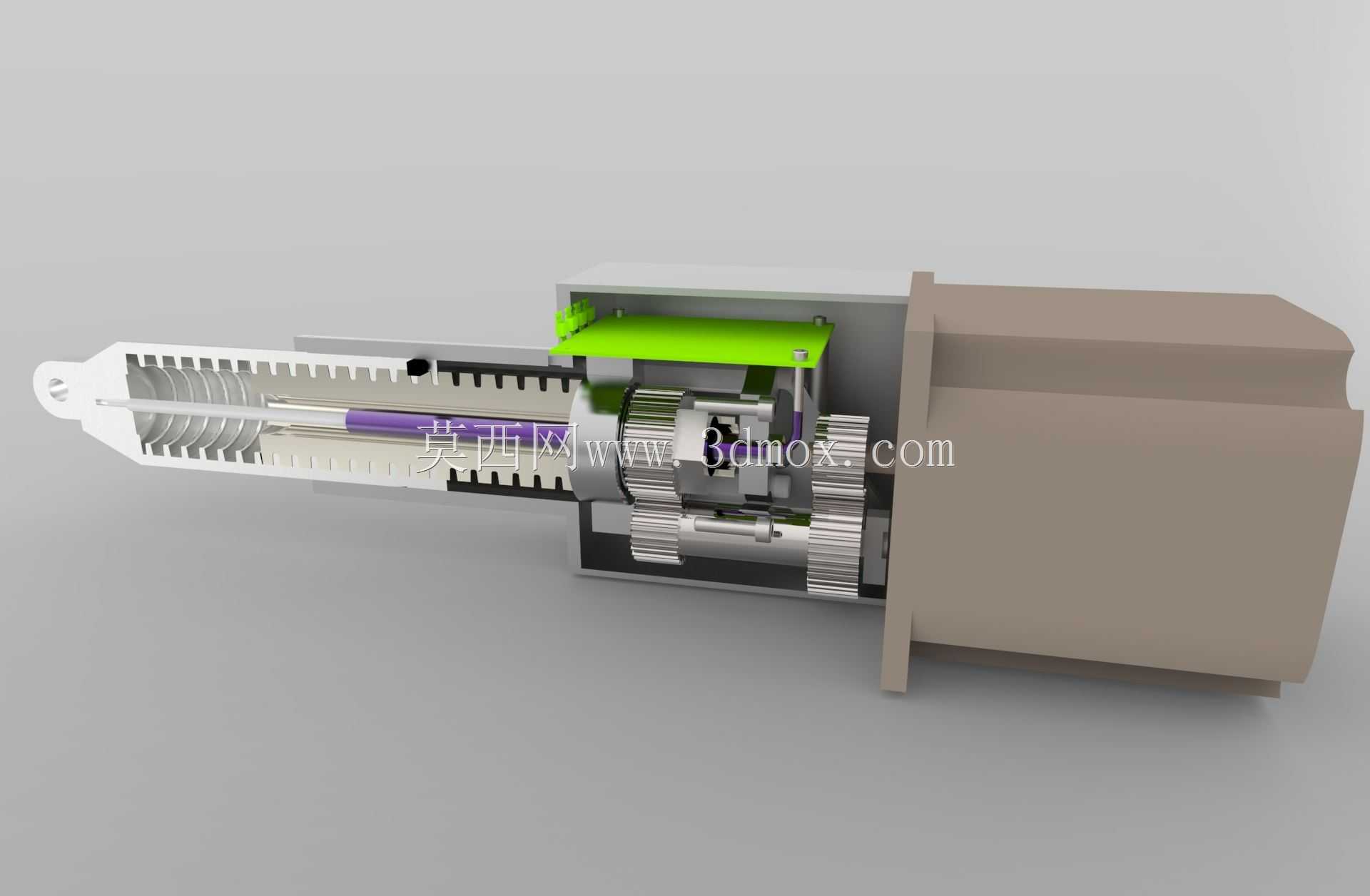

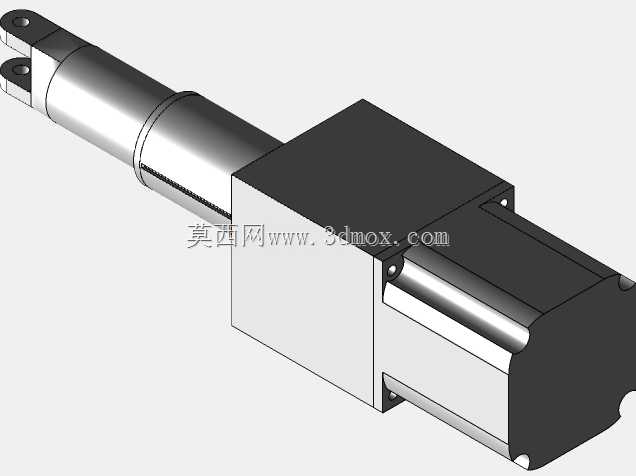

这款线性驱动装置采用螺丝副作为核心传动结构，额定伸缩行程为100mm，在小型顶升、位置调节类工况中有着非常广泛的适配场景。从结构设计逻辑来看，装置将减速齿轮组与传动丝杠集成在同一壳体内，输入端的动力经过多级齿轮减速后，将旋转运动转化为推杆的直线伸缩动作，相比气缸、液压缸类驱动部件，不需要配套气源、液压站等辅助设施，仅需匹配对应规格的动力输入即可完成动作输出，在小型自动化设备、家居智能调节、小型工装夹具的位置调整场景中，能够大幅简化配套系统的设计复杂度。从安装边界来看，装置尾部设置有带安装孔的固定基座，可通过螺栓直接固定在设备安装面，推杆端部可根据实际使用需求加装连接接头，适配铰接、刚性连接等不同的安装形式，收缩状态下整体结构紧凑，不会占用过多设备内部安装空间，伸出状态下100mm的行程能够覆盖绝大多数小行程直线调节的需求，日常使用中可通过控制动力输入的转数精准控制推杆伸出长度，实现不同位置的多点位停留。在结构细节设计上，内部的传动齿轮采用平行轴布置形式，能够在有限的壳体空间内实现足够的减速比，保证输出端有足够的推力满足顶升、推拉的负载需求，丝杠部分配合导向结构，避免推杆伸缩过程中出现转动、卡滞的问题，外壳部分采用分段式设计，传动段壳体预留足够的内部空间容纳齿轮与丝杠组件，尾部的动力安装段可适配不同规格的动力部件，方便使用者根据实际负载、速度需求匹配对应的动力输入。实际应用中，这类小行程线性驱动器常被用在小型设备的舱门启闭、工装夹具的压紧动作、小型工作台的高度微调、智能家居的家具角度调节等场景，相比大行程的工业级线性驱动部件，这款结构更加简单紧凑，零部件数量少，在建模过程中可清晰看到每一级传动的配合关系，齿轮的啮合间隙、丝杠与螺母的配合公差、壳体与内部组件的装配关系都做了完整的还原，对于学习螺旋传动结构、小型减速机构集成设计的从业者来说，能够直观理解这类直线驱动装置的设计逻辑，在进行同类产品设计时，可参考其壳体内部的空间排布方式，在保证结构强度与传动可靠性的前提下，尽可能压缩整体外形尺寸，缩小安装所需的空间占用，同时其固定端与活动端的连接形式也具备较高的参考价值，可根据实际安装场景调整连接结构的形式，无需大幅改动核心传动部分即可适配不同的安装需求。
