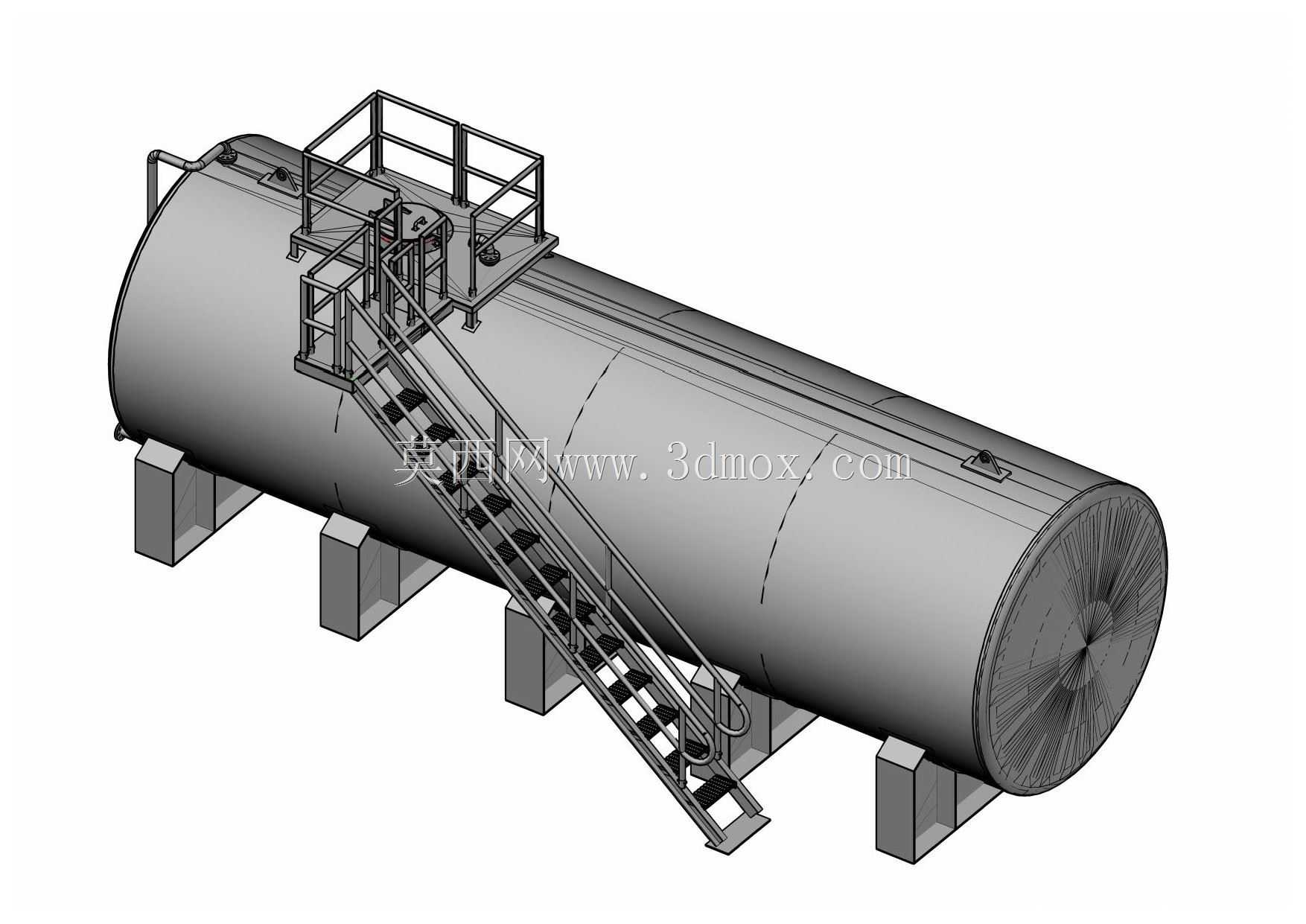

带检修梯台的125立方卧式储水罐体

在工业厂区供水、消防水储备、生产工艺循环水暂存、中小型化工项目常压液体存储等场景中，卧式储液罐体的选型与安装一直是结构设计人员需要兼顾实用性与运维便利性的核心环节，这款125立方容积的卧式储水罐体，在常规卧式承压储罐的结构基础上，整合了顶部操作平台与斜向爬梯结构，解决了传统卧式罐顶部阀门操作、液位检测设备维护时无可靠作业面的痛点。从结构设计逻辑来看，罐体主体采用标准椭圆封头焊接成型，筒身环向、纵向焊缝均按常压储液设备的受力要求做了等强设计，底部设置四组鞍式支座，支座的支撑间距经过挠度验算，避免满液状态下筒身出现过大的下挠变形，支座底板预留了地脚螺栓安装孔位，可直接与混凝土基础做锚固连接，安装时需要注意基础的水平度偏差控制在允许范围内，防止支座受力不均导致局部应力集中。顶部的操作平台采用格栅板铺设，四周设置高度符合安全规范的防护栏杆，栏杆底部设置挡脚板，防止工具、零配件从平台坠落，连接地面与平台的斜梯倾角按常规工业人行梯标准设置，踏步采用防滑花纹板或格栅结构，梯身两侧设置连续扶手，爬梯与罐体、平台的连接节点均采用焊接加筋板补强，避免人员通行时出现结构晃动。罐体侧壁预留了进出液管口、溢流管口、排污管口、液位计安装口等标准接口，接口的法兰规格、位置高度可根据实际项目的管路走向做适配调整，顶部设置人孔与呼吸口，满足日常检修进罐作业与罐内压力平衡的需求。在三维建模过程中，所有结构件的尺寸均按实际工程加工比例搭建，鞍座的包角、爬梯的踏步间距、护栏的横杆高度都符合对应的工业设计规范，模型完整还原了罐体与附属结构的连接关系，可直接用于厂区布置方案的可视化展示、安装施工的技术交底，也可作为同类常压储液设备改型设计的基础参考框架，设计时充分考虑了满液载荷下的结构受力传递路径，从罐体筒身到鞍座再到安装基础的载荷传递路径清晰，没有出现应力突变的薄弱结构，附属梯台的位置避开了罐体主要管口的操作空间，人员登上平台后可顺畅操作顶部的阀门、仪表，不会出现结构干涉的问题。
