可升降折叠急诊转运救护担架结构设计

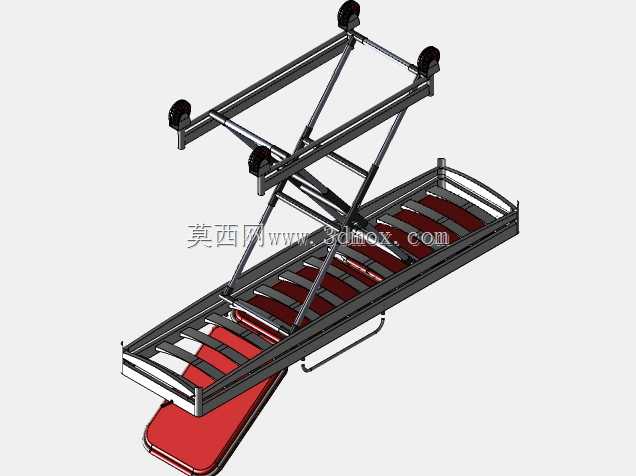

这款救护转运担架的结构设计，核心围绕急诊场景下的病患转运需求展开，日常主要部署在急救现场、急诊科室与救护车接驳环节，用于转移行动受限的急症、创伤病患，解决不同高度载体间的病患搬移痛点，减少搬运过程中对病患造成的二次伤害。从功能结构来看，其采用剪叉式升降机构作为核心承载支撑，剪叉臂组通过铰接点连接，配合底部的滑动导向结构实现平稳升降，升降行程可覆盖救护车车厢底板高度、急诊平车高度、病床高度等常见转运场景的高度差，无需额外抬升病患即可完成不同载体间的平移对接，大幅降低医护人员的搬运动作强度。床架主体采用框架式镂空结构，床面分段设置支撑垫，靠近脚端的位置设计有可抽拉延伸的托板，可针对不同身高的病患调整支撑长度，适配不同体型病患的躺卧支撑需求，避免肢体悬空造成的不适或二次损伤。床架底部四周设置带锁止功能的脚轮，轮组采用静音耐磨材质，在推送过程中可减少颠簸震动与噪音，锁止结构触发后可将担架整体固定在指定位置，防止接驳过程中担架滑移引发安全隐患。设计过程中优先考虑结构的承重稳定性，剪叉臂的铰接点位置经过受力校核，确保在额定承载下升降过程无卡滞、无结构形变，框架杆件采用等强度设计，在保证整体结构刚度的前提下尽可能控制自重，方便医护人员短距离推移操作。安装边界方面，担架处于最低收纳位置时整体高度较低，可适配常规救护车的内部储物空间，展开至最高位置时可与多数急诊抢救床、住院病床的床面高度齐平，床架整体宽度控制在常规医用通道的通行宽度范围内，可顺利通过医院走廊、电梯门等狭窄通行区域，不会出现卡滞无法通行的问题。床架侧边设置有隐藏式推拉扶手，推送时可拉出作为施力点，收纳后与床架侧面齐平，不会额外占用通行空间，也避免剐蹭周边物体。整体结构无突出的尖锐棱角，所有杆件连接位置均做圆弧过渡处理，防止转运过程中剐蹭病患或医护人员，也避免勾扯输液管路、监护设备连线等附属配件。
