商用双头意式浓缩咖啡制作设备结构设计

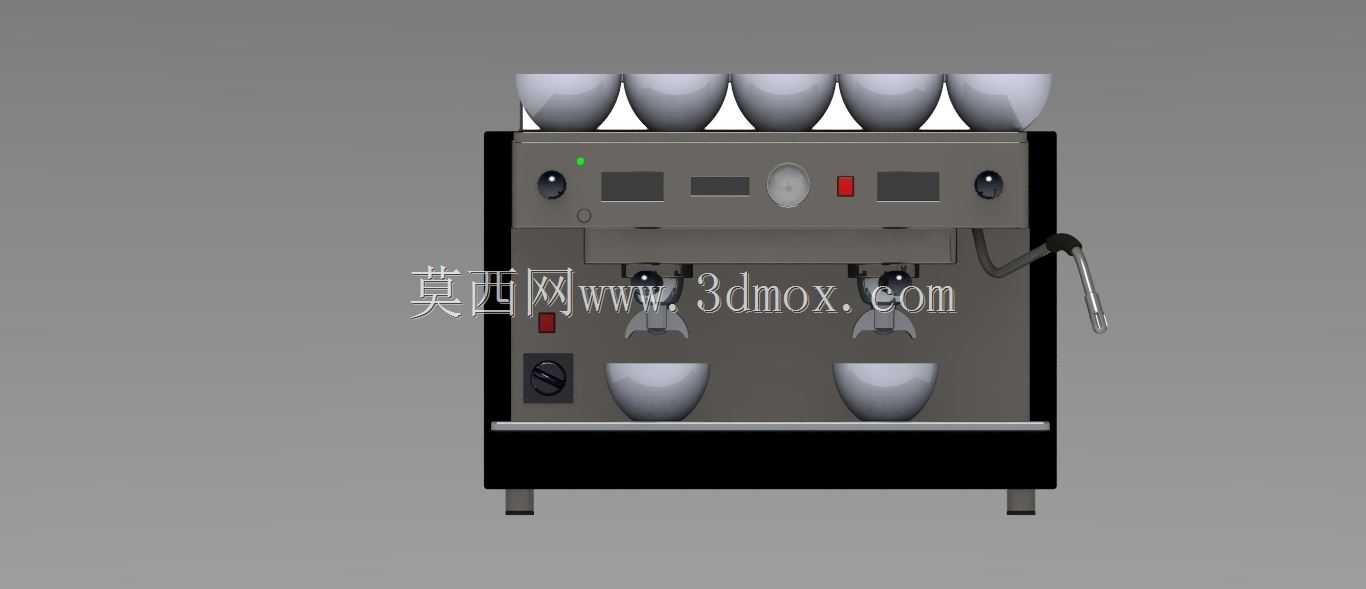

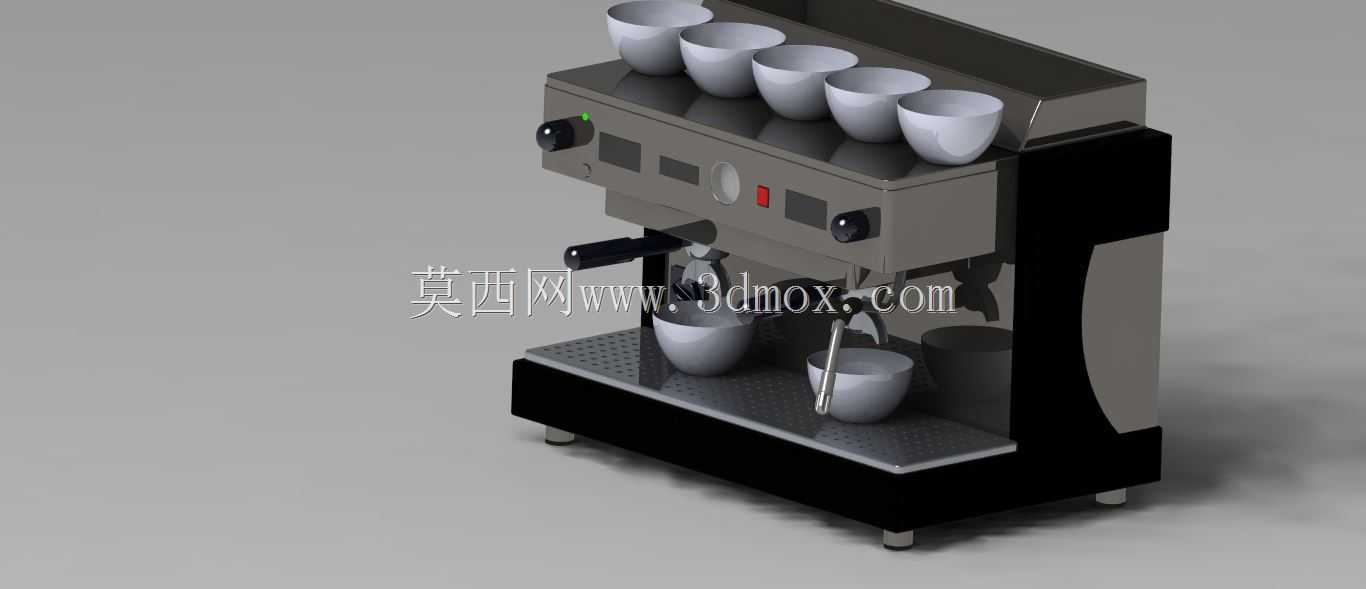

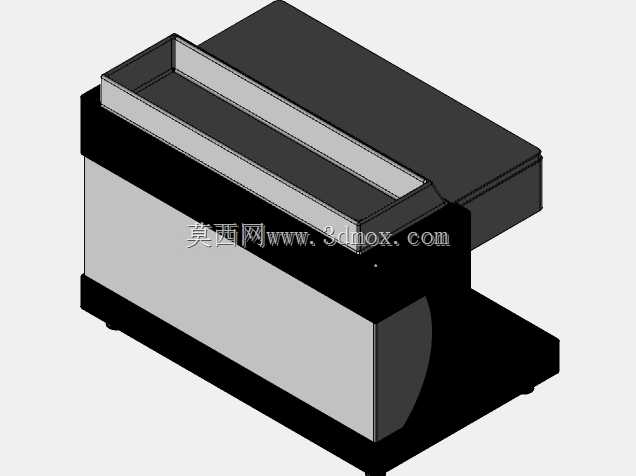

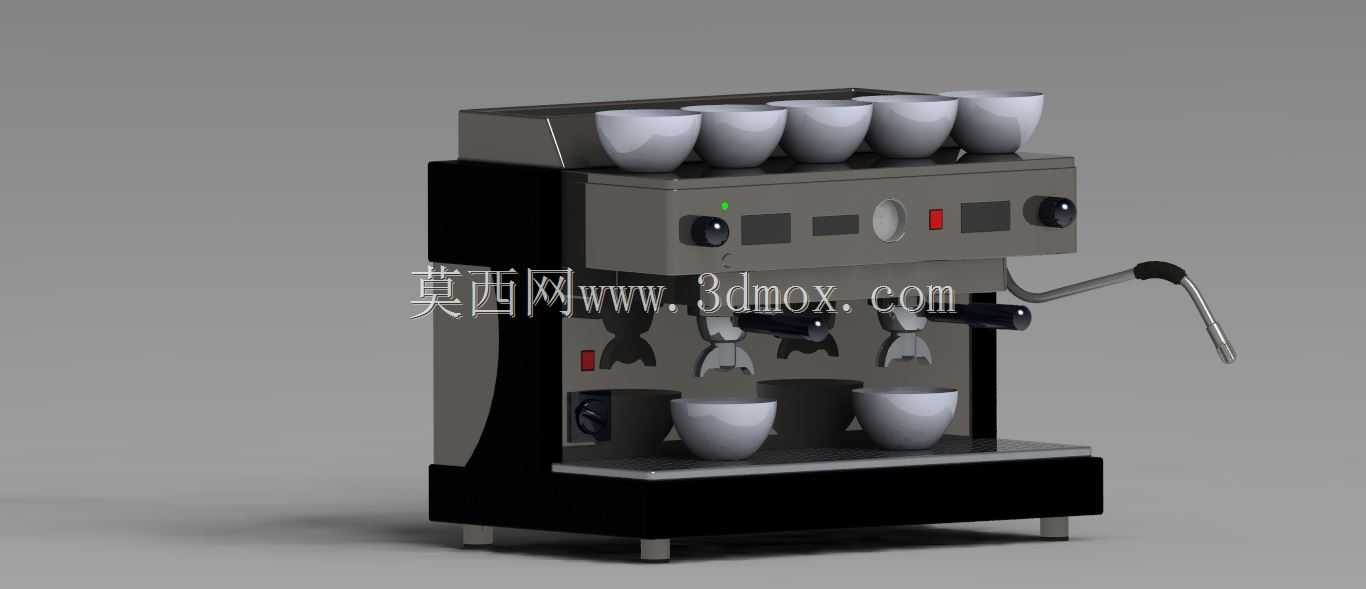

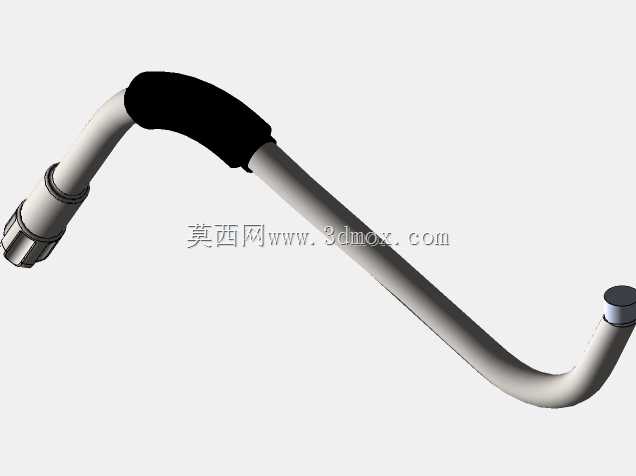

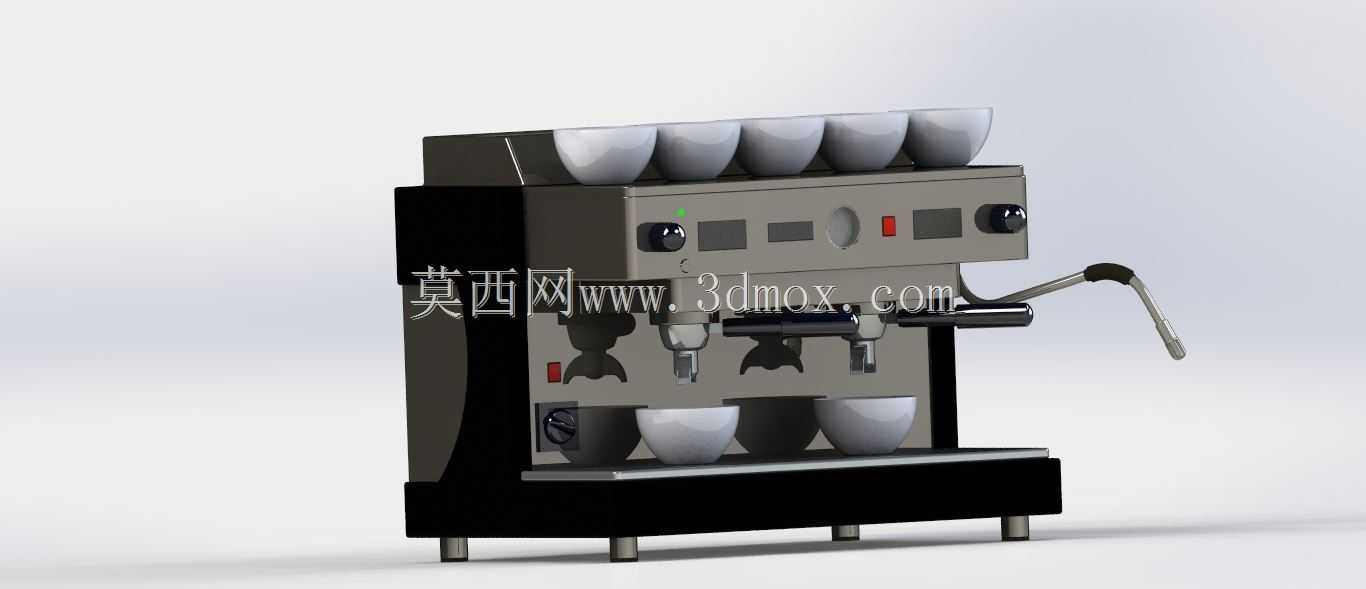

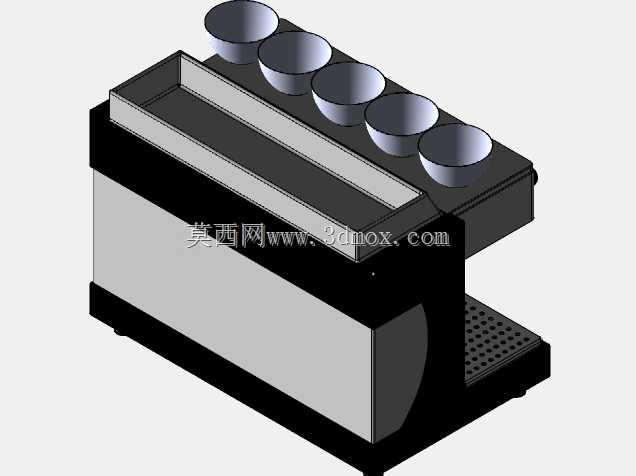

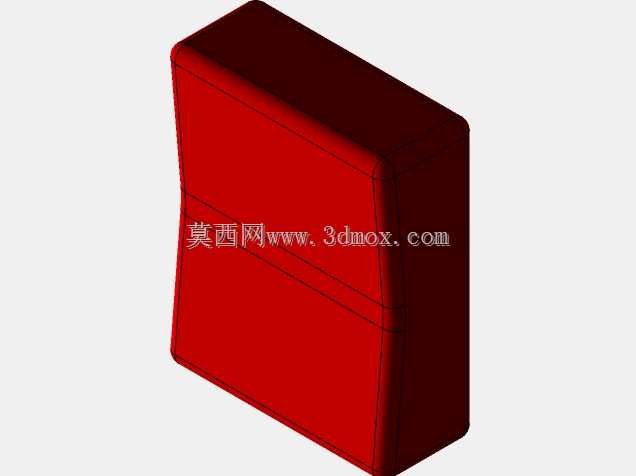

这款双头意式浓缩咖啡设备的三维结构设计，首先要匹配商用咖啡门店的吧台安装边界，整体宽度控制在700mm区间，深度适配常规600mm进深的商用操作吧台，机身底部预留15mm的支撑脚调节空间，可适配吧台台面轻微不平整的安装场景，背部预留20mm的走管间隙，方便进水、排水管线的排布，不会出现管线挤压弯折的问题。从实际应用场景来看，这类设备主要落地于连锁咖啡店、精品咖啡馆、自助餐饮区等高频出餐场景，单头每小时可稳定输出80-100份标准意式浓缩，双头并行作业可覆盖早高峰150-200杯的出餐需求，同时顶部设置的温杯区可容纳6个标准意式咖啡杯，提前将杯身预热至40-50℃，避免冷杯接触高温萃取液导致风味快速散失。功能设计层面，设备正面设置两组独立的萃取控制按键，分别对应单杯、双杯萃取定量程序，中间配置蒸汽棒可完成牛奶打泡作业，满足拿铁、卡布奇诺等奶咖的制作需求，机身侧面设置的水压表、锅炉温度显示窗口，可让操作人员实时监控设备运行参数，保证萃取压力稳定在9bar、萃取水温维持在92℃左右的标准区间。结构设计思路上，整体采用立式分层布局，上层为温杯区与操作控制面板，中层为双组萃取冲煮头与蒸汽发生模块，下层为接水盘与杯座区域，机身外壳采用钣金折弯加表面喷塑处理，既满足餐饮场景的易清洁要求，也能降低整机重量方便安装搬运，冲煮头位置做了15°的仰角设计，操作人员放置、取下咖啡手柄时无需过度弯腰，符合商用场景长时间操作的人机工程要求。设备的管线排布全部隐藏在机身内部侧板后方，预留了独立的维修拆卸口，日常更换密封圈、清理锅炉水垢时无需完全拆解整机，可大幅降低后期运维的时间成本，接水盘采用抽拉式结构，容量设置为2L，可容纳高峰时段2-3小时的废水排放，无需频繁倾倒清理。
