双轮式星形槽轮间歇传动机构

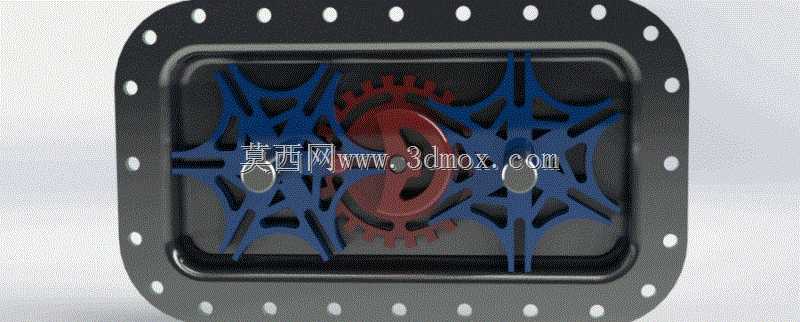

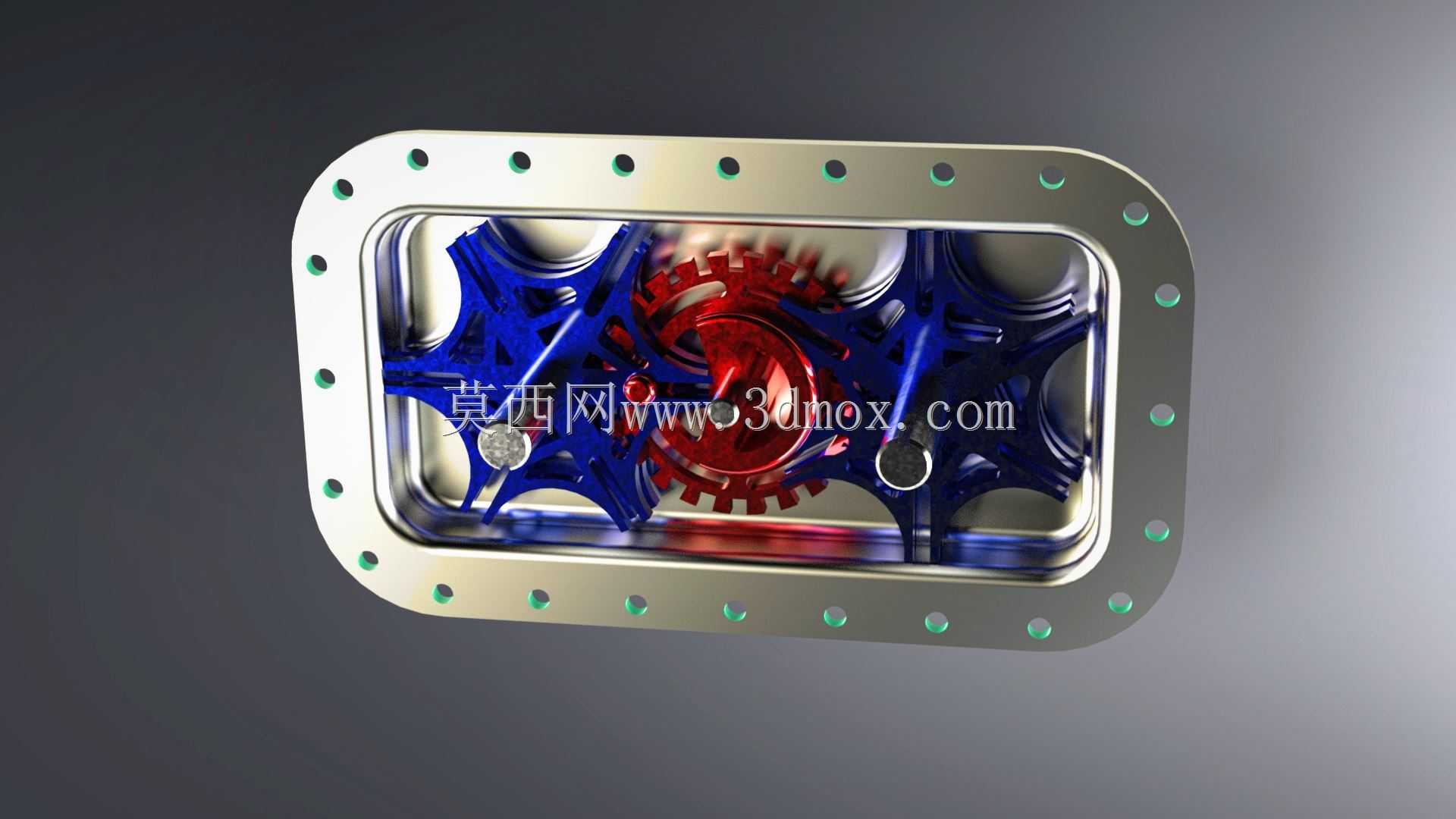

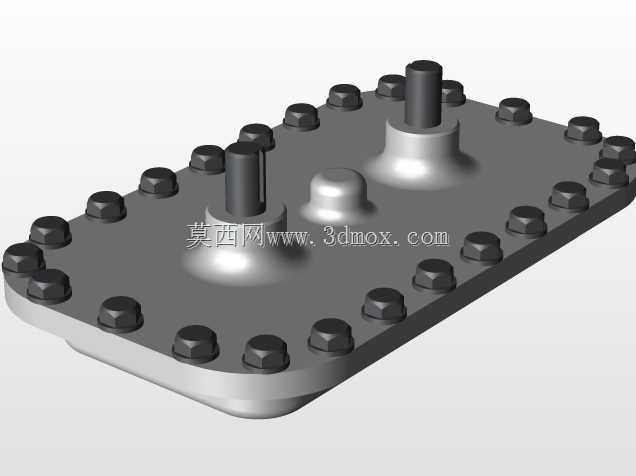

这套间歇传动结构核心采用对称布置的双星形槽轮搭配中心主动拨盘与配套传动齿轮，可实现单输入下的双侧同步间歇分度动作，常应用于多工位回转工作台、高速包装设备送料工位、制表机芯走时模块、自动化装配线转位机构等需要周期性间歇进给的场景。从实际使用需求出发，这类机构相比棘轮传动，运行过程冲击更小、分度精度更高，在高速轻载的间歇传动工况下能保持稳定的传动比，不会出现棘轮传动常见的跳齿、回程间隙过大问题。设计过程中首先要确定槽轮的槽数，本次结构采用六槽星形槽轮，对应主动拨盘每旋转一周，槽轮完成60度的分度转动，双侧槽轮对称布置的结构，可同时驱动两个工位做同步间歇动作，能缩减单台设备的传动组件数量，压缩设备整体安装空间。中心主动拨盘的圆柱销尺寸与槽轮槽宽采用H7/g6的间隙配合，既保证传动过程无卡滞，又能将回程间隙控制在0.02mm以内，满足精密分度的精度要求。外围的安装法兰采用带均匀安装孔的矩形边框结构，安装孔沿法兰边框等距布置，可直接通过螺栓固定在设备安装基板上，不需要额外设计转接安装板，安装边界规整，能适配多数自动化设备的安装工位尺寸。传动齿轮与主动拨盘同轴固定，齿轮参数经过匹配计算，保证拨盘的输入转速与槽轮的分度节奏完全匹配，不会出现传动干涉。槽轮的星形辐条结构做了等强度优化，在保证结构刚性的前提下尽可能降低转动惯量，减少高速启停过程中的惯性冲击，延长组件使用寿命。整套机构的所有转动副都预留了标准轴承安装位，装配时可直接选用标准微型深沟球轴承，降低零件加工与维护成本。实际装配调试时，需要先调整主动拨盘圆柱销与槽轮槽口的啮合间隙，再校准双侧槽轮的初始相位，保证两侧输出动作完全同步，避免出现工位错位问题。这类结构在制表行业应用时，可作为机芯的走时传动模块，实现秒针的步进式运动；在包装设备上应用时，可驱动多工位转盘完成上料、装填、封口、下料的工位转移动作，传动过程平稳无抖动，能适配每分钟120次以内的高速分度工况。
