轴切割机用长轴传动零件结构设计

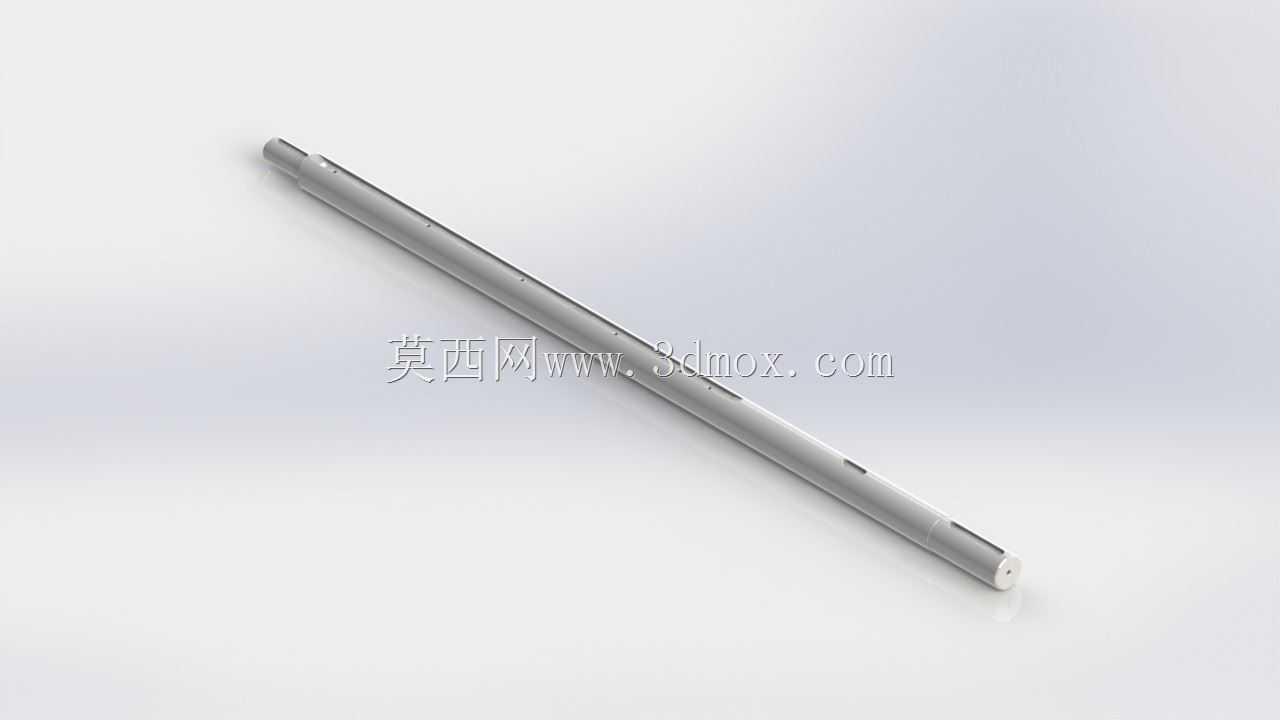

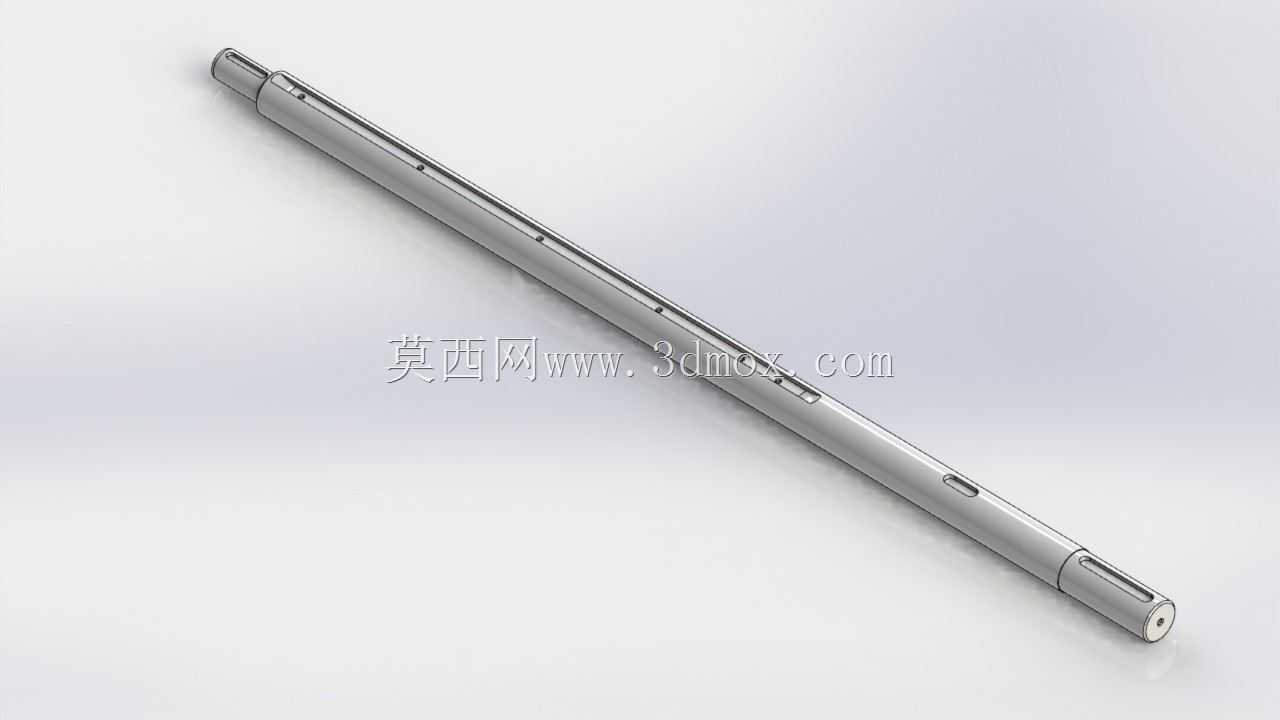

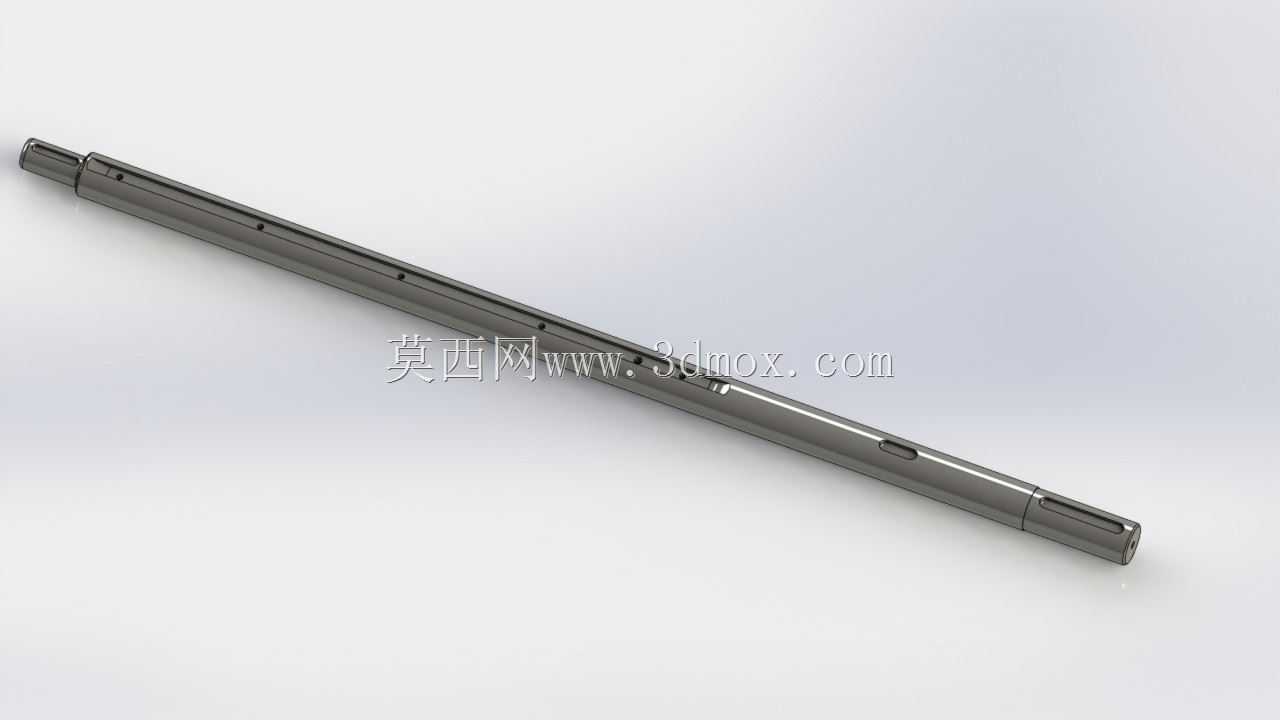

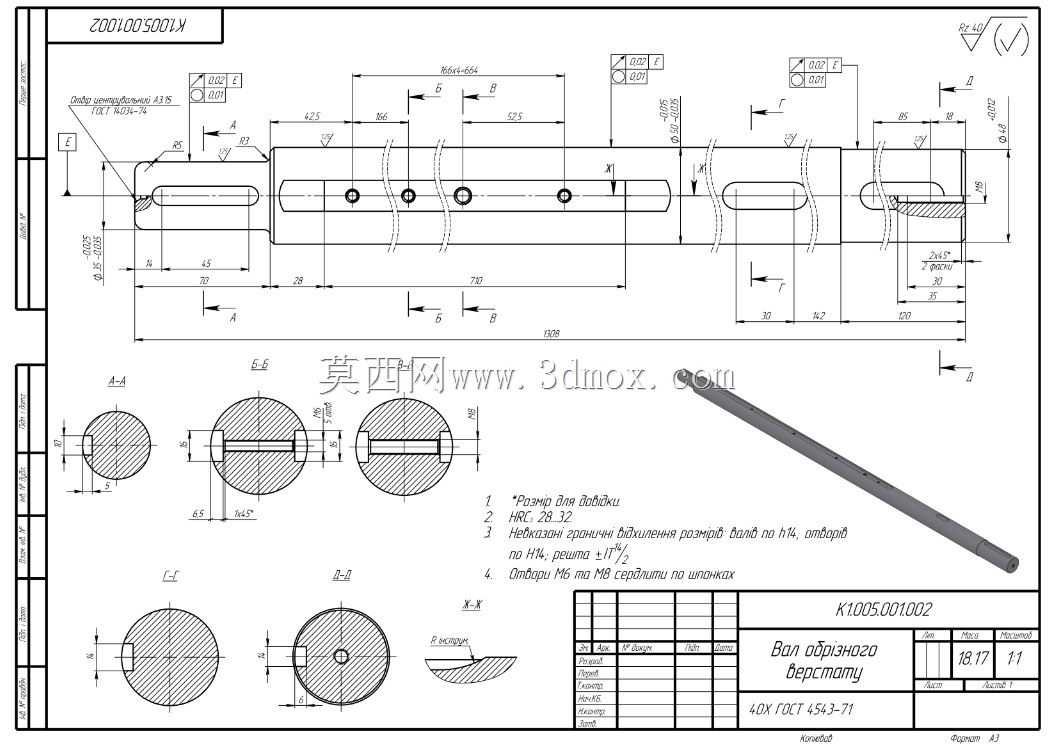

这款长轴类零件是轴切割设备的核心传动承载构件，在金属型材切割、管材下料等加工场景中，承担动力传递、切割工位进给导向的核心作用，设备运行时，电机输出的扭矩通过该轴传递至切割执行端，同时轴上预设的多组键槽、径向孔位，用于安装定位套、传动键、行程触发挡块，保障切割过程中刀盘进给的同轴度与行程精度，避免切割断面出现斜口、毛刺超差的问题。从结构设计逻辑来看，该轴采用阶梯轴构型，不同轴径的过渡位置均设计了圆角卸荷结构，可有效降低长期交变载荷下的应力集中风险，避免轴肩位置出现疲劳断裂；轴身分布的多组径向通孔，用于穿装锁紧销钉，实现轴上配套滑动轴承、传动齿轮的轴向定位，相比传统轴端挡圈定位，这种销孔定位可承受更大的轴向冲击载荷，适配切割作业中频繁启停、进给冲击的工况特性。轴端设计的扁位与内螺纹结构，用于安装切割头连接座，扁位可传递大扭矩避免连接座周向打滑，内螺纹则可通过锁紧螺母预紧，消除连接间隙，保障切割头的安装刚性。从安装边界来看，该轴的各段轴径与配套的滑动轴承、支撑座内孔尺寸严格匹配，安装时需保证两端支撑位的同轴度公差在0.02mm以内，轴上键槽的对称度公差需控制在0.015mm范围内，避免装配后出现传动卡滞、运转跳动超差的问题。轴身的表面粗糙度根据功能段做了差异化设计，支撑轴颈位置粗糙度要求达到Ra0.8，满足滑动轴承的配合耐磨要求，非配合轴段粗糙度为Ra3.2，在降低加工成本的同时，可避免轴身积屑卡滞配套的滑移组件。设计过程中针对切割作业的粉尘、切削液飞溅工况，轴的配合面预留了密封件安装槽位，可加装骨架油封阻挡切削液与金属碎屑进入轴承配合位，延长支撑组件的使用寿命。轴上的多组断面结构用于安装行程触发凸轮，配合设备上的接近开关实现切割行程的限位控制，孔位的位置度公差经过严格校核，确保行程触发位置与刀盘进给位置精准对应，避免出现超程撞刀的问题。
