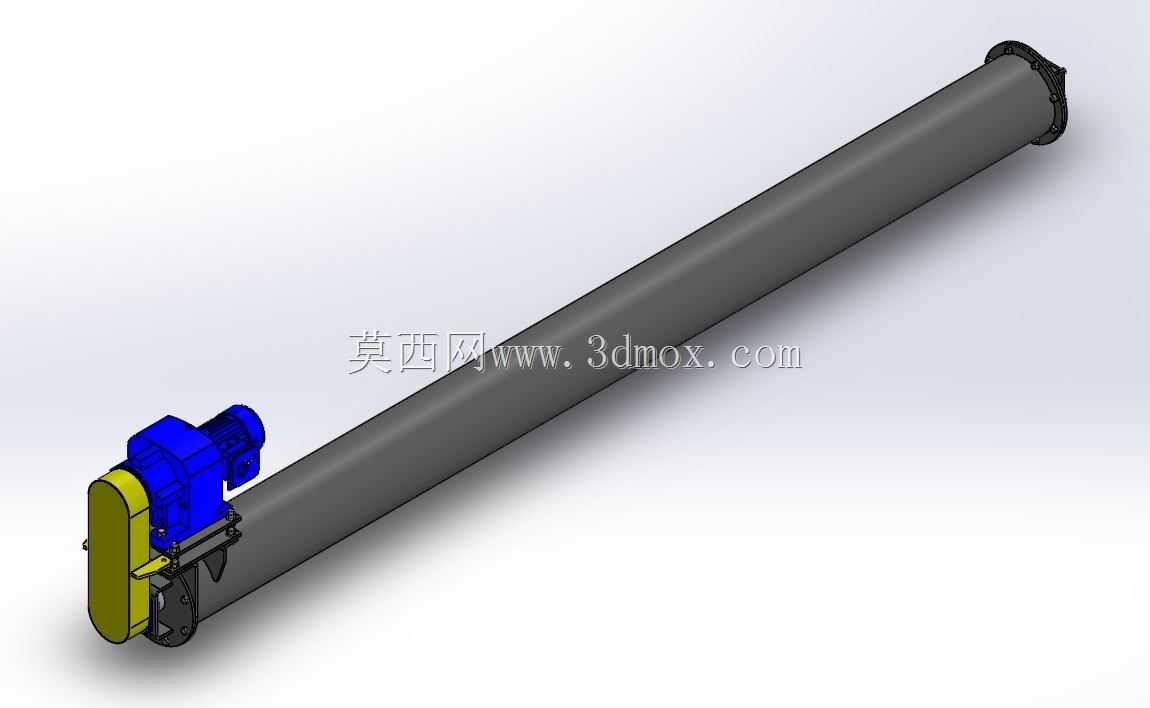

带驱动总成的水平螺旋给料输送设备结构

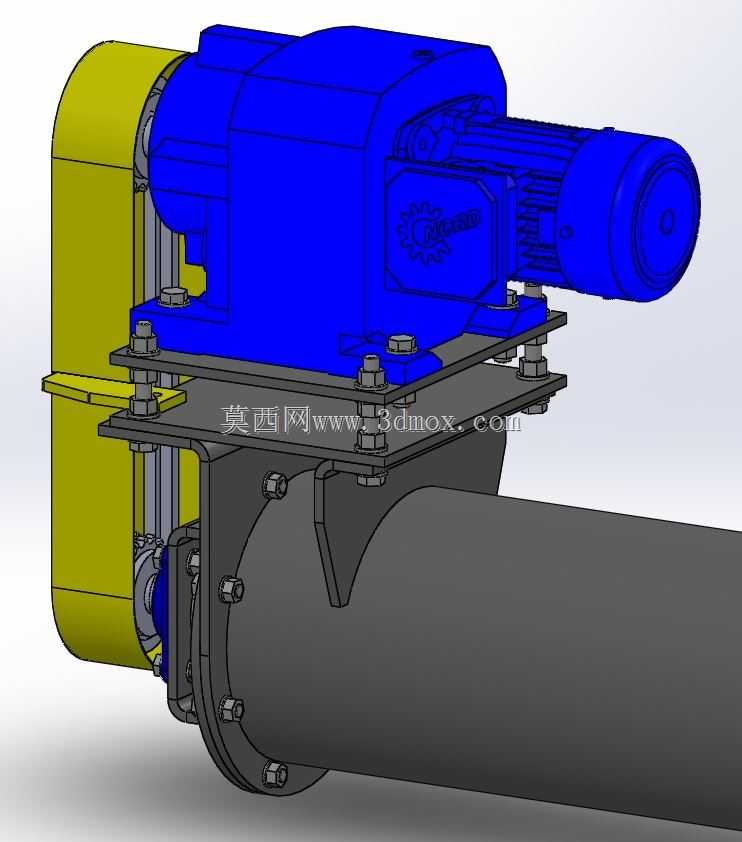

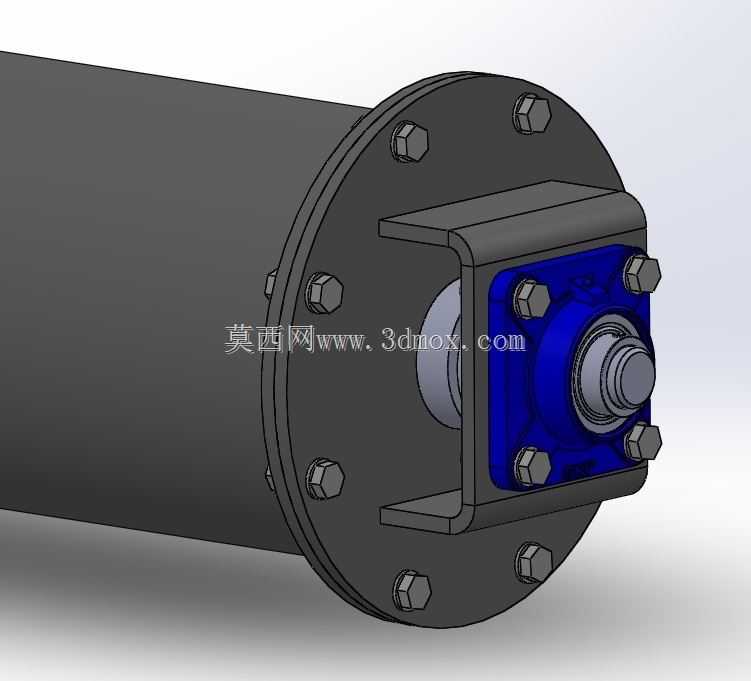

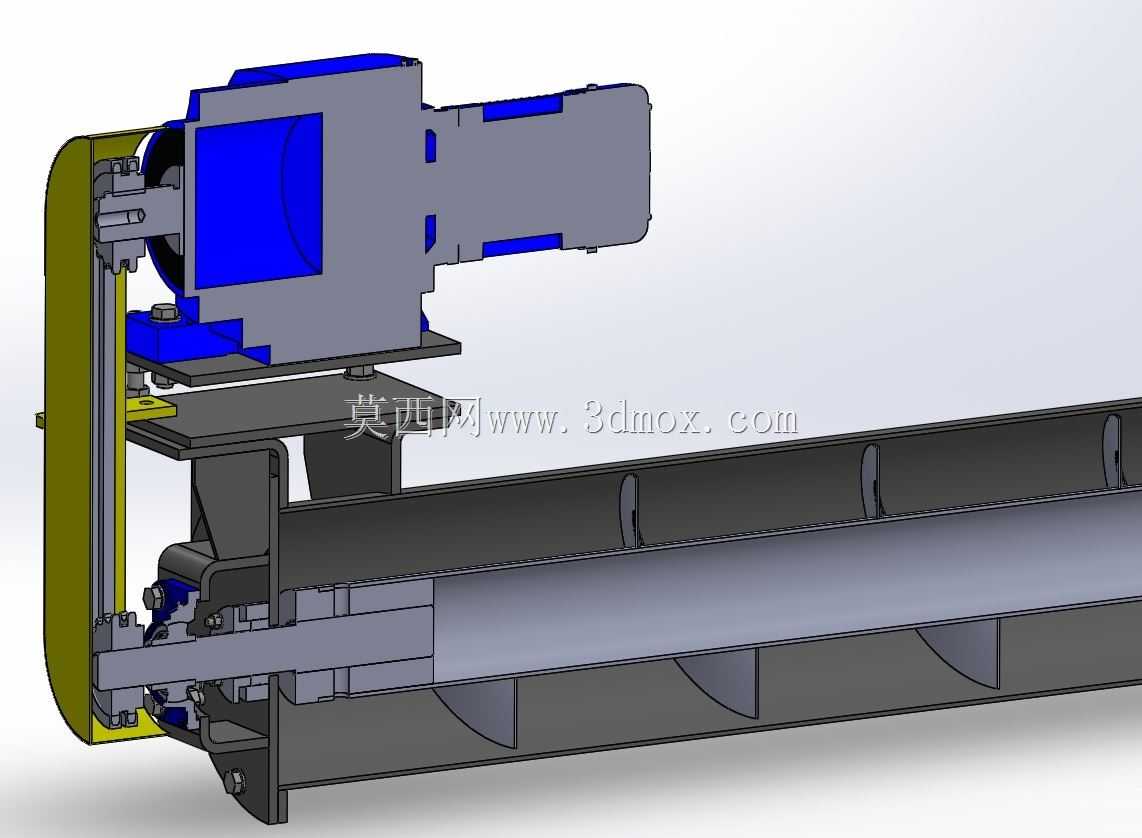

在粮食加工、建材生产、化工粉体处理、矿山散料转运的生产环节中，这类水平布置的螺旋输送设备是衔接上下游工序的核心中转装置，主要负责粉状、颗粒状、小块状散料的密闭式水平转运，避免物料在输送过程中出现撒漏、扬尘问题，相比带式输送更适配易飞扬、有一定密闭输送要求的物料工况。从结构设计来看，该设备采用端部直连驱动的布置形式，驱动端集成了减速电机与传动支座，通过轴承座将动力传递至槽体内的螺旋轴，螺旋叶片采用连续满面式结构，适配流动性较好的散料推送，叶片与U型槽体之间预留了合理的运行间隙，既避免运转过程中叶片刮蹭槽体内壁，也能减少槽底的物料残留。槽体采用分段式U型结构设计，上沿预留法兰边可配套密封盖板，实现全密闭输送，槽体底部设置的支撑支架可直接与厂区设备安装平台的预埋钢板配合固定，安装时需保证螺旋轴的水平度偏差控制在合理范围，避免长期运转出现轴系偏磨、轴承过热的问题。驱动端的侧装支架将减速电机与槽体端部轴承座整合为一体，既缩短了整体传动链的长度，减少传动损耗，也能让设备整体的安装占地更紧凑，适配车间内空间有限的技改安装场景。设计过程中重点考虑了轴系的受力平衡，端部采用带密封的轴承结构，阻隔槽内粉尘进入轴承腔延长维护周期，尾端设置的推力轴承可承受螺旋推送物料时产生的轴向反力，避免螺旋轴出现轴向窜动。设备的进料口可根据上游出料设备的位置开设在槽体顶部对应位置，出料口可设置在槽体底部任意段，适配不同工艺的进出料点位需求，安装边界上需预留驱动端的检修空间，方便后期对减速电机、轴承组件进行维护更换，槽体侧面可根据需要开设观察口，方便日常巡检时查看内部物料输送状态，避免出现物料卡滞、叶片变形的问题。这类结构的输送设备输送量稳定，可通过调整减速电机的输出转速匹配不同的物料给料量需求，在散料处理生产线中可承担计量给料、中转输送、多点布料等不同功能，结构简单可靠，日常维护仅需定期检查轴承润滑状态、叶片磨损情况即可，长期运行的维护成本较低，适配多数常规散料的连续输送工况。
