四柱式液压压模压板成型压力机结构

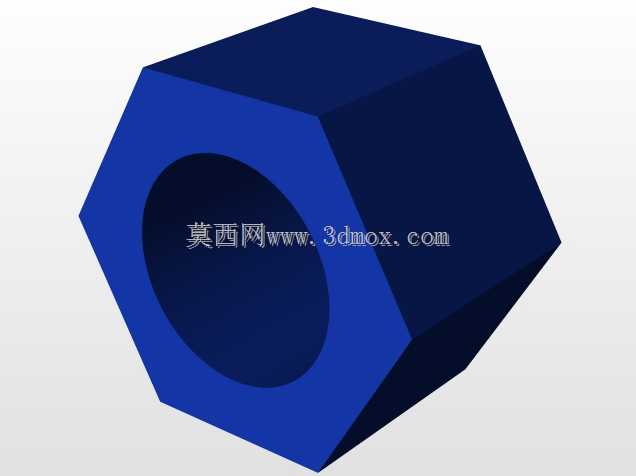

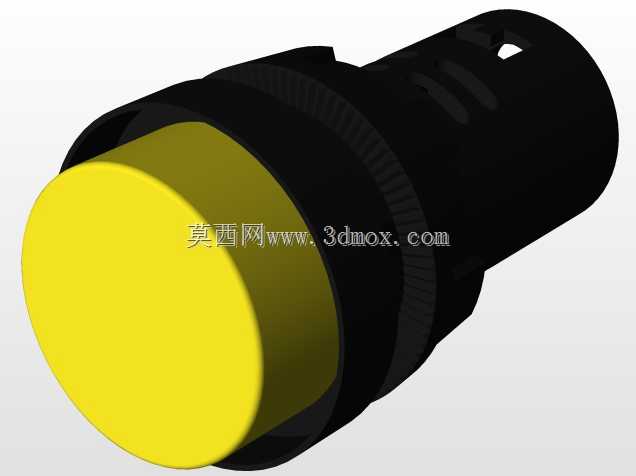

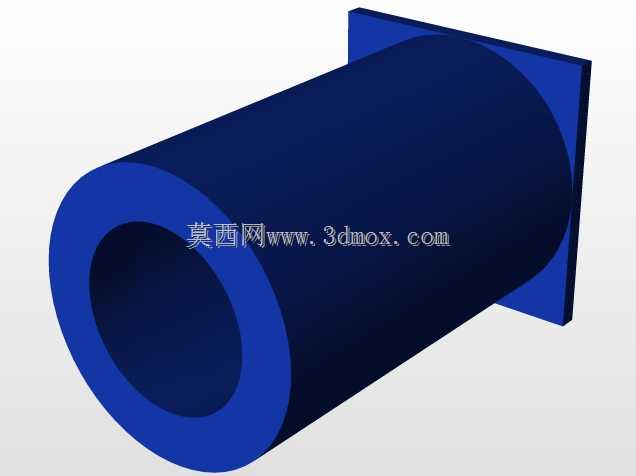

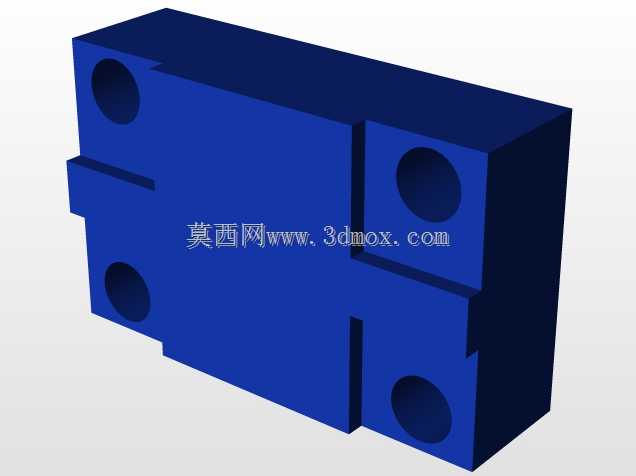

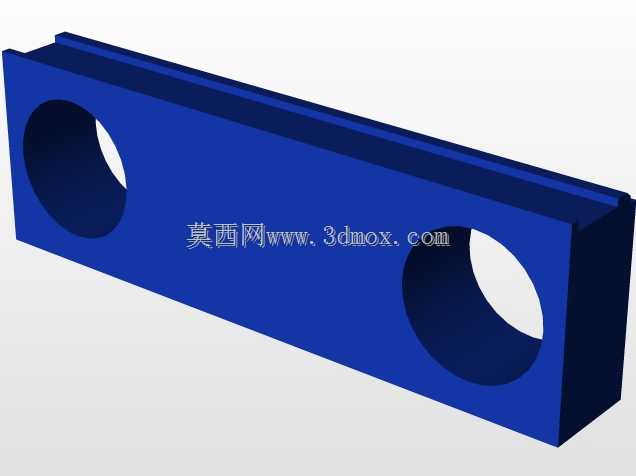

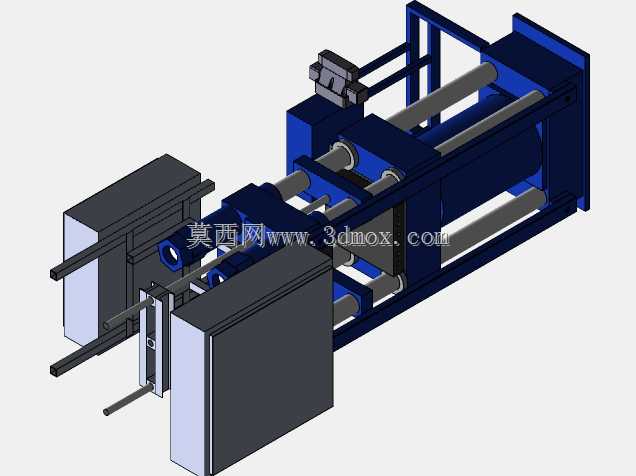

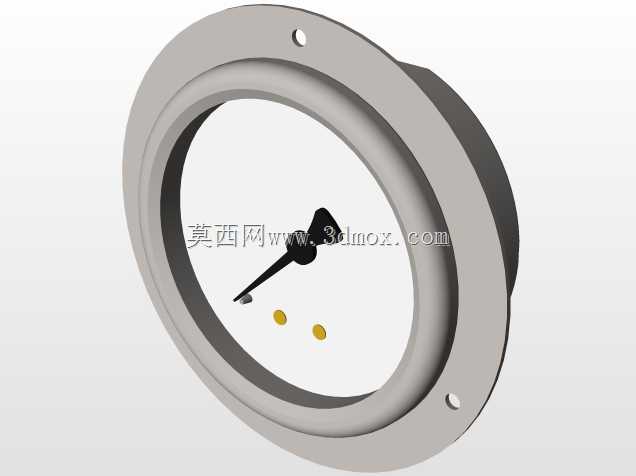

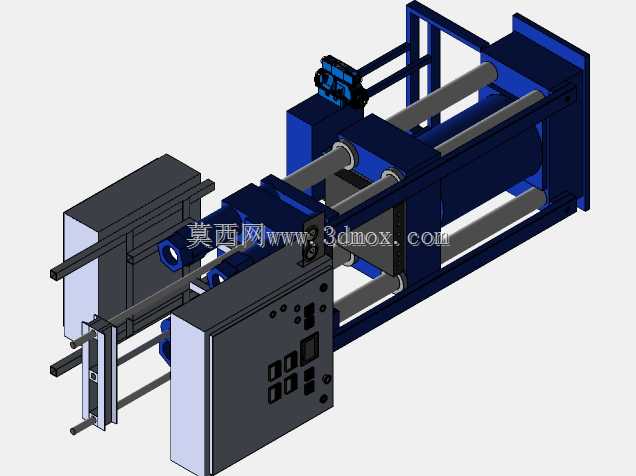

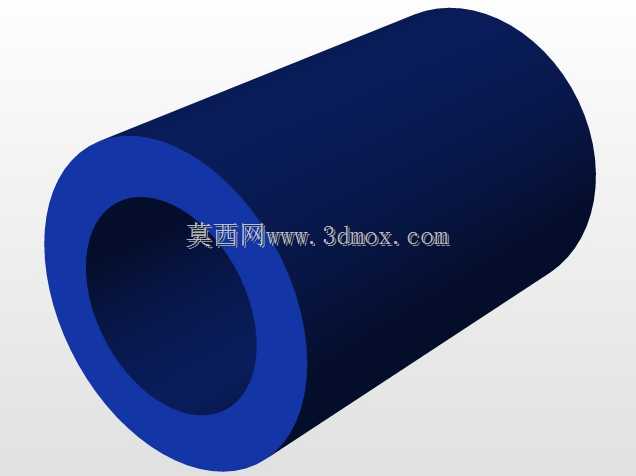

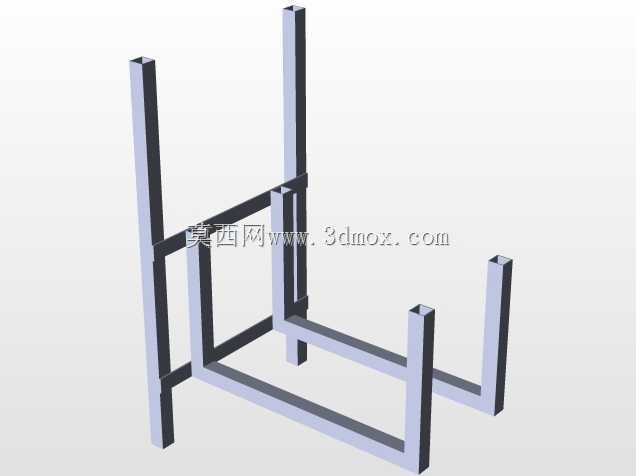

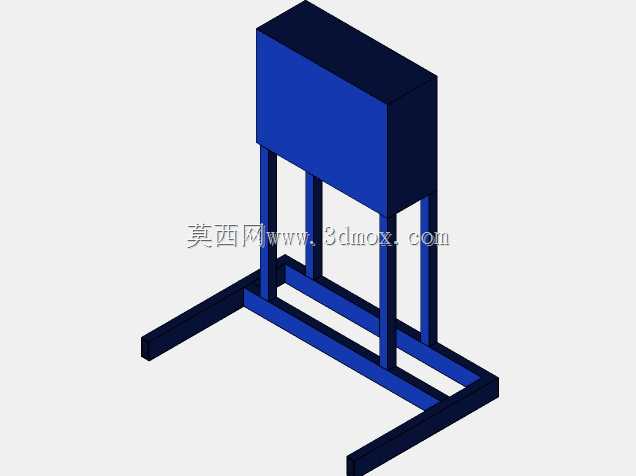

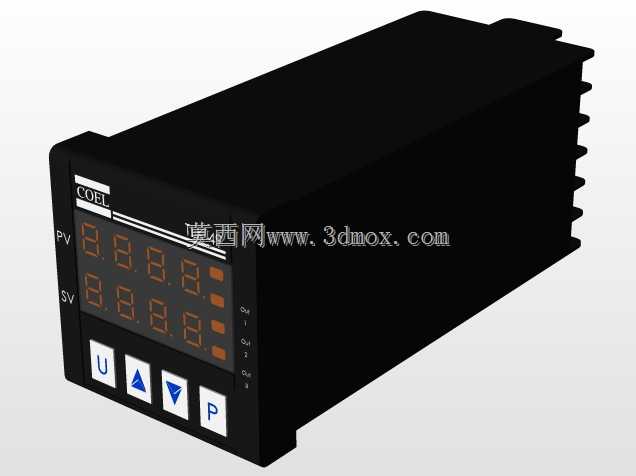

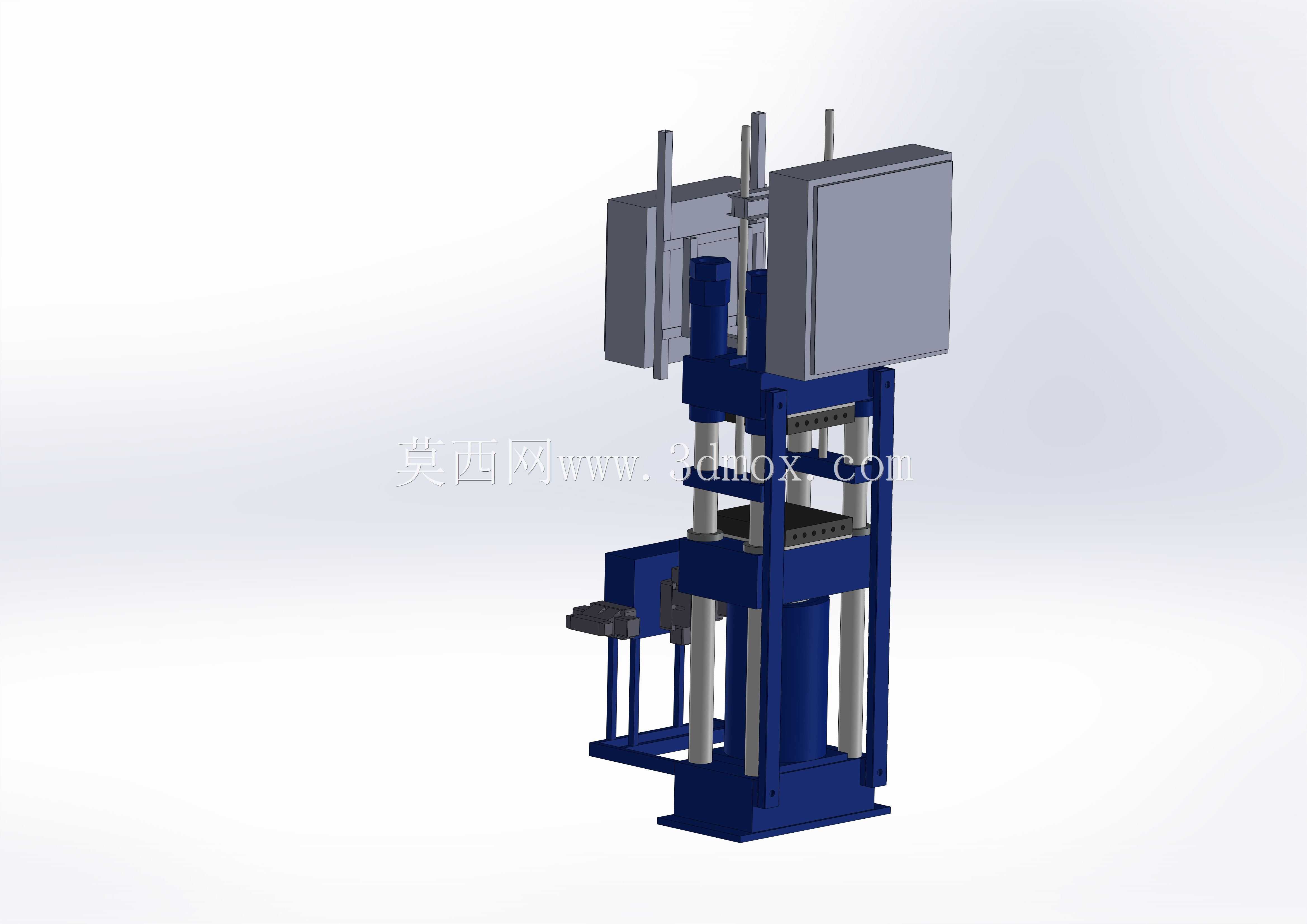

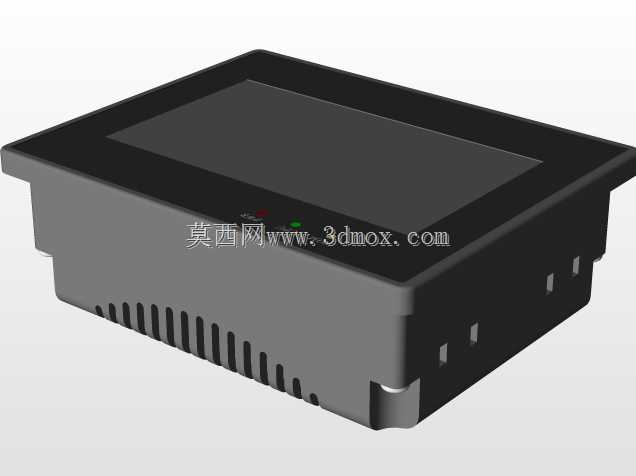

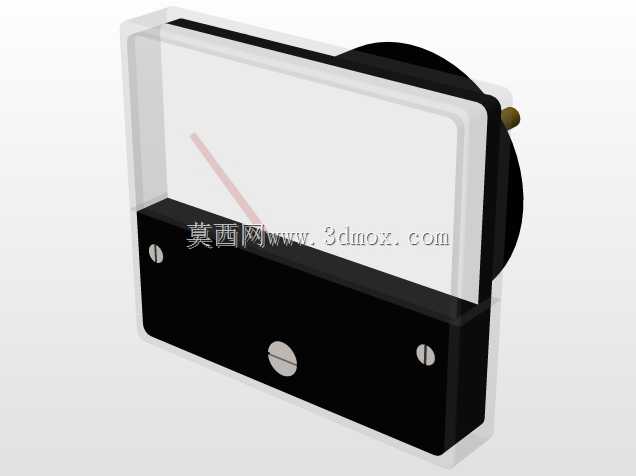

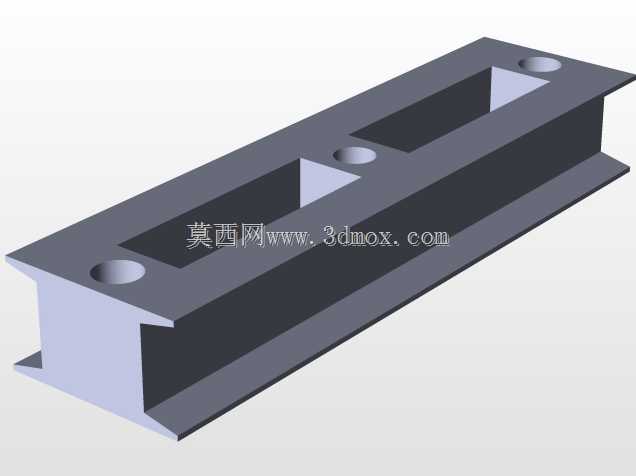

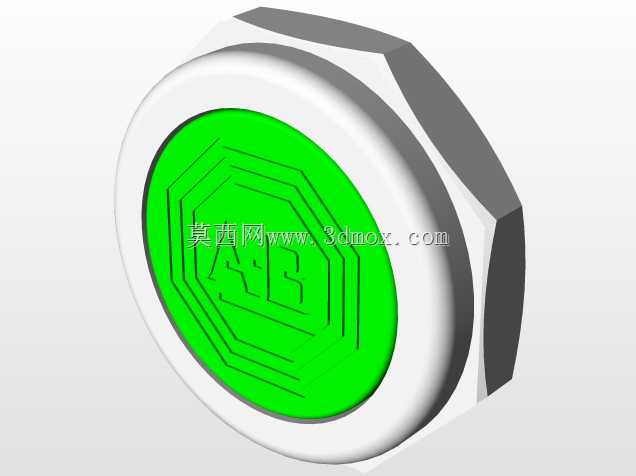

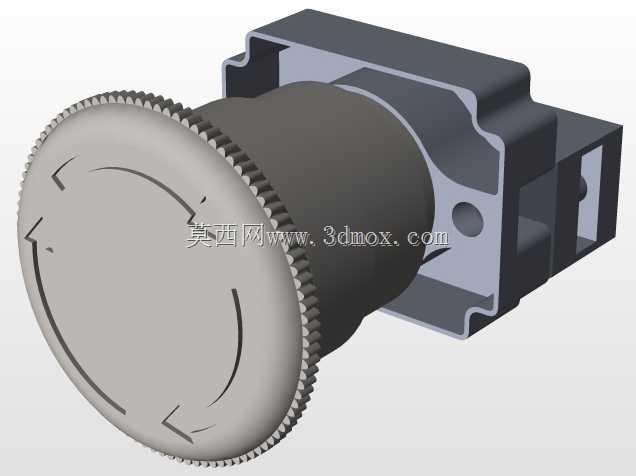

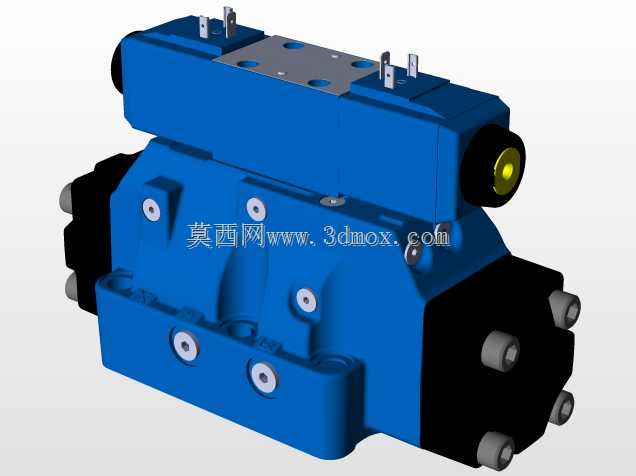

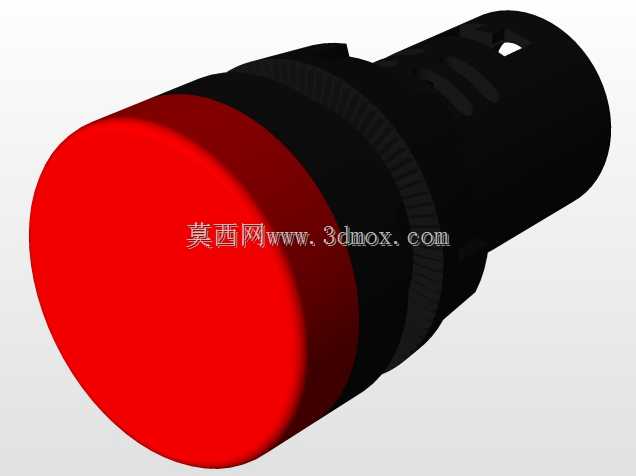

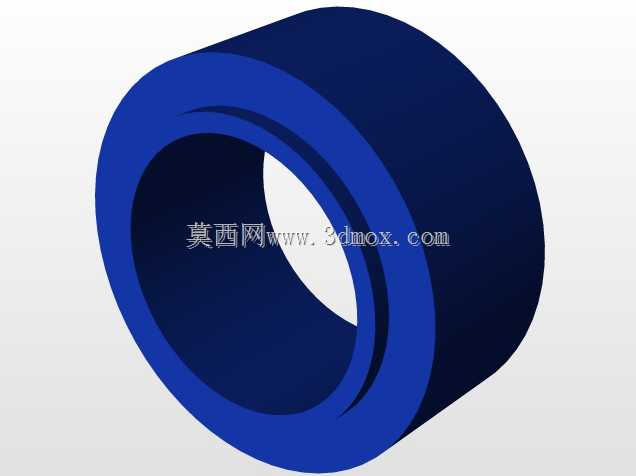

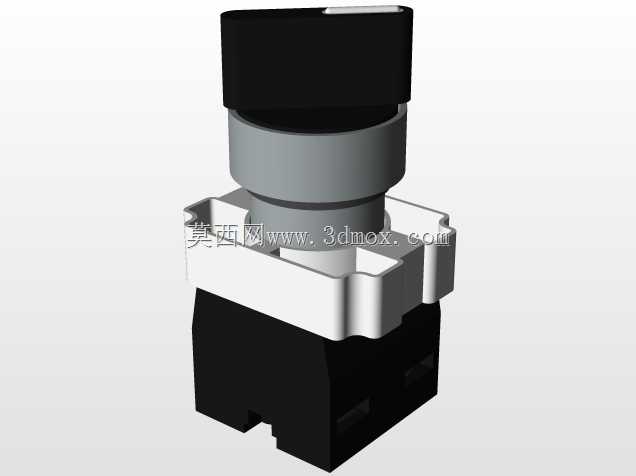

这款压模用压板压力机，主要面向粉末冶金压制成型、复合材料模压、小型五金件压装、橡塑制品定型这类需要恒定加压、保压工序的生产场景，在五金加工、粉末制品、汽配小零件压制车间里属于常用的通用加压设备，可适配不同规格的模具完成压型、校直、压装等多类工序。设备整体采用三梁四柱的经典承载结构，上下横梁与活动滑块通过四根镀铬光杠导向，导向间隙经过配磨调整，滑块下行过程中偏摆量控制在0.02mm每百毫米行程范围内，可保证压合面受力均匀，避免压制过程中出现偏载导致的模具啃伤、工件成型密度不均问题。主加压单元布置在设备下部，采用单缸直驱的结构形式，油缸缸体固定在下工作台面下方，活塞杆直接连接活动滑块，相比上置油缸的结构，设备整体重心更低，运行过程中整机晃动量更小，同时下部预留的油缸维护空间更充足，日常更换密封件、检修油路时不需要登高作业。设备上部设置了两组独立的控制箱体，分别集成液压控制阀组与电气控制单元，阀组安装位与油缸工作腔通过硬管连接，管路排布沿立柱侧边固定，避免活动滑块运行过程中剐蹭管路，电气箱与液压阀组做了物理分隔，可减少液压油渗漏对电气元件的侵蚀。工作台面预留了标准T型槽安装位，可直接通过T型螺栓固定不同规格的压模，安装边界覆盖1400mm×1600mm的工作台幅面，最大开模高度可适配高度在800mm以内的模具，滑块行程可根据压制需求调整限位开关位置，适配不同压下量的工序要求。设备侧边设置了手动操作阀组的安装位，可根据现场需求切换手动点动、半自动循环两种操作模式，手动模式下可用于模具调试、工件试模，半自动模式下可完成快下、慢压、保压、泄压、回程的完整压制循环，保压时间可通过电气柜内的时间继电器自由调整，满足不同材料对保压时长的工艺要求。结构设计阶段针对偏载工况做了加强处理，四根立柱采用调质处理的45号钢加工，表面镀硬铬后硬度达到HRC55以上，耐磨性能优异，长期运行导向面不易出现拉痕；上下横梁采用焊接箱型结构，焊后经过去应力退火处理，再通过龙门铣一次性加工安装基准面，可保证长期满负荷加压过程中横梁变形量控制在允许范围内，不会出现基准面偏移导致的导向卡滞问题。设备的液压管路全部采用法兰连接的高压硬管，额定工作压力满足31.5MPa的系统压力要求，管路布置时预留了防震管夹，可减少高压油液流动过程中产生的管路振动，降低长期运行后的管路渗漏概率。
