UPN型材制作的自行车移位推车结构

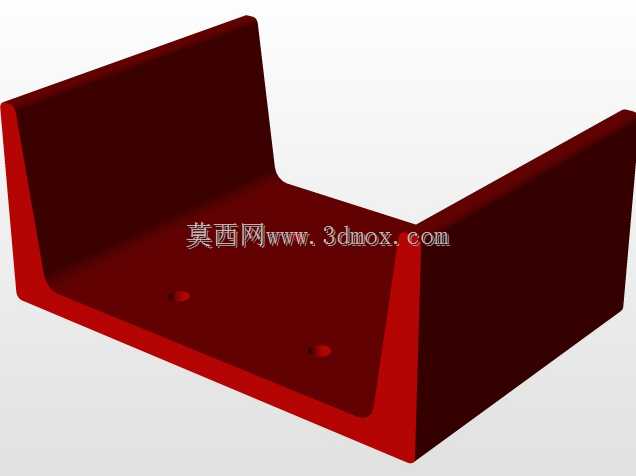

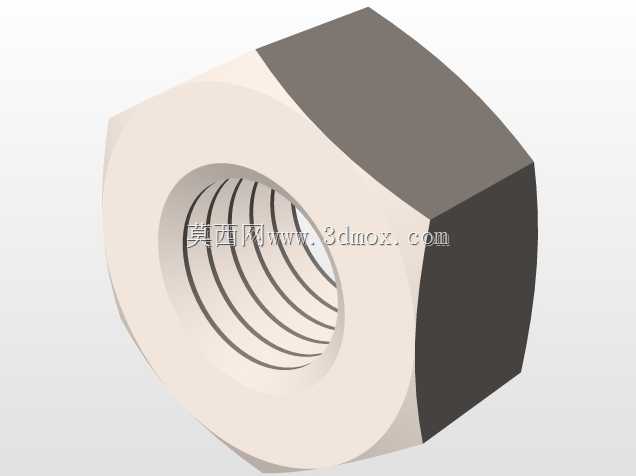

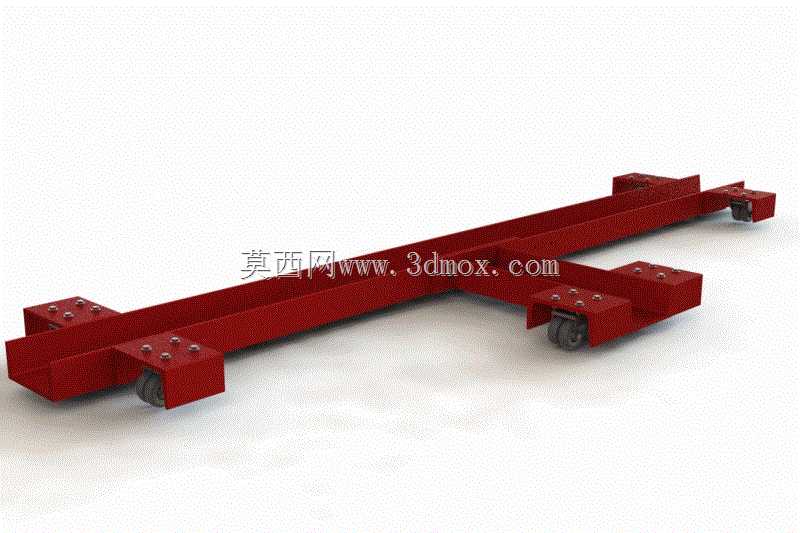

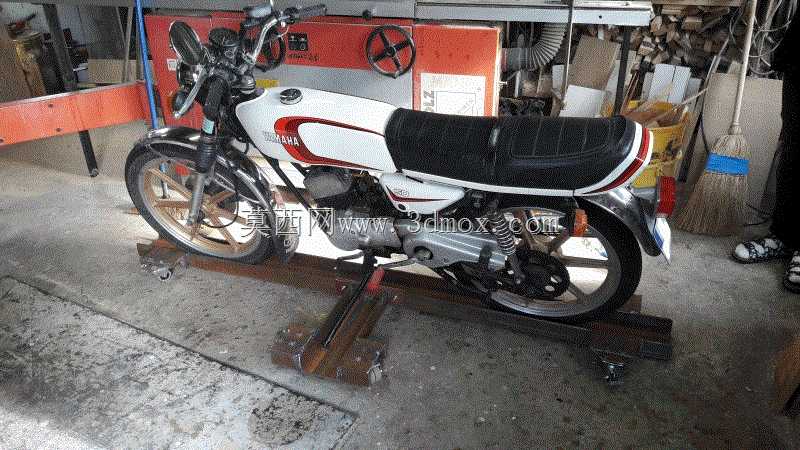

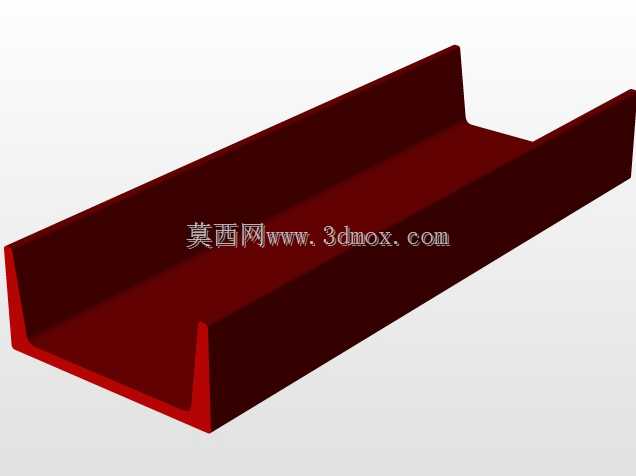

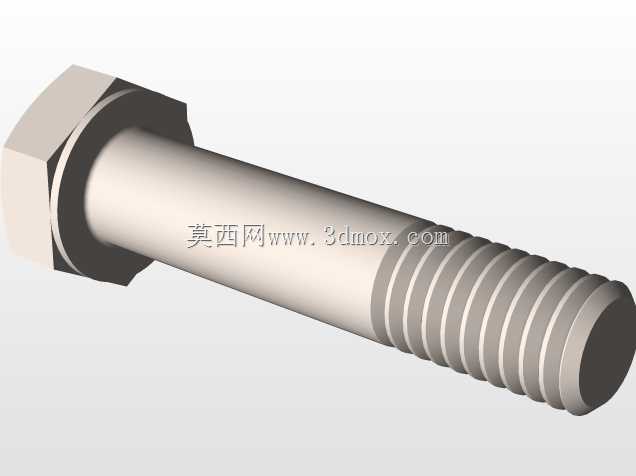

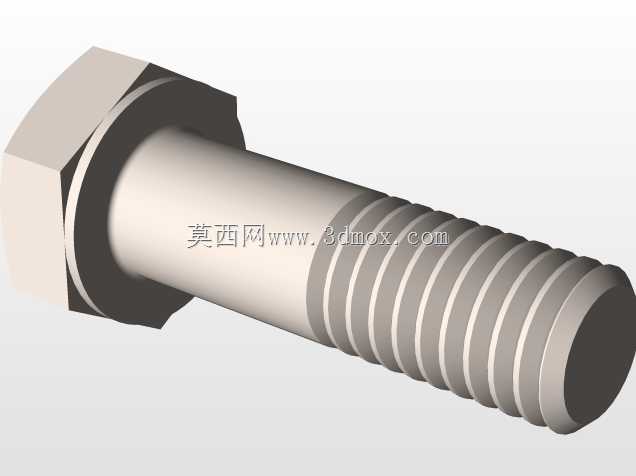

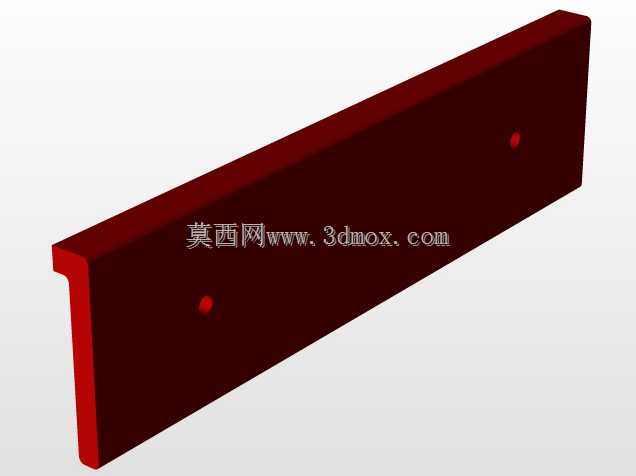

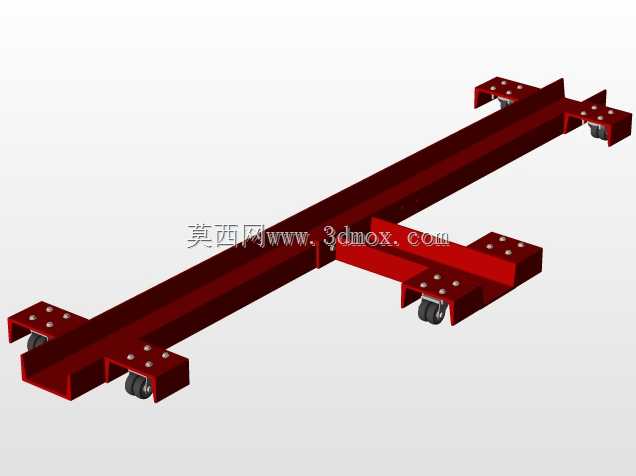

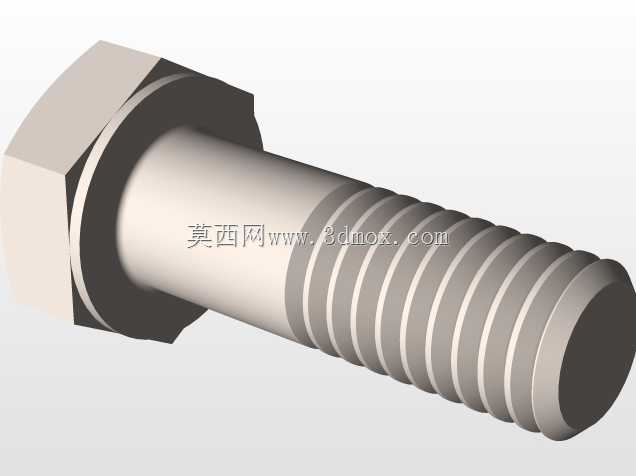

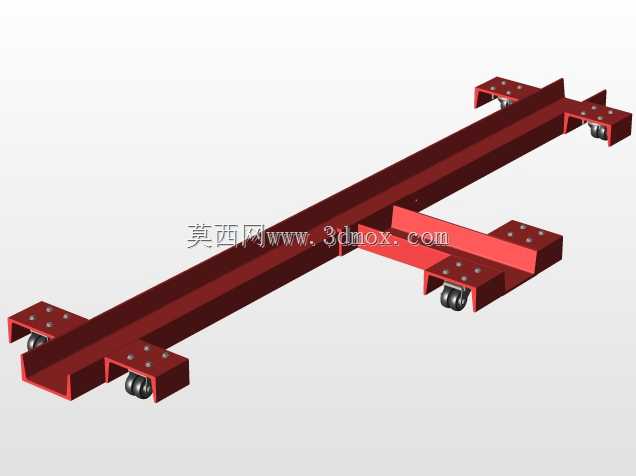

这款移位推车主要面向狭小空间内的非机动车辆挪运场景，常见于家用车库、非机动车停放区、维修工位等区域，解决自行车、轻型摩托在狭窄通道内无法顺畅推行、转向的痛点，无需抬起整车即可完成横向移位、位置调整，大幅降低挪车时的体力消耗，也能避免抬车过程中磕碰车身、剐蹭周边物件的问题。整体主体承载结构采用140规格UPN槽钢制作，主型材长度方向作为主要承载梁，沿车辆前后轮的排布方向延伸，两端设置带脚轮的支撑座，支撑座上方设计有与车轮接触的定位块，使用时将推车推至车辆底部，让两个车轮分别落在两端的支撑定位区域，即可通过推车底部的四个脚轮实现整车的任意方向移动，哪怕是仅容车身通过的狭窄间隙，也能通过横向平移完成车辆位置调整。设计上充分利用了标准型材的结构强度优势，没有额外设计复杂的焊接框架，仅通过裁切后的UPN型材搭配螺栓紧固的L形辅助支架完成整体结构搭建，支撑座与主横梁之间采用螺栓连接，可根据不同车型的轮距微调支撑间距，适配不同轮径的自行车、轻型电动自行车甚至小排量踏板摩托的挪运需求。底部选用的是带侧刹的中型脚轮，单轮额定承载满足轻型两轮车辆的整备重量要求，脚轮安装座直接固定在支撑座下方，安装面与型材底面完全贴合，避免局部应力集中导致型材变形。主横梁的截面高度保证了整车压上后的抗弯强度，3000mm长度的主型材裁切后保留的有效长度，覆盖了常规民用自行车的前后轮距范围，两端伸出的支撑座宽度略大于常规轮胎宽度，推入车底时不需要完全精准对位，降低使用时的操作难度。辅助L形支架除了起到加强支撑座与主横梁连接强度的作用，还能在车轮落入支撑区域后起到侧向限位作用，避免移位过程中车轮从支撑座上滑脱，整个结构没有多余的装饰性部件，所有构件均承担实际的结构功能，制作时仅需常规的型材裁切、钻孔、螺栓紧固工序即可完成，不需要复杂的机加工或者焊接工艺，适合维修从业者、有动手能力的用户自行制作使用，实际测试中承载轻型摩托移位时整体结构无明显形变，脚轮滚动顺畅，转向无卡滞，完全满足日常挪车的使用需求。
