工业用带滑环结构卷筒电缆装置

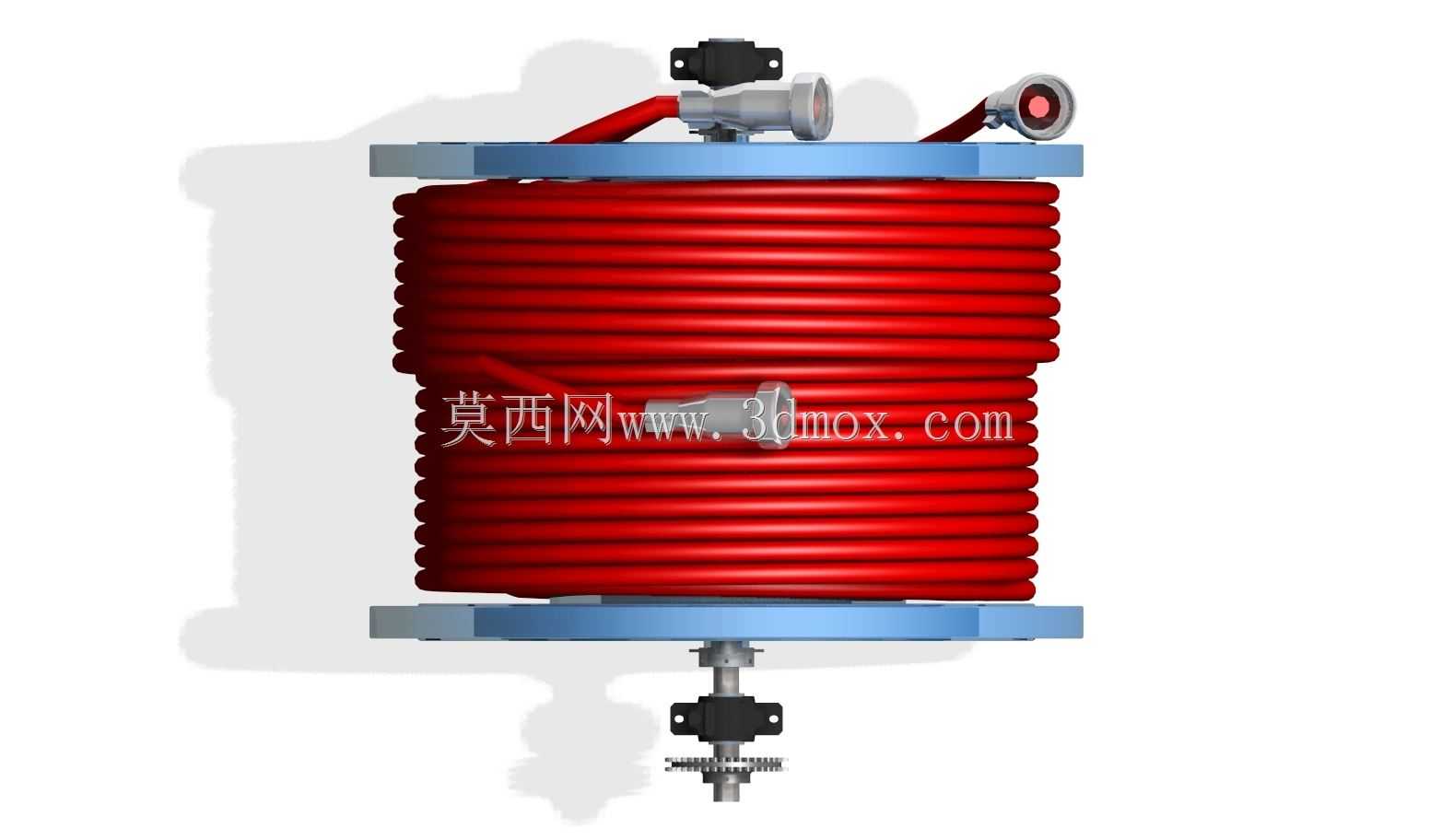

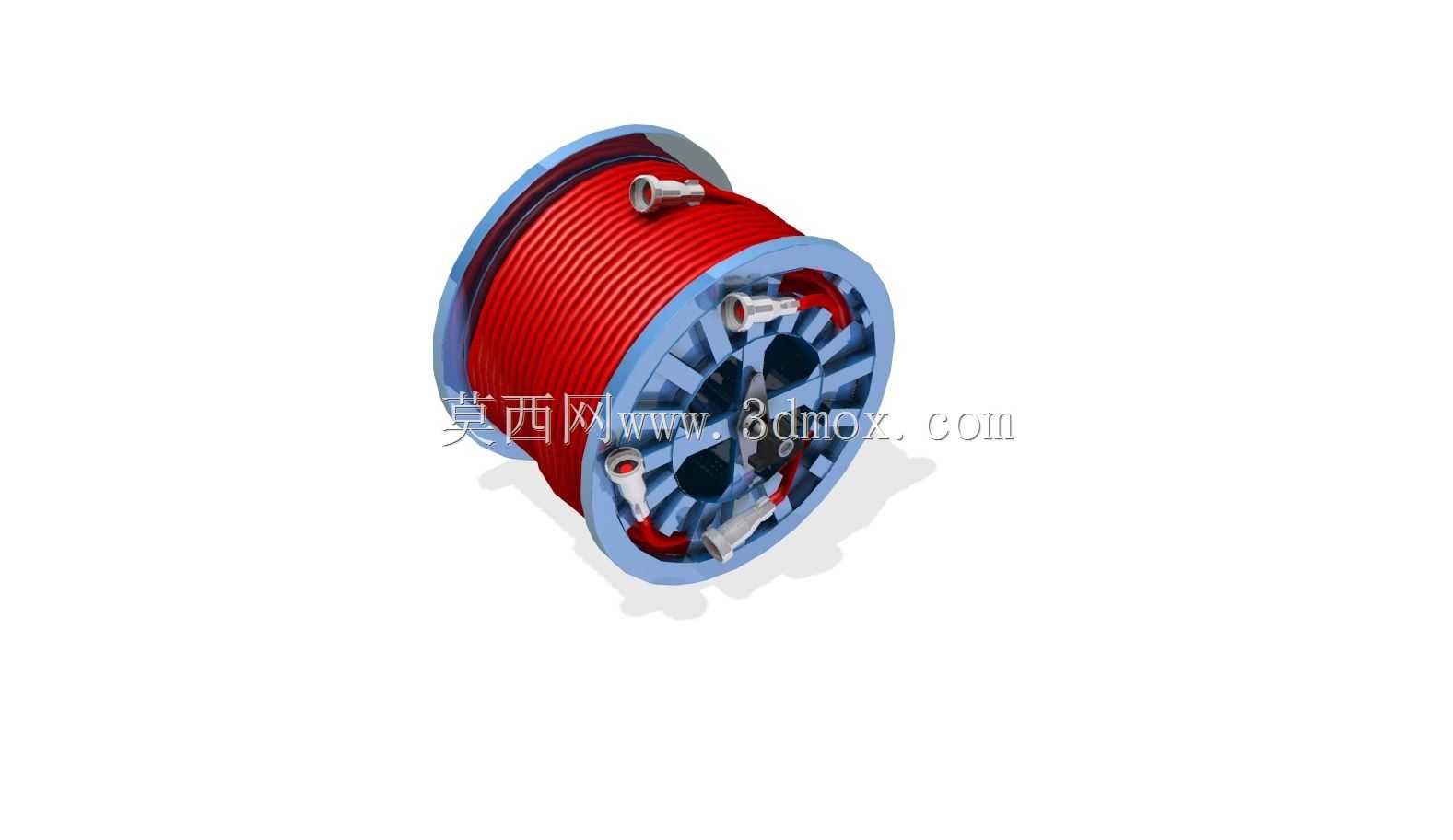

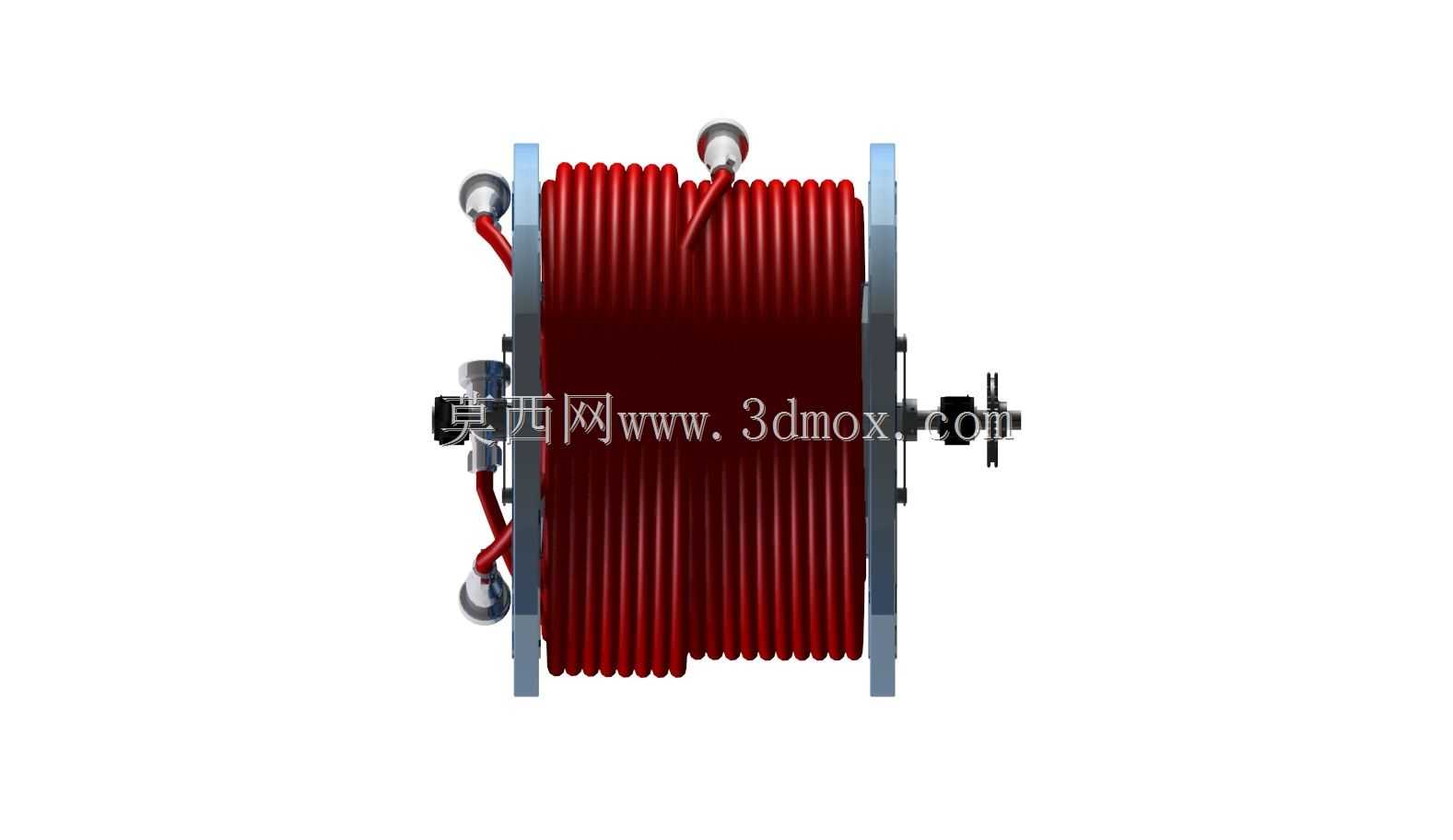

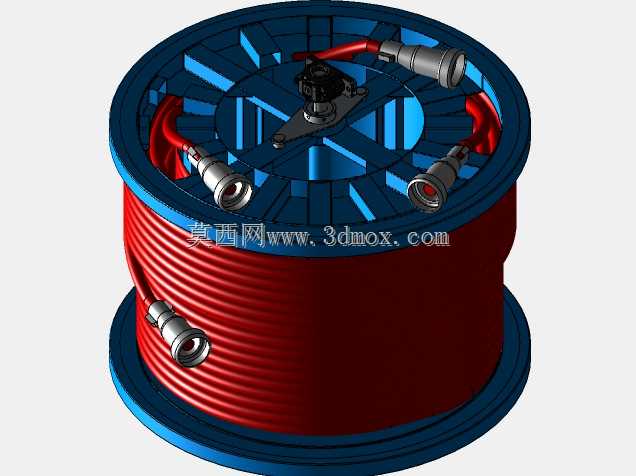

这类带滑环结构的卷筒电缆装置，多应用在港口起重设备、矿山移动采掘机械、厂区电动平车这类需要往复移动供电的作业场景中，核心作用是在设备沿固定轨道长距离移位时，同步完成动力电缆、控制信号电缆的有序收放，避免电缆拖地碾压、过度拉扯造成绝缘层破损、线芯断裂的故障。从结构设计逻辑来看，整个装置以两侧带安装法兰的卷筒体为核心承载件，卷绕的红色电缆为多芯耐弯折橡套线缆，适配频繁卷绕的弯折工况，筒体上下两端的蓝色法兰盘既对电缆卷绕层起到侧向限位作用，避免电缆在收放过程中从筒体侧边脱出，同时法兰盘上预留的安装孔位可直接适配设备机架的安装接口，无需额外设计转接支架。装置下端集成的齿轮传动结构，可对接设备的行走驱动输出轴，通过设定合理的传动比，让卷筒转速与设备行走速度匹配，保证电缆收放的线速度与设备移动速度一致，不会出现电缆拉扯过紧或者松垮拖地的情况。上端配置的滑环组件是整个装置的功能核心，能够在卷筒持续旋转的状态下，保持固定端与旋转端线缆的电路连通，避免电缆随卷筒转动出现拧扭打结的问题，滑环旁侧设置的线缆接头做了密封防护处理，可适配户外多尘、潮湿的作业环境。从安装边界来看，装置整体为同轴立式结构，安装时需保证卷筒轴线与设备行走方向垂直，预留出足够的径向空间满足电缆满卷状态的回转半径，轴向方向需在滑环端预留接线操作空间，齿轮传动端预留传动件的装配调试空间，避免运行过程中与周边结构件发生运动干涉。设计建模过程中，需重点校核卷筒体的容缆量，根据所需敷设的电缆长度、线径计算筒体的有效卷绕长度与直径，保证电缆分层有序卷绕，同时要校核传动齿轮的啮合间隙，保证传动过程平稳无卡滞，滑环安装位置需与卷筒轴线保持严格同轴，避免旋转过程中出现接触不良的信号中断问题。电缆外层的耐磨护套选型也需匹配作业场景的磨损强度，在有腐蚀性介质的场景还需选用对应耐腐材质的外护套，配合法兰处的挡边结构，保证电缆在卷绕过程中排列整齐，不会出现乱层、压线的问题，延长电缆的实际使用寿命。
