工业软管PVC芯焊接专用取芯设备

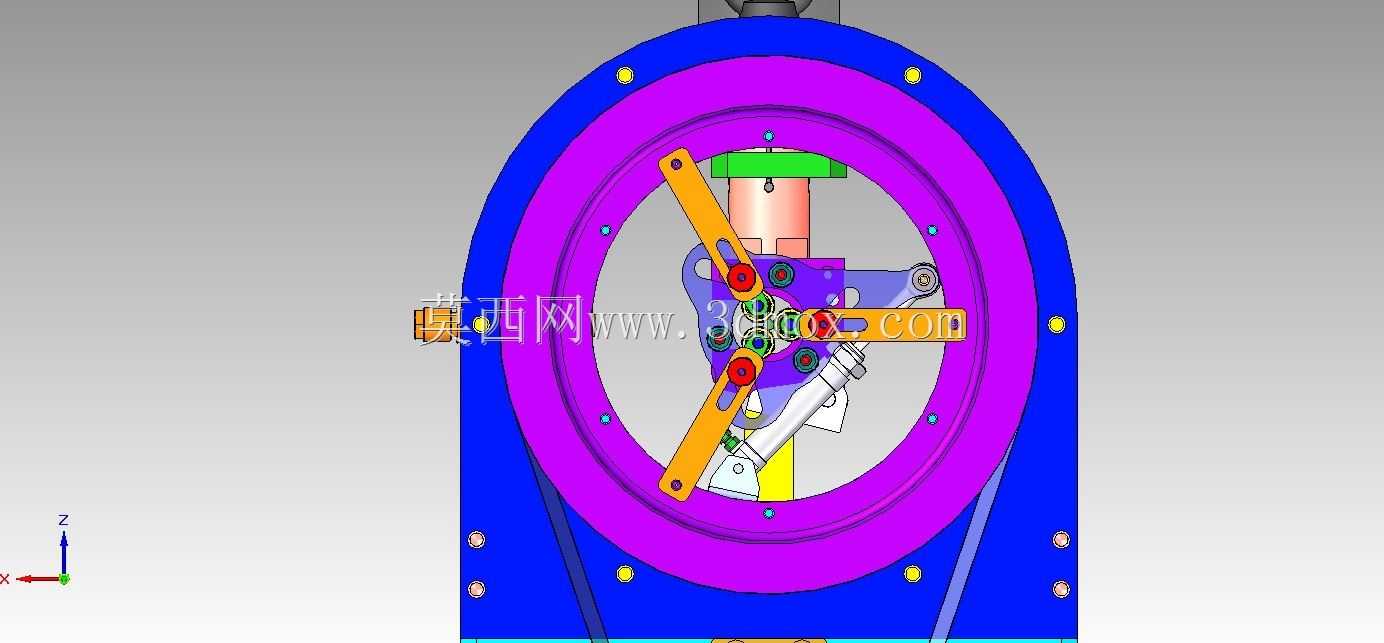

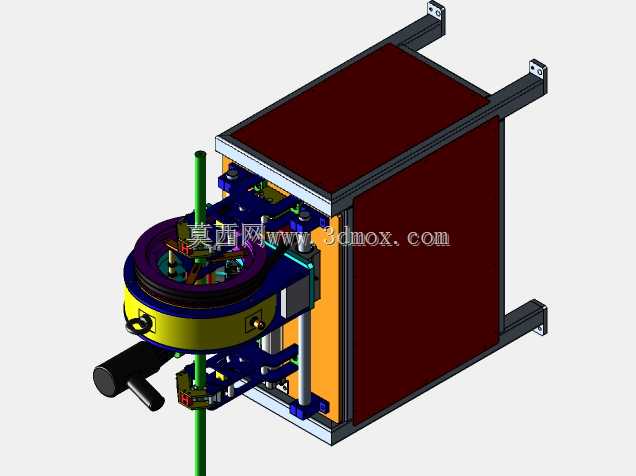

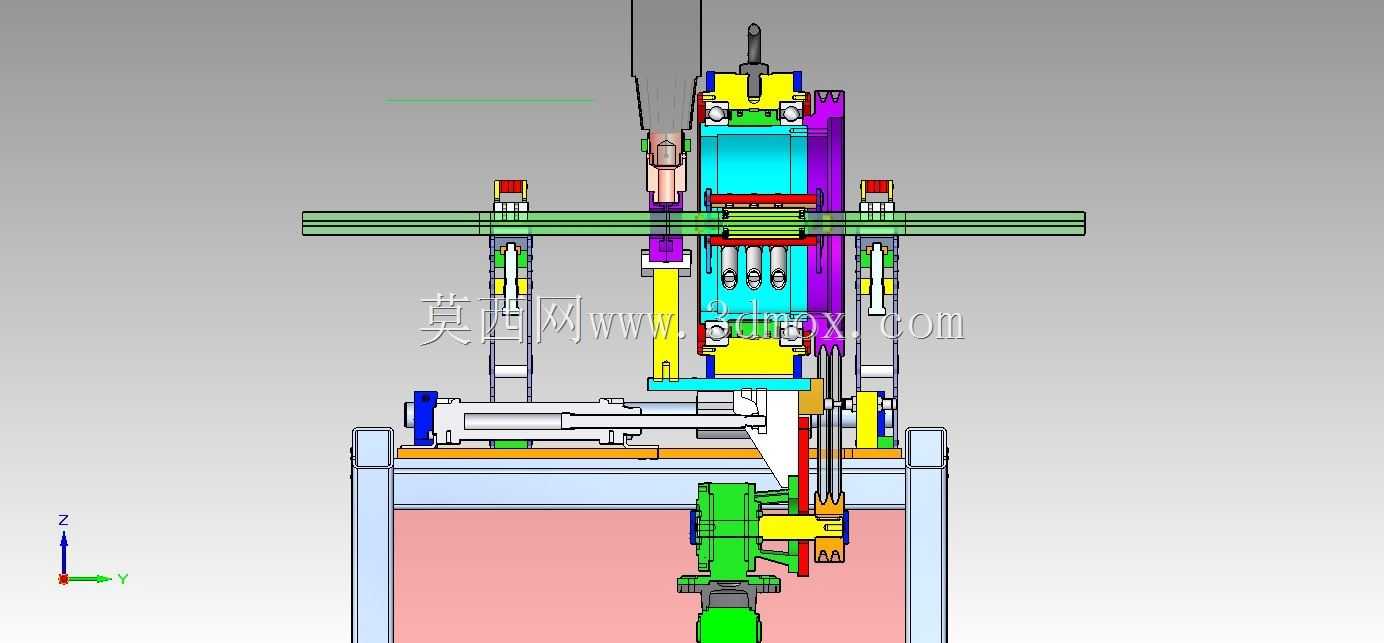

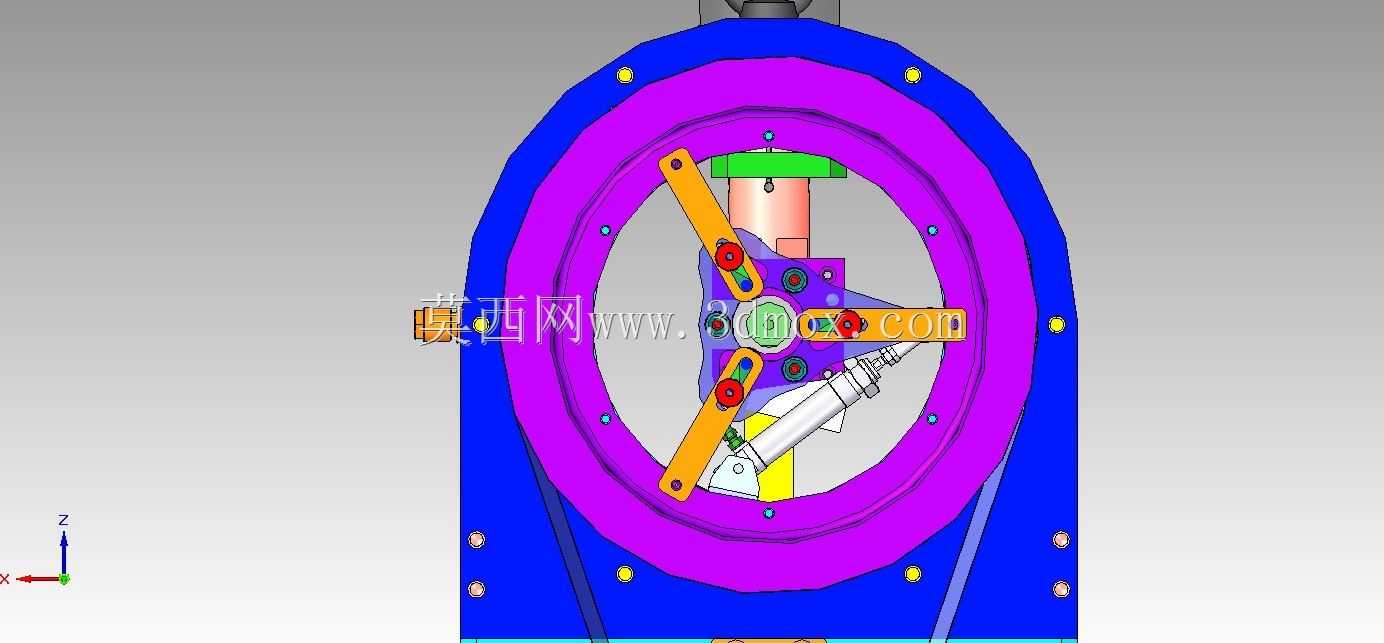

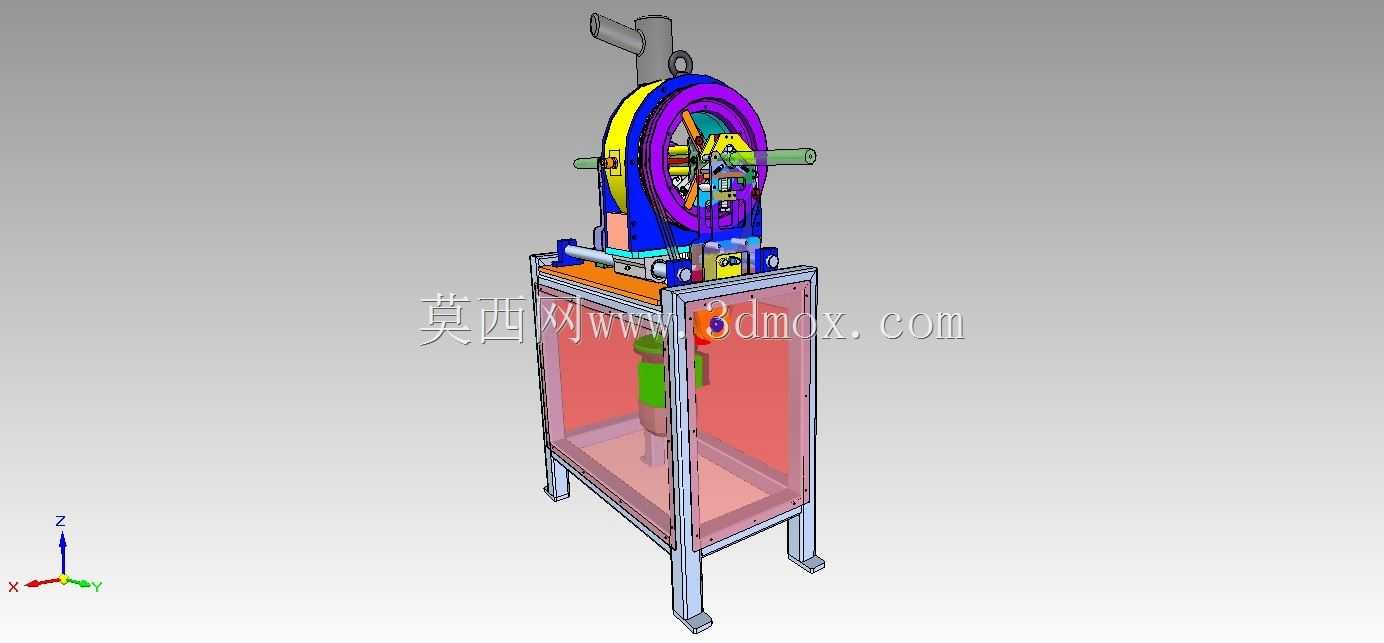

在工业流体输送软管的生产制程中，PVC内芯与增强层、外覆层的焊接工序一直是影响成品合格率的关键环节，传统人工对位焊接的方式不仅效率低下，还容易出现芯体偏移、焊接虚接、端面不齐等问题，这款取芯焊接设备正是针对该工序痛点开发的专用加工装置。从结构布局来看，设备采用立式框架设计，底部为方管焊接成型的支撑机架，机架内部预留了气动元件、传动组件的安装空间，四周设置透明防护挡板，既可以观察内部机构运行状态，也能避免焊接过程中碎屑飞溅造成的安全隐患，机架底部配置可调式支撑脚，可根据车间地面平整度调整设备水平度，保证上部旋转机构的同轴度公差控制在合理范围内。上部的核心作业单元集成了旋转夹持机构、焊接进给组件、定位导向结构，作业时先将待加工的软管套装在定位芯轴上，通过周向布置的夹块快速锁紧软管端部，PVC芯体通过导向套送入指定焊接位置，旋转机构带动软管匀速转动，焊接组件沿预设轨迹进给，实现整圈焊缝的均匀焊接，相比传统人工操作，能有效保证焊缝宽度一致、熔深均匀，避免出现局部漏焊或者过焊烧穿的问题。设计过程中重点考虑了不同管径软管的适配性，夹持机构的夹块可根据常见软管规格快速更换，导向套预留了不同内径的选配空间，能覆盖常规口径工业软管的加工需求，设备的操作高度按照人体站立作业的舒适区间设置，操作人员无需弯腰或者抬手即可完成上下料、参数调整的操作，降低长时间作业的疲劳感。安装边界方面，设备整体占地尺寸紧凑，不需要额外浇筑特殊地基，只要车间地面承重满足要求即可就位安装，外接气源和电源即可投入使用，不需要复杂的管线布设，适合中小型软管生产企业的产线布局，也可以嵌入现有自动化生产线作为焊接工位单元使用。设备的传动部分采用密封式设计，避免加工过程中产生的PVC碎屑进入传动间隙造成机构卡滞，日常维护只需要定期对旋转轴承、导向导轨加注润滑脂，检查夹持块的磨损情况即可，维护难度较低。在实际生产场景中，该设备主要用于PVC材质工业软管的内芯焊接工序，也可适配其他热塑性材质软管的端部焊接作业，加工完成的软管内芯同轴度好，焊接强度满足流体输送的压力要求，能有效提升软管成品的良品率，减少后续返工的人工和材料损耗。
