200mm规格手动回转工作台结构设计

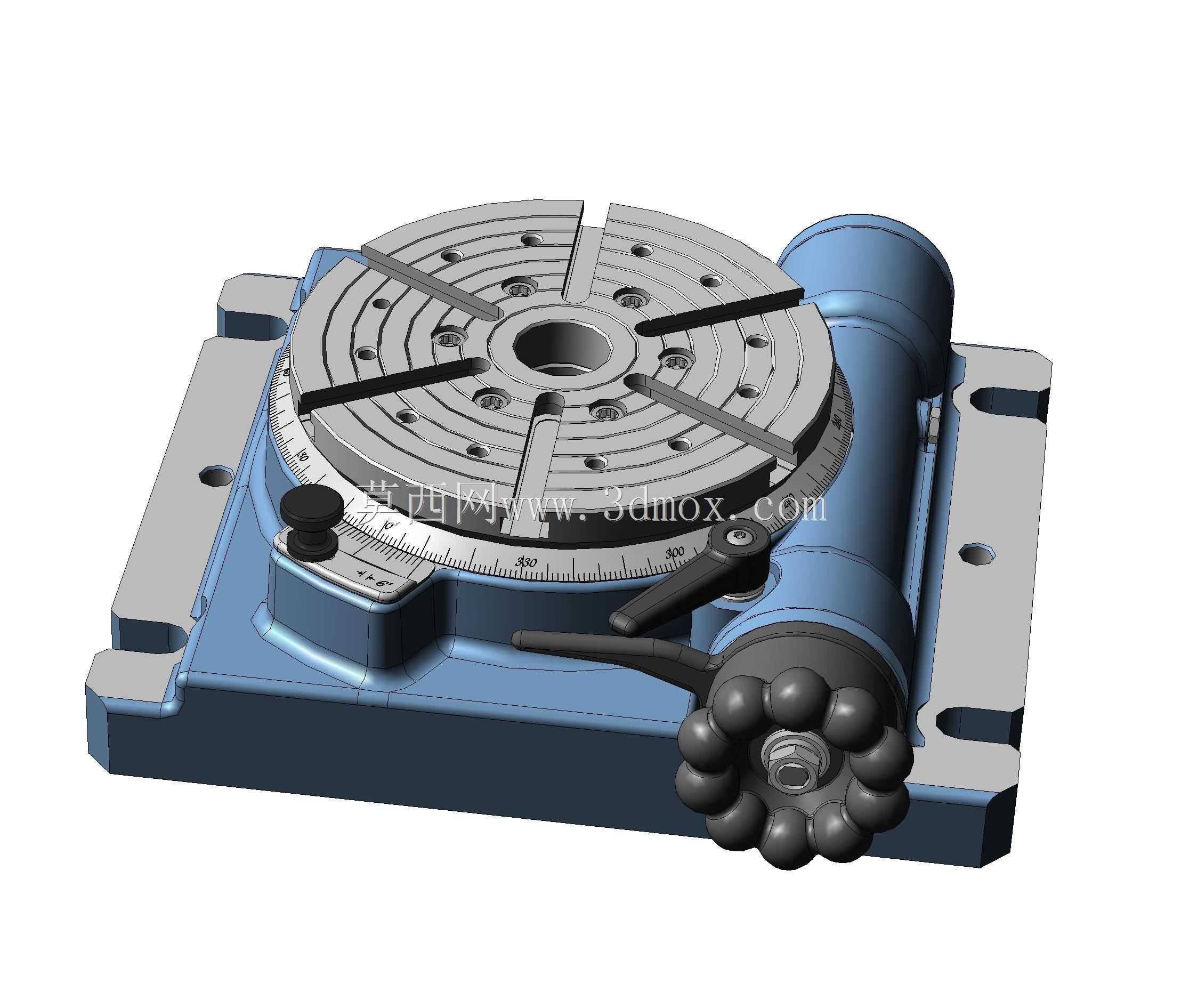

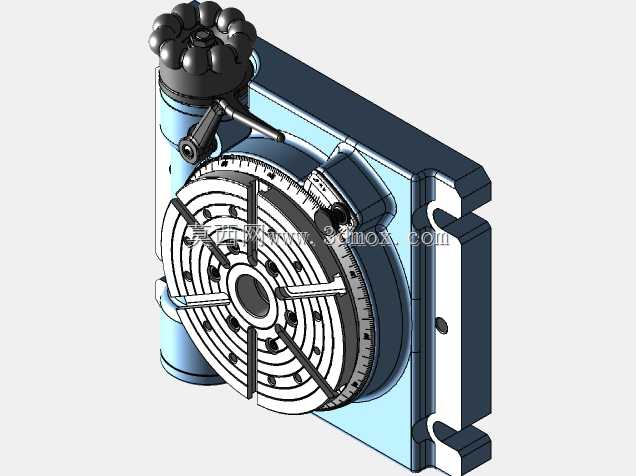

这款200mm盘面规格的手动回转工作台，是铣床、坐标镗床、钻床等常规机加工设备的核心配套工装，日常生产中多用于需要圆周等分加工、角度偏转定位的工序场景，比如法兰盘类零件的等分孔加工、异形零件的多面铣削、模具型腔的多角度修配等作业，能有效减少工件重复装夹的次数，降低多次找正带来的形位公差累积。从结构设计来看，盘面采用T型槽布局，六条径向T型槽均匀分布，配合盘面中心的定位基准孔，可适配不同规格的压板、螺栓完成工件装夹，盘面边缘刻有360度整周角度刻度，配合基座上的游标读数标记，能实现1度级别的角度定位精度，满足常规机加工的分度需求。侧面的手轮采用花瓣式防滑握柄设计，转动时施力更均匀，手轮与蜗杆轴直连，通过蜗轮副传动驱动盘面回转，传动比经过匹配设计，手轮转动整圈时盘面对应转过固定角度，方便操作人员快速计算进给量，手轮旁设置的锁紧手柄，可在盘面转到目标角度后完成锁紧，避免切削过程中台面发生窜动，保障加工稳定性。基座采用两侧带安装槽的方形结构，安装槽为长条形腰型孔设计，可适配机床工作台上不同间距的T型槽安装位置，安装时无需额外制作过渡连接板，直接通过T型螺栓即可完成转台与机床台面的刚性固定。整体结构的安装边界经过优化，基座底部做了平面度精加工，与机床台面贴合时能保证足够的接触刚度，转台整体高度控制合理，安装后不会过多占用机床的Z向行程空间，适配多数中小型立式机床的加工行程范围。设计过程中对蜗轮副的啮合间隙做了结构补偿考虑，长期使用出现磨损后可通过调节侧隙的结构恢复传动精度，延长工装的使用寿命，盘面的T型槽尺寸采用通用标准规格，可与车间现有通用装夹配件互换使用，降低配套成本。日常使用时，操作人员可根据加工需求，既可以通过手轮连续进给完成圆弧面的铣削加工，也可以配合分度盘孔盘完成固定等分角度的分度作业，覆盖多数中小零件的圆周加工需求，在单件小批量生产、工装修配、教学实训等场景下都有较高的使用频率。
