工业重载线性导轨滑块组件结构设计

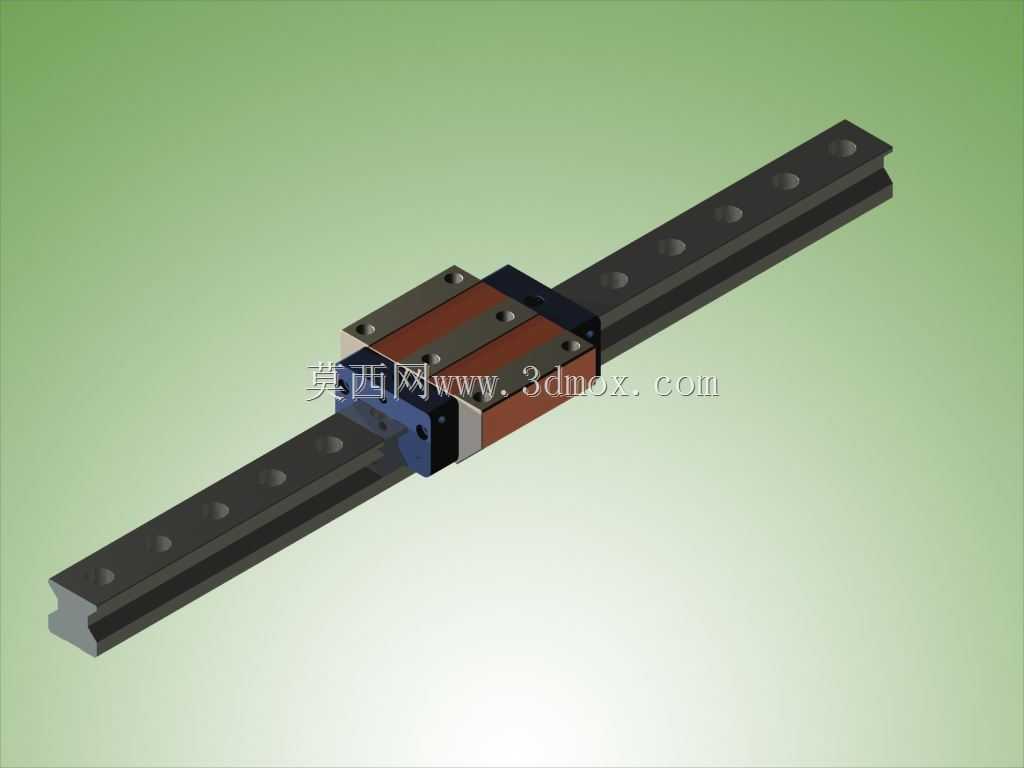

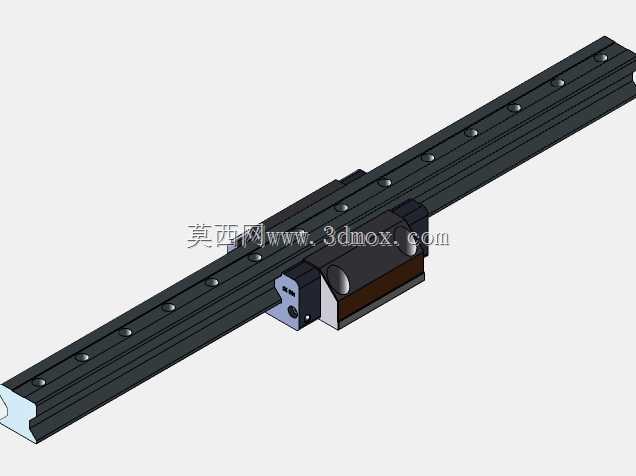

在自动化生产线、数控机床、精密检测设备的传动结构中，线性导轨是承担直线运动导向与负载承载的核心部件，这套导轨滑块组件的设计完全围绕工业场景的实际使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从结构设计逻辑来看，导轨本体采用长条形等截面设计，截面轮廓经过载荷校核，两侧的滚道圆弧面与滑块内部的滚动体完全贴合，能够同时承受径向载荷、反径向载荷以及两个方向的倾覆力矩，相比传统的滑动导向结构，滚动摩擦的传动形式能将运动阻力降低至滑动结构的五十分之一，低速运行时不会出现爬行现象，能长期保持稳定的运动精度。滑块部分采用分体式组合结构，主体为金属基座，内部集成循环滚动体通道、返向器与密封端盖，两端的密封结构能阻挡加工过程中产生的切屑、切削液以及车间环境中的粉尘进入滚道内部，避免滚动体出现异常磨损，延长部件的实际使用寿命；滑块侧面的注油孔设计，方便日常维护时直接加注润滑脂，无需拆解结构就能完成润滑保养，适配工业现场快节奏的运维需求。安装边界方面，导轨背面为精加工基准面，表面的沉头安装孔按照标准孔距排布，安装时可以直接通过内六角螺栓将导轨固定在设备的安装基座上，不需要额外加工避让结构；滑块顶面与侧面均设置了螺纹安装孔，能够直接连接负载工作台、机械手移动滑台等执行部件，安装孔的位置度公差控制在0.02mm以内，能保证装配后运动方向与设备基准面的平行度要求。在实际选型应用中，这类导轨常被用于数控车床的刀架进给轴、立式加工中心的XYZ三轴传动、自动化点胶设备的移动平台、光伏组件生产线的移栽机构等场景，不同长度的导轨可以根据设备的行程需求拼接使用，拼接处的接缝精度经过研磨处理，不会影响滑块的顺畅通行。设计过程中对滑块的返向器结构做了圆弧过渡优化，能降低滚动体循环过程中的碰撞噪音，高速运行时的振动幅度明显小于传统结构，即使在1.5m/s的运行速度下，也能保持平稳的运动状态，不会出现卡顿或异响。导轨的滚道表面经过淬硬处理，表面硬度达到HRC58-62，具备足够的耐磨性能，长期往复运行后精度损失极小，能满足精密加工设备对重复定位精度的要求，通常这类导轨的重复定位精度可以控制在微米级，完全适配高精度加工与检测场景的使用需求。
