40x40规格多布拉迪萨工业合页结构设计

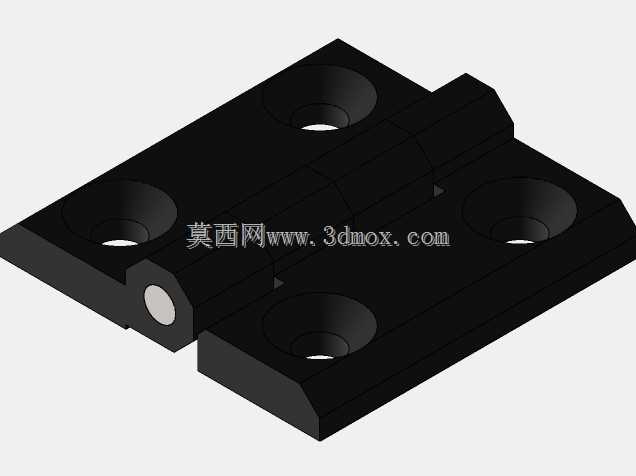

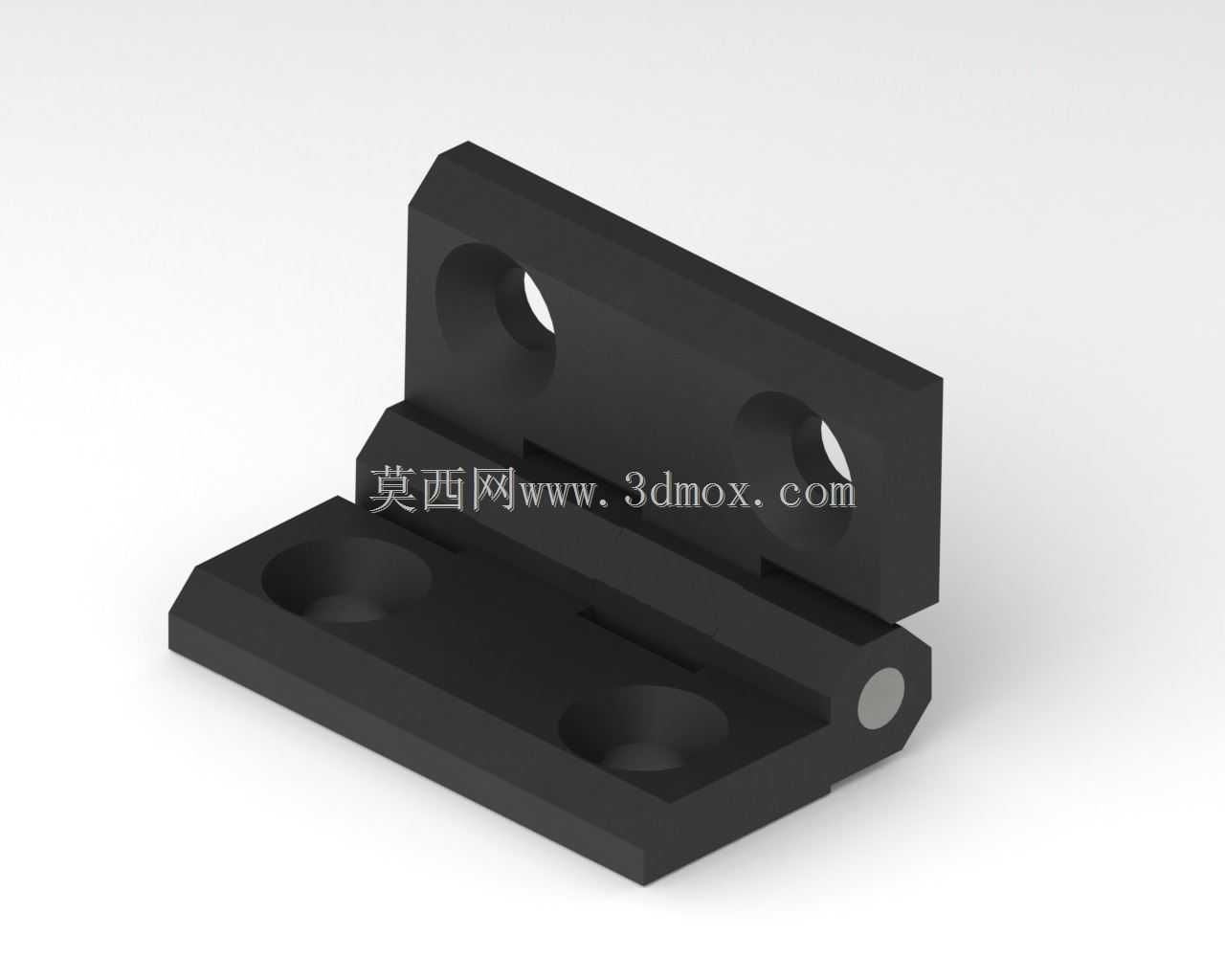

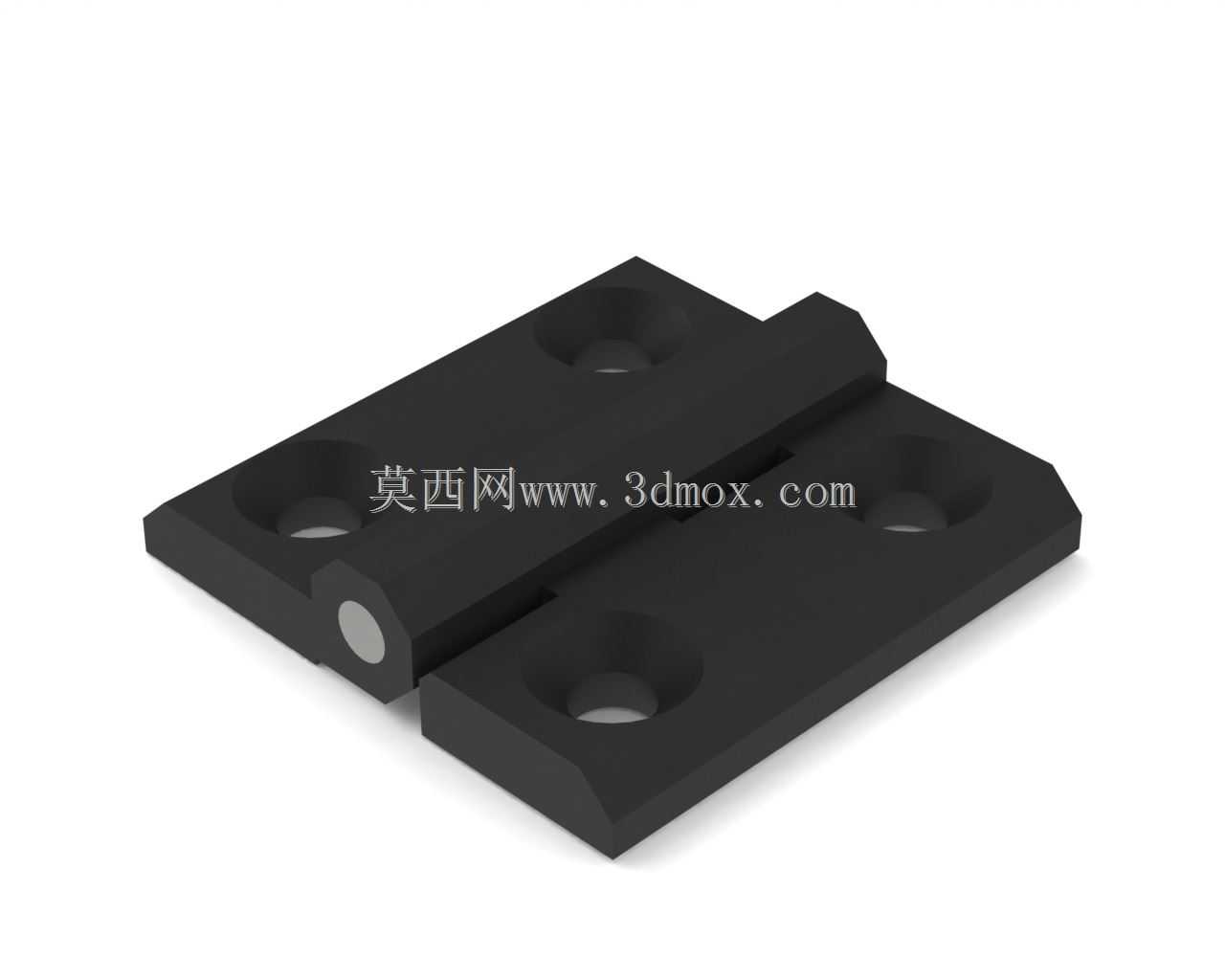

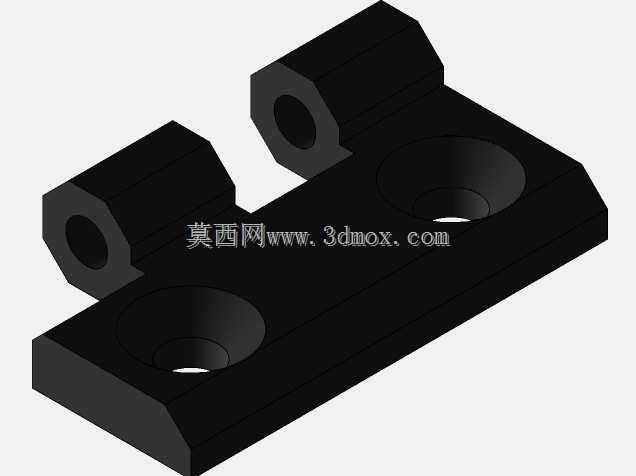

这款40x40规格的铰接合页，主要面向工业设备防护门、小型工装夹具翻盖、轻型设备舱门的铰接场景设计，日常在自动化设备侧门、检测仪器翻盖、小型机柜检修门的结构搭建中十分常用，核心作用是实现两个固定安装面之间的0-180度范围内的转动连接，同时保证开合过程无卡滞、长期使用无松旷。从结构设计逻辑来看，合页采用对称式双页片布局，两个页片分别对应待连接的两个安装基面，页片上预留的沉头安装孔，可适配对应规格的内六角沉头螺钉，安装后螺钉头完全没入沉孔内，不会突出页片表面造成剐蹭或干涉，也能保证安装面贴合平整。中间的铰接销轴采用过盈配合压入单侧页片的轴孔，另一侧轴孔预留合理的转动间隙，既保证转动顺滑，又能避免销轴脱出，销轴端部做倒角处理，装配时无需额外导向即可顺利压入，降低装配工序的操作难度。页片与铰接段的过渡位置做了加强筋结构处理，在不额外增加整体厚度的前提下提升了页片根部的抗弯折强度，应对频繁开合的交变载荷时，不会出现根部断裂的问题。从安装边界来看，合页闭合状态下整体外形尺寸控制在40x40mm的方形边界内，两个页片厚度一致，安装时不需要在待连接板件上做额外的沉台避让，只需要按照页片上的孔位坐标加工对应安装孔即可，适配厚度8mm以上的金属板、工程塑料板的安装需求。开合过程中，两个页片的转动轨迹完全在自身厚度范围内，不会对安装面周边的走线、密封胶条等附属结构造成挤压干涉，页片边缘全部做了R0.5的倒角处理，没有尖锐毛刺，安装操作时不会划伤操作人员，也不会刮蹭设备表面的喷塑、喷漆涂层。在实际选型使用时，这款合页适合承受径向载荷不超过500N的铰接场景，日常维护只需要定期在铰接销轴位置涂抹少量润滑脂，即可保证长期开合无卡顿，不需要频繁更换配件，能够适配工业场景下长期连续使用的需求。建模过程中对所有配合面都做了公差预留，轴孔配合采用基孔制间隙配合，安装孔的位置度公差控制在0.1mm以内，实际生产加工时不需要额外调整孔位即可顺利装配，页片的平面度公差控制在0.05mm以内，安装后与安装基面的贴合间隙不超过0.1mm，不会出现安装后翘曲、开合晃动的问题。
