单轴拖挂式小型运输拖车结构设计

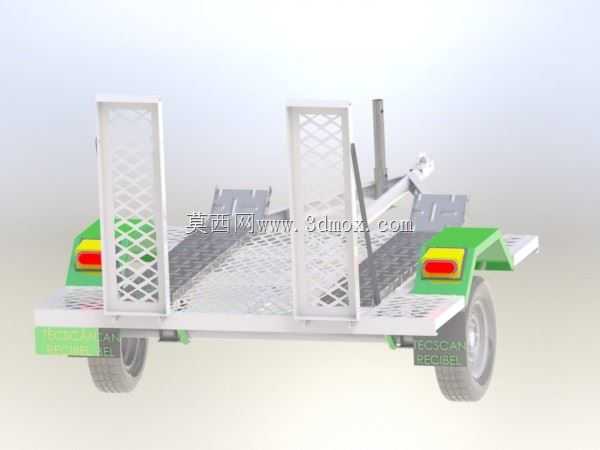

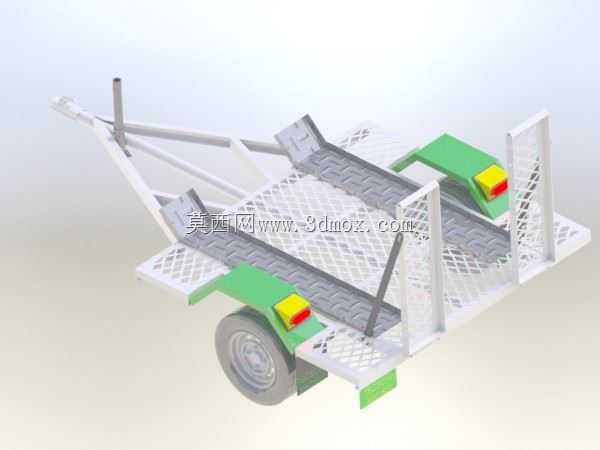

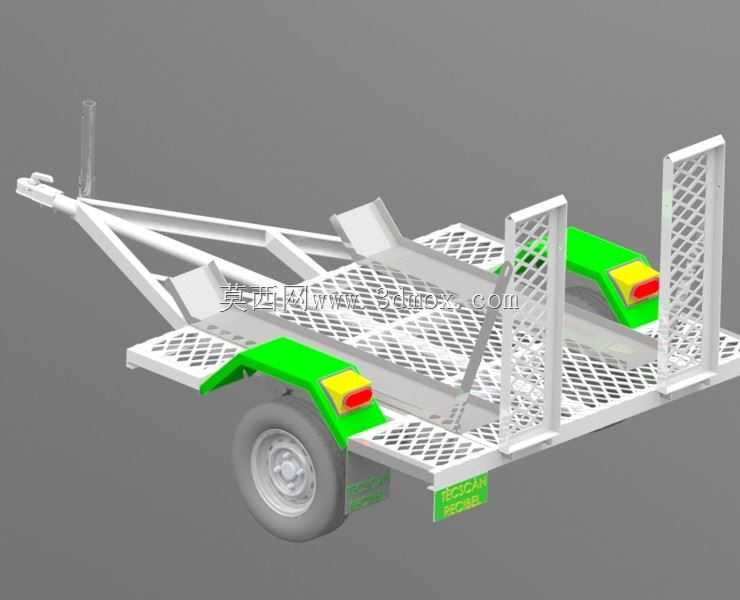

这款单轴拖挂运输拖车的设计，主要面向小型设备转运、户外作业物料配送、私家轻型载具拖运等场景，可适配多数具备后牵引接口的轻型乘用车、工程作业车，解决小批量、短半径的零散货物转运需求，无需大型货运车辆即可完成常规载具、物料、小型机具的转场作业。从结构设计逻辑来看，整车采用框架式桁架承载结构，主纵梁与横梁均采用矩形截面型钢焊接成型，在保证整体抗扭、抗弯强度的前提下，尽可能降低整备质量，避免牵引车辆动力负载过高。承载台面采用镂空网格板铺设，既可以减少行车过程中的风阻，也能避免雨天台面积水、积泥增加自重，同时网格结构的摩擦力也能更好固定所载货物，减少运输过程中的滑移风险。牵引连接端采用标准球形牵引座结构，适配市面主流轻型拖挂接口，牵引臂长度经过匹配计算，保证转向过程中牵引车与挂车之间不会发生运动干涉，同时预留了制动信号、示宽灯的线路排布空间，满足道路行驶的安全规范要求。行走部分采用单轴布局，匹配单组橡胶轮胎与轮毂总成，板簧悬架直接连接在主纵梁下方，结构简单可靠，维护成本极低，可适应非铺装路面的小幅颠簸，轮距设置与常规轻型乘用车轮距匹配，行驶过程中不会出现轮迹差过大导致的行驶不稳问题。台面两侧设置了可翻转的立式限位栏架，栏架采用网格镂空结构，运输较高尺寸货物时可竖起起到侧向限位作用，运输低矮大件货物时可放平甚至拆除，拓展台面的可用装载宽度，不会因为固定栏架限制异形货物的装载。尾部与侧部均设置了反光标识与示宽灯安装位，轮拱位置采用弧形护板覆盖，避免行驶过程中车轮带起的泥水飞溅到所载货物上。安装边界方面，整车宽度控制在常规车道通行允许范围内，牵引状态下总长度满足小型车辆拖挂的法规要求，台面离地高度经过优化，既保证了足够的通过性，避免非铺装路面行驶时剐蹭底盘，也降低了装卸货物时的抬升高度，减少人工装卸的劳动强度。设计过程中对各焊接节点的应力分布做了对应校核，在常规额定载重下，主框架不会出现永久性形变，关键连接位置均设置了加强筋板，应对复杂路况下的交变载荷冲击，整体结构没有冗余设计，所有部件均服务于装载、牵引、行驶的核心功能，没有多余的装饰性结构，适合小规模生产制作，也方便后期使用过程中的维护与零部件更换。
