多层可移动堆叠式物料周转支架结构

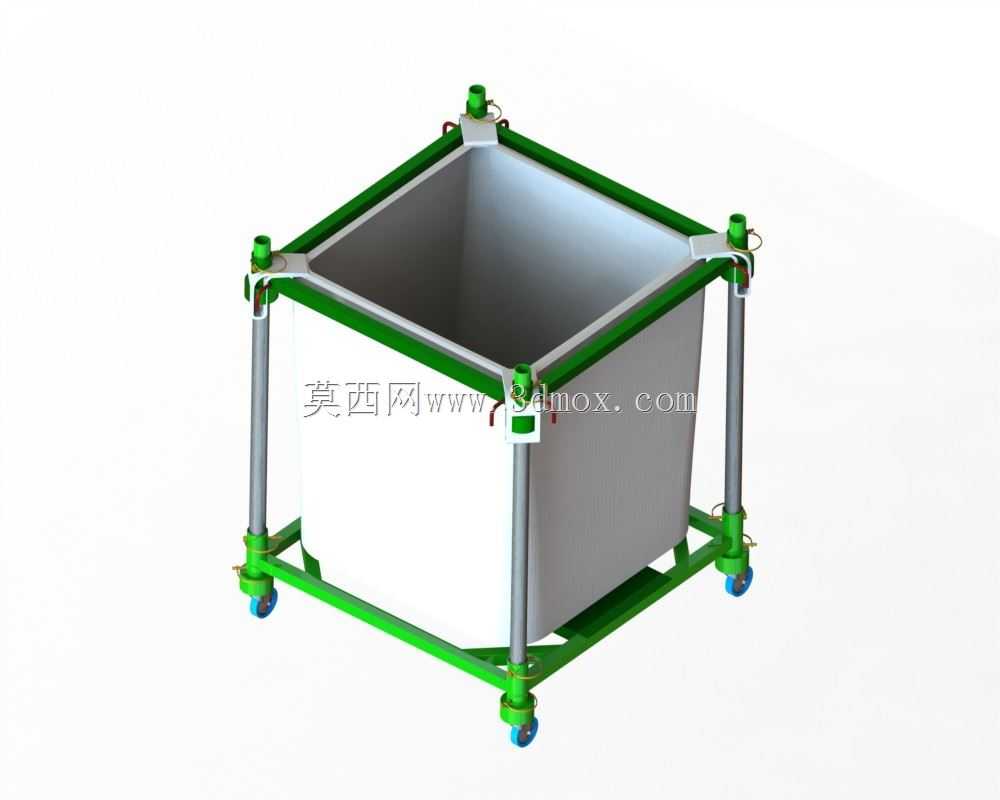

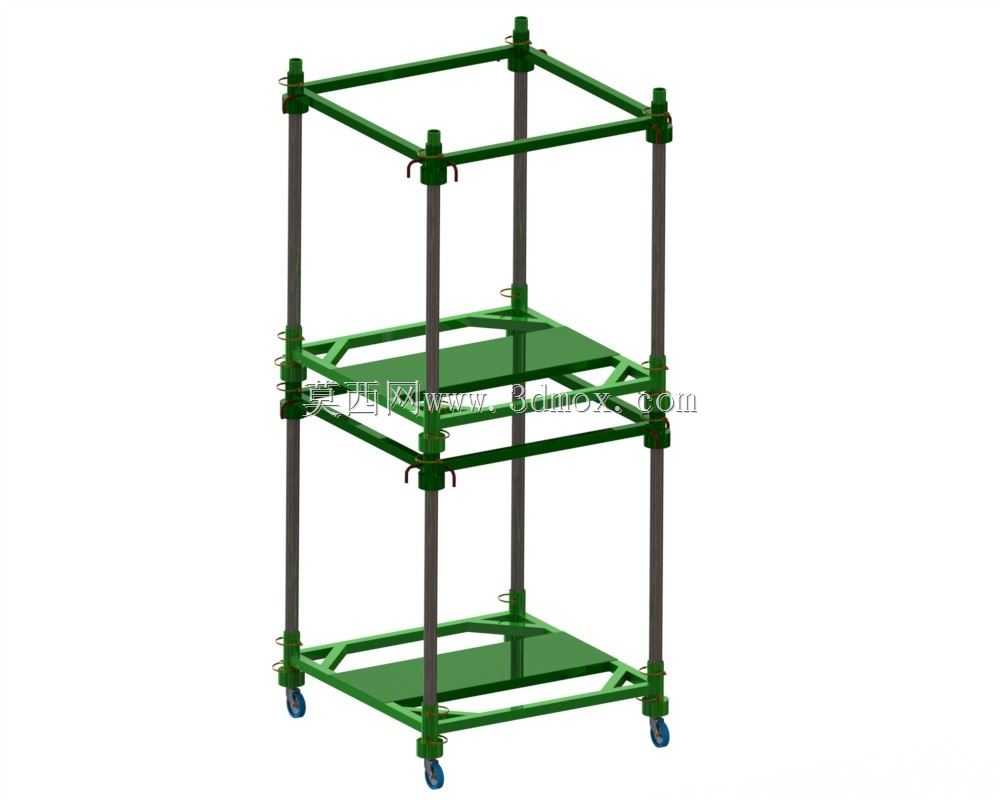

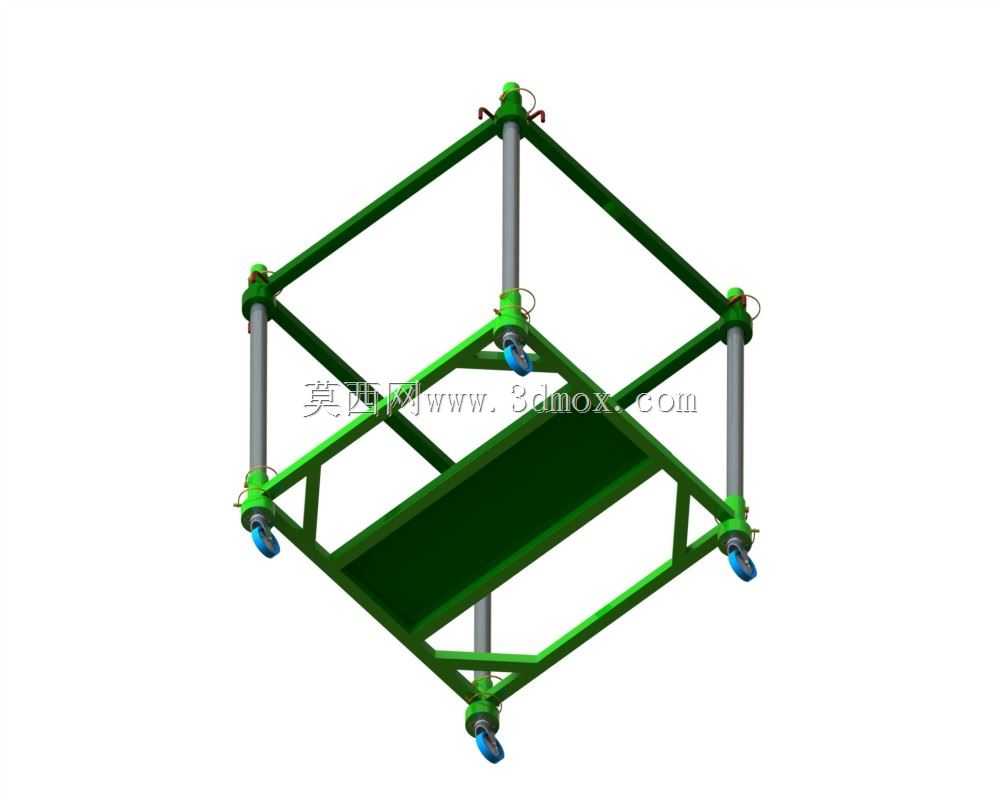

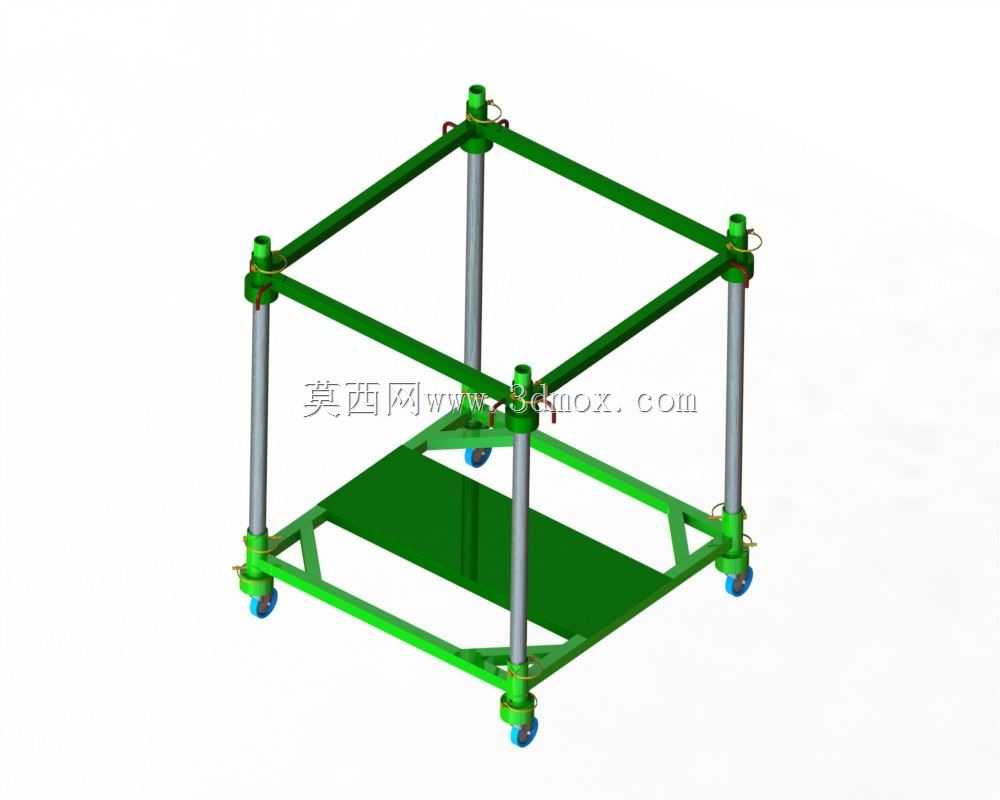

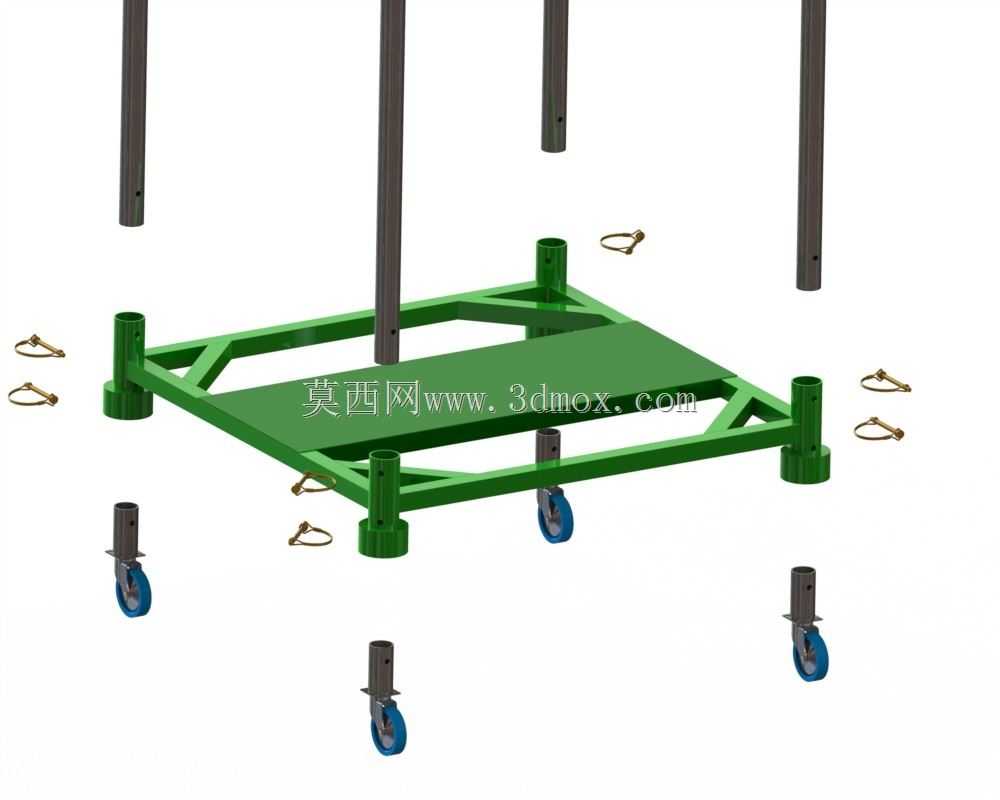

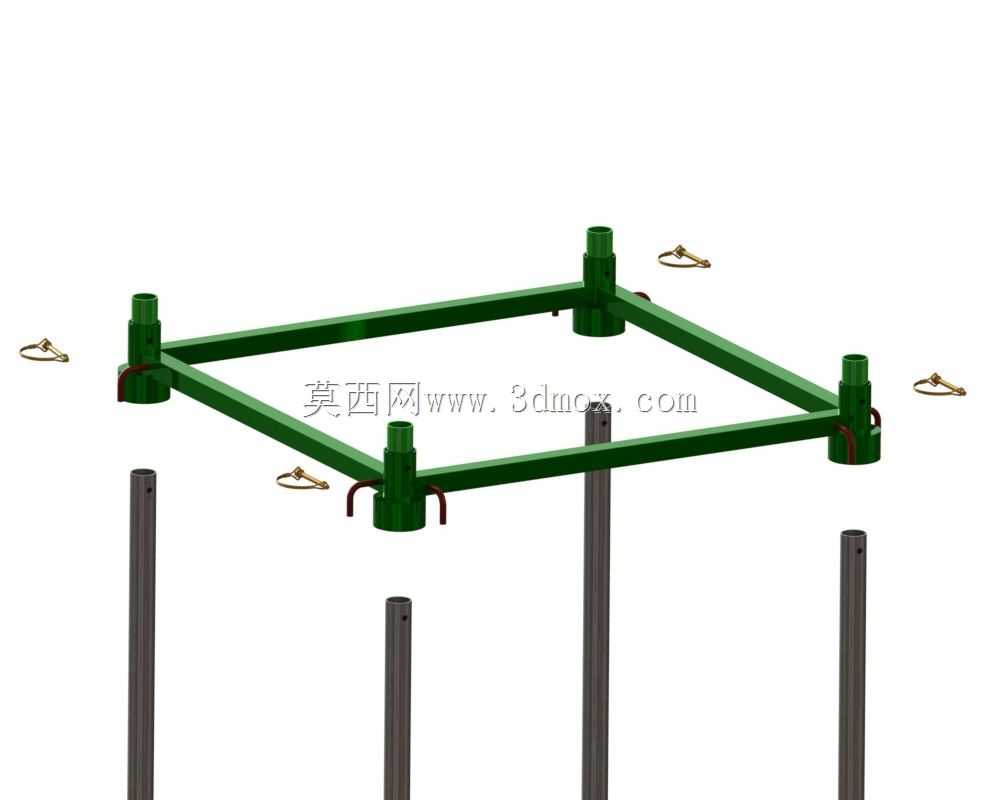

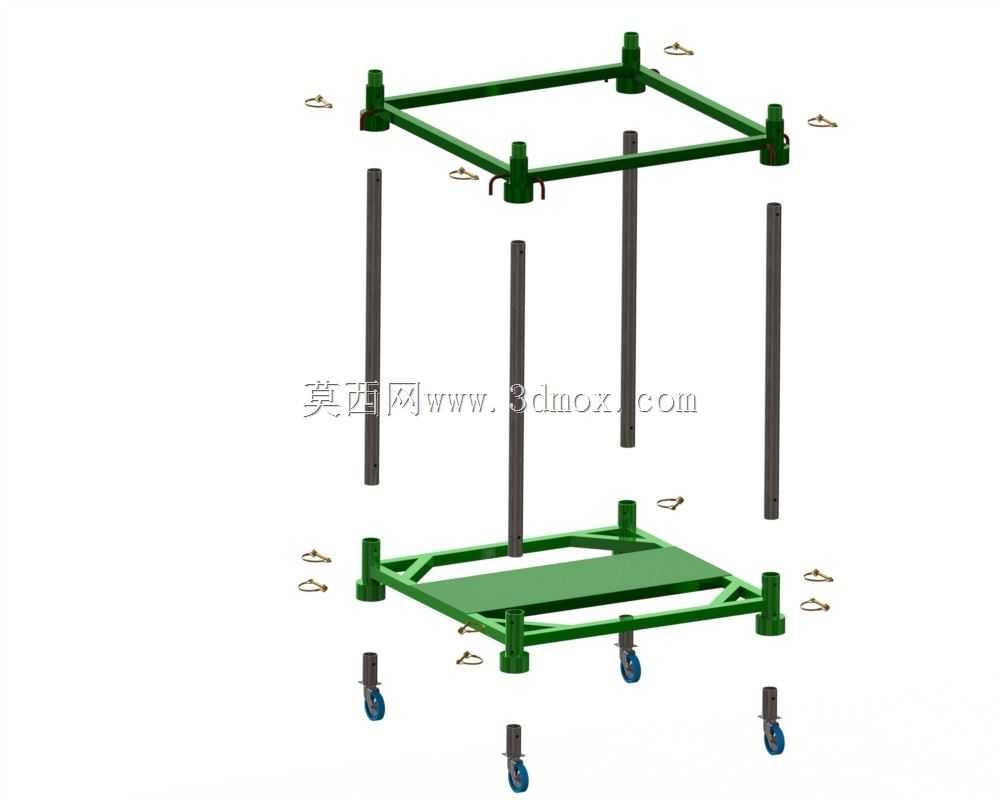

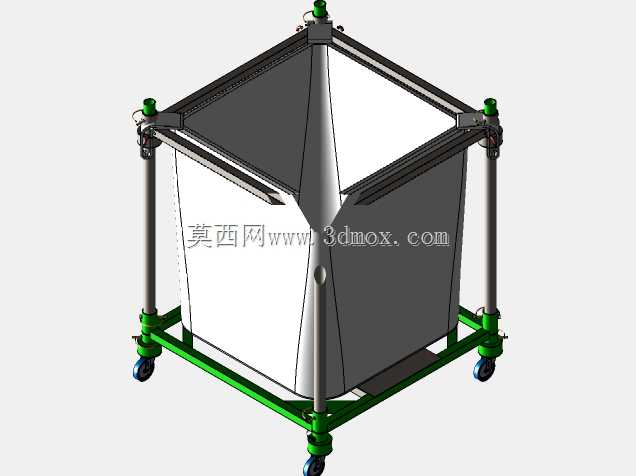

该款多层可移动堆叠支架主要面向生产车间线边物料暂存、工序间周转、仓储区域分类堆垛场景设计，可适配汽车零部件分装、垃圾分拣分类、袋装物料规整等多种现场使用需求，替代传统固定式料架与普通平板手推车的功能短板。从结构设计逻辑来看，整体采用方管焊接主框架搭配立式圆管导柱的组合形式，三层置物平台均通过快拆卡扣结构与导柱连接，可根据存放物料的实际高度灵活调整层间距，无需额外工具即可完成层位改动，适配不同尺寸规格的物料存放需求。底部框架四角配置万向脚轮，其中两个脚轮带刹车锁定结构，既满足短距离人工推移周转的移动需求，锁定后也可作为固定工位暂存架使用，不会受现场地面轻微坡度影响出现滑移。框架顶部与底部设置有对位嵌套结构，空载或满载状态下均可实现多台支架的垂直堆叠存放，闲置时可大幅压缩仓储占用空间，满载堆叠时嵌套结构可提供足够的抗剪切力，避免上层支架滑落倾覆。从安装边界与尺寸适配角度考量，单台支架的整体外轮廓尺寸适配标准人行通道宽度，推移过程中不会与通道两侧的设备、线体发生刮碰，每层置物平台的承载面采用镂空式方管焊接结构，在保证整体承载强度的前提下降低设备自重，同时避免平台积灰、积油，方便日常清洁维护。导柱与卡扣的配合间隙经过公差匹配，层板调整到位后卡扣自动锁止，受竖向载荷时不会出现意外滑脱，侧向受力时卡扣可提供足够的限位力，避免推移过程中层板晃动产生异响或物料掉落。主框架焊接位置均做打磨去毛刺处理，表面喷涂防锈耐磨涂层，可适配车间内多油污、多粉尘的复杂使用环境，长期使用不会出现涂层脱落、基材锈蚀的问题。在实际选型应用中，该支架可根据存放物料的重量需求调整管壁厚度，常规配置下单层承载可满足多数中小型零部件、袋装物料的存放需求，无需额外做结构加强。
