废水处理混凝工序带搅拌立式罐体结构

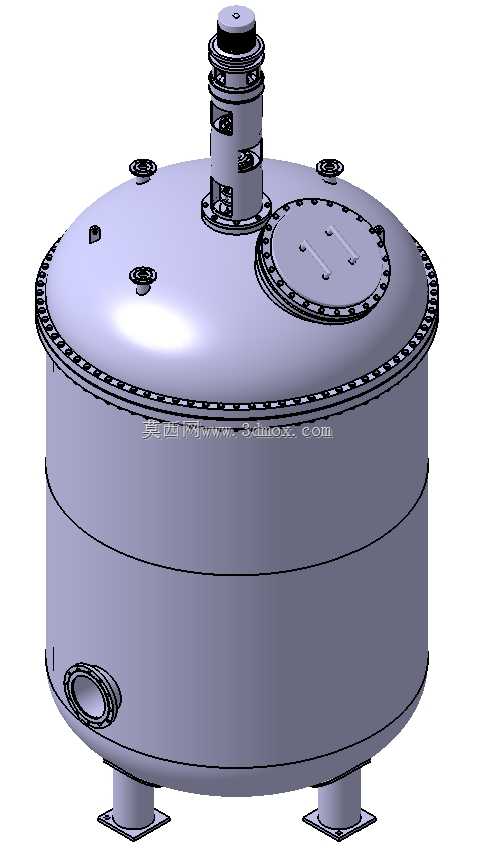

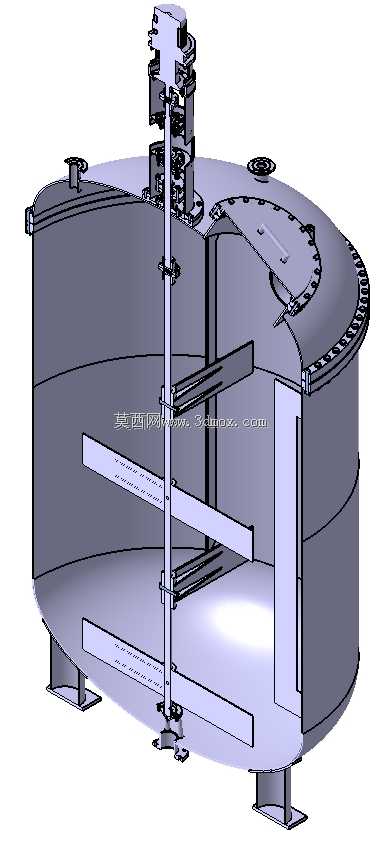

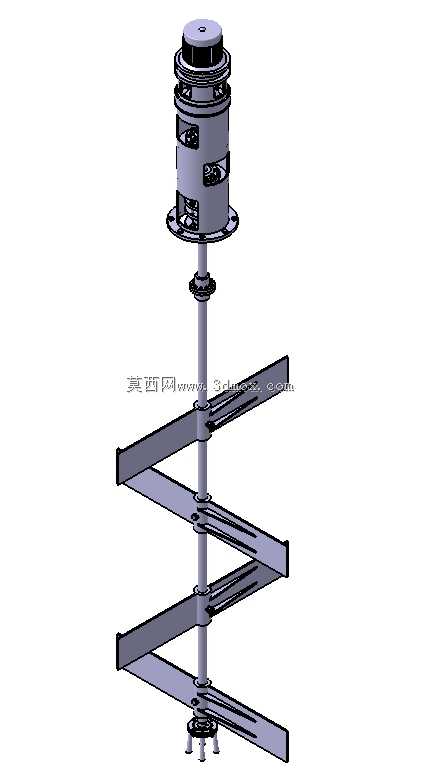

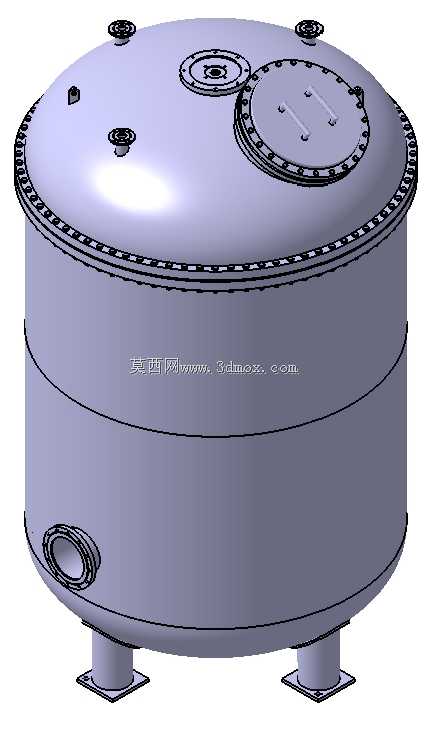

在城镇及工业废水处理的混凝处理单元中，这类带内置混合系统的立式罐体是核心工艺承载设备，主要承担投加混凝剂、絮凝剂后的药剂分散、絮体结团过程的流场控制作用，区别于常规常压储液罐，其结构设计完全围绕混合过程的流态需求展开，而非单纯的物料存储。从安装边界来看，该类罐体采用裙式或支腿式落地安装，底部预留排料接口与混凝沉淀后的排泥通道，顶部设置驱动装置安装座、人孔、药剂投加口、排气口以及检修平台连接位，安装时需保证罐体垂直度偏差不超过千分之一，避免长轴搅拌组件运行时出现偏磨、振动超差的问题。设备的核心功能是通过顶部驱动的立式搅拌轴带动多层桨叶转动，在罐内形成可控的轴向与径向复合流场，让投加的混凝药剂在短时间内均匀分散到废水水体中，打破药剂浓度局部过高或过低的问题，同时为后续絮凝体的缓慢结大提供适宜的流速梯度，避免桨叶线速度过高打碎已经形成的絮体，或是流速过低导致药剂扩散不足、絮体沉积在罐底。设计过程中首先要匹配处理水量对应的罐体有效容积，保证废水在罐内有足够的混凝反应停留时间，筒体采用等直径立式圆筒结构，上下封头根据承压需求选择标准椭圆封头或锥形底结构，本结构采用平底带支腿的形式，更适合中小型处理规模的项目，加工难度更低，现场安装的基础要求也更简单。搅拌系统的设计是整个罐体的核心，搅拌轴从顶部驱动端延伸至罐底附近，沿轴身分层布置不同形式的桨叶：上层桨叶侧重表层水体的轴向推流，避免投加的药剂浮在水面无法参与混合；中层桨叶采用宽叶结构，强化径向的水体剪切分散，让药剂快速扩散到整个罐体截面；底层桨叶贴近罐底设置，主要作用是防止未完全反应的絮体、泥沙杂质沉积在罐底形成死区，同时将底部水体向上推送，形成整体的循环流场。罐体顶部的人孔设置在靠近搅拌装置的一侧，方便检修人员进入罐内检查桨叶磨损、衬层完好情况，罐壁上可根据工艺需求预留取样口、液位计接口、观察口等附属结构，所有外接接口的法兰压力等级需匹配工艺管线的设计压力，避免运行时出现滴漏问题。考虑到废水处理场景的腐蚀问题，罐体材质可根据废水性质选择碳钢衬防腐层、不锈钢或者玻璃钢材质，搅拌轴与桨叶也需要做对应的防腐处理，轴端的密封采用机械密封或填料密封，防止罐内水体从驱动安装位置泄漏。在建模过程中需要重点校验搅拌轴的长径比，避免轴的挠度超过允许值导致运行时桨叶刮碰罐壁，同时要核对支腿的承载能力，保证满水状态下罐体的结构强度满足要求，所有焊接位置的结构要符合压力容器或常压容器的焊接规范，避免应力集中导致的罐体变形。
