河道水面漂浮废弃物自动收集装置

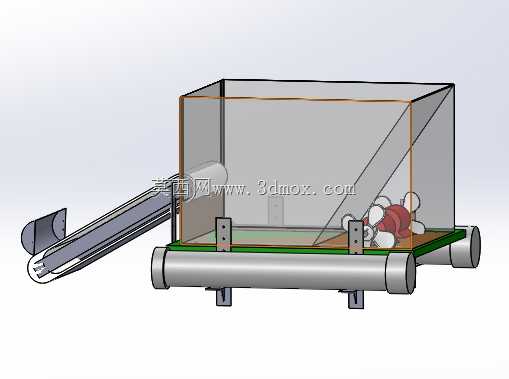

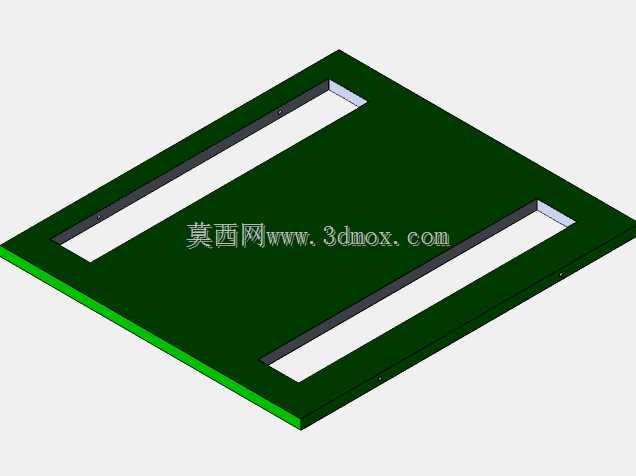

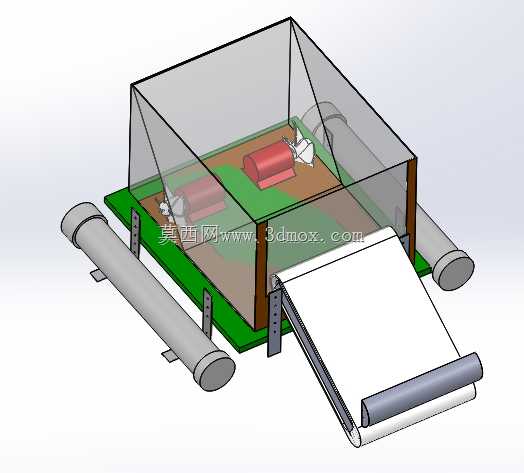

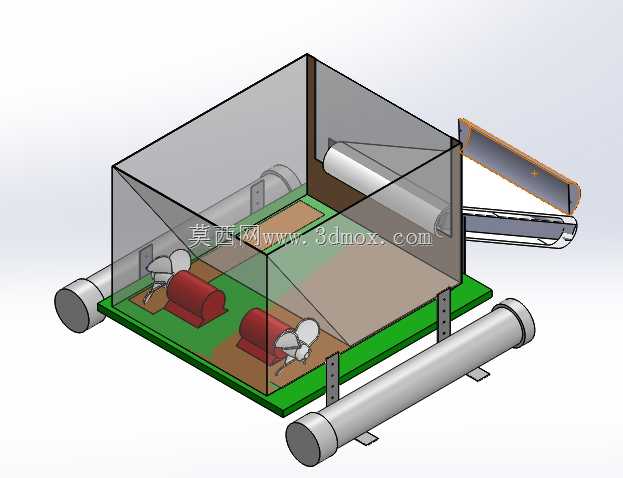

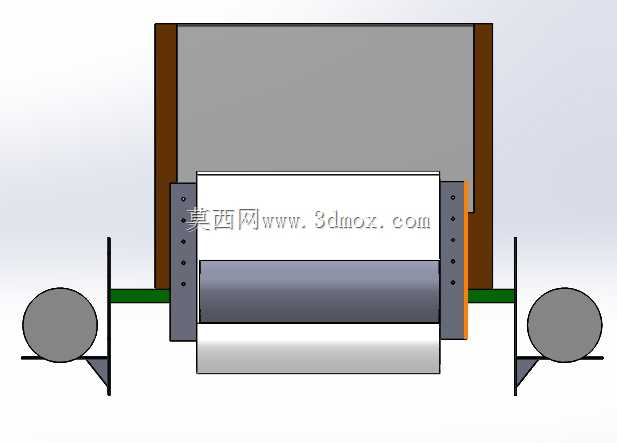

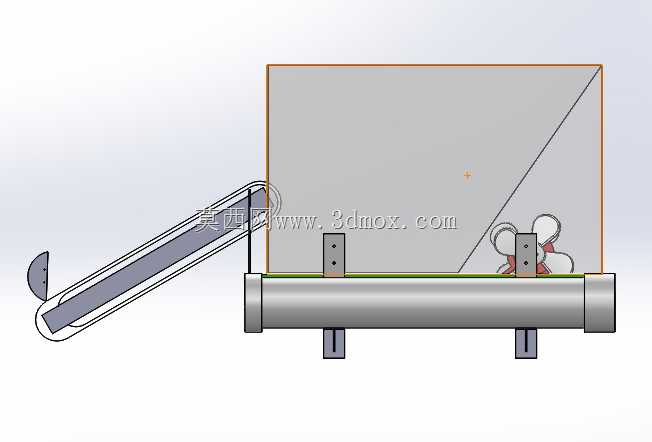

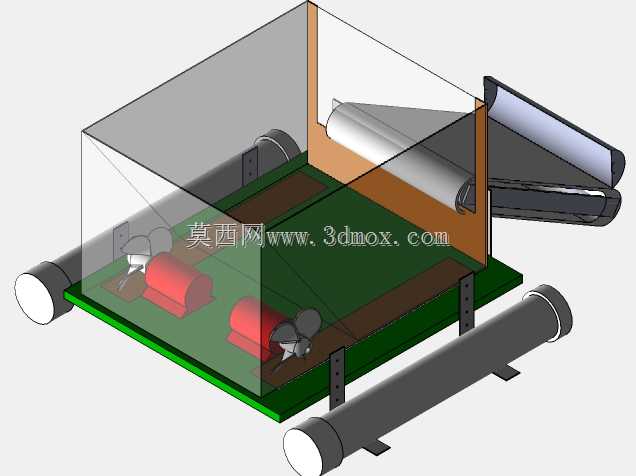

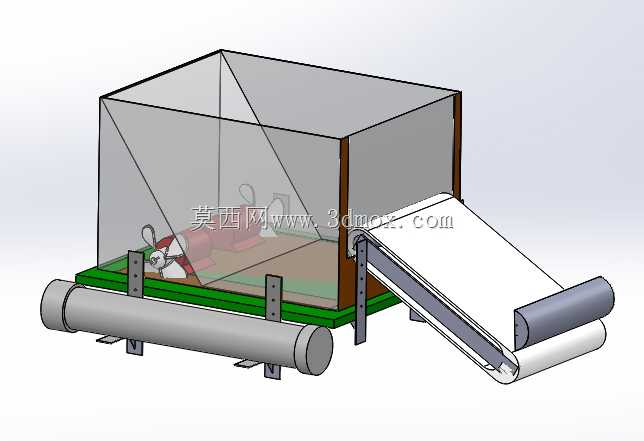

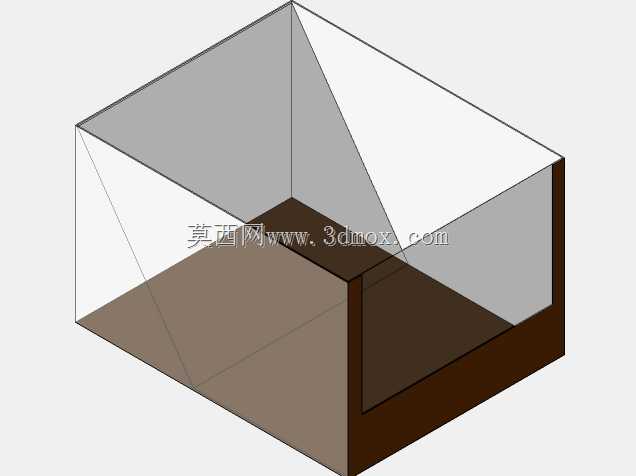

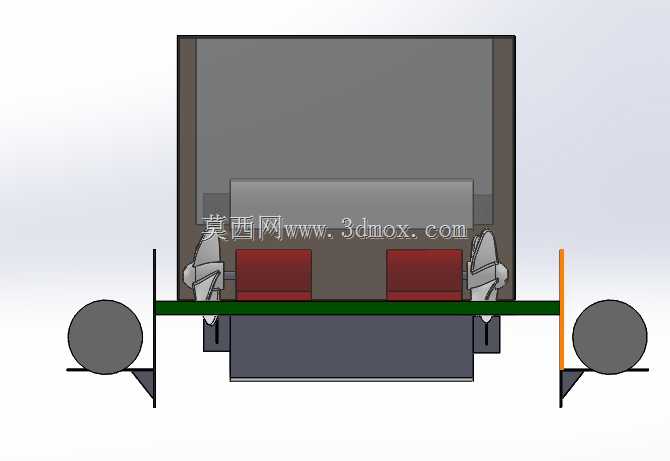

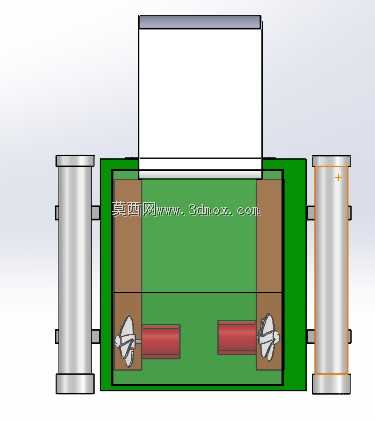

这款装置主要针对城市内河、景观河道、小型灌渠的水面保洁场景设计，解决人工打捞漂浮垃圾效率低、作业风险高的痛点，可定点布放在河道弯道、闸口前、排污口汇流区这类漂浮物易聚集的位置，持续完成水面漂浮垃圾的自动归集与暂存。从结构设计来看，整体采用浮式安装思路，底部配置两根平行的浮筒提供浮力，浮筒通过带安装孔的金属支架与上部的收集箱体连接，安装时可根据河道常水位调整支架固定高度，保证箱体进水口始终与水面保持齐平，适配0.5-2米水深的河道使用，单台装置的覆盖保洁宽度约3米，可多台串联布置在河道断面实现全宽度拦截。箱体采用半透明可视化外壳设计，日常巡检时可直接观察内部垃圾存量，无需频繁开盖检查；箱体内部设置两组导流叶轮，工作时通过叶轮转动在进水口区域形成定向水流，将周边水面的塑料瓶、落叶、食品包装袋、浮萍等漂浮物引导进入箱内的收纳腔，收纳腔配置可提拎的滤水网篮，垃圾留存的同时水体可从网孔顺利排出，避免装置内部积水增加负重。箱体侧部设置可翻转的导流挡板，可根据水流方向调整挡板角度，扩大漂浮物的引导范围，装置的进出水口均设置拦污栅格，避免较大体积的杂物进入叶轮舱造成卡滞。建模阶段采用SolidWorks完成全参数化设计，第一步先搭建浮筒与安装支架的骨架模型，确定整体浮力储备与安装基准面，浮筒选用标准圆柱形浮体参数，预留支架安装的定位孔位；第二步完成上部收集箱体的结构拆分，分别绘制外壳、叶轮舱、收纳腔、导流挡板的独立零件，装配时提前校验叶轮转动的干涉间隙，保证叶轮与舱壁的间隙控制在5mm以上，避免杂物卡滞；第三步完成内部导流叶轮、驱动组件的建模，叶轮采用曲面建模完成叶片的流线型设计，降低水流阻力；最后对整体装配体做干涉检查，验证翻转挡板的开合角度、网篮的抽拉路径是否存在结构冲突，同时对浮筒的浮力做简易模拟核算，保证装置满载垃圾时仍能保持进水口的设计高度，不会出现下沉或进水口没入水下的情况。
