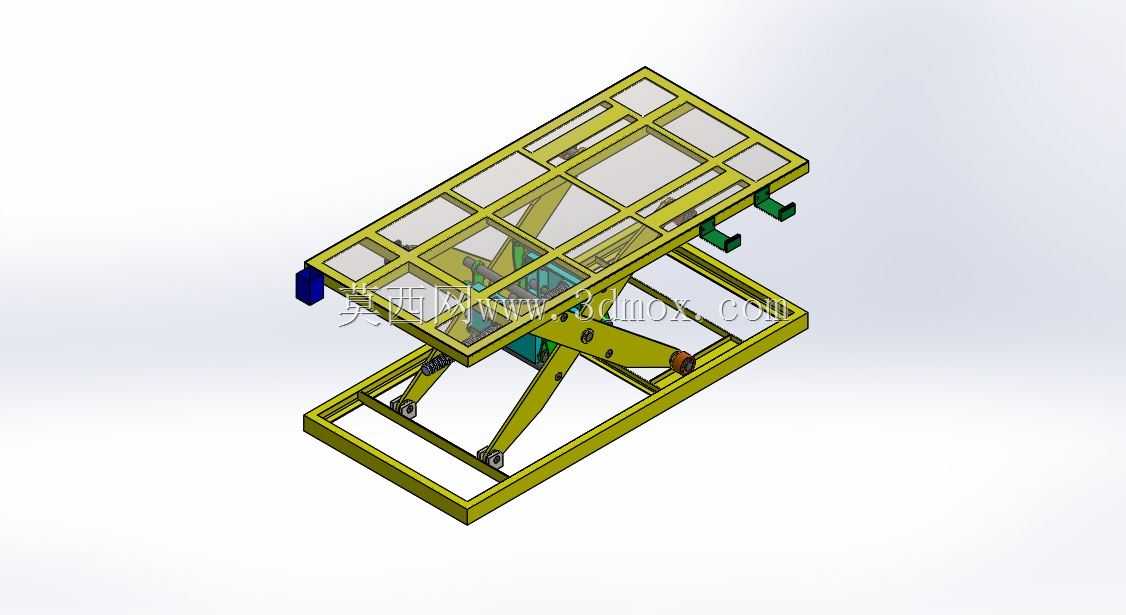

工厂产线用电动剪叉式升降作业平台

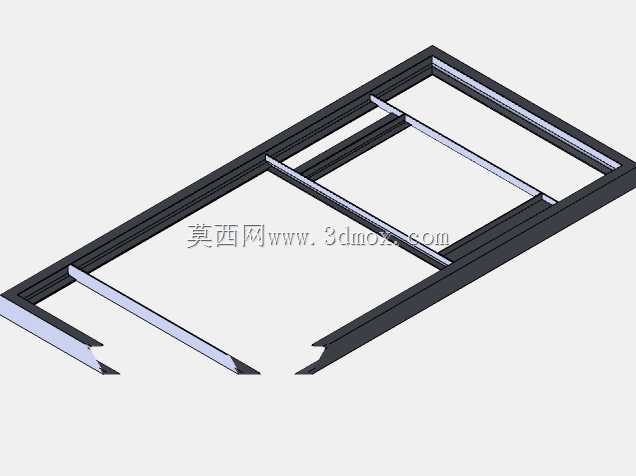

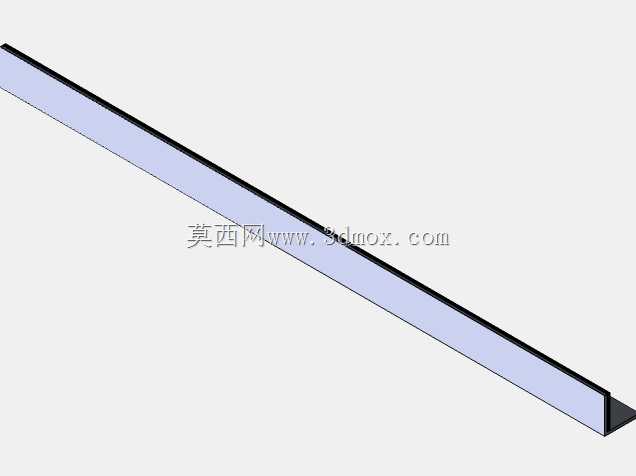

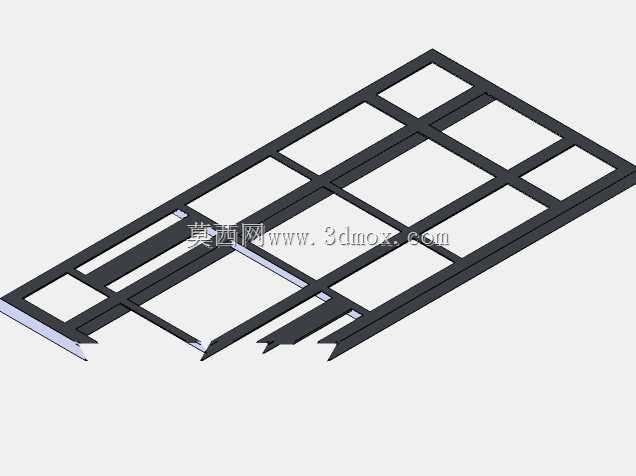

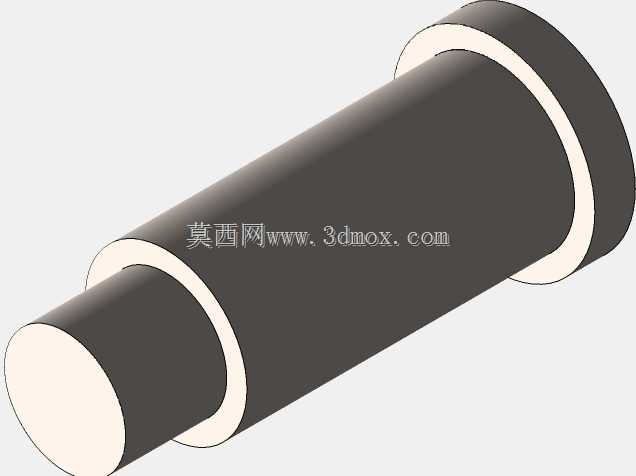

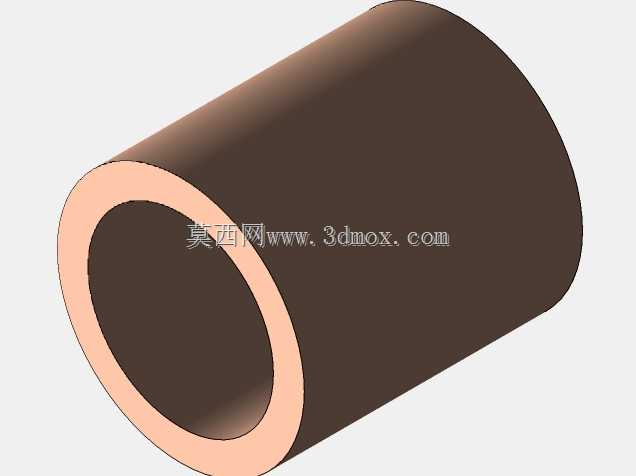

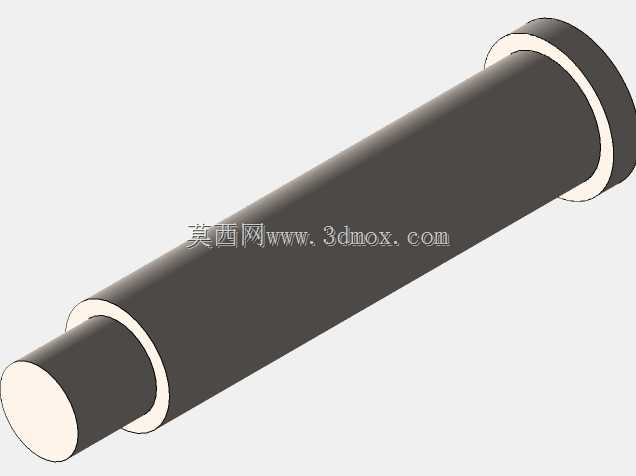

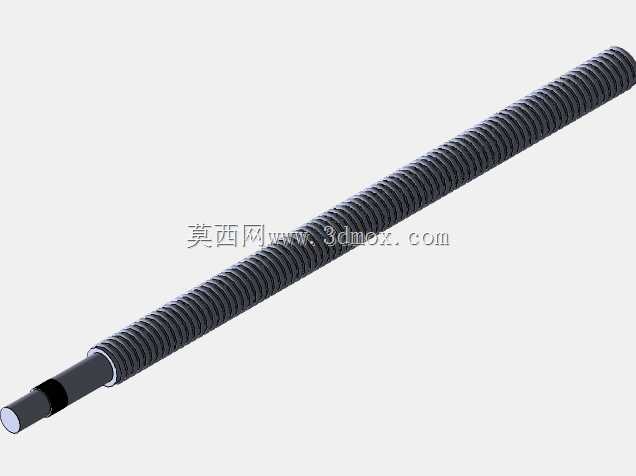

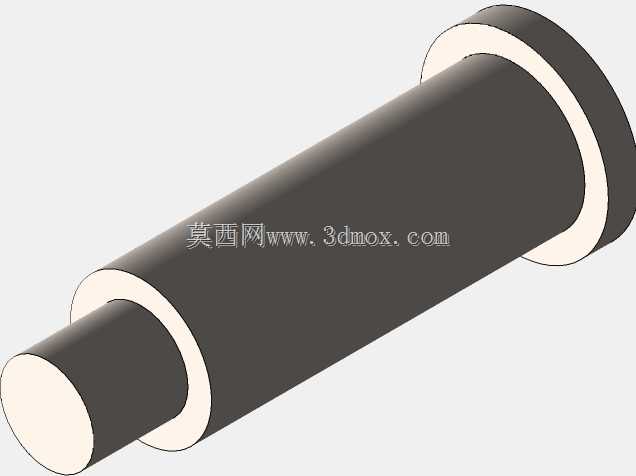

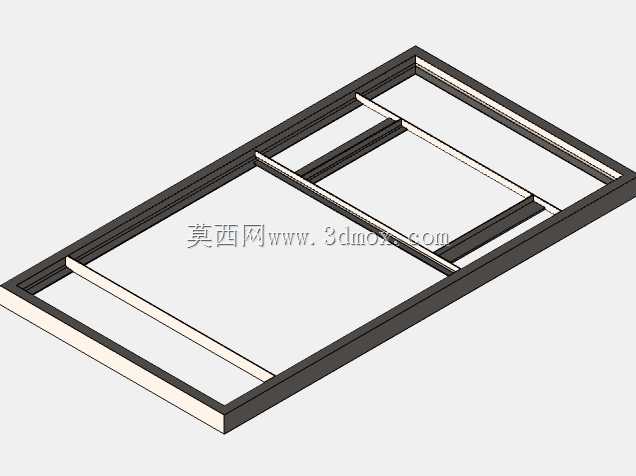

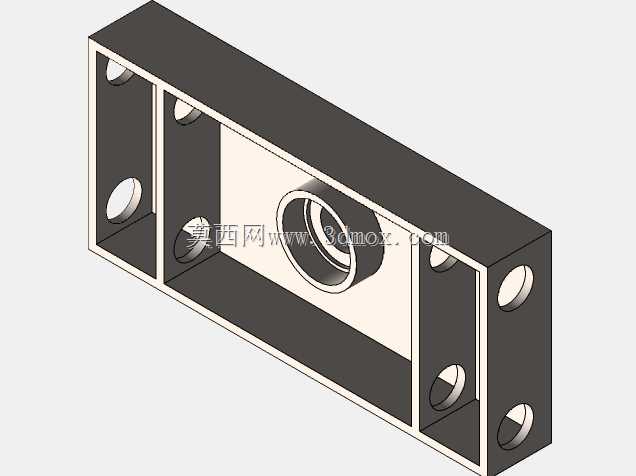

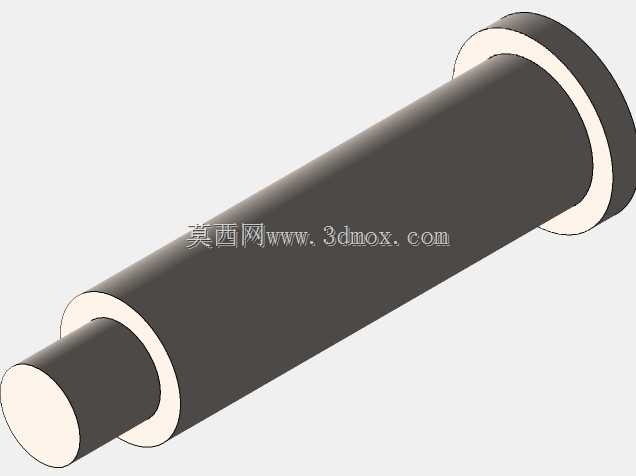

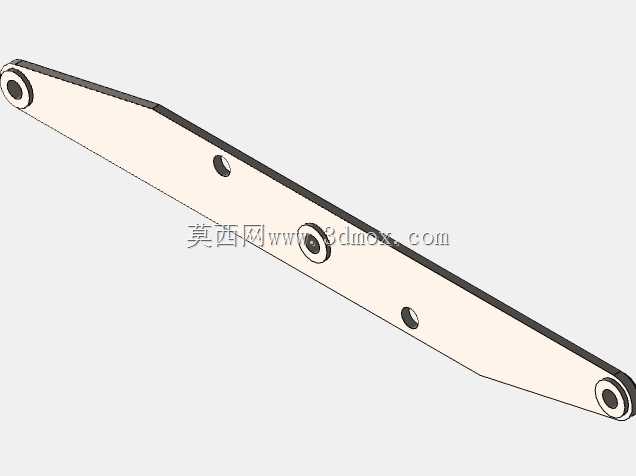

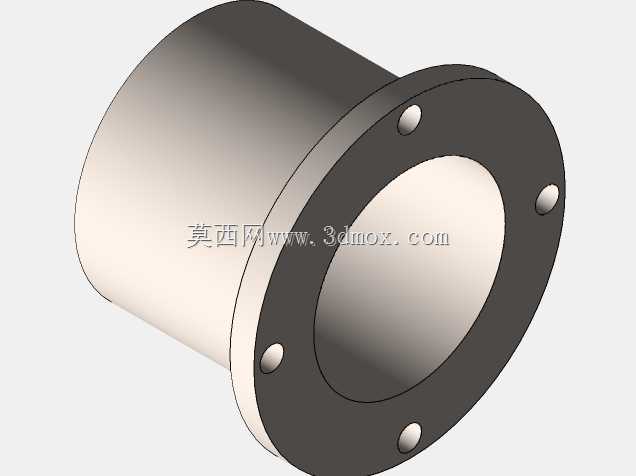

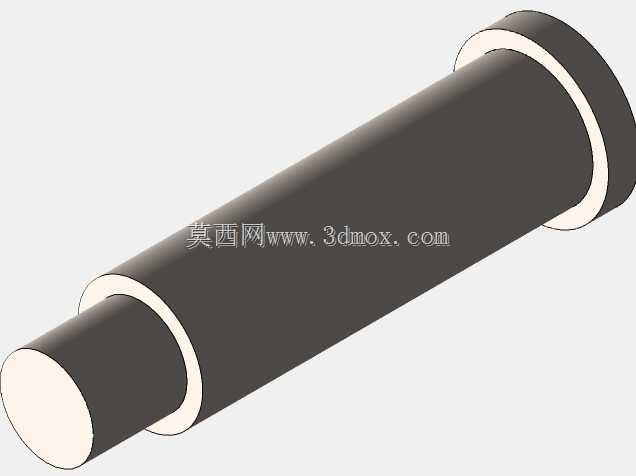

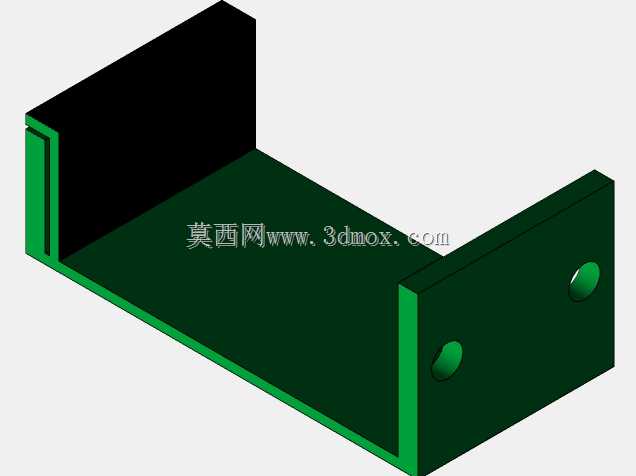

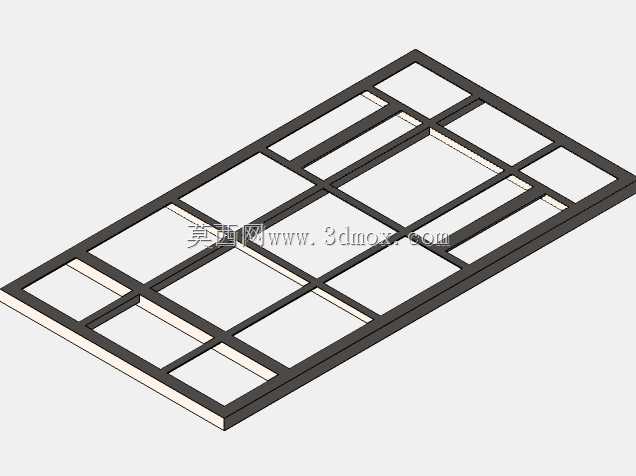

在离散制造车间的物料转运、工位高度适配场景中，剪叉式升降设备是衔接不同高度作业面的核心工装，这款电动驱动的剪叉升降结构，主要用于解决生产线上不同工位间的高度差物料输送、设备检修时的作业面抬升、仓储区域托盘货物的举升码放需求，相比固定式作业台，它可以根据实际作业需求动态调整台面高度，适配不同身高操作人员的作业姿态，或是匹配不同高度的输送线、货架层的对接要求。从结构设计逻辑来看，该设备采用双层框架布局，底部为固定式安装基座，基座上预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，也可根据使用需求加装脚轮实现工位间的灵活转场；上层为承载台面，台面采用框架式格栅结构，在保证整体结构刚度的前提下降低了设备自重，台面边缘预留了工装附件安装位，可根据使用场景加装防护栏、物料定位挡块、输送辊道等附属结构，拓展设备的适用场景。中间的剪叉臂组采用对称式双组剪叉布局，剪叉臂之间通过铰接销轴连接，铰接位置配置了自润滑轴套，降低长期往复升降过程中的磨损量，驱动端采用电动推杆配合剪叉臂的力臂结构实现升降动作，相比液压驱动形式，电动驱动的结构不存在液压油泄漏风险，更适合对洁净度有一定要求的电子装配、食品包装类车间使用，同时电动驱动的启停位置控制精度更高，可实现毫米级的高度定位，满足高精度工位对接的需求。设计过程中对剪叉臂的受力做了针对性优化，剪叉臂采用矩形型钢焊接成型，在臂身的受力集中位置做了加强筋补强，避免大负载举升时臂身出现挠曲变形；上下框架与剪叉臂的连接位置都做了铰接座的加强设计，将铰接点的受力分散到框架的整体梁结构上，避免局部应力集中导致的结构开裂。设备的安装边界需要预留足够的升降行程空间，最低位时台面与基座的间距控制在较小范围，可适配低高度的托盘进出，最高举升高度可覆盖常规车间2米以内的作业高度需求，基座的整体占地尺寸适配标准托盘的摆放要求，不需要对现有车间的地面布局做大规模改造即可完成安装部署。在实际使用中，该设备可嵌入到生产线的接驳工位，当托盘货物从低位输送线到达升降台位置后，设备抬升台面将货物举升到对应作业高度，方便操作人员完成装配、检测、包装等工序，也可作为独立的检修作业台使用，将重型设备部件抬升到合适的检修高度，减少操作人员弯腰、踮脚的无效作业动作，降低长期作业的疲劳强度。
