立式螺旋连续振动垂直输送升降设备

这款垂直振动输送设备的核心应用场景集中在轻工、食品、医药、化工等行业的散料、小型工件垂直连续输送环节，尤其适配生产车间楼层间、工序间的紧凑空间物料转运需求，相比传统斗式提升机、皮带式垂直输送机，它没有额外的活动承载部件，日常运行过程中不存在铰接件磨损、链条张紧调整、皮带跑偏校正这类常规维护项，能大幅降低产线运维的人力与备件成本。

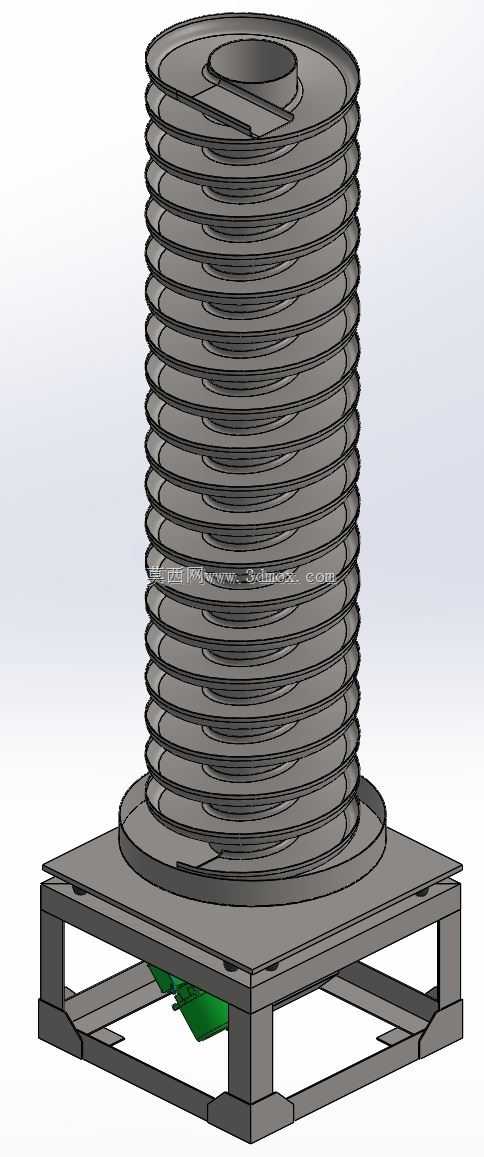

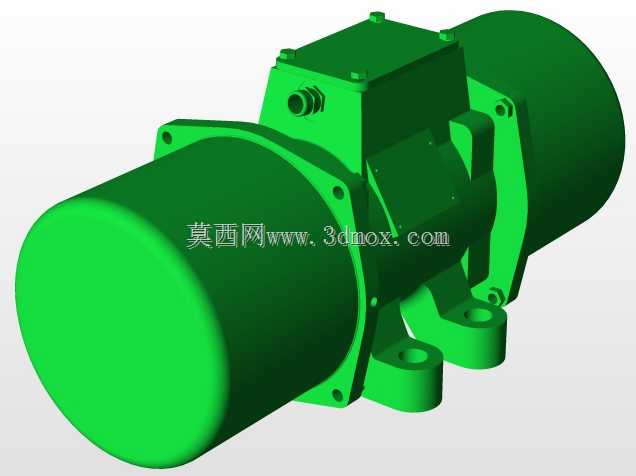

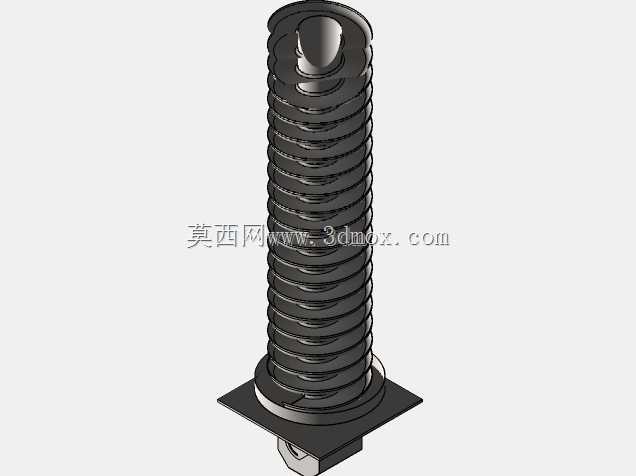

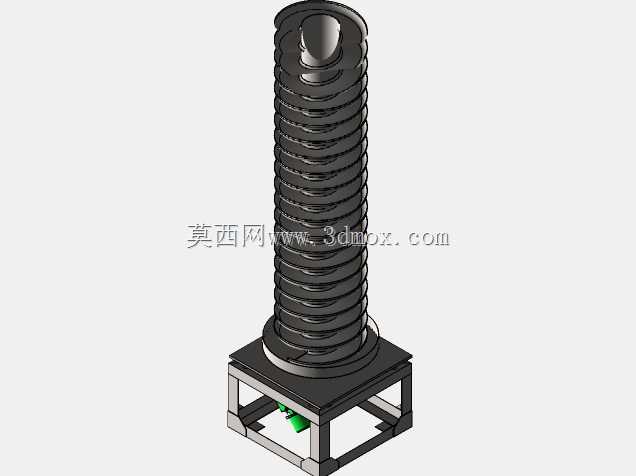

从结构设计逻辑来看，设备主体采用中心立柱焊接螺旋形尖顶输送槽的结构，螺旋槽沿中心柱逐层盘旋上升，底部配套方形安装底座，底座下方预留振动驱动单元的安装空间，驱动单元可适配不同品牌的立式振动电机，安装接口做了通用化设计，能根据现场输送产能、物料特性的差异，灵活更换不同激振力参数的驱动件，无需改动主体槽体结构。槽体采用等螺距螺旋设计，槽面做了平滑过渡处理，避免物料在输送过程中出现卡滞、积料问题，螺旋槽的外径与中心柱直径的比例经过反复校核，既能保证物料在振动作用下沿螺旋槽平稳向上滑移，又能控制设备整体的占地尺寸，让设备在车间内安装时占用的一楼投影面积最小化，适配老旧车间改造、狭小空间布局的产线升级需求。

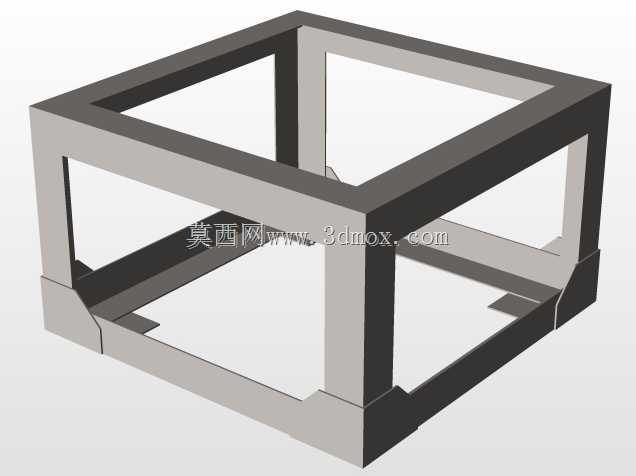

安装边界方面，底部方形底座采用标准托盘式框架结构，四个支脚位置预留了地脚螺栓安装孔，现场安装时只需保证基础平面的水平度误差在允许范围内，将底座与预埋地脚板紧固即可，不需要额外搭建复杂的支撑钢架。设备运行时的振动传递经过隔振设计处理，底座与安装基础之间可配套加装隔振垫，降低振动对周边设备、建筑结构的影响。输送过程中，物料依靠振动产生的微抛运动沿螺旋槽持续向上移动，整个输送通道为封闭式螺旋结构（可根据需求加装防尘外罩），能减少物料输送过程中的粉尘外溢，适配有洁净要求的生产场景。

从选型适配角度看，这类设备的输送能力与螺旋槽宽度、螺距、振动频率、激振力大小直接相关，建模过程中对螺旋槽的升角、槽边高度做了参数化处理，设计人员可根据实际输送的物料粒度、堆积密度、输送高度要求，快速调整对应参数生成适配的模型，不需要重新从零绘制螺旋扫掠路径，能大幅缩短非标输送设备的设计周期。设备顶部的出料口位置可根据现场接料设备的位置做周向调整，适配不同产线的布局走向，避免额外增加转接溜管造成的物料破碎或堵料问题。
