手动金属板材辊压成型设备结构

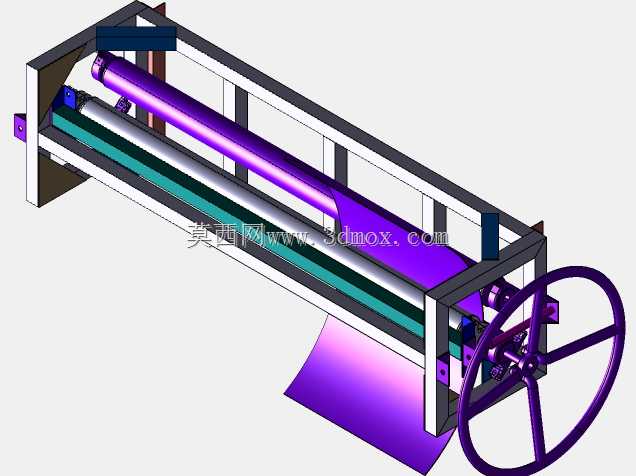

这款手动辊压设备主要面向小型钣金加工场景、五金维修作坊、教学实训场景使用，无需外接动力源，完全依靠人力驱动手轮完成金属板材的辊压作业，适合小批量薄板成型、板材校平、简易卷弧工序使用，在没有供电条件的野外维修、临时加工场景下也能快速部署作业。设备整体采用框架式焊接结构作为承载主体，框架采用标准矩形型钢拼焊成型，焊接后做时效处理消除内应力，避免长期受力出现框架变形影响辊压精度，框架两侧设置可调式辊轴安装座，可通过调节螺栓调整上下辊的平行度与辊缝间隙，适配0.2mm到2mm厚度的低碳钢板、铝板、铜板等常用金属板材的加工需求。三根平行布置的辊轴作为核心作业部件，上辊为可浮动压辊，通过两侧的调节螺杆控制下压量，从而控制板材的成型曲率或者压平精度，下侧两根辊为主动驱动辊，通过侧部的齿轮传动结构与手轮连接，转动手轮时两根下辊同步转动，依靠辊面与板材之间的摩擦力带动板材进给，同时上辊对板材施加持续压力，让板材通过辊缝时产生连续塑性变形，实现板材的校平或者不同曲率的卷制成型。手轮采用大直径轮辐式结构，增大驱动力矩，操作人员无需施加过大的手动力即可完成厚度范围内板材的进给作业，手轮与驱动轴之间设置键连接，传动无间隙，进给过程平稳无卡顿，避免板材表面出现压痕或者进给顿挫影响成型质量。设备的安装边界较为紧凑，整体长度适配常规1米幅宽的板材加工需求，框架底部预留四个安装地脚孔，可通过膨胀螺栓固定在水泥工作台或者钢制工作台上，避免辊压作业时设备出现移位，进料侧与出料侧预留足够的操作空间，操作人员可在进料侧扶持板材送入辊缝，在出料侧承接成型后的板材，单人即可完成全部操作流程。设计过程中重点考虑了手动作业的操作舒适度与设备耐用性，辊轴采用45号钢调质处理后表面做淬火硬化，硬度达到HRC45-50，长期辊压板材不会出现辊面磨损、凹陷问题，传动齿轮采用开式布置，日常加注润滑脂即可完成维护，结构简单可靠，故障点极少，即使没有专业维修经验的操作人员也能完成日常保养工作。辊缝调节位置设置刻度标识，操作人员可根据板材厚度与成型需求快速调整下压量，无需反复试凑参数，提升小批量加工的作业效率，框架侧面设置有安全防护挡板，避免操作人员衣物、手套卷入传动齿轮与辊轴间隙，提升手动作业的安全性。
