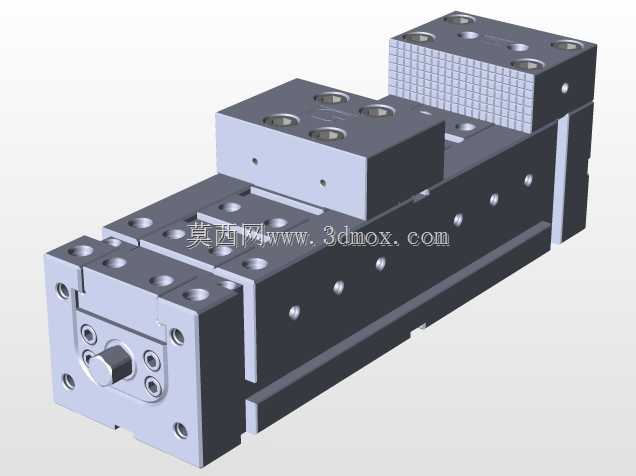

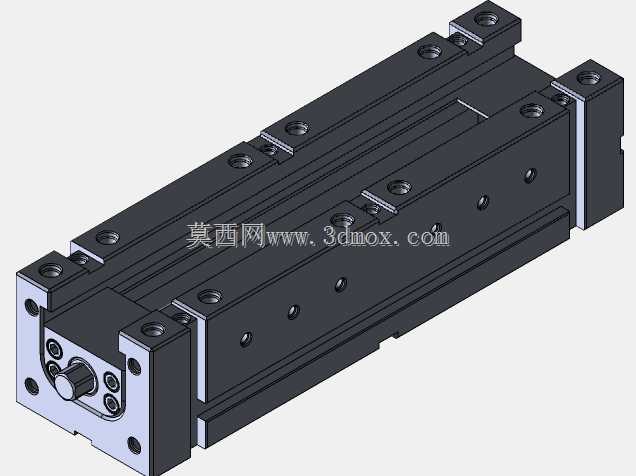

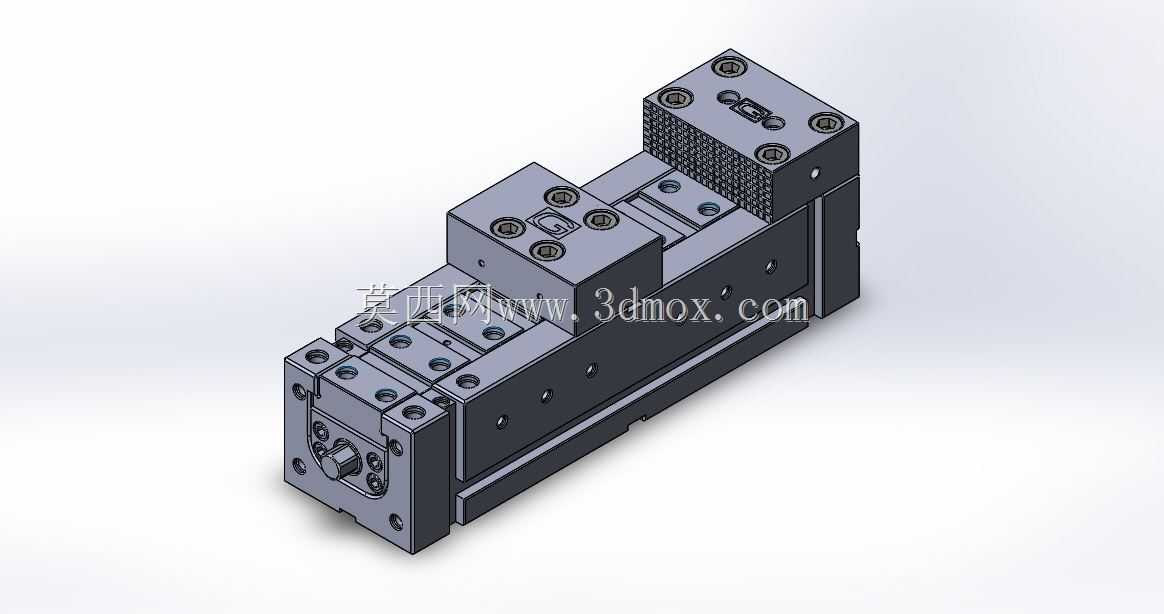

Gerardi自定心双工位气动精密夹钳结构

这款双工位平行夹钳是面向数控加工工位设计的精密夹持元件，在批量零件铣削、钻削工序中应用广泛，尤其适合小型有色金属、钢制结构件的多工位同步装夹，能有效减少单工位装夹的辅助工时，提升机床稼动率。从结构设计来看，夹钳采用内置式气动驱动回路，压缩空气通入缸体后推动内部活塞做直线运动，通过斜楔传动结构将轴向推力转化为两个钳口的同步对中夹紧力，传动环节无额外间隙，重复夹持定位精度可控制在0.02mm以内，能满足精密加工的装夹公差要求。钳口表面设计有网格状滚花纹理，可增大与工件接触面的摩擦力，避免大切削量加工时工件出现滑移，同时钳口采用可更换式结构，可根据被加工工件的外形更换平钳口、V型钳口或者仿形钳口，适配不同轮廓零件的装夹需求。夹钳的主体底座采用高刚性合金钢整体磨削加工，安装面平面度控制在0.01mm以内，底座上预留了标准的螺栓安装沉孔与定位销孔，可直接固定在机床工作台或者专用工装基板上，安装边界规整，不需要额外设计转接板即可适配多数数控铣床、加工中心的工作台T型槽间距。设计过程中重点考虑了夹持力的均匀性，两个钳口的运动行程保持完全同步，不会出现单侧偏载导致的工件装夹歪斜问题，夹钳的行程限位结构集成在缸体内部，避免外置限位结构受切削液、铁屑侵蚀出现卡滞故障。夹钳的侧部设置了气路接口，可直接接入工厂常规的0.5-0.7MPa压缩空气回路，不需要额外配置增压元件即可输出足够的夹紧力，针对重切削场景，还可在气路中加装气液增压元件进一步提升夹持力。整体结构做了全密封处理，所有运动副之间都设置了防尘密封圈，可阻挡加工过程中产生的细铁屑、切削液进入夹钳内部，降低日常维护频次，延长设备使用寿命。在实际产线应用中，这类夹钳常成组布置在回转工作台或者桁架机械手的上料工位，配合自动化上下料机构实现无人化加工，双工位的设计可在一个工位加工的同时完成另一个工位的工件装卸，进一步压缩生产辅助时间。夹钳的外形结构紧凑，宽度方向尺寸控制合理，不会占用过多的机床工作台空间，可在单台工作台上布置多组夹钳实现多零件同时加工，大幅提升单批次零件的加工效率。
