对开式带安装座螺栓锁紧管夹组件

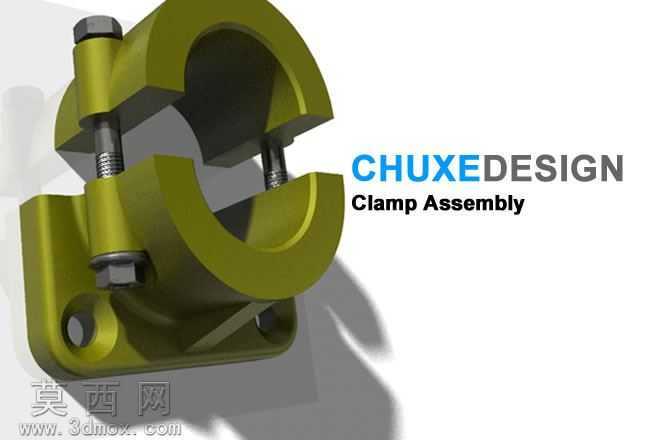

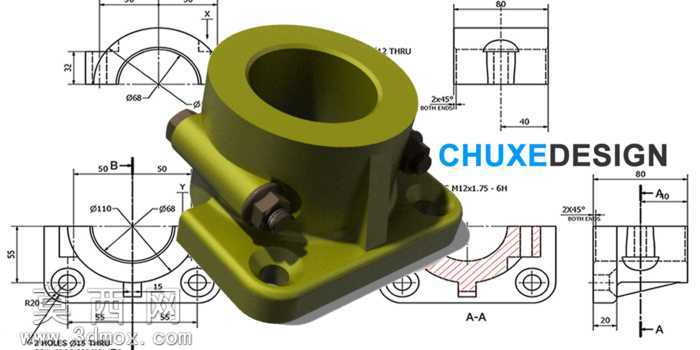

该夹紧组件采用三维参数化建模方式完成全结构设计，整体为对开式环形抱夹结构，建模过程中首先绘制上下两个半环形夹体的基础轮廓，通过拉伸、切除特征完成夹体主体造型，针对夹体与安装底座的衔接位置添加加强筋结构，提升整体结构刚性，避免夹持受力时出现形变断裂问题。夹体的螺栓穿装孔位采用同轴度约束完成装配定位，上下夹体对应位置的孔位严格对齐，保证螺栓穿装顺畅无卡滞。配套的六角头螺栓与六角螺母采用标准件参数化建模，螺纹部分通过螺旋线扫描切除特征完成真实牙型还原，装配时螺栓与夹体孔位添加同轴配合、端面贴合配合，螺母与螺栓添加螺纹配合约束，还原真实的螺纹锁紧运动逻辑。安装底座部分设计为带两个安装通孔的方形法兰结构，底座与下半夹体为一体化建模成型，安装孔位做了沉孔设计，可容纳螺栓头部实现沉装，保证安装面平整无凸起。材质渲染阶段，夹体主体赋予军绿色金属烤漆材质，调整材质的粗糙度、金属度参数，还原金属烤漆的哑光质感与细微颗粒感，螺栓螺母部分赋予镀锌亮面金属材质，与夹体主体形成材质区分，提升视觉层次感。场景搭建时添加地面承接阴影，调整主光源角度模拟工业产品展示的柔光效果，开启环境光遮蔽让结构缝隙处的阴影更自然，突出组件的结构层次。设计思路上，该夹紧组件主打通用型圆管夹持固定场景，通过螺栓锁紧的方式调节环形夹的开合内径，可适配一定尺寸公差范围内的圆类工件，安装底座的法兰结构可直接通过螺栓固定在设备机架、墙面等安装基面，实现管件的快速定位装夹，结构简单可靠，装拆操作便捷，同时附加的二维施工图完整标注了各部分的尺寸公差、形位公差、表面处理要求，可直接用于指导生产加工，建模过程中所有特征均保留完整参数，后续可根据实际夹持管径需求快速调整夹体内径、安装孔位尺寸，适配不同的使用场景。
